Χρησιμοποιούμενο FANUC PC BOARD A16B-2202-0435

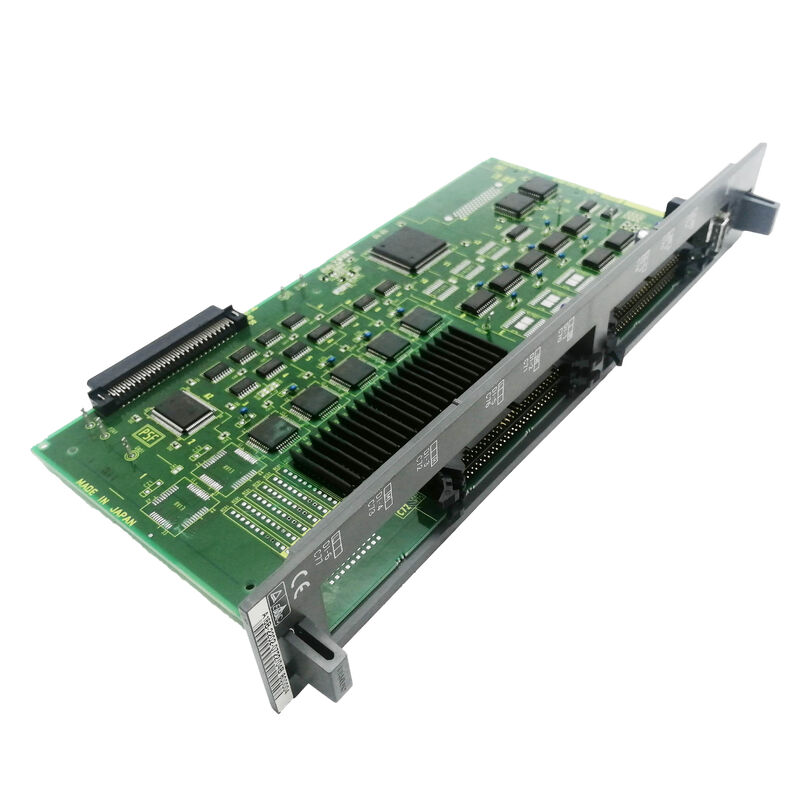

A16B-2202-0435 ∙ FANUC Alpha SPM Control Card ∙ Σειρά A06B-6088 / SPM-15 έως SPM-55 / 043x Οικογένεια Κάρτας Ελέγχου

Α06Β-6088 ∆ημοσίευση της σειράς SPM Core Alpha

Η A06B-6088 είναι η βασική οικογένεια αγωγών ισχύος αγωγών αγωγών της σειράς Alpha της FANUC, η σειρά ενισχυτών αγωγών που βρίσκονται σε χιλιάδες μηχανήματα CNC που κατασκευάστηκαν κατά τη διάρκεια της εποχής Alpha.Οι έξι βαθμίδες ισχύος του καλύπτουν ένα ευρύ φάσμα κινητήρων σπινθήρων:

Όλες οι ενότητες αυτής της σειράς χρησιμοποιούν την ίδια κάρτα ελέγχου.

Βασικές πληροφορίες για το προϊόν

Συμβατότητα λογισμικού και κινητήρα

Η CNC Electronics σημειώνει ότι οι ενότητες της σειράς A06B-6088 SPM έρχονται με το "#H50x προφίλ που υποδηλώνει διαφορετικό λογισμικό: δηλαδή #H500, #H501 και #H508." Αυτές οι παραλλαγές λογισμικού καθορίζουν ποια οικογένεια κινητήρων ατρακτοειδών μπορεί να οδηγήσει η μονάδα:

• H500: Τυποποιημένη συμβατότητα κινητήρα
• H501: Επεκτεινόμενη ή εναλλακτική συμβατότητα κινητήρα
• H508: Πρόσθετες παραλλαγές κινητήρα

Κατά την προμήθεια του A16B-2202-0435, επιβεβαιώστε από την πινακίδα ονομασίας της εγκατεστημένης μονάδας σφινδέλου ποια έκδοση λογισμικού #H50x είναι τοποθετημένη και επιβεβαιώστε ότι η πλακέτα αντικατάστασης φέρει συμβατό λογισμικό.

Σενάρια εφαρμογής

Ελάττωση της κάρτας ελέγχου της μονάδας σπινδύλης SPM-22:Ένα FANUC Alpha SPM-22 (A06B-6088-H222) παρουσιάζει βλάβη στη ρύθμιση της ταχύτητας του σπινδέλου ∙ το σπινδέλιο λειτουργεί αλλά με λανθασμένη ταχύτητα χωρίς να ανταποκρίνεται στις εντολές CNC.Η κάρτα ελέγχου A16B-2202-0435 προσδιορίζεται ως το σφάλμαΑντικατάσταση με αντίστοιχη έκδοση λογισμικού αποκαθιστά τη ρύθμιση της ταχύτητας.

Αντικατάσταση κάρτας ελέγχου SPM-30:Η μονάδα σφινδέλου 30 kW ενός μεγάλου κέντρου επεξεργασίας απαιτεί κάρτα ελέγχου.Το A16B-2202-0435 εξυπηρετεί το SPM-30 (A06B-6088-H230) με τον ίδιο τρόπο με μικρότερες κατηγορίες SPM ̇ η ίδια κάρτα ελέγχου χειρίζεται τη μονάδα 30kW.

Γενικές ερωτήσεις

Ερώτηση 1: Είναι ο A16B-2202-0435 άμεσα εναλλάξιμος με τον A16B-2202-0432;

Και οι δύο ανήκουν στην οικογένεια A16B-2202-043x και εξυπηρετούν τη θέση της κάρτας ελέγχου της σειράς A06B-6088 SPM.η συγκεκριμένη έκδοση λογισμικού σε κάθε πλακέτα μπορεί να διαφέρει και η έκδοση λογισμικού καθορίζει τη συμβατότητα του κινητήρα. Πριν αντικαταστήσετε το A16B-2202-0432 με το A16B-2202-0435 (ή αντίστροφα), επιβεβαιώστε ότι και τα δύο πλαίσια φέρουν την ίδια παραλλαγή λογισμικού (# H500, # H501 ή # H508) με την εγκατεστημένη μονάδα σπινδέλου.

Ε2: Ποιες εσωτερικές πλακέτες βρίσκονται μέσα σε μια τυπική μονάδα SPM A06B-6088 παράλληλα με την A16B-2202-0435;

Μια τυπική μονάδα SPM A06B-6088 περιέχει:

• Κάρτα ελέγχου: A16B-2202-043x (ή A16B-2203-033x) ∆ αυτή η πλακέτα
• Πίνακα PCB ισχύος/βάση: Α20Β-1006-0480 έως Α20Β-1006-0690 (διαφέρει ανάλογα με τη ονομαστική ισχύ)
• Πίνακας πυροβολισμού: A20B-2902-039x (IGBT κίνηση πύλης)
• Πρόσθετος πίνακας σηματοδότησης: A16B-2203-0332 σε ορισμένες διαμορφώσεις

Ε3: Ποιοι κωδικοί συναγερμού αγωγού CNC δείχνουν ότι η κάρτα ελέγχου A16B-2202-0435 έχει αποτύχει;

συναγερμοί σπινδέλου SP07 (αποκλίση ταχύτητας), SP08 (σειριακό σφάλμα επικοινωνίας σπινδέλου), SP24/SP25 (παραξενούμενος συναγερμός IPM από λανθασμένες εντολές κίνησης πύλης),και SP30/SP41 (λάθος ταχύτητας) μπορεί να προκύψει από σφάλματα στην κάρτα ελέγχου. Εξάλειψη εξωτερικών αιτιών (κινητήρας, κωδικοποιητής, καλωδίωση) πριν από την ολοκλήρωση της κάρτας ελέγχου έχει αποτύχει.

Ε4: Η αντικατάσταση του A16B-2202-0435 απαιτεί αλλαγές παραμέτρων;

Όχι. Οι παραμέτροι του σπινδέλου αποθηκεύονται στην κύρια μνήμη του CNC. Μετά την τοποθέτηση της αντικαταστατικής κάρτας ελέγχου, ο CNC επαναφορτίζει τις παραμέτρους του σπινδέλου αυτόματα μέσω της γραμμικής σύνδεσης λεωφορείου σπινδέλου.Ελέγξτε την ακρίβεια της ταχύτητας του σπινδέλου και τον προσανατολισμό λειτουργίας εάν η μηχανή χρησιμοποιεί προσανατολισμό σπινδέλου πριν από την επιστροφή στην παραγωγή.

Ε5: Τι σημαίνει η διεπαφή "τύπου 1" για τη σειρά A06B-6088 SPM;

Ο τύπος 1 χρησιμοποιεί τον τυπικό αισθητήρα M και την ανατροφοδότηση κωδικοποιητή θέσης από τον κινητήρα σπινδέλου.Αυτό έρχεται σε αντίθεση με τον "τύπο 2" (A06B-6088-H3xx σειρά), η οποία είναι μια μεταγενέστερη γενιά firmware με διαφορετικό λογισμικό κινητήρα, αλλά την ίδια οικογένεια υλικού.
