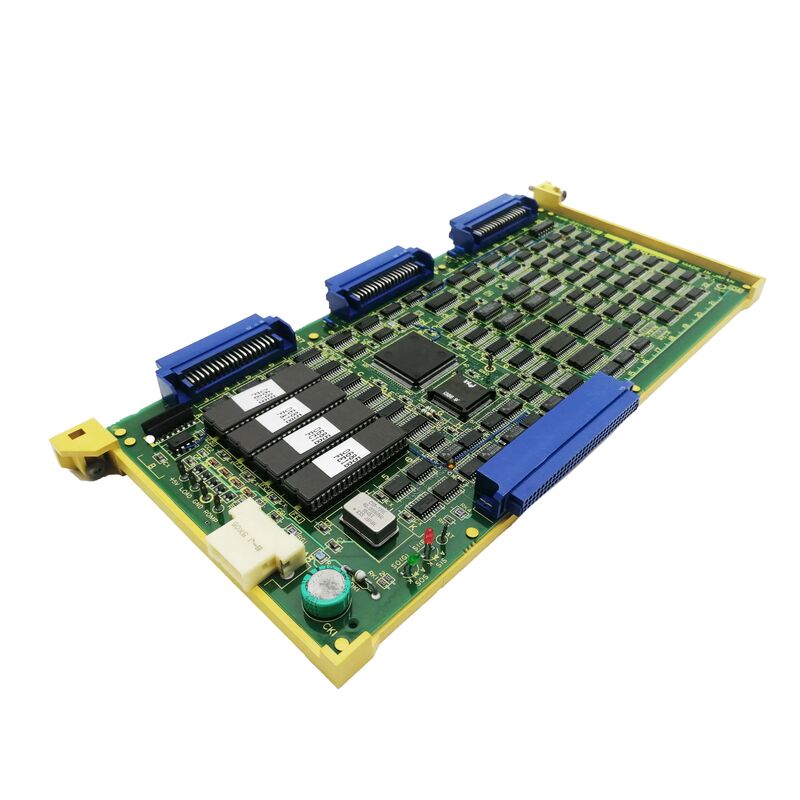

Πλακέτα κυκλώματος PLC Fanuc A16B-2201-0851 Μεταχειρισμένος Ενισχυτής 200w PCB

A16B-2201-0851∙ FANUC PMC-NB Πίνακας εκτυπωμένων κυκλωμάτων F15M / F15T / F15B PCB ελέγχου μηχανής CNC

Τι κάνει το PMC σε ένα σύστημα CNC της FANUC

Τα εργαλεία μηχανής CNC έχουν δύο διακριτά στρώματα ελέγχου που λειτουργούν ταυτόχρονα:

ΗΚΑΤχειρίζεται όλες τις κινήσεις του άξονα, την ταχύτητα του περιστροφίου, την παρεμβολή και την εκτέλεση του προγράμματος G-code

ΗPMC(Προγραμματιζόμενος έλεγχος μηχανής) χειρίζεται όλα τα υπόλοιπα: ψυκτικό on / off, έλεγχος μεταγωγικού τσιπ, κλειδαριά πόρτας, ακολουθίες αλλαγής εργαλείων, υδραυλική λογική σφιγκτήρα, μεταφορά παλέτας,Φώτα και κουμπιά πιέσεως για χειριστήΤο PMC εκτελεί λογικά προγράμματα σκάλας ̇ ουσιαστικά ένα PLC ενσωματωμένο στο CNC FANUC ̇ και εκτελείται ανεξάρτητα από το πρόγραμμα κίνησης του CNC.

Η A16B-2201-0851 είναι η πλακέτα ελέγχου της σειράς PMC-NB που εκτελεί τη λογική αυτή στη σειρά μηχανών στα συστήματα CNC FANUC 15M (κέντρο επεξεργασίας), 15T (κέντρο στροφής) και 15B.

Βασικές πληροφορίες για το προϊόν

Σειρά FANUC 15 ∆ Εργαστική επεξεργασία, στροφή και τύποι Β

Το A16B-2201-0851 εξυπηρετεί τρεις παραλλαγές CNC στη σειρά FANUC 15:

F15M (Κέντρο Τεχνολογίας):Το 15M CNC ελέγχει κατακόρυφα κέντρα επεξεργασίας, οριζόντια κέντρα επεξεργασίας και υψηλής απόδοσης πολυάξονες φρέσες.Σφίξιμο άξονα, διαχείριση ψυκτικού υγρού και λογική πίνακα χειριστή.

F15T (κέντρο στροφής):Οι λειτουργίες του PMC-NB περιλαμβάνουν έλεγχο στροφής και σταθερής ανάπαυσης, διεπαφές τροφοδοσίας ράβδου, ακολουθίες δέκτη εξαρτημάτων και λογική συμπίεσης chuck / collet.

F15B:Μια παραλλαγή της πλατφόρμας της σειράς 15, που υποστηρίζεται επίσης από την ίδια πλατφόρμα A16B-2201-0851 PMC-NB.

Σενάρια εφαρμογής

Διαγνώριση ελαττώματος αλλαγής εργαλείου:Ένα κέντρο επεξεργασίας με FANUC 15M CNC αναπτύσσει ένα τυχαίο συναγερμό διακοπής χρόνου αλλαγής εργαλείου.η πλακέτα PMC-NB προσδιορίζεται ως πηγή βλάβηςΗ αντικατάσταση του A16B-2201-0851 αποκαθιστά την αξιόπιστη εκτέλεση αλλαγής εργαλείου.

Επισκευή και αποκατάσταση CNC:Ένα σύστημα CNC FANUC 15T αποκαθίσταται μετά από συμβάν διακοπής ρεύματος. Ελέγχονται πολλαπλά πλαίσια. Το πλαίσιό PMC-NB δοκιμάζεται ως αποτυχημένο και αντικαθίσταται με το A16B-2201-0851.Μετά την επαναφόρτωση του προγράμματος PMC και την επαλήθευση της ακολουθίας της μηχανής, ο στρογγυλομηχανής επιστρέφει στην παραγωγή.

Προληπτικό εφεδρικό απόθεμα:Μια εγκατάσταση παραγωγής που λειτουργεί με διάφορες μηχανές CNC της σειράς FANUC 15 διατηρεί ένα A16B-2201-0851 ως κρίσιμο εφεδρικό, επιτρέποντας την ταχεία αντίδραση σε περίπτωση βλάβης της πλακέτας PMC χωρίς παρατεταμένη διακοπή λειτουργίας της μηχανής.

Γενικές ερωτήσεις

Ε1: Τι συμβαίνει με το πρόγραμμα PMC όταν αντικαθίσταται το A16B-2201-0851;

Το πρόγραμμα σκάλας PMC αποθηκεύεται σε μη πτητική μνήμη εντός του συστήματος CNC.Μετά την αντικατάσταση του A16B-2201-0851, το πρόγραμμα PMC επαναφορτώνεται συνήθως από ταινία ασφαλείας, συσκευή μεταφοράς RS-232 ή συσκευή I/O. Πάντα να επιβεβαιώνετε ότι υπάρχει έγκυρο αντίγραφο ασφαλείας προγράμματος PMC πριν από την αντικατάσταση της πλακέτας,και να επαληθεύσει τη λειτουργία του προγράμματος PMC μέσω πλήρους δοκιμής ακολουθίας μηχανής μετά την εγκατάσταση.

Ε2: Ποια είναι η σημασία της ονομασίας "W/O CAP" για το A16B-2201-0851;

"W/O CAP" σημαίνει ότι η πλακέτα τροφοδοτείται χωρίς τον αντισυμπιεστή μπαταρίας.Η παραλλαγή W/O CAP βασίζεται στην εφεδρική λειτουργία της μπαταρίας του συστήματος ή σε εναλλακτική διάταξη μνήμης για τη διατήρηση προγραμμάτων κατά την απενεργοποίηση. Κατά την αντικατάσταση μιας υπάρχουσας πλακέτας, ταιριάζετε με τη διαμόρφωση της αρχικής πλακέτας W/O CAP ή με πυκνωτή για να διατηρήσετε το σχέδιο μνήμης του συστήματος.

Ε3: Μπορεί το A16B-2201-0851 να χρησιμοποιηθεί σε όλα τα μοντέλα της σειράς FANUC 15;

Επιβεβαιώνεται το A16B-2201-0851 για τις μονάδες FANUC 15M, 15T και 15B. Άλλες παραλλαγές της σειράς 15, όπως 15MA ή 15TA, μπορούν να χρησιμοποιούν την ίδια ή διαφορετική πλακέτα PMC,ανάλογα με τη συγκεκριμένη διαμόρφωση CNC και την έκδοση λογισμικού. Πριν τοποθετήσετε το A16B-2201-0851 σε ένα σύστημα, επιβεβαιώστε ότι το στόχο μοντέλο CNC είναι 15M, 15T ή 15B και επαληθεύστε ότι η αναθεώρηση της πλακέτας ταιριάζει με την αναμενόμενη έκδοση υλικού PMC-NB του εγκατεστημένου CNC.

Ε4: Μπορεί να επισκευαστεί η πλακέτα PMC-NB ή είναι πάντα απαραίτητη η αντικατάστασή της;

Η επισκευή PCB σε επίπεδο συστατικού είναι τεχνικά δυνατή για το A16B-2201-0851.Η επισκευή είναι μια βιώσιμη επιλογή όταν δεν είναι διαθέσιμη επιβεβαιωμένη πλακέτα άμεσης αντικατάστασηςΓια τις μηχανές που είναι κρίσιμες για την παραγωγή, η επισκευή των πλακών από ειδικό επισκευαστή της FANUC είναι μια αποδεκτή εναλλακτική λύση για την αντικατάσταση.υπό την προϋπόθεση ότι η επισκευασμένη πλακέτα υποβάλλεται σε λειτουργική δοκιμή πριν από την επαναεγκατάσταση.

Ε5: Πού βρίσκεται το A16B-2201-0851 στο ντουλάπι CNC;

Στα ντουλάπια CNC της σειράς FANUC 15, η πλακέτα PMC-NB εγκαθιστά στην κύρια μονάδα ελέγχου ̇ το συγκρότημα που τοποθετείται στο ράκ που περιέχει την πλακέτα CPU, τις κάρτες ελέγχου άξονα και άλλες πλακέτες CNC.Η τοποθεσία της πλακέτας μέσα στο ράφι εξαρτάται από την ειδική διαμόρφωση του ντουλάπις 15 σειρών και το συνολικό συμπλήρωμα της πλακέτας του συστήματοςΠροτού αφαιρεθεί ή αντικατασταθεί το A16B-2201-0851, ανατρέξτε στο εγχειρίδιο υλικού FANUC 15M/15T/15B για τον ειδικό χάρτη κατανομής στροφών του εγκατεστημένου συστήματος.
