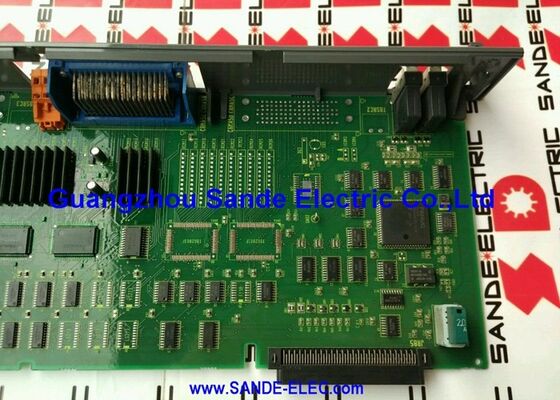

1 PC Χρησιμοποιημένη πλακέτα PCB Fanuc A16B-2201-0722 A16B22010722 A16B-22O1-O722 Σε καλή κατάσταση

A16B-2201-0722 | FANUC Series 20-A Main CPU Board — F20 / 3-Axis CNC Master PCB / 20A and 20MA Control

FANUC Series 20-A — Η πλατφόρμα CNC F20

Το FANUC Series 20 (κοινώς γράφεται F20 ή FS-20) είναι ένα σύστημα CNC μεσαίας εμβέλειας από τη γενιά της σειράς FANUC 20 — τοποθετημένο ανάμεσα στη συμπαγή Series 0 και τις πλατφόρμες υψηλών προδιαγραφών Series 15 και 16. Η παραλλαγή "A" (Σειρά 20-A) προσδιορίζει τη διαμόρφωση υλικού πρώτης γενιάς της οικογένειας Series 20.

Η A16B-2201-0722 είναι η κύρια πλακέτα CPU — η μητρική πλακέτα — του συστήματος ελέγχου της σειράς 20-A. Κάθε συνάρτηση CNC ρέει μέσω αυτής της πλακέτας:

Εκτέλεση προγράμματος CNC:Η κύρια πλακέτα της CPU επεξεργάζεται τμήματα προγραμμάτων, εκτελεί τον αλγόριθμο παρεμβολής που μετατρέπει τις προγραμματισμένες διαδρομές εργαλείων σε εντολές συντονισμένης κίνησης άξονα και διαχειρίζεται την αποθήκευση και την ανάκτηση προγραμμάτων.

Συντονισμός τριών αξόνων:Ο χαρακτηρισμός "3 AXES" επιβεβαιώνει την ικανότητα παρεμβολής και ελέγχου αξόνων της πλακέτας — διαχειρίζεται ταυτόχρονα τρεις εξόδους εντολών σερβο άξονα για διαμορφώσεις κέντρου μηχανικής ή κέντρου στροφής (συνήθως X, Y, Z ή X, Z συν άξονες που σχετίζονται με τον άξονα).

Διεπαφή PMC:Η κύρια πλακέτα της CPU φιλοξενεί τη λειτουργία PMC (Programmable Machine Controller) — το ενσωματωμένο PLC που διαχειρίζεται τη λογική ακολουθίας εργαλειομηχανών, συμπεριλαμβανομένων των αλλαγών εργαλείων, του ψυκτικού υγρού και των λειτουργιών του πίνακα χειριστή.

Διεπαφή CRT/MDI:Η διαχείριση της εισόδου του χειριστή από το πληκτρολόγιο MDI και της εξόδου στην οθόνη CRT γίνεται μέσω της κύριας πλακέτας της CPU — καθιστώντας την τον κεντρικό κόμβο για την επικοινωνία χειριστή-μηχανής.

Βασικές Προδιαγραφές

Σειρά 20-A στην Ιεραρχία FANUC CNC

Η FANUC Series 20 βρίσκεται σε μια συγκεκριμένη θέση στο ιστορικό προϊόντων FANUC CNC:

Πλαίσιο γενιάς:Η Σειρά 20 εισήχθη ως μια πιο ικανή εναλλακτική της Σειρά 0 για εφαρμογές που απαιτούν πρόσθετη χωρητικότητα άξονα ή απόδοση επεξεργασίας, ενώ παραμένει πιο οικονομική από τα πλήρως εξοπλισμένα συστήματα της Σειράς 15 ή 16.

Εφαρμογές μηχανών:Η σειρά 20MA (παραλλαγή κέντρου μηχανικής κατεργασίας του 20-A) εξυπηρετούσε κατακόρυφα και οριζόντια κέντρα κατεργασίας που απαιτούσαν τρεις ελεγχόμενους άξονες συν έλεγχο ατράκτου — την τυπική διαμόρφωση για κατεργασία 3 αξόνων πρισματικών εξαρτημάτων.

A16B-2201-0722 ως κύριο PCB:Η κύρια πλακέτα της CPU είναι η πιο κρίσιμη μεμονωμένη πλακέτα στο rack ελέγχου της σειράς 20-A. Ένα σφάλμα εδώ απενεργοποιεί ολόκληρη τη λειτουργία CNC. Όλες οι άλλες πλακέτες — I/O, άξονας, οθόνη, επέκταση PMC — εξαρτώνται από τη λειτουργία της κύριας πλακέτας της CPU.

Σενάρια εφαρμογής

Σφάλμα πλακέτας CPU σειράς 20-A:Ένα κέντρο κατεργασίας CNC της σειράς FANUC 20-A αναπτύσσει σφάλματα σε επίπεδο συστήματος CNC — το CNC αποτυγχάνει να ξεκινήσει ή παράγει συναγερμούς σε επίπεδο CPU που δεν μπορούν να αποδοθούν σε κανένα μεμονωμένο άξονα ή περιφερειακή πλακέτα. Το A16B-2201-0722 αναγνωρίζεται ως το κύριο σφάλμα της πλακέτας CPU. Η αντικατάσταση αποκαθιστά την πλήρη λειτουργία CNC.

Ανακατασκευή συστήματος ελέγχου σειράς 20MA:Ένα μηχάνημα παραγωγής που λειτουργεί με CNC της σειράς FANUC 20MA υποβάλλεται σε αποκατάσταση συστήματος ελέγχου. Η κύρια πλακέτα CPU A16B-2201-0722 αντικαθίσταται ως μέρος της γενικής επισκευής του συστήματος ελέγχου.

FAQ

Ε1: Ποια είναι η σχέση μεταξύ των "Series 20-A", "F20" και "20MA" στο πλαίσιο του A16B-2201-0722;

Όλοι αυτοί οι όροι περιγράφουν την ίδια ή στενά συνδεδεμένη παραγωγή CNC. "Series 20" ή "F20" είναι το οικογενειακό όνομα του προϊόντος. Το "20-A" προσδιορίζει τη συγκεκριμένη αναθεώρηση υλικού (A = πρώτη γενιά). Το "20MA" είναι η παραλλαγή εφαρμογής κέντρου κατεργασίας της Σειράς 20-Α. Η κύρια πλακέτα CPU A16B-2201-0722 εξυπηρετεί την οικογένεια Series 20-A — επιβεβαιωμένη τόσο για την τυπική έκδοση 20-A όσο και για την έκδοση κέντρου κατεργασίας 20MA.

Ε2: Γιατί το A16B-2201-0722 υποστηρίζει μόνο 3 άξονες — μπορεί να χρησιμοποιηθεί σε μηχάνημα 4 αξόνων;

Ο χαρακτηρισμός "3 AXES" αντικατοπτρίζει την παρεμβολή άξονα και την ικανότητα ελέγχου άξονα που είναι ενσωματωμένη σε αυτή τη συγκεκριμένη διαμόρφωση πλακέτας. Μια μηχανή CNC 4 αξόνων ή υψηλότερου άξονα απαιτεί διαφορετική παραλλαγή κύριας πλακέτας ή πρόσθετο υλικό επέκτασης άξονα. Η χρήση του A16B-2201-0722 σε μηχάνημα 4 αξόνων χωρίς τη σωστή διαμόρφωση παράγει μια αναντιστοιχία διαμόρφωσης αξόνων. Επιβεβαιώστε την απαιτούμενη μέτρηση αξόνων από την ηλεκτρική τεκμηρίωση της εργαλειομηχανής πριν την παραγγελία.

Ε3: Η αντικατάσταση του A16B-2201-0722 απαιτεί πλήρη δημιουργία αντιγράφων ασφαλείας και επαναφορά δεδομένων CNC;

Ναί. Η κύρια πλακέτα της CPU είναι ο κεντρικός ελεγκτής — η αντικατάστασή της απαιτεί πλήρες αντίγραφο ασφαλείας όλων των δεδομένων CNC (προγράμματα εξαρτημάτων, παραμέτρους, μετατοπίσεις εργαλείων, σκάλα PMC) πριν αφαιρεθεί η πλακέτα. Μετά την τοποθέτηση του ανταλλακτικού A16B-2201-0722, όλα τα δεδομένα που έχουν δημιουργηθεί αντίγραφα ασφαλείας πρέπει να αποκατασταθούν για να μπορέσει το CNC να συνεχίσει την κανονική λειτουργία του. Μην αντικαθιστάτε ποτέ την κύρια πλακέτα της CPU χωρίς τρέχοντα αρχεία αντιγράφων ασφαλείας.

Ε4: Μπορεί το A16B-2201-0722 να χρησιμοποιηθεί και σε CNC FANUC Series 21;

Η λίστα υπηρεσιών για αυτόν τον πίνακα το σημειώνει σε σχέση με τα συστήματα CNC της σειράς 20 και της σειράς 21. Η Σειρά 21 σχετίζεται στενά με τη Σειρά 20 στην αρχιτεκτονική υλικού. Το εάν το A16B-2201-0722 λειτουργεί απευθείας σε μια Σειρά 21 εξαρτάται από τη συγκεκριμένη αναθεώρηση υλικού rack ελέγχου. Επιβεβαιώστε από την ισχύουσα τεκμηρίωση υλικού FANUC Series 20 / Series 21 πριν την τοποθέτηση σε σύστημα Series 21.

Ε5: Ποιοι συγκεκριμένοι κωδικοί συναγερμού CNC υποδεικνύουν ένα κύριο σφάλμα πλακέτας CPU στη σειρά 20-A;

Τα κύρια σφάλματα πλακέτας CPU στα συστήματα FANUC Series 20-A παράγουν συνήθως: συναγερμούς σε επίπεδο συστήματος που εμφανίζονται πριν από την ολοκλήρωση της εκκίνησης του CNC (σφάλματα ισοτιμίας ROM/RAM, συναγερμοί χρονοδιακόπτη παρακολούθησης), σφάλματα διαύλου CPU ή πλήρης αποτυχία εμφάνισης της οθόνης χειριστή μετά την ενεργοποίηση. Αυτοί διαφέρουν από τους συναγερμούς άξονα (που οδηγούν στο σερβομηχανικό) ή τους συναγερμούς PMC (που παραπέμπουν σε σφάλματα αλληλουχίας). Εάν το CNC δεν φτάσει στην οθόνη του χειριστή κατά την εκκίνηση και δεν εντοπιστεί σφάλμα περιφερειακής πλακέτας, το A16B-2201-0722 είναι η κύρια διαγνωστική εστίαση.
