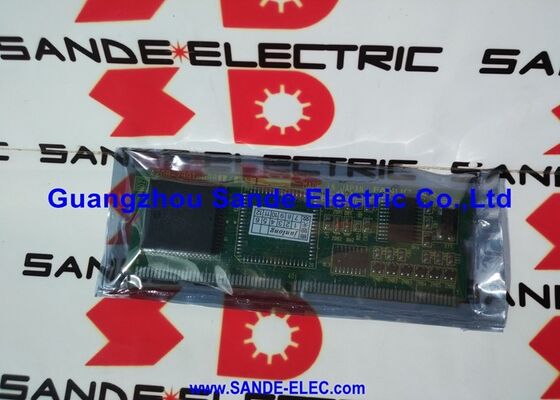

Το Fanuc PCB Board είναι ολοκαίνουργιο A16B-2201-0440

A16B-2201-0440 | PCB ελέγχου άξονα FANUC AC — A06B-6064-H3xx / Σειριακή διεπαφή οπτικών ινών / Εύρος ατράκτου 6kW–30kW

A06B-6064-H3xx — Η τελευταία γενιά μονάδων AC Spindle AC με κίτρινο πλαίσιο

Το A16B-2201-0440 τοποθετείται σε ολόκληρη τη σειρά A06B-6064-H3xx σερβομονάδων ατράκτου FANUC AC. Αυτοί οι δίσκοι αντιπροσωπεύουν την τελευταία γενιά ενισχυτών ατράκτου ανοιχτού κίτρινου ABS με πλαστικό πλαίσιο — αναγνωρίσιμοι από τον ξεχωριστό σχεδιασμό του κίτρινου περιβλήματος ανοιχτού πλαισίου πριν από τη μετάβαση του FANUC σε πλήρως κλειστό υλικό μονάδας δίσκου.

Η ονομασία "H3xx" στην οικογένεια A06B-6064 προσδιορίζει τα μοντέλα μεσαίας έως μεγάλης κλίμακας ισχύος — καλύπτοντας εξόδους κινητήρα ατράκτου από 6 kW έως 30 kW. Αυτή η σειρά εξυπηρετεί τη μεγάλη πλειονότητα των απαιτήσεων ισχύος του κέντρου κατεργασίας CNC και του άξονα περιστροφής του κέντρου στροφής.

Βασικές Προδιαγραφές

6kW έως 30kW — Μία κάρτα ελέγχου σε όλο το εύρος ισχύος

Το A16B-2201-0440 εξυπηρετεί το πλήρες εύρος ισχύος A06B-6064-H3xx — από κεντρικούς άξονες κατεργασίας αρχικής στάθμης 6 kW έως κοπτικούς άξονες βαρέως τύπου 30 kW. Η ίδια αρχιτεκτονική κάρτας σειριακού ελέγχου εκτείνεται σε αυτό το πενταπλάσιο εύρος ισχύος, με το τμήμα ισχύος κάθε μοντέλου μονάδας να κλιμακώνεται στην ονομαστική του έξοδο, ενώ η κάρτα ελέγχου και η διεπαφή επικοινωνίας παραμένουν σταθερά.

Αυτό το κοινό χαρακτηριστικό μιας κάρτας απλοποιεί τη διαχείριση ανταλλακτικών: μία κάρτα A16B-2201-0440 καλύπτει όλους τους οδηγούς άξονα H3xx σε όλη την περιοχή, ανεξάρτητα από την ονομαστική ισχύ του κινητήρα του άξονα.

Σενάρια εφαρμογής

Συναγερμός άξονα A06B-6064-H3xx — Σφάλμα κάρτας ελέγχου:Ένα κέντρο κατεργασίας FANUC αναπτύσσει συναγερμούς ατράκτου. Μετά την επαλήθευση του κινητήρα του άξονα και της σύνδεσης οπτικών ινών, αναγνωρίζεται η κάρτα ελέγχου A16B-2201-0440. Η αντικατάσταση αποκαθιστά τη σειριακή επικοινωνία του άξονα και τη λειτουργία κίνησης του άξονα.

Συντήρηση σειριακής ατράκτου:Η μονάδα ατράκτου A06B-6064-H3xx ενός κέντρου στροφής CNC υποβάλλεται σε αντικατάσταση της κάρτας ελέγχου. Το A16B-2201-0440 είναι η σωστή αντικατάσταση για όλα τα μοντέλα H3xx στην περιοχή 6kW–30kW.

FAQ

Ε1: Ποια συγκεκριμένα μοντέλα μονάδας δίσκου A06B-6064-H3xx χρησιμοποιούν το A16B-2201-0440;

Το A16B-2201-0440 τοποθετείται σε ολόκληρη τη σειρά A06B-6064-H3xx — όλοι οι αριθμοί μοντέλων H3xx της οικογένειας A06B-6064 σειριακών μονάδων κίνησης με κίτρινο πλαίσιο. Η ονομασία "H3xx" καλύπτει πολλά συγκεκριμένα μοντέλα (H301, H302, H303, κ.λπ.) που μοιράζονται την ίδια κάρτα ελέγχου σειριακής ατράκτου. Επιβεβαιώστε από την μπροστινή πινακίδα της μονάδας ότι το μοντέλο της μονάδας γράφει A06B-6064-H3xx.

Ε2: Ποιο καλώδιο οπτικών ινών συνδέει το A16B-2201-0440 με το CNC και πώς μπορώ να διαγνώσω σφάλματα επικοινωνίας οπτικών ινών;

Ο σύνδεσμος άξονα οπτικών ινών χρησιμοποιεί το τυπικό πλαστικό καλώδιο οπτικών ινών της FANUC με καθορισμένους συνδέσμους εκπομπής και λήψης στην κάρτα A16B-2201-0440. Ένα σφάλμα επικοινωνίας εμφανίζεται ως σειριακός συναγερμός άξονα (συνήθως συναγερμός SP9730 ή παρόμοιο σφάλμα σειριακής σύνδεσης) στην οθόνη CNC. Διαγνώστε: ελέγχοντας για φυσική ζημιά ή μόλυνση του καλωδίου στα άκρα του συνδέσμου ινών, επαληθεύοντας τη λειτουργία της σειριακής κάρτας διασύνδεσης άξονα του CNC και ελέγχοντας ότι η μονάδα τροφοδοτείται και βρίσκεται στη σωστή κατάσταση λειτουργίας πριν να δημιουργηθεί η σύνδεση.

Ε3: Η αντικατάσταση του A16B-2201-0440 απαιτεί εκ νέου εισαγωγή της παραμέτρου του άξονα;

Οι παράμετροι του άξονα βρίσκονται στη μνήμη παραμέτρων του CNC — όχι στην κάρτα ελέγχου του άξονα κίνησης. Μετά την τοποθέτηση του ανταλλακτικού A16B-2201-0440, το CNC κατεβάζει ξανά τις παραμέτρους του άξονα στη μονάδα δίσκου μέσω της σειριακής σύνδεσης κατά την εκκίνηση κατά την ενεργοποίηση. Επαληθεύστε τη σωστή απόκριση της ταχύτητας του άξονα σε όλο το εύρος πριν επιστρέψετε στην παραγωγή.

Ε4: Ποιες προφυλάξεις ασφαλείας ισχύουν πριν αποκτήσετε πρόσβαση στο A16B-2201-0440 μέσα στον άξονα κίνησης;

Απενεργοποιήστε και κλειδώστε την παροχή ρεύματος στον άξονα κίνησης. Ο δίαυλος συνεχούς ρεύματος της σειράς A06B-6064 διατηρεί το φορτίο μετά την απομάκρυνση του ρεύματος — βεβαιωθείτε ότι ο δίαυλος DC είναι κάτω από 30 V χρησιμοποιώντας ένα βαθμονομημένο βολτόμετρο πριν αποκτήσετε πρόσβαση στις εσωτερικές πλακέτες. Λαβή A16B-2201-0440 με αντιστατικό λουρί καρπού σε επιφάνεια ασφαλή για ESD.

Ε5: Οι μονάδες τρανζίστορ IGBT βρίσκονται στο ίδιο PCB με την κάρτα ελέγχου A16B-2201-0440;

Η κάρτα ελέγχου ατράκτου (A16B-2201-0440) και οι μονάδες τρανζίστορ ισχύος IGBT είναι ξεχωριστά εξαρτήματα στη μονάδα δίσκου A06B-6064-H3xx. Η κάρτα ελέγχου χειρίζεται τους αλγόριθμους σειριακής επικοινωνίας και ελέγχου μονάδας δίσκου. Οι μονάδες τρανζίστορ IGBT αποτελούν το στάδιο ισχύος. Και τα δύο μπορούν να αντικατασταθούν ξεχωριστά — εάν μια αστοχία IGBT έχει προκαλέσει παράπλευρη βλάβη στην κάρτα ελέγχου, και τα δύο εξαρτήματα θα πρέπει να επιθεωρηθούν όταν ανοίξει η μονάδα δίσκου.
