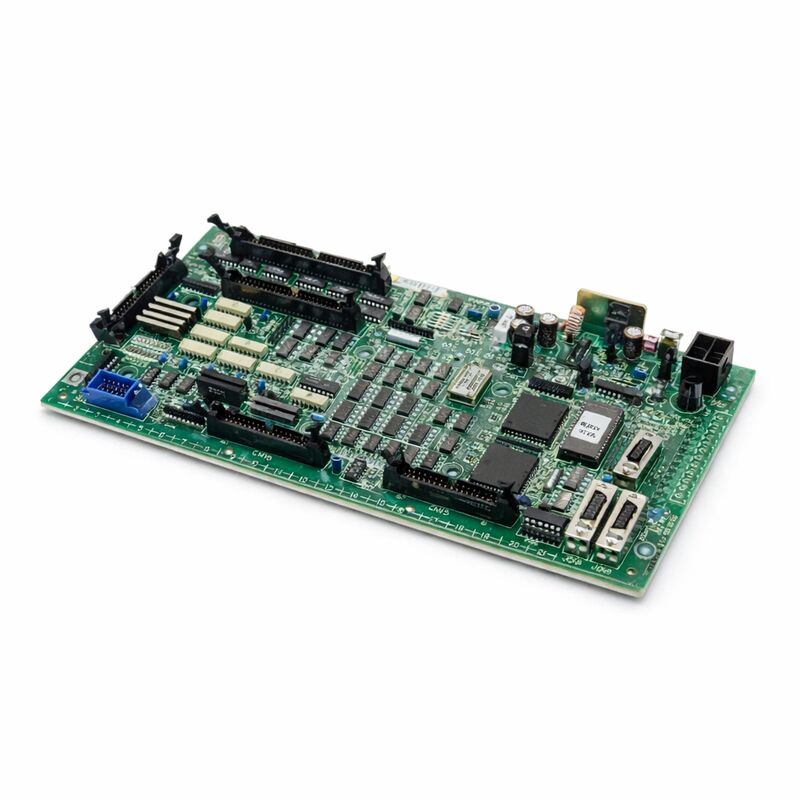

FANUC A16B-2201-0110 | Πλακέτα I/O Πίνακα Λειτουργίας — Σειρά 16i / 18i / 21i (F16M/T), Ιαπωνικής Προέλευσης

Αριθμός Εξαρτήματος: A16B-2201-0110

Κατασκευαστής: FANUC Corporation (Ιαπωνία)

Τύπος Προϊόντος: Πλακέτα I/O Πίνακα Λειτουργίας (Διεπαφή Πίνακα Μηχανής)

Σειρά Πλακέτας: A16B-2201

Συμβατά Συστήματα: FANUC Σειρά 16i, 18i, 21i (F16M/T)

Περιγραφή: Μονάδα Διεπαφής Πίνακα Λειτουργίας Μηχανής

Επισκόπηση

Το A16B-2201-0110 είναι η πλακέτα I/O του πίνακα λειτουργίας για τους ελεγκτές CNC της FANUC Σειράς 16i, 18i και 21i — συγκεκριμένα για τις διαμορφώσεις πίνακα λειτουργίας μηχανής F16M και F16T. Αυτή η πλακέτα είναι η φυσική και ηλεκτρονική γέφυρα μεταξύ του υλικού του πίνακα του χειριστή της μηχανής και της λογικής PMC (Programmable Machine Controller) του ελεγκτή CNC. Κάθε πάτημα κουμπιού, επιλογή διακόπτη και λυχνία ένδειξης στον πίνακα λειτουργίας της μηχανής περνάει μέσα από αυτήν την πλακέτα.

Ο πίνακας λειτουργίας είναι το σημείο όπου ο άνθρωπος συναντά τη μηχανή.

Οι περιστροφικοί διακόπτες ταχύτητας τροφοδοσίας, οι διακόπτες επιλογής λειτουργίας, τα κουμπιά jog άξονα, η έναρξη κύκλου, η παύση τροφοδοσίας, το μονό μπλοκ — όλα αυτά τα φυσικά χειριστήρια είναι καλωδιωμένα στην πλακέτα I/O του πίνακα λειτουργίας.

Η πλακέτα λαμβάνει τα ηλεκτρικά σήματα από αυτά τα χειριστήρια, τα μετατρέπει σε ψηφιακές καταστάσεις και τα παρουσιάζει στο PMC μέσω της διεπαφής I/O της.

Στην αντίστροφη κατεύθυνση, η λογική εξόδου του PMC — η οποία οδηγεί τις λυχνίες ένδειξης και τις οθόνες κατάστασης του πίνακα — ρέει μέσω αυτής της πλακέτας στα φυσικά κυκλώματα των λυχνιών.

Χωρίς μια λειτουργική A16B-2201-0110, ο πίνακας λειτουργίας της μηχανής καθίσταται μη λειτουργικός.

Το CNC μπορεί να συνεχίσει να λειτουργεί εσωτερικά, αλλά ο χειριστής χάνει την ικανότητα να δίνει εντολές στη μηχανή μέσω του πίνακα.

Εξίσου σημαντικό, κρίσιμες είσοδοι του πίνακα όπως το κουμπί έκτακτης ανάγκης και η λειτουργία παύσης τροφοδοσίας περνούν μέσα από αυτήν την πλακέτα — μια ελαττωματική πλακέτα I/O πίνακα μπορεί να θέσει σε κίνδυνο την ικανότητα της μηχανής να ανταποκρίνεται σε εντολές ασφαλείας του χειριστή μέσω του πίνακα.

Βασικές Προδιαγραφές

I/O Πίνακα — Το Επίπεδο Διεπαφής Υλικού

Η πλακέτα I/O του πίνακα λειτουργίας καταλαμβάνει μια συγκεκριμένη αρχιτεκτονική θέση στο σύστημα CNC. Η κύρια πλακέτα CPU του ελεγκτή CNC χειρίζεται την εκτέλεση προγραμμάτων και την παρεμβολή κίνησης. Το PMC εκτελεί τη λογική σκάλας της μηχανής.

Η πλακέτα I/O του πίνακα χειρίζεται την ηλεκτρική διεπαφή με τον φυσικό κόσμο του πίνακα της μηχανής.

Οι πίνακες μηχανών περιέχουν δεκάδες ή εκατοντάδες μεμονωμένα κουμπιά, διακόπτες κλειδιού, διακόπτες επιλογής και λυχνίες ένδειξης.

Καθένα από αυτά είναι ένα ξεχωριστό ηλεκτρικό κύκλωμα με τη δική του καλωδίωση. Χωρίς την οργανωμένη αρχιτεκτονική εισόδου/εξόδου της πλακέτας I/O του πίνακα, καθένα από αυτά τα κυκλώματα θα απαιτούσε άμεσες, μεμονωμένες συνδέσεις με τα κυκλώματα λογικής του CNC — μια μη πρακτική διάταξη όσον αφορά την ανοσία σε θόρυβο, την πολυπλοκότητα της καλωδίωσης και την απόσταση.

Η πλακέτα I/O του πίνακα λύνει αυτό συγκεντρώνοντας την καλωδίωση του πίνακα σε μια δομημένη, προετοιμασμένη διεπαφή.

Τα κυκλώματα εισόδου της πλακέτας παρέχουν οπτική απομόνωση μεταξύ της καλωδίωσης του πίνακα 24V DC από την πλευρά του πεδίου και των κυκλωμάτων λογικής του ελεγκτή.

Αυτή η απομόνωση μπλοκάρει θορύβους και μεταβατικές τάσεις που θα μπορούσαν να ταξιδέψουν από την καλωδίωση του πίνακα — η οποία εκτείνεται σε όλο το ντουλάπι της μηχανής παράλληλα με καλώδια τροφοδοσίας — στον ευαίσθητο λογικό κύκλωμα του ελεγκτή.

Τα κυκλώματα εξόδου της πλακέτας οδηγούν τα κυκλώματα των λυχνιών ένδειξης.

Αυτά απαιτούν περισσότερο ρεύμα από ό,τι μπορεί να παρέχει απευθείας η λογική του ελεγκτή. Οι οδηγοί εξόδου στην πλακέτα I/O του πίνακα γεφυρώνουν αυτό το χάσμα, παρέχοντας το ρεύμα που απαιτείται για να φωτιστούν οι λυχνίες, ενώ η λογική του ελεγκτή απλώς ορίζει ένα ψηφιακό bit εξόδου.

Πλαίσιο Εφαρμογής F16M/T

Το A16B-2201-0110 εξυπηρετεί τη διαμόρφωση F16M (διαμόρφωση κέντρου κατεργασίας) και F16T (διαμόρφωση κέντρου περιστροφής) της πλατφόρμας Σειράς 16i. Αυτή η διάκριση έχει σημασία επειδή τα κέντρα κατεργασίας και τα κέντρα περιστροφής έχουν διαφορετικές διατάξεις πίνακα λειτουργίας και διαφορετικές απαιτήσεις I/O.

Η διαμόρφωση M περιλαμβάνει συγκεκριμένες εισόδους και εξόδους κατάλληλες για τις πρόσθετες λειτουργίες ενός κέντρου κατεργασίας — σήματα ετοιμότητας αλλαγής εργαλείου, εισόδους προσανατολισμού ατράκτου, σήματα αλλαγής παλέτας. Η διαμόρφωση T αντιμετωπίζει τις διαφορετικές απαιτήσεις I/O ενός κέντρου περιστροφής.

Το A16B-2201-0110 καλύπτει τις απαιτήσεις I/O αυτών των τύπων πίνακα λειτουργίας, παρέχοντας τις σωστές αναθέσεις σημάτων και τους αριθμούς καναλιών για τον συγκεκριμένο τύπο μηχανής.

Η εγκατάσταση μιας πλακέτας που έχει καθοριστεί για διαφορετικό τύπο μηχανής μπορεί να οδηγήσει σε λανθασμένη αντιστοίχιση I/O, ακόμη και αν η πλακέτα ταιριάζει φυσικά και οι τύποι συνδετήρων ταιριάζουν.

Διάγνωση Βλαβών I/O Πίνακα

Οι βλάβες της πλακέτας I/O του πίνακα παράγουν ορατά και άμεσα συμπτώματα. Κουμπιά του πίνακα που σταματούν να ανταποκρίνονται, λυχνίες ένδειξης που παραμένουν μόνιμα αναμμένες ή μόνιμα σβηστές ανεξάρτητα από την κατάσταση της μηχανής, επιλογείς λειτουργίας που φαίνεται να μην έχουν κανένα αποτέλεσμα — όλα αυτά είναι χαρακτηριστικά μιας πλακέτας I/O πίνακα που παρουσιάζει βλάβη ή έχει υποστεί βλάβη.

Οι οθόνες διάγνωσης PMC του CNC είναι το κύριο εργαλείο διάγνωσης.

Αυτές οι οθόνες εμφανίζουν την κατάσταση σε πραγματικό χρόνο κάθε διεύθυνσης I/O στο PMC. Για μια ύποπτη βλάβη I/O πίνακα, ο τεχνικός παρακολουθεί τις διευθύνσεις εισόδου του PMC που αντιστοιχούν σε συγκεκριμένα κουμπιά του πίνακα, ενώ πατάει και απελευθερώνει φυσικά κάθε κουμπί. Εάν η διεύθυνση αλλάξει κατάσταση σωστά, αυτό το κανάλι εισόδου είναι λειτουργικό. Εάν δεν ανταποκριθεί, η βλάβη βρίσκεται στην πλακέτα, την καλωδίωση ή την ίδια τη συσκευή του πίνακα.

Πολλαπλά κανάλια εισόδου ή εξόδου που παρουσιάζουν βλάβη ταυτόχρονα — ιδιαίτερα κανάλια που μοιράζονται την ίδια ομάδα συνδετήρων στην πλακέτα — υποδηλώνουν έντονα βλάβη της πλακέτας και όχι προβλήματα καλωδίωσης. Μεμονωμένες βλάβες καλωδίωσης συνήθως επηρεάζουν ένα σήμα κάθε φορά.

Βλάβες συνδετήρων ή πλακέτας επηρεάζουν ομάδες σημάτων ταυτόχρονα.

Συχνές Ερωτήσεις

Ε1: Το κουμπί έναρξης κύκλου της μηχανής σταμάτησε να λειτουργεί. Το CNC δεν εμφανίζει συναγερμό και κατά τα άλλα φαίνεται φυσιολογικό. Θα μπορούσε να είναι το A16B-2201-0110;

Ελέγξτε την οθόνη διάγνωσης PMC για τη διεύθυνση εισόδου έναρξης κύκλου ενώ πατάτε το κουμπί. Εάν η διεύθυνση αλλάξει κατάσταση, η πλακέτα διαβάζει σωστά την είσοδο του κουμπιού — το πρόβλημα βρίσκεται στη λογική σκάλας του PMC ή στις συνθήκες λειτουργίας του CNC που ελέγχουν τη λειτουργία έναρξης κύκλου.

Εάν η διεύθυνση δεν αλλάξει κατάσταση όταν πατηθεί το κουμπί, και η αντίσταση επαφής του κουμπιού επιβεβαιωθεί ως καλή με ένα πολύμετρο, έχει υποστεί βλάβη το κύκλωμα εισόδου της πλακέτας για αυτό το κανάλι.

Ε2: Πολλές λυχνίες ένδειξης του πίνακα είναι μόνιμα αναμμένες ανεξάρτητα από την κατάσταση της μηχανής. Το PMC δείχνει ότι οι διευθύνσεις εξόδου για αυτές τις λυχνίες έχουν εντολή OFF. Τι συμβαίνει με την πλακέτα;

Λυχνίες με εντολή OFF αλλά μόνιμα αναμμένες υποδηλώνουν ότι τα κυκλώματα οδηγών εξόδου για αυτά τα κανάλια έχουν υποστεί βλάβη στην κατάσταση αγωγιμότητας.

Οι οδηγοί θα έπρεπε να απενεργοποιούνται όταν τους δίνεται εντολή από το PMC, αλλά ένας ελαττωματικός οδηγός παραμένει αγώγιμος.

Αυτή είναι μια βλάβη σε επίπεδο πλακέτας στο τμήμα οδηγών εξόδου. Τα επηρεαζόμενα κανάλια δεν μπορούν να διορθωθούν με αλλαγές λογισμικού — η πλακέτα απαιτεί επισκευή ή αντικατάσταση.

Ε3: Μετά από ένα κοντινό κεραυνικό συμβάν, ο πίνακας σταμάτησε εντελώς να ανταποκρίνεται — κανένα κουμπί δεν λειτουργεί, καμία λυχνία δεν ανάβει. Η μηχανή εκκινεί κανονικά κατά τα άλλα. Είναι η πλακέτα;

Τα κεραυνικά συμβάντα παράγουν μεταβατικές τάσεις που μπορούν να προκαλέσουν ζημιά στα κυκλώματα προστασίας εισόδου σε πλακέτες που συνδέονται με εξωτερική καλωδίωση πεδίου.

Η πλακέτα I/O του πίνακα συνδέεται απευθείας με την καλωδίωση του πίνακα που λειτουργεί ως κεραία για την ενέργεια υπέρτασης.

Τα εξαρτήματα προστασίας εισόδου μπορεί να έχουν υποστεί ζημιά, ενώ τα άλλα κυκλώματα της πλακέτας παραμένουν άθικτα. Ελέγξτε την πλακέτα για ορατές ζημιές.

Εάν δεν υπάρχει ορατή ζημιά, αλλά το μοτίβο βλάβης — πλήρης απώλεια λειτουργίας του πίνακα με κανονική λειτουργία του CNC — είναι συνεπές, αντικαταστήστε την πλακέτα και δοκιμάστε.

Ε4: Εγκαταστάθηκε η αντικαταστατική A16B-2201-0110. Ο πίνακας ανταποκρίνεται τώρα, αλλά ένα συγκεκριμένο κουμπί φαίνεται να έχει τη λάθος λειτουργία. Τι θα μπορούσε να προκαλέσει αυτό;

Λανθασμένη λειτουργία κουμπιού μετά την αντικατάσταση της πλακέτας συνήθως υποδηλώνει αναντιστοιχία διεύθυνσης I/O — οι παράμετροι του PMC ή η λογική σκάλας που αντιστοιχίζουν φυσικές διευθύνσεις I/O σε λειτουργίες CNC μπορεί να χρειαστεί να επαληθευτούν.

Σε ορισμένες διαμορφώσεις, η ανάθεση διεύθυνσης I/O ορίζεται μέσω παραμέτρων ή μιας διαμόρφωσης συνδετήρα που πρέπει να ταιριάζει με τη ρύθμιση της αρχικής πλακέτας.

Ελέγξτε τις αναθέσεις διευθύνσεων I/O στην οθόνη διάγνωσης PMC σε σχέση με την τεκμηρίωση καλωδίωσης της μηχανής.

Ε5: Η πλακέτα φαίνεται άθικτη, αλλά ο πίνακας της μηχανής είχε πάντα ένα κουμπί που παρουσίαζε διακοπτόμενη δυσλειτουργία στην καταγραφή. Θα μπορούσε να είναι η πλακέτα ή το ίδιο το κουμπί;

Η διακοπτόμενη μεμονωμένη βλάβη κουμπιού είναι πιο πιθανό να είναι πρόβλημα υλικού του πίνακα — μια φθαρμένη επαφή κουμπιού, ένας συνδετήρας με υψηλή αντίσταση σε αυτό το συγκεκριμένο κανάλι, ή ένα κατεστραμμένο καλώδιο στο καλώδιο προς αυτό το κουμπί — παρά βλάβη της πλακέτας. Οι βλάβες της πλακέτας που παράγουν διακοπτόμενη συμπεριφορά τείνουν να επηρεάζουν πολλαπλά κανάλια.

Δοκιμάστε την αντίσταση επαφής του κουμπιού απευθείας. Ελέγξτε την καλωδίωση προς αυτό το κουμπί. Εάν η καλωδίωση και η επαφή δοκιμάζονται ως καλές και η βλάβη επιμένει, το κύκλωμα εισόδου της πλακέτας για αυτό το κανάλι είναι οριακό.
