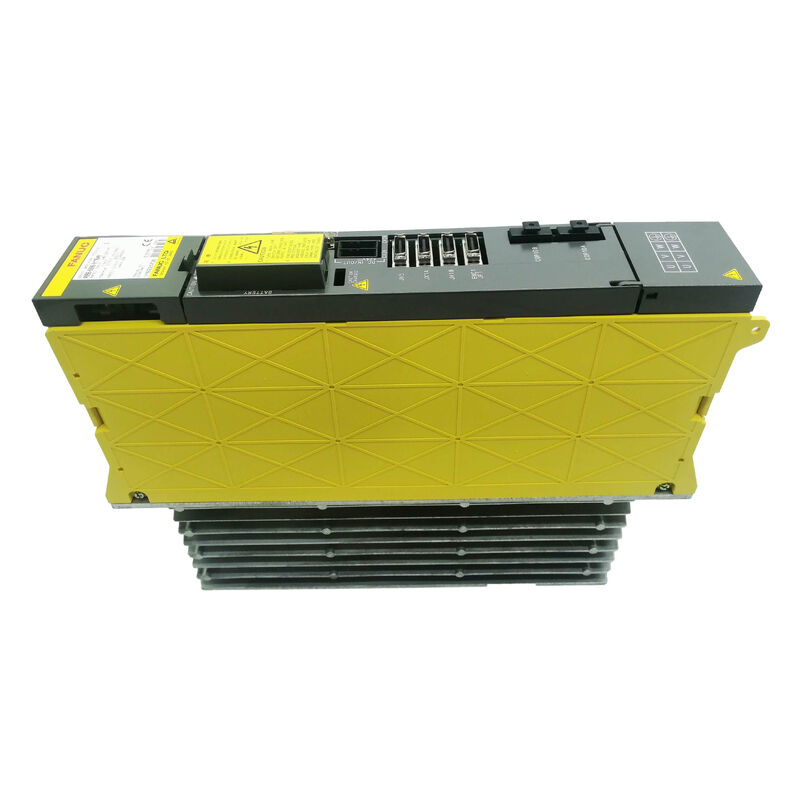

Μονάδα Ενισχυτή Σερβοκινητήρα AC FANUC A06B-6096-H206 A06B6096H206 A06B-6096-H206

FANUC A06B-6096-H206 ∙ Alpha SVM2-40/40 Δύο άξονες σερβομονάδα ∙ 12.5A / 12.5A / FSSB / σειρά 16i / 18i / 21i

Αριθμός μέρους:Α06Β-6096-H206

Παρασκευαστής:Εταιρεία FANUC (Ιαπωνία)

Τύπος προϊόντος:Δύο-άξονες μονάδες ενισχυτών ∆αύλου Αλφα

SVM2-40/40 Δύο άξονες στην ίδια τάξη ρεύματος

Το A06B-6096-H206 είναι το SVM2-40/40 το συμμετρικό αλφαϊκό σερβομονδίου διπλού άξονα, με τους άξονες L και M σε πανομοιότυπη ονομαστική ισχύ 12,5A.Η ονομασία 40/40 σημαίνει ότι και τα δύο κανάλια κινούν κινητήρες της ίδιας τάξης ρεύματος σε αντίστοιχη ικανότητα.Αυτή είναι η διαμόρφωση για μηχανήματα εργαλείων όπου δύο άξονες φέρουν ισοδύναμα προφίλ φόρτωσης ∙ δίδυμοι άξονες που μοιράζονται ένα ενιαίο χώρο ενισχυτή στο ντουλάπι.

Η σειρά A06B-6096 χρησιμοποιεί επικοινωνία FSSB με οπτικές ίνες μεταξύ του CNC και της μονάδας κίνησης.που χρησιμοποιούσαν παράλληλη καλωδίωση διεπαφής PWMΤο 6096 SVM αντλεί επίσης από κοινό δίκτυο συνεχούς ρεύματος που τροφοδοτείται από ένα σύντροφο PSM (Μονάδα τροφοδοσίας ηλεκτρικής ενέργειας), αντί να αυτοδιορθώνει τη δική του είσοδο εναλλασσόμενου ρεύματος όπως έκανε η προηγούμενη σειρά 6090 SVUC.Αυτές οι δύο αλλαγές FSSB επικοινωνία και κοινόχρηστο DC λεωφορείο ορίζουν το 6096 ως την γενιά Alpha SVM που ταιριάζει με τα συστήματα CNC της σειράς 16i/18i/21i i.

H206 στο εύρος A06B-6096 διπλού άξονα

Το H206 σε 12,5A ανά κανάλι είναι μια παραλλαγή υψηλότερης χωρητικότητας εντός της οικογένειας SVM2.Για τους κινητήρες που οδηγούν άξονες που απαιτούν περισσότερο ρεύμα από τις μικρότερες παραλλαγές SVM2 παρέχουνΓια τα ασύμμετρα ζεύγη κινητήρων (όπου οι άξονες L και M οδηγούν κινητήρες διαφορετικού μεγέθους),θα προσδιορίζονταν ασυμετρικές παραλλαγές SVM2 με διαφορετικές τιμές ρεύματος ανά κανάλιΗ H206 είναι για ταυτόσημα ζευγάρια.

Επιβεβαιώστε τον αριθμό τμήματος της εγκατεστημένης μονάδας από τη δική της ετικέτα.Η φυσική μορφή μπορεί να φαίνεται παρόμοια αλλά η ηλεκτρική προδιαγραφή διαφέρει.

Βασικές προδιαγραφές

Γενικές ερωτήσεις

Ε1: Ποια είναι η διαφορά μεταξύ του A06B-6096-H206 και του H204 (SVM2-20/20);

Και οι δύο είναι αλφα SVM με διπλό άξονα με διεπαφή FSSB. Το H206 παρέχει 12,5A ανά κανάλι.Η σωστή παραλλαγή καθορίζεται από το ονομαστικό ρεύμα των συνδεδεμένων κινητήρων servoΗ υποκατάσταση του H204 με το H206 σε κινητήρες που απαιτούν υψηλότερο ονομαστικό ρεύμα θα προκαλέσει σφάλματα υπερχείλισης.

Ε2: Η συσκευή A06B-6096-H206 απαιτεί εξωτερική πηγή ισχύος PSM;

Το 6096 SVM αντλεί από κοινό δίκτυο συνεχούς ρεύματος που παρέχεται από ένα σύντροφο Alpha PSM (A06B-6087 ή A06B-6088 σειρά).Το PSM διορθώνει την εισερχόμενη τριφασική εναλλασσόμενη και παρέχει την τάση λεωφορείου DC για όλες τις συνδεδεμένες μονάδες SVM και SPMΕπιβεβαιώστε ότι η ισχύς του PSM καλύπτει το συνδυασμένο φορτίο όλων των συνδεδεμένων μονάδων.

Ε3: Οι άξονες L και M συναγερτούν ταυτόχρονα.

Ταυτόχρονοι συναγερμοί στους δύο άξονες μιας μονάδας SVM2 μπορούν να υποδεικνύουν σφάλμα σε επίπεδο μονάδας (κοινή απώλεια συνεχούς ρεύματος ή διακοπή ισχύος ελέγχου) ή κατάσταση ανωτέρω (σφάλμα PSM, διακοπή επικοινωνίας FSSB).Ελέγξτε πρώτα την κατάσταση του PSM και επαληθεύστε τις συνδέσεις καλωδίων FSSB σε αυτή τη μονάδαΈνα σφάλμα PSM θα αφαιρέσει όλες τις μονάδες SVM και SPM ταυτόχρονα, παράγοντας ταυτόχρονα συναγερμούς σε όλους τους άξονες.

Ε4: Η αντικατάσταση του A06B-6096-H206 απαιτεί αλλαγές στις παραμέτρους CNC;

Για μια αντικατάσταση SVM2-40/40 που μοιάζει, συνήθως δεν απαιτούνται αλλαγές στις παραμέτρους CNC. Οι παράμετροι άξονα αποθηκεύονται στην SRAM του CNC και δεν επηρεάζονται από την ανταλλαγή ενισχυτή.,Ελέγχει αν η τοποθέτηση άξονα FSSB στο CNC ταιριάζει με τη φυσική θέση της μονάδας στο θάλαμο κίνησης.

Ε5: Από πού προέρχεται το A06B-6096-H206;

Μέσω της FANUC CNC aftermarket ∙ ειδικοί αντιπροσωπείες ενισχυτών Alpha και εταιρείες επισκευής CNC διατηρούν ανταλλακτικά και πλεονάσματα αποθέματος.Η πιο αξιόπιστη επαλήθευση αποδοχής είναι η λειτουργική δοκιμή υπό πραγματικά φορτία κινητήρα και στα δύο κανάλια..
