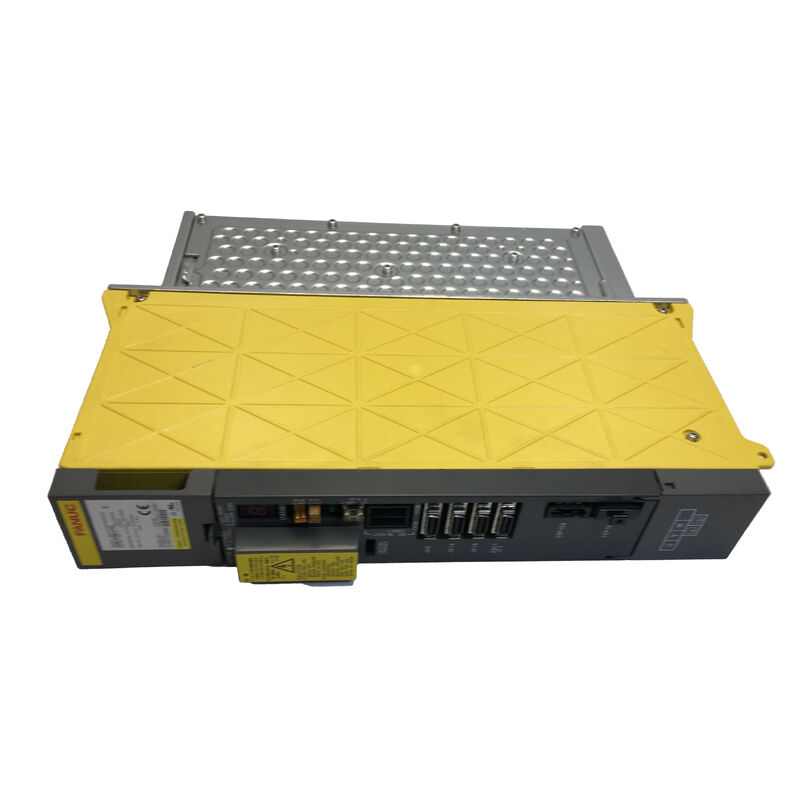

Μονάδα Ενισχυτή Σερβοκινητήρα AC FANUC A06B-6096-H201 A06B6096H201 A06B-6096-H201

FANUC A06B-6096-H201∙ Alpha SVM2-12/12 Δύο-άξονας σερβομονάδα 3A / 3A / 283 ∙ 325V / FSSB

SVM2-12/12 ∆ύο συμπαγείς άξονες στο τέλος χαμηλού ρεύματος

Το A06B-6096-H201 είναι το SVM2-12/12 η χαμηλότερη τάση διπλού άξονα μονάδα στην οικογένεια Alpha FSSB SVM της FANUC, με 3.0 Άκρα και στα δύο κανάλια L και M.Διαχειρίζεται δύο άξονες servo από μια ενιαία μονάδα στο μικρό άκρο της σειράς Alpha SVM2, making it the correct unit for compact CNC machine configurations where two light-duty axes share an amplifier without requiring the current capacity of the 40/40 or 80/80 variants that fill the same cabinet slot at higher cost.

Όπως όλες οι ενότητες της σειράς A06B-6096, το H201 αντλεί από την κοινή λεωφορεία συνεχούς ρεύματος που τροφοδοτείται από ένα σύντροφο Alpha PSM (Μονάδα τροφοδοσίας ρεύματος) και επικοινωνεί με το CNC μέσω καλωδίου οπτικών ινών FSSB.Η ανάθεση άξονα FSSB ορίζεται στις παραμέτρους άξονα του CNC. Κάθε κανάλι L και M λαμβάνει τη δική του διεύθυνση FSSB στην αλυσίδα κίνησης.

Η ονομασία SVM2-12/12 διακρίνει αυτή τη μονάδα από τις παραλλαγές υψηλότερου ρεύματος διπλού άξονα της ίδιας οικογένειας.Το συνεχές ρεύμα στάθμευσης του κινητήρα πρέπει να βρίσκεται εντός των διαστάσεων 3 του καναλιού του ενισχυτή.Αν η εγκατεστημένη μηχανή χρησιμοποιεί κινητήρες που απαιτούν περισσότερο από 3,0 άκρα ανά άξονα,η παραλλαγή SVM2 με υψηλότερη τάξη ρεύματος είναι η σωστή προδιαγραφή.

Βασικές προδιαγραφές

Οικογενειακό πλαίσιο SVM2

Η ονομασία SVM2 καλύπτει όλες τις μονάδες διπλού άξονα της σειράς A06B-6096.Οι παρακείμενες παραλλαγές περιλαμβάνουν υψηλότερα ρεύματα ανά κανάλι για τους κινητήρες με μεγαλύτερες απαιτήσεις ρεύματος στάθμευσηςΗ φυσική μορφή και η αρχιτεκτονική επικοινωνίας FSSB είναι κοινές σε όλη την οικογένεια SVM2, αλλά οι ενότητες με διαφορετικές τιμές ρεύματος έχουν διαφορετικά εσωτερικά συστατικά ισχύος.διαφορετική ονομαστική θερμική απόδοση, και διαφορετικές ρυθμίσεις παραμέτρων κινητήρα.

Κατά την αντικατάσταση ενός H201, επιβεβαιώστε τον πλήρη αριθμό τμήματος από την ετικέτα της εγκατεστημένης μονάδας. An adjacent SVM2 number in the cabinet may have a higher current rating and a different motor type mapping — fitting it against an H201's motor load risks parameter mismatch or amplifier undersizing in the other direction.

Γενικές ερωτήσεις

Ε: Ποιο είναι το A06B-6096-H201 στην σειρά SVM2 της FANUC;

Είναι το SVM2-12/12 η χαμηλότερη ρεύμα διπλού άξονα μονάδα στην σειρά Alpha FSSB SVM.Οδηγεί δύο άξονες servo από μια μονάδα στο μικρό άκρο του εύρους ρεύματος Alpha SVM2, για συμπαγείς συναρμολογήσεις μηχανών CNC με κινητήρες άξονων ελαφρού φορτίου.

Ε2: Η συσκευή A06B-6096-H201 απαιτεί ξεχωριστή παροχή ισχύος PSM;

Η σειρά SVM A06B-6096 βασίζεται σε κοινό δίκτυο συνεχούς ρεύματος που τροφοδοτείται από μια αλφα PSM (σερίδες A06B-6087 ή A06B-6088).Το PSM πρέπει να είναι ικανό να καλύπτει τη συνδυασμένη ζήτηση ρεύματος όλων των συνδεδεμένων μονάδων SVM και SPM.Ο H201 δεν αυτοδιορθώνει την είσοδό του.

Ε3: Μπορεί μια παραλλαγή SVM2 υψηλότερου ρεύματος να αντικαταστήσει το H201;

Οι παραλλαγές υψηλότερου ρεύματος έχουν διαφορετικές διαμορφώσεις παραμέτρων κινητήρα και διαφορετικές θερμικές τιμές. The CNC's axis parameters must be set for the motor type actually connected — fitting a higher-current module against a low-current motor without correct parameter configuration produces motor type mismatch alarms or incorrect velocity scaling.

Ε4: Οι άξονες L και M συναγερτούν ταυτόχρονα.

Ταυτόχρονοι συναγερμοί στους δύο άξονες μιας μονάδας SVM2 μπορούν να υποδεικνύουν σφάλμα σε επίπεδο μονάδας (κοινή απώλεια συνεχούς ρεύματος ή διακοπή τροφοδοσίας ρεύματος ελέγχου εντός της μονάδας) ή σφάλμα PSM ανωτέρω.Ελέγξτε την κατάσταση του PSM και επαληθεύστε τις συνδέσεις καλωδίων FSSB πρώτα. Ένα σφάλμα του PSM παίρνει όλες τις μονάδες SVM στο λεωφορείο εκτός λειτουργίας ταυτόχρονα.Οι συναγερμοί ενός άξονα είναι πιο πιθανό να είναι σφάλματα κινητήρα ή κωδικοποιητή.

Ε5: Από πού προέρχεται το A06B-6096-H201;

Μέσα από το FANUC Alpha FSSB, οι ειδικοί επισκευής CNC και οι έμποροι ενισχυτών Alpha διατηρούν ανταλλακτικά και πλεονάσματα αποθεμάτων.Επιβεβαιώστε το H201 (SVM2-12/12) ειδικά η φυσική μορφή των παραλλαγών SVM2 μπορεί να εμφανίζεται παρόμοια σε ένα ντουλάπι, ενώ η ηλεκτρική προδιαγραφή διαφέρειΖητήστε λειτουργική δοκιμή και στα δύο κανάλια L και M πριν αποδεχτείτε οποιαδήποτε μονάδα ανταλλαγής.
