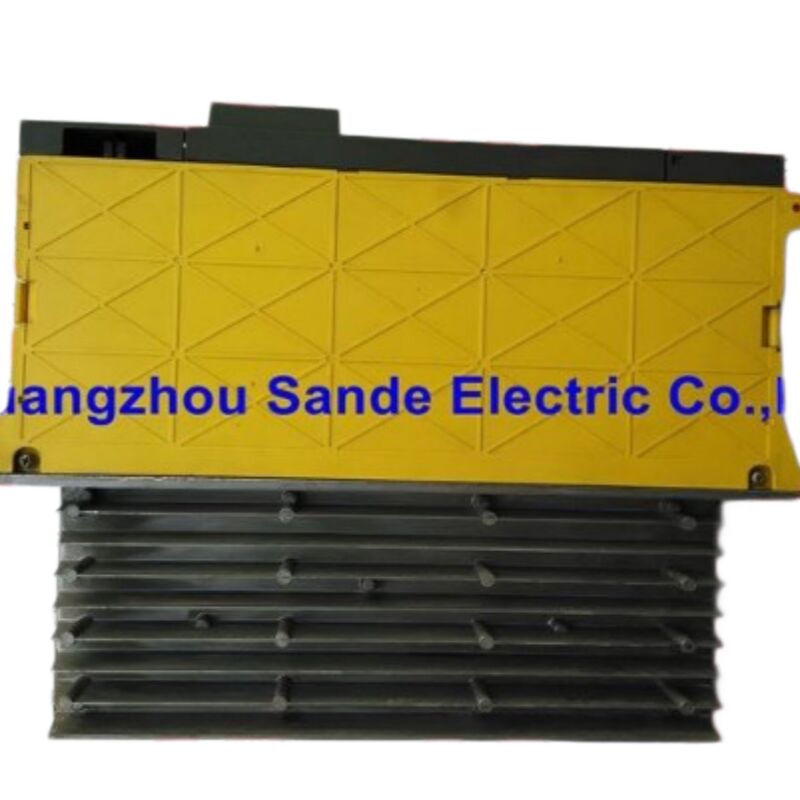

Μονάδα Ενισχυτή Σερβοκινητήρα AC FANUC A06B-6096-H101 A06B6096H101 A06B-6096-H101

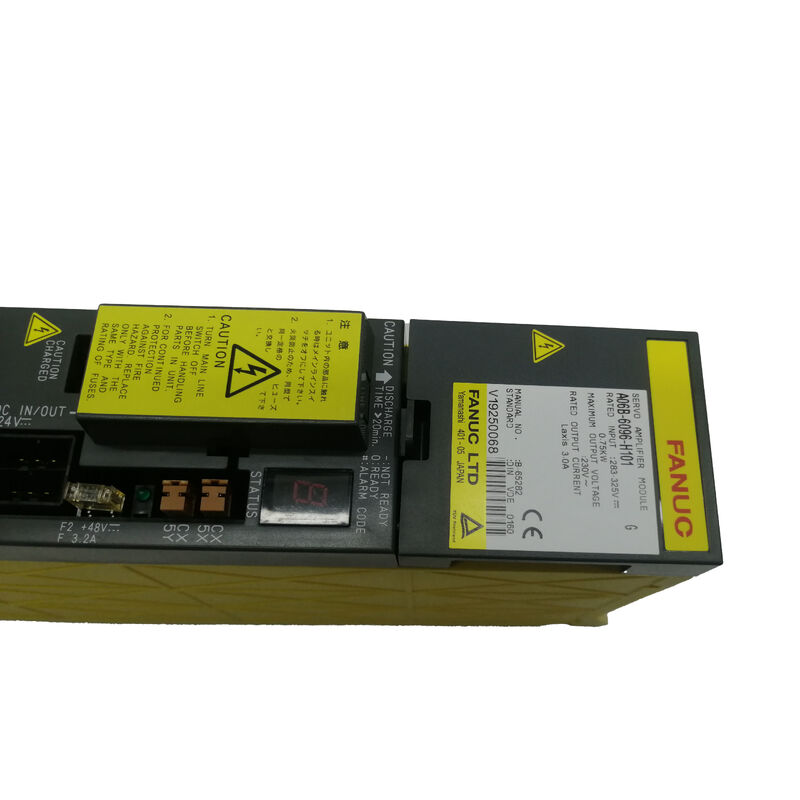

Μονάδα Σερβο Ενισχυτή FANUC A06B-6096-H101 — SVM1-12, Alpha FSSB Μονού Άξονα, Πλατφόρμα 200V

Υπάρχει ένας απλός λόγος για τον οποίο το A06B-6096-H101 εξακολουθεί να έχει τακτική ζήτηση, παρόλο που δεν είναι ούτε το νεότερο ούτε ο πιο ισχυρός οδηγός που έκανε ποτέ η FANUC: τα μηχανήματα για τα οποία σχεδιάστηκε εξακολουθούν να λειτουργούν.

Κάθετες μηχανές κατεργασίας, τόρνοι και μηχανές λείανσης κατασκευασμένες με ελεγκτές FANUC 16i, 18i και 21i — και οι διάδοχοί τους 30i/31i — τοποθέτησαν αυτόν τον ενισχυτή σε άξονες που λειτουργούν αξιόπιστα για χρόνια, μερικές φορές δεκαετίες.

Όταν τελικά αποτύχει, η εύρεση μιας συμβατής αντικατάστασης γρήγορα είναι αυτό που έχει σημασία.

Το H101 ορίζεται ως SVM1-12 εντός της σειράς 6096 Alpha της FANUC — μια μονάδα μονού άξονα που διαχειρίζεται ονομαστική έξοδο 3.0A στα 230V, σχεδιασμένη για τα ελαφρύτερα φορτία άξονα σε μικρότερα μηχανήματα. Η Sande Electric διαθέτει αυτή τη μονάδα τόσο σε καινούργια όσο και σε μεταχειρισμένη (επιθεωρημένη) κατάσταση, με παγκόσμια αποστολή σε 0–3 εργάσιμες ημέρες.

Η Σειρά 6096: Όταν η FANUC Μεταπήδησε στα Οπτικά Καλώδια

Για να κατανοήσετε τι κάνει τη σειρά 6096 ξεχωριστή, βοηθά να γνωρίζετε τη θέση της στην ιστορία των σερβοενισχυτών της FANUC.

Πριν από τη σειρά 6096, ο τυπικός σερβοενισχυτής alpha της FANUC για χρήση CNC ήταν η σειρά 6079. Η σειρά 6079 επικοινωνούσε με το CNC μέσω μιας συμβατικής διεπαφής βασισμένης σε ρεύμα — ηλεκτρικά σήματα που μεταφέρονταν μεταξύ της κάρτας σερβο του CNC και του ενισχυτή μέσω χάλκινων καλωδίων.

Λειτουργούσε αξιόπιστα, αλλά καθώς τα συστήματα CNC γίνονταν πιο απαιτητικά και οι διαμορφώσεις πολλαπλών αξόνων γίνονταν συνηθισμένες, η πολυπλοκότητα της καλωδίωσης και το εύρος ζώνης επικοινωνίας των αναλογικών διεπαφών γίνονταν περιοριστικοί παράγοντες.

Η σειρά 6096 αντικατέστησε τη σειρά 6079 με μία θεμελιώδη αλλαγή: η διεπαφή επικοινωνίας σερβο άλλαξε σε FSSB — το Fiber Optic Serial Servo Bus. Τα δεδομένα μεταξύ του CNC και κάθε μονάδας οδήγησης ταξιδεύουν πλέον μέσω οπτικής ίνας αντί για ηλεκτρικούς αγωγούς.

Η ανοσία στον θόρυβο βελτιώνεται, η ταχύτητα επικοινωνίας αυξάνεται και η καλωδίωση μεταξύ του πλαισίου του CNC και του θαλάμου οδήγησης απλοποιείται σημαντικά.

Η FANUC έκανε αυτή τη μετάβαση με σκόπιμη συνέχεια κατά νου. Οι φυσικές διαστάσεις της μονάδας, η αρχιτεκτονική του DC bus, οι απαιτήσεις τροφοδοσίας και ακόμη και η σύμβαση ονομασίας μοντέλων (SVM1, SVM2, SVM3 για μονούς, διπλούς και τριπλούς άξονες) μεταφέρθηκαν από τη σειρά 6079.

Η διάκριση στους αριθμούς σχεδίων — 6079 για το τρέχον SVM και 6096 για το FSSB SVM — είναι το τεχνικό χαρακτηριστικό, αλλά λειτουργικά τα μηχανήματα που χρησιμοποιούν μονάδες 6096 μοιάζουν πολύ με αυτά που χρησιμοποιούσαν 6079.

Η σειρά 6096 κατείχε αυτή τη θέση μέχρι να φτάσει η σειρά 6117 Alpha i, φέρνοντας τον έλεγχο ρεύματος HRV3 και μια πιο λεπτή μορφή μονάδας.

Η σειρά 6096 υποστηρίζει HRV3 — υπό την προϋπόθεση ότι είναι εγκατεστημένος ο σωστός συνδυασμός πλακετών — αλλά αυτό είναι το όριο της επικάλυψης δυνατοτήτων. Δομικά, η σειρά 6096 ανήκει στην προηγούμενη γενιά.

SVM1-12: Το Μικρότερο της Οικογένειας, αλλά Σωστό για τη Δουλειά του

Εντός της σειράς μονού άξονα 6096, το H101 είναι το μοντέλο εισόδου.

Η κλίμακα ρεύματος σε όλη την οικογένεια κυμαίνεται από το SVM1-12 (H101, έξοδος 3A) έως το SVM1-20, SVM1-40S/L, SVM1-80, SVM1-130, SVM1-240, έως το SVM1-360 — ένα ευρύ φάσμα που καλύπτει τα πάντα, από μικρούς άξονες θέσης σε συμπαγείς τόρνους έως κύριους άξονες βαρέως φορτίου σε μεγάλες μηχανές κατεργασίας.

Το SVM1-12 αντιστοιχίστηκε με τους μικρότερους σερβοκινητήρες alpha κατά την κατασκευή του μηχανήματος — συνήθως μοντέλα όπως το alpha a1/3000 ή a2/2000.

Αυτοί οι κινητήρες οδηγούν βοηθητικούς άξονες, άξονες μικρής διαδρομής και άξονες θέσης σε μηχανήματα όπου το μηχανικό φορτίο είναι μέτριο.

Ένας οδηγός με συνεχή ονομαστική ισχύ 3A είναι επαρκής για αυτές τις εργασίες, και η λειτουργία ενός οδηγού υψηλότερης ονομαστικής ισχύος στη θέση του δεν είναι επιβλαβής, αλλά είναι περιττή και γενικά μη διαθέσιμη ως είδος αποθέματος διαμορφωμένο για την ίδια υποδοχή.

Τεχνικές Προδιαγραφές

Πρώιμες vs. Αργές Αναθεωρήσεις Πλακέτας — Γιατί Έχει Σημασία για την Επισκευή

Μια λεπτομέρεια που αξίζει να γνωρίζετε πριν παραγγείλετε ένα μεταχειρισμένο H101: το A06B-6096-H101 παρήχθη σε δύο διακριτές εσωτερικές διαμορφώσεις πλακετών.

Οι πρώτες μονάδες χρησιμοποιούσαν την πλακέτα ελέγχου A20B-2100-0250. Η μεταγενέστερη παραγωγή άλλαξε στην A20B-2100-0540. Και οι δύο είναι η ίδια αρχιτεκτονική ελέγχου, αλλά διαφορετικές αναθεωρήσεις πλακετών.

Για μια απλή αντικατάσταση μονάδας, αυτή η διάκριση σπάνια έχει σημασία — ολόκληρη η μονάδα αντικαθίσταται ως μονάδα.

Όπου γίνεται σχετική είναι στην επισκευή σε επίπεδο εξαρτήματος: εάν κάποιος έχει αντικαταστήσει μόνο την πλακέτα ελέγχου σε μια μονάδα, η αναθεώρηση της πλακέτας πρέπει να ταιριάζει με αυτό που αναμένει η πλακέτα καλωδίωσης.

Μικτοί συνδυασμοί πλακετών από ασύμβατα ζεύγη αναθεωρήσεων μπορούν να προκαλέσουν ψευδείς συνθήκες συναγερμού.

Όταν παραγγέλνετε μια μεταχειρισμένη μονάδα από εμάς, παρέχουμε τη μονάδα ως πλήρες συγκρότημα. Δεν παρέχουμε μεμονωμένες εσωτερικές πλακέτες ξεχωριστά.

Καινούργιο vs. Μεταχειρισμένο: Επιλέγοντας τη Σωστή Κατάσταση

Καινούργιες μονάδες είναι γνήσιο απόθεμα FANUC, αχρησιμοποίητες, με εγγύηση 12 μηνών από την αποθήκη μας.

Για εγκαταστάσεις που ταξινομούν οποιαδήποτε κατάσταση διακοπής λειτουργίας άξονα ως επείγουσα παραγωγή, η αφαίρεση της αβεβαιότητας του ιστορικού σέρβις αξίζει την επιπλέον τιμή.

Οι μεταχειρισμένες (επιθεωρημένες) μονάδες φέρουν εγγύηση 3 μηνών και είναι πρακτικές για τμήματα συντήρησης που αποθηκεύουν ανταλλακτικά για μελλοντική βλάβη αντί να ανταποκρίνονται σε μια που βρίσκεται ήδη σε εξέλιξη. Οι οδηγοί SVM1-12 οδηγούν μικρά φορτία άξονα — οι τυπικοί κύκλοι λειτουργίας τους δεν είναι απαιτητικοί σε σύγκριση με τους οδηγούς βαρέως άξονα — και οι καλά συντηρημένες μεταχειρισμένες μονάδες έχουν αποδειχθεί αξιόπιστες ως εφεδρικά ανταλλακτικά.

Επικοινωνήστε μαζί μας για να επιβεβαιώσετε τη διαθεσιμότητα στην κατάσταση που χρειάζεστε πριν από την παραγγελία.

Παραγγελία, Πληρωμή & Αποστολή

Παγκόσμια αποστολή μέσω DHL και FedEx εντός 0–3 εργάσιμων ημερών από την επιβεβαίωση πληρωμής. Συνδυασμένη αποστολή είναι διαθέσιμη για παραγγελίες πολλαπλών ειδών.

Αποδεκτές πληρωμές:

• Τραπεζική Μεταφορά (T/T) — όλες οι αξίες παραγγελίας
• PayPal — παραγγελίες έως 500$
• Western Union — όλες οι αξίες παραγγελίας

Οι αγοραστές είναι υπεύθυνοι για τυχόν ισχύοντες δασμούς εισαγωγής ή τοπικούς φόρους στη χώρα προορισμού.

Εγγύηση & Επιστροφές

Επιστροφές γίνονται δεκτές εάν οι μονάδες φτάσουν κατεστραμμένες, ελλιπείς, όχι όπως περιγράφονται, ή επιβεβαιωθούν ως μη λειτουργικές εντός 4 ημερών από την παραλαβή. Απαιτείται η αρχική κατάσταση με την ετικέτα εγγύησης άθικτη. Τα έξοδα επιστροφής είναι με ευθύνη του αγοραστή.

Οι βλάβες που προκαλούνται από λανθασμένη εγκατάσταση, σφάλματα καλωδίωσης ή φυσική ζημιά μετά την παράδοση εξαιρούνται από την κάλυψη της εγγύησης.

Συχνές Ερωτήσεις

Ε1: Ποια είναι η πρακτική διαφορά μεταξύ των σειρών 6079 και 6096, και είναι εναλλάξιμες στο ίδιο μηχάνημα;

 Η σειρά 6079 και η 6096 εξυπηρετούν τον ίδιο λειτουργικό ρόλο — ενίσχυση σερβο μονού, διπλού ή τριπλού άξονα σε ένα πλαίσιο alpha σειράς 200V — αλλά χρησιμοποιούν θεμελιωδώς διαφορετικές διεπαφές επικοινωνίας.

Η σειρά 6079 χρησιμοποιεί μια διεπαφή σερβο βασισμένη σε ρεύμα. η σειρά 6096 χρησιμοποιεί FSSB, η οποία μεταδίδει δεδομένα σερβο μέσω οπτικής ίνας. Η κάρτα σερβο του CNC καθορίζει ποια διεπαφή υπάρχει στο μηχάνημα: ένας ελεγκτής εξοπλισμένος με κάρτα σερβο FSSB απαιτεί μονάδες σειράς 6096, ενώ ένα παλαιότερο σύστημα χωρίς FSSB δεν μπορεί να τις χρησιμοποιήσει.

Οι δύο οικογένειες δεν είναι εναλλάξιμες χωρίς να αλλάξει και η κάρτα σερβο του CNC. Εάν το μηχάνημά σας είχε αρχικά μια μονάδα 6079, χρειάζεστε μια αντικατάσταση 6079. εάν είχε μια 6096, χρειάζεστε μια 6096.

Ε2: Το H101 είναι το SVM1-12 με έξοδο 3A — μπορεί μια μονάδα 6096 υψηλότερης ονομαστικής ισχύος (όπως ένα H102 ή H103) να υποκαταστήσει σε περίπτωση έκτακτης ανάγκης;

 Όσον αφορά την τοποθέτηση στην ίδια υποδοχή πλαισίου και την επικοινωνία μέσω του ίδιου συνδέσμου FSSB, μια μονάδα 6096 υψηλότερης ονομαστικής ισχύος θα συνδεόταν.

Το ερώτημα είναι εάν η υψηλότερη ονομαστική ισχύς ρεύματος δημιουργεί κάποιο πρόβλημα — και συνήθως δεν το κάνει, καθώς η έξοδος ρεύματος του ενισχυτή καθορίζεται από το φορτίο του κινητήρα και τα όρια ρεύματος που έχουν οριστεί από το CNC, όχι μόνο από τη μέγιστη ονομαστική ισχύ του ενισχυτή.

Ωστόσο, μια ελεγχόμενη υποκατάσταση όπως αυτή θα πρέπει να γίνεται μόνο με επίγνωση των ρυθμίσεων παραμέτρων: η παράμετρος μοντέλου ενισχυτή του CNC μπορεί να χρειαστεί ενημέρωση για να αντικατοπτρίζει τη νέα ονομαστική ισχύ ρεύματος, ή ο οδηγός μπορεί να αναφέρει σφάλμα διαμόρφωσης κατά την εκκίνηση.

Για μόνιμη αντικατάσταση, η προμήθεια του σωστού H101 είναι η καθαρή λύση. Για προσωρινή ανάκαμψη παραγωγής, ένα υποκατάστατο υψηλότερης ονομαστικής ισχύος χρησιμοποιείται μερικές φορές με την κατάλληλη προσαρμογή παραμέτρων — αλλά αυτό θα πρέπει να αντιμετωπίζεται ως βραχυπρόθεσμο μέτρο.

Ε3: Ο ελεγκτής FANUC μου εμφανίζει συναγερμό σερβο 9 στον άξονα που οδηγείται από αυτή τη μονάδα — πού πρέπει να αρχίσω να ερευνώ;

Ο συναγερμός σερβο 9 στα συστήματα FANUC συνήθως υποδεικνύει συνθήκη υπερφόρτωσης στον άξονα — ο οδηγός τραβούσε υπερβολικό ρεύμα για μεγαλύτερο χρονικό διάστημα από το όριο θερμικής προστασίας.

Πριν υποθέσετε ότι ο ενισχυτής έχει αποτύχει, ελέγξτε εάν το μηχανικό φορτίο σε αυτόν τον άξονα έχει αλλάξει: φθαρμένες ή μολυσμένες βίδες σφαιρών, κολλημένα καθαριστικά ολίσθησης, υπερβολικά σφιγμένα πλευρικά ρυθμιστικά, ή ένα φθίνον ρουλεμάν κινητήρα αυξάνουν τη ζήτηση ρεύματος στον οδηγό και μπορούν να προκαλέσουν συναγερμούς υπερφόρτωσης σε έναν οδηγό που είναι κατά τα άλλα λειτουργικός.

Λειτουργήστε τον άξονα χειροκίνητα με χαμηλή ταχύτητα τροφοδοσίας και παρατηρήστε εάν ο κινητήρας κινείται ομαλά ή με αισθητή αντίσταση.

Εάν ο άξονας έχει κανονική μηχανική συμπεριφορά και ο συναγερμός επιστρέφει αμέσως μετά την επαναφορά χωρίς εντολή κίνησης, το σφάλμα είναι πιθανότερο στο στάδιο ισχύος του οδηγού ή στο εσωτερικό κύκλωμα θερμικού αισθητήρα του. Σε αυτό το σενάριο, η αντικατάσταση της μονάδας γίνεται η κατάλληλη πορεία δράσης.

Ε4: Απαιτεί αυτή η μονάδα ενισχυτή αλλαγές παραμέτρων μετά την αντικατάσταση, ή είναι πραγματικά plug-and-play;

 Οι παράμετροι σερβο που διέπουν τη συμπεριφορά του άξονα — κέρδος βρόχου θέσης, κέρδος βρόχου ταχύτητας, όριο ρεύματος, τύπος κινητήρα — αποθηκεύονται στη μνήμη του CNC, όχι στη μονάδα οδήγησης. Η αντικατάσταση της μονάδας ενισχυτή με τον ίδιο αριθμό εξαρτήματος αφήνει αυτές τις παραμέτρους άθικτες και ανεπηρέαστες.

Στις περισσότερες περιπτώσεις, μια αντικατάσταση H101 ίδιου τύπου δεν απαιτεί καμία αλλαγή παραμέτρων.

Η εξαίρεση είναι όταν η μονάδα αντικατάστασης έχει διαφορετική αναθεώρηση πλακέτας από την αρχική. Στα πρώιμα συστήματα FANUC 16i/18i/21i, η παράμετρος μοντέλου ενισχυτή στο CNC αναγνωρίζει τόσο τον οδηγό όσο και την έκδοση διεπαφής. εάν η αναθεώρηση υλικού της μονάδας αντικατάστασης δεν ταιριάζει με αυτό που αναμένει η παράμετρος, μπορεί να εμφανιστεί συναγερμός διαμόρφωσης.

Αυτό επιλύεται με την ενημέρωση της σχετικής παραμέτρου μοντέλου ενισχυτή — ο συγκεκριμένος αριθμός παραμέτρου εξαρτάται από το μοντέλο CNC και την έκδοση λογισμικού.

Η δημιουργία αντιγράφων ασφαλείας όλων των παραμέτρων CNC πριν από οποιαδήποτε αλλαγή υλικού είναι καλή πρακτική ανεξάρτητα, καθώς σας παρέχει ένα πλήρες σημείο επαναφοράς εάν χρειαστεί να προσαρμοστεί κάτι.

Ε5: Υπάρχουν κοινές μορφές αστοχίας ειδικές για το SVM1-12 που αξίζει να γνωρίζετε πριν από την εγκατάσταση;

 Το A06B-6096-H101 μοιράζεται τα ίδια γενικά μοτίβα αστοχίας με άλλες μονάδες της σειράς alpha FSSB.

Οι εσωτερικοί ηλεκτρολυτικοί πυκνωτές στην πλακέτα ελέγχου γερνούν με την πάροδο του χρόνου, ιδιαίτερα σε περιβάλλοντα με υψηλότερες θερμοκρασίες περιβάλλοντος ή κακό εξαερισμό του θαλάμου — οι αστοχίες που σχετίζονται με πυκνωτές συχνά εκδηλώνονται ως ασταθής συμπεριφορά άξονα ή διακοπτόμενοι συναγερμοί πριν γίνουν σοβαρή αστοχία.

Οι σύνδεσμοι οπτικών ινών (COP10A/COP10B στην αλυσίδα FSSB) αξίζει να επιθεωρηθούν πριν καταδικαστεί η ίδια η μονάδα: ένας μολυσμένος ή λυγισμένος σύνδεσμος καλωδίου οπτικής ίνας στο άκρο του οδηγού μπορεί να προκαλέσει σφάλματα επικοινωνίας FSSB που μοιάζουν με σφάλμα οδηγού.

Καθαρίστε τους συνδέσμους οπτικών ινών με ένα κατάλληλο εργαλείο καθαρισμού οπτικών ινών και επαληθεύστε ότι το καλώδιο είναι σωστά τοποθετημένο πριν από την αντικατάσταση. Τέλος, σε παλαιότερες μεταχειρισμένες μονάδες, οι σύνδεσμοι της πλακέτας καλωδίωσης μπορούν να αναπτύξουν διακοπτόμενη επαφή από χρόνια θερμικών κύκλων — η επανατοποθέτηση των εσωτερικών συνδέσμων κατά την εγκατάσταση είναι ένα μικρό βήμα που αποφεύγει περιττές κλήσεις επιστροφής.
