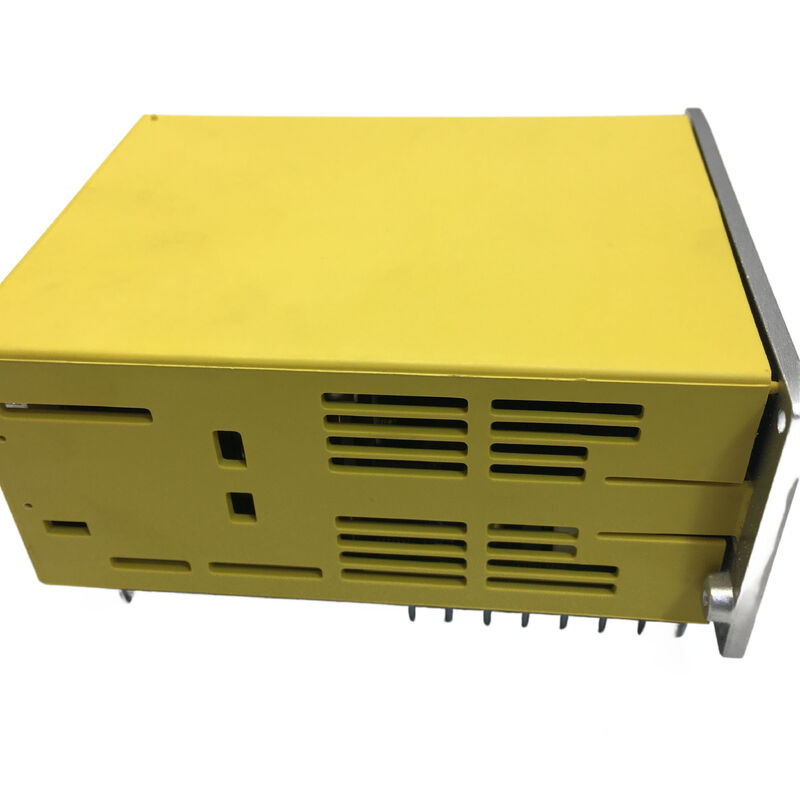

Α06Β-6093-H171 FANUC μονάδα ενισχυτή AC A06B6093H171

FANUC A06B-6093-H171 Beta Servo Drive — SVU-12 I/O Link, Μονάδα Αυτοτελούς Λειτουργίας 2ης Γενιάς

Όταν οι μηχανικοί συντήρησης αναζητούν αυτό το εξάρτημα, συνήθως γνωρίζουν ήδη ποιο μηχάνημα το χρειάζεται. Το A06B-6093-H171 δεν είναι μια μονάδα που μπορεί εύκολα να συγχέεται με κάτι άλλο — ο ρόλος του είναι συγκεκριμένος, η διεπαφή του είναι διακριτή και τα μηχανήματα στα οποία βρίσκεται λειτουργούν εδώ και αρκετό καιρό, με αποτέλεσμα η αρχική μονάδα να έχει απλώς φθαρεί. Το να αποκτήσετε τη σωστή αντικατάσταση, γρήγορα, είναι το μόνο που έχει σημασία.

Το H171 ορίζεται ως SVU-12 στην οικογένεια σερβοκινητήρων 6093 Beta της FANUC: ένας μονοαξονικός, αυτοτελής οδηγός με ενσωματωμένο τροφοδοτικό, που επικοινωνεί με το CNC μέσω I/O Link. Είναι η παραλλαγή I/O Link 2ης γενιάς εντός της σειράς 6093 (η υποοικογένεια H15x ήταν η πρώτη). Η μονάδα έχει καταργηθεί από τη FANUC, καθιστώντας τις αποθηκευμένες μονάδες νέες-παλιές αποθήκες και ελεγμένες μεταχειρισμένες μονάδες τις κύριες οδούς προμήθειας για όσους διατηρούν αυτά τα μηχανήματα σε λειτουργία.

Η Sande Electric διαθέτει το A06B-6093-H171 σε νέα και μεταχειρισμένη (επιθεωρημένη) κατάσταση, έτοιμο για αποστολή παγκοσμίως εντός 0–3 εργάσιμων ημερών.

SVU έναντι SVM: Μια Διάκριση που Έχει Σημασία στο Εργαστήριο

Οι περισσότεροι σερβοενισχυτές στο οικοσύστημα ντουλαπιών CNC της FANUC είναι SVM — Servo Modules. Δεν είναι αυτόνομοι. Οι μονάδες SVM αντλούν ισχύ από τον κοινό δίαυλο DC από μια κοινή μονάδα τροφοδοσίας (είτε aiPS είτε alpha PS) και τοποθετούνται μαζί σε ένα κοινό ντουλάπι οδηγών. Εάν το τροφοδοτικό αποτύχει, όλες οι μονάδες SVM σε αυτόν τον δίαυλο απενεργοποιούνται ταυτόχρονα. Εάν μια μονάδα χρειάζεται να μετακινηθεί σε διαφορετική θέση στο μηχάνημα, η δρομολόγηση των αγωγών του διαύλου DC γίνεται περιορισμός.

Το A06B-6093-H171 είναι ένα SVU — Servo Unit. Η διαφορά είναι το ενσωματωμένο τροφοδοτικό. Αυτή η μονάδα μετατρέπει την εισερχόμενη AC απευθείας στην DC που χρειάζεται εσωτερικά. Χωρίς κοινό δίαυλο DC, χωρίς εξάρτηση από εξωτερική μονάδα τροφοδοσίας για την ισχύ του σερβοοδηγού. Αυτή η δομική ανεξαρτησία είναι ακριβώς ο λόγος που η FANUC σχεδίασε το SVU για βοηθητικούς άξονες που είναι φυσικά διαχωρισμένοι από το κύριο ντουλάπι οδηγών — αυτόματοι εναλλάκτες εργαλείων, περιστροφείς πυργίσκου και εναλλάκτες παλετών που είναι ενσωματωμένοι σε ένα τμήμα εργαλειομηχανής μακριά από το κεντρικό ντουλάπι.

Για τον κατασκευαστή εργαλειομηχανών, ένα SVU σημαίνει ότι ο οδηγός μπορεί να τοποθετηθεί όπου βρίσκεται ο άξονας, εξαλείφοντας τις μεγάλες διαδρομές του διαύλου DC. Για τον μηχανικό συντήρησης που αντικαθιστά ένα, σημαίνει ότι αντικαθιστάτε μια πλήρως αυτόνομη μονάδα — χωρίς αντιστοίχιση τροφοδοτικού, χωρίς διαστασιολόγηση διαύλου DC.

Η Οικογένεια 6093: Πού Εντάσσεται το H171 στη Γενεαλογία Beta

Η σειρά 6093 αντιπροσωπεύει την αρχική γενιά μονάδων σερβοκινητήρων Beta της FANUC. Οι οδηγοί Beta εισήχθησαν για να εξυπηρετήσουν την αγορά βοηθητικών αξόνων — μικρότερα, ελαφρύτερα φορτία όπως μηχανισμοί ATC και σταθμοί περιστροφικών εργαλείων — όπου η πλήρης σειρά alpha ήταν υπερβολικά καθορισμένη και υπερτιμολογημένη.

Εντός των μονάδων 6093 I/O Link, η FANUC παρήγαγε δύο γενιές. Η πρώτη γενιά έφερε αριθμούς εξαρτημάτων H15x (H152 για SVU-12, H153 για SVU-20, κ.λπ.). Η υποοικογένεια H17x — της οποίας το H171 είναι το μέλος SVU-12 — είναι η δεύτερη γενιά, με ενημερωμένες εσωτερικές πλακέτες, διατηρώντας παράλληλα το ίδιο ηλεκτρικό και μηχανικό αποτύπωμα και την ίδια διεπαφή επικοινωνίας I/O Link.

Το SVU-12 είναι η μονάδα με τη μικρότερη ονομαστική ισχύ στην αυτοτελή σειρά Beta I/O Link, με ονομαστική έξοδο 3,2Α που ταιριάζει με τους μικρότερους σερβοκινητήρες Beta. Η σειρά ανεβαίνει μέσω SVU-20 (H172), SVU-40 (H173) και SVU-80 (H174), καθένα από τα οποία ταιριάζει με προοδευτικά μεγαλύτερους κινητήρες Beta.

Η σειρά 6093 I/O Link αντικαταστάθηκε τελικά από τη σειρά 6132 (beta i I/O Link), η οποία έφερε τη γενιά κινητήρων beta i μαζί με ενημερώσεις υλικού. Ωστόσο, η εγκατεστημένη βάση μηχανημάτων με μονάδες 6093 παραμένει ενεργή — η διεπαφή SVU, η σύνδεση PMM και η διευθυνσιοδότηση κόμβου I/O Link είναι όλα χαρακτηριστικά ειδικά για τη γενιά 6093, και οι μονάδες 6132 δεν αντικαθιστούν άμεσα χωρίς αλλαγές στην καλωδίωση του μηχανήματος και τη διαμόρφωση του CNC.

Τεχνικές Προδιαγραφές

Κατάσταση Κατάργησης: Τι Σημαίνει για την Προμήθεια

Η FANUC έχει καταργήσει το A06B-6093-H171 από την τρέχουσα γραμμή παραγωγής της. Για μηχανήματα που εξακολουθούν να λειτουργούν με αυτήν τη μονάδα — πολλά από τα οποία είναι τόρνοι και κέντρα κατεργασίας κατασκευασμένα στα τέλη της δεκαετίας του 1990 και του 2000 — οι επιλογές προμήθειας έχουν περιοριστεί σε μονάδες νέες-παλιές αποθήκες από εξουσιοδοτημένους και ανεξάρτητους διανομείς, και ελεγμένες μεταχειρισμένες μονάδες από αξιόπιστους προμηθευτές.

Οι μονάδες νέες-παλιές αποθήκες είναι γνήσια, αχρησιμοποίητα προϊόντα FANUC που έχουν διατηρηθεί σε κατάλληλες συνθήκες αποθήκευσης. Όπου είναι διαθέσιμες, αυτές είναι η πλησιέστερη ισοδύναμη με μια εργοστασιακή νέα αντικατάσταση και φέρουν πλήρη εγγύηση 12 μηνών από την αποθήκη μας.

Οι ελεγμένες μεταχειρισμένες μονάδες είναι η πρακτική εναλλακτική λύση: προέρχονται από μηχανήματα που έχουν αποσυρθεί ή αναβαθμιστεί, έχουν ελεγχθεί για να επιβεβαιωθεί η λειτουργικότητά τους και προσφέρονται με εγγύηση 3 μηνών. Το SVU-12 οδηγεί συνήθως βοηθητικούς άξονες χαμηλού κύκλου λειτουργίας — οι τρέχουσες απαιτήσεις σε έναν κινητήρα ATC ή πυργίσκου είναι σύντομες και διαλείπουσες αντί για συνεχείς — έτσι οι καλά συντηρημένες μεταχειρισμένες μονάδες από μηχανήματα με κανονικό ιστορικό σέρβις είναι ένα αξιόπιστο εφεδρικό.

Επικοινωνήστε μαζί μας για να επιβεβαιώσετε τη διαθεσιμότητα και στις δύο καταστάσεις πριν από την παραγγελία, καθώς το απόθεμα των καταργημένων μονάδων είναι πεπερασμένο.

Παραγγελία, Πληρωμή & Αποστολή

Παγκόσμια αποστολή μέσω DHL και FedEx εντός 0–3 εργάσιμων ημερών από την επιβεβαιωμένη πληρωμή. Συνδυασμένη αποστολή είναι διαθέσιμη για παραγγελίες πολλαπλών ειδών.

Μέθοδοι πληρωμής:

• Τραπεζική Μεταφορά (T/T) — όλες οι αξίες παραγγελίας
• PayPal — παραγγελίες έως 500$
• Western Union — όλες οι αξίες παραγγελίας

Οι εισαγωγικοί δασμοί και φόροι είναι ευθύνη του αγοραστή στον προορισμό.

Εγγύηση & Επιστροφές

Επιστροφές γίνονται δεκτές εάν η μονάδα φτάσει κατεστραμμένη, ελλιπής, όχι όπως περιγράφεται, ή επιβεβαιωθεί ως μη λειτουργική εντός 4 ημερών από την παραλαβή. Η μονάδα πρέπει να είναι στην αρχική της κατάσταση με την ετικέτα εγγύησης άθικτη. Η επιστροφή αποστολής είναι με χρέωση του αγοραστή. Βλάβες από λανθασμένη εγκατάσταση, λανθασμένη αντιστοίχιση κινητήρα ή φυσική ζημιά μετά την παράδοση δεν καλύπτονται από την εγγύηση.

Συχνές Ερωτήσεις

Ε1: Τι ακριβώς είναι το I/O Link και πώς συνδέεται το A06B-6093-H171 στο FANUC CNC;

 Το I/O Link είναι ένα πρωτόκολλο σειριακής επικοινωνίας που χρησιμοποιείται ευρέως σε εξοπλισμό αυτοματισμού FANUC και άλλων ιαπωνικών κατασκευαστών. Σε ένα σύστημα FANUC CNC, επιτρέπει τη σύνδεση περιφερειακών συσκευών — συμπεριλαμβανομένου αυτού του οδηγού SVU-12 — με το PMM (Power Mate Manager) του CNC ή απευθείας με τη διεπαφή I/O Link του CNC, αντί να καταλαμβάνει ένα αποκλειστικό κανάλι σερβοκινητήρα στην κάρτα σερβοκινητήρων του CNC. Η φυσική σύνδεση γίνεται μέσω ενός συνδετήρα JD1A/JD1B (συνήθως ένα μικρό καλώδιο ή βύσμα), και η μονάδα εκχωρείται μια διεύθυνση κόμβου που χρησιμοποιεί το CNC για να την αναγνωρίσει στην αλυσίδα I/O Link. Μια αλυσίδα I/O Link μπορεί να μεταφέρει πολλαπλές συσκευές. Αυτή η αρχιτεκτονική είναι ο λόγος που το SVU μπορεί να βρίσκεται φυσικά οπουδήποτε στο μηχάνημα — χρειάζεται μόνο το καλώδιο σήματος I/O Link και την δική του είσοδο AC, όχι την υποδομή του διαύλου DC των μονάδων σερβοκινητήρων FSSB.

Ε2: Το H171 είναι μονάδα 2ης γενιάς — μπορεί να αντικαταστήσει μια μονάδα H15x (1ης γενιάς) στο ίδιο μηχάνημα;

 Στην πλειονότητα των εγκαταστάσεων, ναι. Το H171 (2ης γενιάς) χρησιμοποιεί την ίδια διεπαφή I/O Link, τις ίδιες θέσεις φυσικών συνδετήρων, την ίδια ονομαστική ισχύ SVU-12 και την ίδια συμβατότητα κινητήρων με την H15x 1ης γενιάς. Οι εσωτερικές πλακέτες είναι διαφορετικές (το H17x χρησιμοποιεί A20B-2100-0132 και A20B-2100-0186, ενώ το H15x χρησιμοποιούσε παλαιότερες αναθεωρήσεις πλακετών), αλλά η λειτουργική διεπαφή με το μηχάνημα και το CNC είναι η ίδια. Στην πράξη, το H171 έχει χρησιμοποιηθεί συστηματικά ως αντικατάσταση για το H152 και άλλες μονάδες 1ης γενιάς. Ο βασικός έλεγχος πριν από την υποκατάσταση είναι η επαλήθευση της εκχώρησης διεύθυνσης κόμβου I/O Link του CNC και η επιβεβαίωση ότι καμία συγκεκριμένη παράμετρος λογισμικού δεν αναφέρεται στην ακριβή έκδοση της μονάδας με τρόπο που θα προκαλούσε ασυμφωνία διαμόρφωσης κατά την εκκίνηση. Για την πλειονότητα των μηχανημάτων, αυτή είναι μια καθαρή υποκατάσταση.

Ε3: Το μηχάνημά μου εμφανίζει συναγερμό ATC και ο πυργίσκος δεν περιστρέφεται πλέον. Πώς μπορώ να προσδιορίσω εάν το SVU-12 είναι η αιτία ή εάν το πρόβλημα είναι αλλού;

Το SVU-12 διαθέτει οθόνη LED 7 τμημάτων στην μπροστινή του όψη που εμφανίζει την κατάστασή του ανεξάρτητα από το CNC. Ενεργοποιήστε το μηχάνημα και ελέγξτε πρώτα αυτήν την οθόνη — εάν εμφανίζει έναν σταθερό αριθμό ή κωδικό γράμματος, αναζητήστε τη σημασία του στον οδηγό αναφοράς συναγερμών σερβοκινητήρων Beta. Ένας κωδικός που υποδεικνύει χαμηλή τάση DC link, βλάβη IPM ή υπερβολικό ρεύμα υποδηλώνει το υλικό του οδηγού ή τον κινητήρα/καλώδιά του. Εάν το LED εμφανίζει κανονική κατάσταση (χωρίς κωδικό βλάβης) αλλά ο άξονας εξακολουθεί να μην κινείται, το πρόβλημα είναι πιθανότατα ανάντη: ελέγξτε τη ρύθμιση διεύθυνσης κόμβου I/O Link, τη σύνδεση καλωδίου I/O Link ή τη λογική του PMM του CNC για την ακολουθία ATC. Μια κοινή λανθασμένη διάγνωση είναι η καταδίκη του οδηγού όταν το καλώδιο I/O Link έχει αναπτύξει κακή σύνδεση σε έναν από τους συνδετήρες — αυτά τα καλώδια κάμπτονται με την κίνηση του μηχανήματος και μπορούν να αναπτύξουν διαλείπουσες ανοιχτές συνδέσεις στα σημεία σύνδεσης του συνδετήρα.

Ε4: Μπορεί το A06B-6093-H171 να αντικατασταθεί με μια μονάδα beta i I/O Link σειράς 6132 ως μόνιμη αναβάθμιση;

Όχι χωρίς τροποποιήσεις. Οι μονάδες SVU beta i σειράς 6132 χρησιμοποιούν επίσης I/O Link και διαθέτουν αυτόνομο PSU, αλλά είναι σχεδιασμένες για τη σειρά κινητήρων beta i (κινητήρες biSV), όχι για τους αρχικούς κινητήρες σειράς Beta b, όπως οι b1/3000 ή b2/3000, με τους οποίους ταιριάζει το H171. Οι συνδετήρες, η δομή παραμέτρων και η ρύθμιση του σερβοκινητήρα είναι ειδικές για κάθε γενιά κινητήρα. Μια άμεση υποκατάσταση θα απαιτούσε την αντικατάσταση του κινητήρα καθώς και του οδηγού, την ενημέρωση του συνόλου παραμέτρων του CNC για τον νέο τύπο κινητήρα και το νέο μοντέλο οδηγού, και την επαλήθευση ότι το πρόγραμμα ακολουθίας ATC ή πυργίσκου του μηχανήματος είναι συμβατό με τυχόν διαφορές χρονισμού στην απόκριση του νέου οδηγού. Αυτή είναι μια εφικτή διαδρομή αναβάθμισης σε ένα πλαίσιο προγραμματισμένης συντήρησης, αλλά δεν είναι μια αντικατάσταση "ένας προς έναν". Εάν ο στόχος είναι απλώς η επαναφορά του μηχανήματος στην αρχική του κατάσταση λειτουργίας, η προμήθεια ενός σωστού H171 είναι η απλούστερη και ταχύτερη διαδρομή.

Ε5: Η αντικατάσταση αυτής της μονάδας απαιτεί επαναδιαμόρφωση της διεύθυνσης κόμβου I/O Link;

Η διεύθυνση κόμβου I/O Link για το SVU-12 συνήθως ρυθμίζεται μέσω διακοπτών DIP ή περιστροφικών διακοπτών στην ίδια τη μονάδα, ή μπορεί να ορίζεται στις παραμέτρους PMM του CNC ανάλογα με τη διαμόρφωση του μηχανήματος. Κατά την αντικατάσταση του H171 με άλλο H171, η διεύθυνση κόμβου στη νέα μονάδα πρέπει να ρυθμιστεί ώστε να ταιριάζει με τη διεύθυνση που λειτουργούσε η αρχική μονάδα. Εάν η αρχική μονάδα είναι ακόμα φυσικά παρούσα και τροφοδοτείται, η διεύθυνση μπορεί να διαβαστεί απευθείας από τις ρυθμίσεις των διακοπτών της πριν από την αφαίρεση. Εάν η αρχική μονάδα έχει ήδη αφαιρεθεί ή οι ρυθμίσεις της δεν μπορούν να διαβαστούν, η διεύθυνση καταγράφεται στην ηλεκτρική τεκμηρίωση του μηχανήματος — ή μπορεί να προσδιοριστεί από τη λίστα συσκευών I/O Link του CNC, η οποία εμφανίζει όλους τους συνδεδεμένους κόμβους και τις διευθύνσεις τους. Η ρύθμιση λανθασμένης διεύθυνσης κόμβου είναι μια από τις πιο συχνές αιτίες σφάλματος "μονάδα δεν βρέθηκε" μετά από αντικατάσταση SVU, οπότε η επιβεβαίωση αυτού πριν από την τροφοδοσία της νέας μονάδας εξοικονομεί περιττό χρόνο αντιμετώπισης προβλημάτων.
