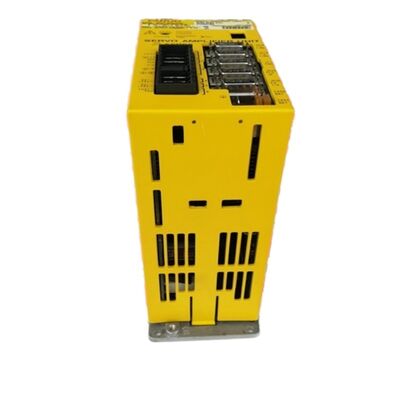

Μονάδα Ενισχυτή Σερβοκινητήρα AC FANUC A06B-6093-H151 A06B6093H151 A06B-6093-H151

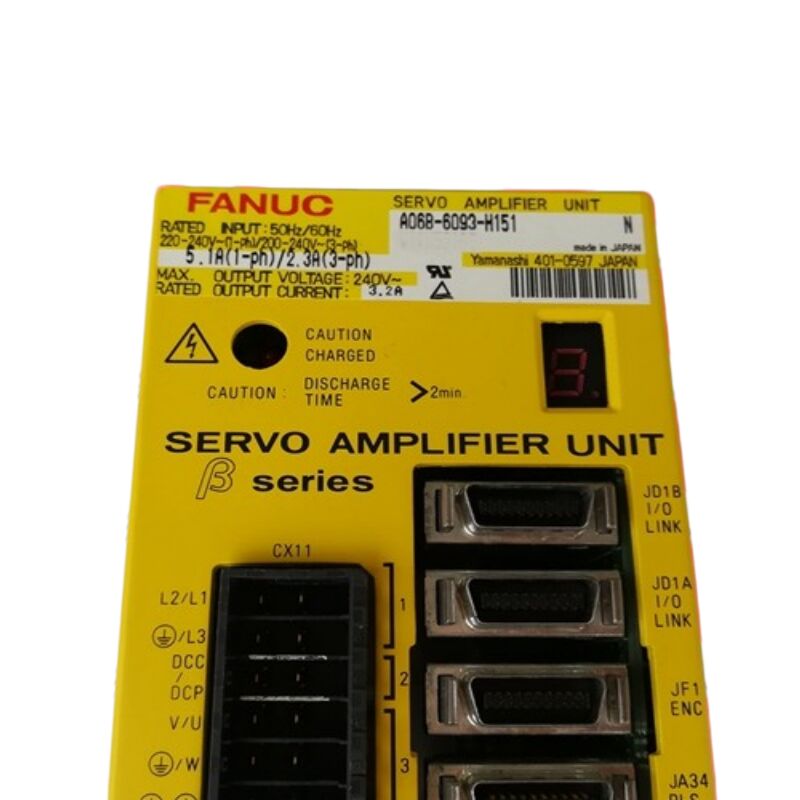

Fanuc A06B-6093-H151 | Μονάδα Σερβοενισχυτή Beta — SVU-12, Διεπαφή I/O Link, Είσοδος 220–240VAC, Έξοδος 3.2A / 240V, Αυτόνομο Τροφοδοτικό

Επισκόπηση

Το Fanuc A06B-6093-H151 είναι το SVU-12, η μικρότερη μονοαξονική μονάδα στη σειρά σερβοενισχυτών A06B-6093 Beta της Fanuc, με ονομαστική συνεχή έξοδο 3.2A στα 240V από ένα αυτόνομο ενσωματωμένο τροφοδοτικό.

Η σειρά Beta SVU καταλαμβάνει μια συγκεκριμένη θέση στο χαρτοφυλάκιο οδηγών της Fanuc: συμπαγείς, χαμηλού κόστους αυτόνομοι ενισχυτές για μονοαξονικές εφαρμογές θέσης που δεν απαιτούν το πλήρες φάσμα απόδοσης του συστήματος SVM/PSM της σειράς alpha.

Ενώ μια εγκατάσταση της σειράς alpha απαιτεί ένα PSM, μία ή περισσότερες μονάδες SVM και μια κοινή υποδομή DC bus, ένα μόνο Beta SVU αντλεί τη δική του παροχή AC και συνδέεται απευθείας στο CNC — απλούστερο στην εγκατάσταση, μικρότερο σε μέγεθος ντουλαπιού και καλύτερα προσαρμοσμένο σε εφαρμογές όπου η ζήτηση ρεύματος του άξονα είναι μέτρια και ο αριθμός των αξόνων είναι μικρός.

Η διεπαφή I/O Link είναι αυτό που διακρίνει αυτό το Beta SVU από τις παραλλαγές Type B PWM της ίδιας σειράς.

Αντί για το πρωτόκολλο PWM που χρησιμοποιείται μεταξύ του CNC και των οδηγών Type B, το I/O Link χρησιμοποιεί σύνδεση οπτικής ίνας για τη μετάδοση εντολών θέσης και τη λήψη ανατροφοδότησης μεταξύ του CNC και του SVU-12.

Αυτός ο σύνδεσμος οπτικής ίνας παρέχει ανοσία σε ηλεκτρικό θόρυβο στο ντουλάπι ελέγχου — ένας σχετικός παράγοντας για μηχανές με κινητήρες ατράκτου υψηλής συχνότητας, κόφτες πλάσματος ή συστήματα επαγωγικής θέρμανσης κοντά — και επιτρέπει στην μονάδα σερβοκινητήρα να τοποθετηθεί σε μεγαλύτερες αποστάσεις από το CNC χωρίς υποβάθμιση του σήματος.

Με ονομαστική συνεχή ισχύ 3.2A και αιχμή 12A, το SVU-12 ταιριάζει με το ελαφρύτερο άκρο των κινητήρων της σειράς Beta της Fanuc: άξονες θέσης για αλλαγείς εργαλείων, αυτόματους αλλαγείς παλετών, συστήματα περιστροφής τεμαχίων και παρόμοιες μονοαξονικές εργασίες θέσης όπου η διαδρομή είναι καθορισμένη, το φορτίο είναι προβλέψιμο και η διαμόρφωση υψηλής ταχύτητας δεν είναι η κύρια απαίτηση.

Βασικές Προδιαγραφές

Διεπαφή I/O Link — Αρχιτεκτονική και Ενσωμάτωση CNC

Η διεπαφή I/O Link στο A06B-6093-H151 συνδέεται στη θύρα master I/O Link του CNC, η οποία στα περισσότερα συστήματα CNC της Fanuc χειρίζεται επίσης τη διεπαφή I/O PMC για σήματα μηχανής.

Αυτή η διπλή χρήση του I/O Link τόσο για τη θέση σερβοκινητήρα όσο και για το I/O PMC μειώνει τον συνολικό αριθμό καλωδίων στην εγκατάσταση.

Το μέσο οπτικής ίνας μεταφέρει ένα ψηφιακό σειριακό πρωτόκολλο που είναι θεμελιωδώς διαφορετικό από τη διεπαφή PWM των παραλλαγών Beta SVU Type B — οι δύο τύποι διεπαφών δεν είναι εναλλάξιμοι και το CNC πρέπει να έχει διαμορφωμένη την επιλογή σερβοκινητήρα I/O Link για να λειτουργήσει αυτός ο οδηγός.

Σε ένα σύστημα CNC όπου οι κύριοι άξονες μηχανικής κατεργασίας χρησιμοποιούν μονάδες FSSB της σειράς alpha, το I/O Link SVU-12 καλύπτει δευτερεύοντες άξονες θέσης: τον περιστροφικό άξονα Β, τον περιστροφικό ιμάντα του γεμιστήρα εργαλείων, τον συρόμενο παλετοφόρο ή τη θέση του οπισθοσφιγκτήρα σε ένα κέντρο περιστροφής.

Κάθε SVU συνδέεται στην αλυσίδα I/O Link ανεξάρτητα, επιτρέποντας στον κατασκευαστή της μηχανής να κατανείμει μονοαξονικούς οδηγούς θέσης γύρω από τη μηχανή χωρίς να δρομολογεί όλα τα καλώδια κινητήρα σε ένα κεντρικό ντουλάπι οδηγών.

Φιλοσοφία Σχεδιασμού Σειράς Beta — Θέση έναντι Διαμόρφωσης

Ο ενισχυτής της σειράς Beta — και ιδιαίτερα η παραλλαγή I/O Link SVU — σχεδιάστηκε για εργασίες θέσης: μετακίνηση ενός άξονα από το Α στο Β κατόπιν εντολής, διατήρηση θέσης και απελευθέρωση.

Αυτό διαφέρει από την εργασία διαμόρφωσης των οδηγών της σειράς alpha και αi, οι οποίοι πρέπει να ρυθμίζουν την ταχύτητα συνεχώς κατά τη διάρκεια πολυαξονικών παρεμβαλλόμενων κινήσεων.

Η ονομαστική συνεχής ισχύς 3.2A και το όριο αιχμής 12A του SVU-12 αντικατοπτρίζουν αυτήν την εφαρμογή θέσης — ο κινητήρας επιταχύνει με το ρεύμα αιχμής 12A, επιβραδύνει και παραμένει στο επίπεδο ρεύματος συγκράτησης 3.2A. Η συνεχής λειτουργία υψηλού ρεύματος στην αιχμή των 12A δεν αποτελεί πρόθεση σχεδιασμού για αυτήν τη μονάδα.

Η χαμηλή ονομαστική συνεχής ένταση ρεύματος σημαίνει ότι το SVU-12 παράγει ελάχιστη θερμότητα κατά την κανονική λειτουργία θέσης, και το σύστημα ψύξης αέρα διαχειρίζεται τη θερμική διαχείριση χωρίς τον σχεδιασμό που απαιτεί εκτεταμένες ψύκτρες των μονάδων alpha υψηλότερου ρεύματος.

Συχνές Ερωτήσεις

Ε1: Μπορεί το A06B-6093-H151 (I/O Link) να αντικαταστήσει το A06B-6093-H152 (επίσης I/O Link, Type B) σε μια μηχανή;

Τα A06B-6093-H151 και H152 είναι και οι δύο παραλλαγές Beta SVU-12 I/O Link με πανομοιότυπες ηλεκτρικές προδιαγραφές.

Η διάκριση μεταξύ H151 και H152 έγκειται σε μικρές αναθεωρήσεις υλικού ή σε διαφορές περιφερειακών προδιαγραφών — είναι λειτουργικά ισοδύναμα στις περισσότερες εγκαταστάσεις.

Ωστόσο, επιβεβαιώστε το ακριβές επίθημα με την τεκμηρίωση της μηχανής πριν από την παραγγελία, καθώς οι αναθεωρήσεις λογισμικού ή οι παραλλαγές συνδετήρων ενδέχεται να διαφέρουν μεταξύ συγκεκριμένων γενεών μηχανών.

Ε2: Ποιοι σερβοκινητήρες Beta οδηγεί το SVU-12;

Η ονομαστική συνεχής έξοδος 3.2A του SVU-12 ταιριάζει με τους μικρούς κινητήρες της σειράς Beta: το βS4/3000 και παρόμοιους κινητήρες Beta που είναι τυπικοί σύντροφοι για αυτήν την κατηγορία ισχύος στον κατάλογο αξόνων θέσης της Fanuc.

Το συγκεκριμένο μοντέλο κινητήρα πρέπει να επιβεβαιωθεί από την τεκμηρίωση επιλογής κινητήρα Fanuc της μηχανής — το σύνολο παραμέτρων του κινητήρα πρέπει να αντιστοιχεί στον εγκατεστημένο κινητήρα για σωστή λειτουργία θέσης.

Ε3: Το SVU-12 διαθέτει ενσωματωμένο τροφοδοτικό — μοιράζεται την τροφοδοσία με άλλους οδηγούς στην ίδια μηχανή;

Όχι. Κάθε μονάδα Beta SVU λειτουργεί από τη δική της ανεξάρτητη παροχή AC. Δεν υπάρχει κοινό DC bus μεταξύ των μονάδων Beta SVU, σε αντίθεση με το σύστημα alpha SVM/PSM όπου πολλαπλές μονάδες αντλούν από ένα κοινό DC bus. Κάθε SVU συνδέεται σε ένα αποκλειστικό κύκλωμα AC.

Αυτή η ανεξαρτησία είναι ένα πλεονέκτημα για κατανεμημένες διατάξεις μηχανών και απλοποιεί την απομόνωση σφαλμάτων — μια βλάβη σε ένα SVU δεν διακόπτει την τροφοδοσία σε άλλους άξονες.

Ε4: Τι συμβαίνει εάν το καλώδιο οπτικής ίνας I/O Link καταστραφεί κατά τη λειτουργία;

Μια θραύση ή μόλυνση στο καλώδιο οπτικής ίνας I/O Link προκαλεί σφάλμα επικοινωνίας μεταξύ του CNC και του SVU-12.

Το CNC εμφανίζει συναγερμό σερβοκινητήρα που αναφέρεται στον επηρεαζόμενο άξονα I/O Link, και ο άξονας απενεργοποιείται. Το LED 7 τμημάτων στη μονάδα SVU θα εμφανίσει έναν κωδικό συναγερμού.

Το καλώδιο οπτικής ίνας πρέπει να ελεγχθεί για φυσική ζημιά, αιχμηρές καμπύλες και μόλυνση συνδετήρων.

Αντικαταστήστε το καλώδιο αντί να προσπαθήσετε να καθαρίσετε κατεστραμμένα άκρα οπτικής ίνας — η πλαστική οπτική ίνα που χρησιμοποιείται σε εφαρμογές Fanuc I/O Link είναι χαμηλού κόστους και αντικαθίσταται εύκολα στο πεδίο.

Ε5: Είναι το A06B-6093-H151 συμβατό με τα χειριστήρια Fanuc 0i-D και 0i-F;

Τα 0i-D και 0i-F υποστηρίζουν τη διεπαφή σερβοκινητήρα I/O Link για δευτερεύοντες άξονες θέσης, καθιστώντας το SVU-12 συμβατό με αυτά τα χειριστήρια όταν η μηχανή είναι διαμορφωμένη για να χρησιμοποιεί την επιλογή σερβοκινητήρα I/O Link.

Οι κύριοι άξονες μηχανικής κατεργασίας στα χειριστήρια 0i-D και μεταγενέστερα χρησιμοποιούν συνήθως ενισχυτές FSSB αi ή βi, ενώ το I/O Link SVU χειρίζεται τους δευτερεύοντες άξονες.

Επαληθεύστε την τεκμηρίωση διαμόρφωσης της μηχανής και τις ρυθμίσεις παραμέτρων για την συγκεκριμένη ανάθεση άξονα I/O Link πριν από την αντικατάσταση.
