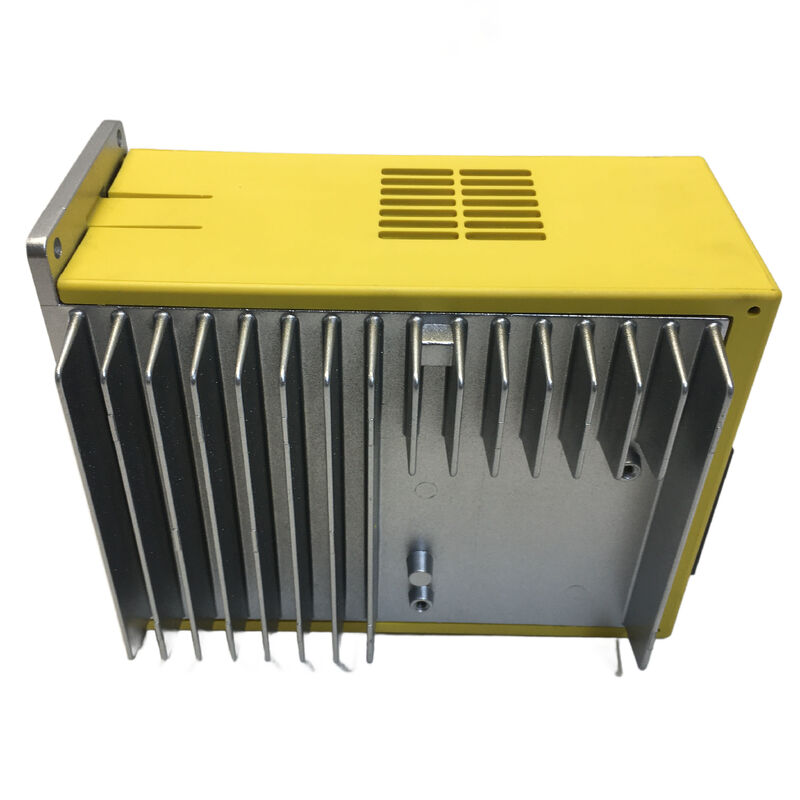

FANUC A06B-6093-H113 — Beta SVU-40, Διεπαφή FSSB Μονοαξονικός Σερβοενισχυτής

Υπάρχουν δύο ερωτήσεις που κάνει ένας μηχανικός συντήρησης όταν αποτυγχάνει μια μονάδα σερβο Beta: "Ποια είναι η διεπαφή;" και "Ποια είναι η ονομαστική τιμή ρεύματος;" Αν κάνετε λάθος σε μία από τις δύο, η μονάδα αντικατάστασης δεν θα λειτουργήσει, ανεξάρτητα από το πόσο γρήγορα αποστέλλεται. Για το A06B-6093-H113, οι απαντήσεις είναι FSSB και 40-class (ονομαστική έξοδος 12.5A) — και και οι δύο αυτές λεπτομέρειες έχουν πραγματικές συνέπειες για το τι είναι αυτή η μονάδα, πώς επικοινωνεί και ποια μοτέρ μπορεί να οδηγήσει.

Η Sande Electric διαθέτει το A06B-6093-H113 σε καινούργια και ελεγμένη-μεταχειρισμένη κατάσταση, με παγκόσμια αποστολή σε 0–3 εργάσιμες ημέρες.

Τι κάνει αυτή τη μονάδα διαφορετική: FSSB σε αυτόνομο SVU

Για να κατανοήσετε τη θέση του A06B-6093-H113 στο οικοσύστημα της FANUC, βοηθά να σκεφτείτε δύο άξονες μεταβλητότητας στους σερβοενισχυτές Beta: την αρχιτεκτονική ισχύος και τη διεπαφή επικοινωνίας.

Από την πλευρά της ισχύος, οι σερβοενισχυτές FANUC Beta (SVU) είναι αυτόνομοι — κάθε μονάδα έχει το δικό της εσωτερικό τροφοδοτικό, μετατρέποντας την εισερχόμενη AC στην DC που χρειάζεται για την έξοδο του ενισχυτή. Αυτή είναι η καθοριστική δομική διαφορά μεταξύ ενός Beta SVU και μιας μονάδας Alpha SVM. Οι μονάδες Alpha SVM αντλούν ισχύ DC από μια κοινή μονάδα τροφοδοσίας τοποθετημένη στην ίδια γραμμή ενισχυτών. αν αυτή η τροφοδοσία αποτύχει, όλες οι μονάδες στη γραμμή πέφτουν μαζί. Το SVU φέρει τη δική του τροφοδοσία, οπότε μπορεί να τοποθετηθεί ανεξάρτητα, οπουδήποτε στο μηχάνημα όπου είναι προσβάσιμη η τροφοδοσία AC. Αυτός είναι ο λόγος για τον οποίο τα SVU Beta είναι η τυπική επιλογή για άξονες που βρίσκονται φυσικά μακριά από το κύριο ντουλάπι ενισχυτών — αυτόματοι εναλλάκτες εργαλείων, σταθμοί περιστροφικών εργαλείων ή δευτερεύοντες άξονες θέσης σε μεγάλα εργαλειομηχανήματα.

Από την πλευρά της επικοινωνίας, η FANUC προσφέρει δύο διαφορετικές επιλογές διεπαφής εντός της σειράς 6093 SVU. Οι υποοικογένειες H15x και H17x χρησιμοποιούν I/O Link, συνδέοντας στο CNC μέσω του PMM και ενός ηλεκτρικού σειριακού καλωδίου. Η υποοικογένεια H11x — συμπεριλαμβανομένου αυτού του H113 — χρησιμοποιείFSSB: το Fiber Optic Serial Servo Bus, την ίδια οπτική διεπαφή υψηλής ταχύτητας που χρησιμοποιείται στις μονάδες σερβο της σειράς Alpha της FANUC. Η φυσική σύνδεση γίνεται μέσω οπτικής ίνας TOCP200, όχι ηλεκτρικού καλωδίου δεδομένων.

Το A06B-6093-H113 είναι επομένως η τομή δύο ιδιοτήτων που δεν εμφανίζονται πάντα μαζί: η ελευθερία θέσης ενός αυτόνομου SVU και η ακρίβεια επικοινωνίας σερβο FSSB οπτικής ίνας υψηλής ταχύτητας. Για τους κατασκευαστές εργαλειομηχανών που λειτουργούν συστήματα CNC βασισμένα σε FSSB και χρειάζονταν επίσης να τοποθετήσουν έναν άξονα μακριά από την κύρια στοίβα ενισχυτών, αυτό το SVU-40 ήταν η λύση.

Το SVU-40 στην περιοχή ρεύματος 6093 FSSB

Εντός της υποοικογένειας FSSB H11x της σειράς 6093, η FANUC παρήγαγε τέσσερις ονομαστικές τιμές ρεύματος:

• H111 — SVU-4 (μικρότερο, για ελαφρύτερα μοτέρ Beta)
• H112 — SVU-12 (μεσαίο-χαμηλό εύρος)
• H113 — SVU-40 (μεσαίο-υψηλό εύρος, ονομαστική έξοδος 12.5A)
• H114 — SVU-80 (υψηλότερο ρεύμα, ονομαστική έξοδος 15A)

Το H113 SVU-40 βρίσκεται στην άνω-μεσαία θέση, σχεδιασμένο για μοτέρ Beta της κατηγορίας 40: τα b4/3000, b8/2000 και παρόμοια μοτέρ που εμφανίζονται σε βαρύτερους βοηθητικούς άξονες — μεγαλύτεροι περιστροφικοί πίνακες, βαρύτεροι μηχανισμοί ATC και δευτερεύοντες άξονες θέσης σε μεγαλύτερα εργαλειομηχανήματα. Αναφέρεται επίσης ως συμβατό με μοτέρ Alpha της κατηγορίας 40 (α4/4000i, α8/3000i) σε διαμορφώσεις με μικτά μοτέρ, γεγονός που διευρύνει το εύρος των μηχανημάτων στα οποία χρησιμοποιείται.

Το επίθημα H113 στην αρίθμηση της FANUC ακολουθεί τη σύμβαση: το πρώτο ψηφίο μετά το H υποδεικνύει τη γενιά της διεπαφής και τα επόμενα ψηφία υποδεικνύουν την κατηγορία ρεύματος. Το H113 σημαίνει την 3η μονάδα στην οικογένεια FSSB SVU H11x — η οποία αντιστοιχεί στο επίπεδο εξόδου SVU-40.

Τεχνικές Προδιαγραφές

H113 έναντι H173: Ο διαχωρισμός FSSB και I/O Link στη σειρά 6093

Ένα κοινό σφάλμα παραγγελίας στη σειρά 6093 είναι η σύγχυση των παραλλαγών FSSB (H11x) με τις παραλλαγές I/O Link (H17x). Και οι δύο είναι μονάδες κατηγορίας SVU-40 με ενσωματωμένα τροφοδοτικά. Και οι δύο είναι φυσικά παρόμοιες σε μέγεθος. Η διαφορά είναι η πλακέτα επικοινωνίας και ο σύνδεσμος.

Το H113 συνδέεται στο CNC μέσω οπτικής ίνας FSSB. Το H173 συνδέεται μέσω I/O Link (ηλεκτρικό σειριακό, μέσω του PMM). Αυτά δεν είναι εναλλάξιμα. Το CNC πρέπει να διαμορφωθεί για έναν τύπο διεπαφής και η καλωδίωση του μηχανήματος δρομολογεί το αντίστοιχο καλώδιο στη θέση του ενισχυτή. Εάν το μηχάνημά σας έχει καλώδιο οπτικής ίνας FSSB δρομολογημένο στη θέση τοποθέτησης του ενισχυτή, η αντικατάσταση πρέπει να είναι το H113 (ή ένας συμβατός ενισχυτής FSSB). Η εγκατάσταση μιας μονάδας I/O Link σε αυτή τη θέση θα οδηγήσει σε σφάλμα επικοινωνίας αμέσως μετά την ενεργοποίηση, ανεξάρτητα από το αν όλες οι άλλες παράμετροι είναι σωστές.

Πριν από την παραγγελία, ελέγξτε την ετικέτα του ενισχυτή στην υπάρχουσα ή αφαιρεθείσα μονάδα, ή επιθεωρήστε τον σύνδεσμο για σύνδεση οπτικής ίνας — αυτό επιβεβαιώνει το FSSB και επιβεβαιώνει ότι το H113 είναι η σωστή προδιαγραφή.

Αποθέματα Καινούργιων και Μεταχειρισμένων: Πρακτική Καθοδήγηση

Οι μονάδες A06B-6093-H113 νέου-παλιού αποθέματος είναι γνήσιο προϊόν FANUC, αχρησιμοποίητο, αποθηκευμένο σωστά. Αυτές φέρουν εγγύηση 12 μηνών από την αποθήκη μας. Για μηχανήματα σε περιβάλλοντα υψηλής παραγωγής όπου η περιθώριο αξιοπιστίας έχει σημασία, το νέο απόθεμα ελαχιστοποιεί τον κίνδυνο.

Οι ελεγμένες μεταχειρισμένες μονάδες προέρχονται από αποσυναρμολογημένα ή αναβαθμισμένα μηχανήματα και ελέγχονται για λειτουργικότητα πριν από την πώληση. Το SVU-40 είναι μια μονοαξονική μονάδα που οδηγεί έναν τυπικά βοηθητικό άξονα χαμηλότερης χρήσης — μεγάλοι περιστροφικοί πίνακες ή μηχανισμοί ATC τείνουν να λειτουργούν διακοπτόμενα παρά συνεχώς, πράγμα που σημαίνει ότι τα εξαρτήματα ισχύος του ενισχυτή είναι συχνά σε καλή κατάσταση ακόμη και σε μονάδες από παλαιότερα μηχανήματα. Το μεταχειρισμένο απόθεμα φέρει εγγύηση 3 μηνών και αποτελεί πρακτική επιλογή για επισκευές με ευαισθησία στο κόστος ή για εφεδρικό απόθεμα.

Επικοινωνήστε μαζί μας πριν από την παραγγελία για να επιβεβαιώσετε την τρέχουσα διαθεσιμότητα και στις δύο καταστάσεις.

Παραγγελία, Πληρωμή & Αποστολή

Παγκόσμια αποστολή με DHL και FedEx εντός 0–3 εργάσιμων ημερών από την επιβεβαίωση πληρωμής. Συνδυασμένη αποστολή διαθέσιμη για πολλαπλά αντικείμενα.

Επιλογές πληρωμής:

• Τραπεζική Μεταφορά (T/T) — όλες οι αξίες παραγγελίας
• PayPal — παραγγελίες έως 500$
• Western Union — όλες οι αξίες παραγγελίας

Οι αγοραστές είναι υπεύθυνοι για τους δασμούς εισαγωγής και τους φόρους που ισχύουν στη χώρα προορισμού.

Εγγύηση & Επιστροφές

Επιστροφές γίνονται δεκτές όταν οι μονάδες φτάνουν κατεστραμμένες, ελλιπείς, όχι όπως περιγράφονται, ή αποδεικνύονται μη λειτουργικές εντός 4 ημερών από την παραλαβή. Η μονάδα πρέπει να επιστραφεί στην αρχική της κατάσταση με την ετικέτα εγγύησης άθικτη, και τα έξοδα επιστροφής αποστολής είναι ευθύνη του αγοραστή. Η εγγύηση δεν καλύπτει ζημιές που προκαλούνται από λανθασμένη εγκατάσταση, λανθασμένες συνδέσεις μοτέρ ή καλωδίων, ή φυσικές ζημιές που προκύπτουν μετά την παράδοση.

Συχνές Ερωτήσεις

Ε1: Πώς μπορώ να επιβεβαιώσω ότι το A06B-6093-H113 είναι η σωστή μονάδα για το μηχάνημά μου, και όχι μια παραλλαγή I/O Link όπως το H173;

 Κοιτάξτε τη φυσική σύνδεση του υπάρχοντος ενισχυτή για το καλώδιο διεπαφής CNC. Η σύνδεση FSSB χρησιμοποιεί οπτική ίνα — ένα λεπτό καλώδιο πλαστικής ή γυάλινης ίνας που καταλήγει σε σύνδεσμο τύπου TOCP200. Το I/O Link χρησιμοποιεί ένα συμβατικό ηλεκτρικό καλώδιο, συνήθως με μικρότερο σύνδεσμο βύσματος. Εάν μπορείτε να δείτε την οπτική ίνα να εισέρχεται στη θύρα οπτικής ίνας JD1A ή ισοδύναμη του ενισχυτή, ο ενισχυτής είναι FSSB και το H113 είναι η σωστή οικογένεια. Επιπλέον, ελέγξτε απευθείας την ετικέτα της αρχικής μονάδας — θα αναγράφει SVU-40 FSSB ή αντίστοιχη διατύπωση, και ο αριθμός εξαρτήματος H113 θα είναι ορατός. Εάν η αρχική μονάδα έχει ήδη αφαιρεθεί και δεν υπάρχουν διαθέσιμα έγγραφα, ελέγξτε το ηλεκτρικό σχηματικό διάγραμμα του μηχανήματος για τον εν λόγω άξονα σερβο, το οποίο θα προσδιορίσει τον τύπο διεπαφής στο διάγραμμα καλωδίωσης.

Ε2: Το H113 αναφέρεται ως SVU-40, αλλά η ονομαστική του έξοδος είναι μόνο 12.5A — γιατί ονομάζεται "40";

Το "40" στο SVU-40 αναφέρεται στην εσωτερική ονομασία κατηγορίας ρεύματος μοτέρ της FANUC, όχι στον απόλυτο αριθμό αμπέρ σε όλες τις περιπτώσεις. Στη σειρά 6093, το SVU-40 είναι ονομαστικό για την οδήγηση μοτέρ στην κατηγορία 40 της FANUC, η οποία περιλαμβάνει μοτέρ όπως το b8/2000 και τα αντίστοιχα μοτέρ κατηγορίας 40A της Alpha. Το ποσό των 12.5A είναι το συνεχές RMS ρεύμα εξόδου υπό κανονικές συνθήκες λειτουργίας. Το στιγμιαίο ρεύμα κατά την επιτάχυνση μπορεί να είναι σημαντικά υψηλότερο από τη συνεχή ονομαστική τιμή, η οποία είναι η σχετική τιμή για την αντιστοίχιση μοτέρ. Η ταξινόμηση "40" καλύπτει αυτή τη στιγμιαία ικανότητα ρεύματος για τα μοτέρ αυτής της κατηγορίας. Το βήμα προς το SVU-80 (H114, 15A συνεχές) χειρίζεται τα βαρύτερα μοτέρ της κατηγορίας 80. Η αντιστοίχιση του ενισχυτή με το μοτέρ με βάση την κατηγορία, αντί μόνο με το συνεχές ρεύμα, είναι η σωστή προσέγγιση.

Ε3: Μετά την εγκατάσταση ενός αντικαταστάτη H113, το CNC εμφανίζει συναγερμό σχετικό με το FSSB 5134 ή 460 κατά την εκκίνηση. Ποιες είναι οι πιθανές αιτίες;

Αυτοί οι συναγερμοί υποδεικνύουν ότι η επικοινωνία FSSB μεταξύ του CNC και του ενισχυτή δεν έχει εγκατασταθεί σωστά. Οι πιο συνηθισμένες αιτίες με σειρά συχνότητας είναι: πρώτον, η οπτική ίνα δεν έχει τοποθετηθεί πλήρως στον σύνδεσμο της νέας μονάδας — οι σύνδεσμοι TOCP200 απαιτούν ένα θετικό κλικ για να ασφαλίσουν, και μια μερικώς εισαγόμενη ίνα θα προκαλέσει διακοπτόμενη ή πλήρη απώλεια σήματος. δεύτερον, η ίδια η ίνα έχει παραβίαση ακτίνας καμπυλότητας που εισήχθη κατά την εγκατάσταση, η οποία εξασθενεί το οπτικό σήμα κάτω από το όριο για αξιόπιστη επικοινωνία. τρίτον, η τροφοδοσία ελέγχου +24V DC του ενισχυτή δεν είναι παρούσα ή είναι κάτω από το όριο — ελέγξτε ότι η τροφοδοσία 24V στη μονάδα είναι εντός προδιαγραφών πριν υποψιαστείτε τη σύνδεση οπτικής ίνας. Ο συναγερμός 5136 (ο αριθμός των ενισχυτών είναι μικρός) υποδεικνύει ότι το CNC βλέπει λιγότερους ενισχυτές στην αλυσίδα FSSB από ό,τι αναμένει η διαμόρφωσή του, πράγμα που συνήθως σημαίνει ότι η νέα μονάδα δεν ανταποκρίνεται καθόλου — αυτό δείχνει πίσω στη σύνδεση οπτικής ίνας ή στην τροφοδοσία ελέγχου.

Ε4: Μπορεί το A06B-6093-H113 να χρησιμοποιηθεί με μοτέρ της σειράς Alpha, όχι μόνο με μοτέρ Beta;

 Ναι, με τις κατάλληλες ρυθμίσεις παραμέτρων μοτέρ. Η σειρά H113 SVU-40 τεκμηριώνεται ως συμβατή με μοτέρ Alpha της κατηγορίας 40, συμπεριλαμβανομένων των α4/4000i και α8/3000i, όταν οι παράμετροι σερβο του CNC έχουν διαμορφωθεί για αυτούς τους τύπους μοτέρ. Στην πράξη, η σειρά 6093 SVU χρησιμοποιήθηκε από κατασκευαστές εργαλειομηχανών σε μικτές διαμορφώσεις όπου ένα Beta SVU οδηγούσε ένα Alpha μοτέρ σε έναν βοηθητικό άξονα — αυτό ήταν ιδιαίτερα συνηθισμένο όπου το Alpha μοτέρ ήταν ήδη εγκατεστημένο στο μηχάνημα για ιστορικούς λόγους, αλλά η αρχιτεκτονική του βοηθητικού άξονα του μηχανήματος απαιτούσε έναν αυτόνομο ενισχυτή SVU. Η κρίσιμη απαίτηση είναι ότι η μέγιστη ζήτηση ρεύματος του μοτέρ ταιριάζει με την κατηγορία εξόδου του ενισχυτή. Η αναντιστοιχία ενός βαρύτερου μοτέρ με έναν ενισχυτή χαμηλότερης ονομαστικής τιμής (ή το αντίστροφο) θα οδηγήσει είτε σε σφάλματα υπερβολικού ρεύματος είτε σε χαμηλή απόδοση.

Ε5: Υπάρχει άμεση αντικατάσταση για το A06B-6093-H113, ή έχει καταργηθεί εντελώς χωρίς νεότερο ισοδύναμο;

Η σειρά 6093 έχει καταργηθεί από τη FANUC ως τρέχον προϊόν παραγωγής. Δεν υπάρχει νεότερο ισοδύναμο άμεσης αντικατάστασης που να χρησιμοποιεί την ίδια φυσική μορφή, συνδέσμους και σύνολο παραμέτρων — η επόμενη γενιά, η σειρά 6114 (SVM1-40i με FSSB), χρησιμοποιεί διαφορετική φυσική μορφή και απαιτεί σύνδεση σε κοινό τροφοδοτικό αντί να λειτουργεί ως αυτόνομο SVU. Για μηχανήματα σχεδιασμένα γύρω από την αρχιτεκτονική 6093 SVU, η εύρεση της σωστής μονάδας 6093 είναι η πρακτική οδός για μια αποκατάσταση ίδια με την αρχική. Μια αναβάθμιση στην γενιά 6114 θα απαιτούσε την αντικατάσταση της αρχιτεκτονικής τροφοδοσίας για αυτόν τον άξονα, την αλλαγή της διάταξης τοποθέτησης του ενισχυτή και την ενημέρωση των παραμέτρων σερβο του CNC — ένα σημαντικό έργο. Για τα περισσότερα σενάρια συντήρησης, ένα ελεγμένο μεταχειρισμένο ή καινούργιο-παλιό απόθεμα H113 είναι η ταχύτερη, πιο οικονομική και λιγότερο διαταρακτική λύση.
