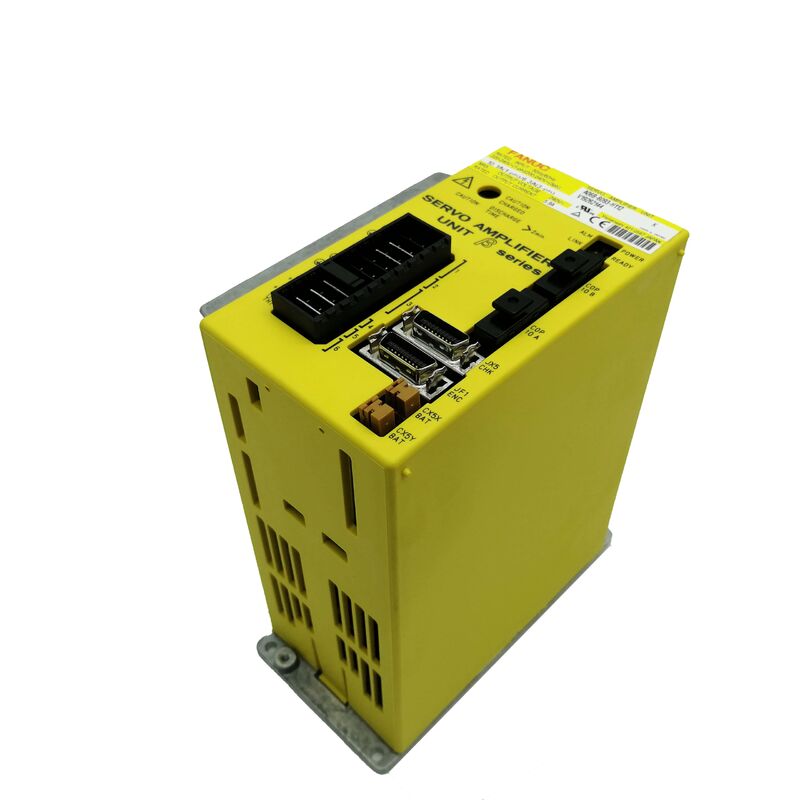

FANUC A06B-6093-H112 — Beta SVU-20 FSSB, Η Μονάδα Οδήγησης Μεσαίας Κλίμακας Αυτόνομης Λειτουργίας με Ενσωματωμένη Αποθήκευση Παραμέτρων

Η επιλογή του λάθος τύπου ρεύματος είναι το πιο αποφεύξιμο σφάλμα προμήθειας στη σειρά 6093. Τα SVU-20 και SVU-40 είναι φυσικά παρόμοια, τοποθετούνται στα ίδια σημεία και λειτουργούν στην ίδια οπτική διεπαφή FSSB — αλλά οι κινητήρες που οδηγούν είναι διαφορετικοί, και η χωρητικότητα ρεύματος δεν είναι εναλλάξιμη. Το A06B-6093-H112 είναι η μονάδα SVU-20: ονομαστική έξοδος 5.9A, το μεσαίο σημείο στην περιοχή FSSB 6093, και η σωστή επιλογή για την κατηγορία κινητήρων beta στην οποία ταιριάζει.

Υπάρχει ένα δεύτερο πράγμα σχετικά με αυτήν τη μονάδα που επηρεάζει κάθε εργασία αντικατάστασης, και είναι εύκολο να το παραβλέψετε: οι παράμετροι στη σειρά 6093 beta αποθηκεύονται στην ίδια την μονάδα οδήγησης, όχι στο CNC. Όταν αυτή η μονάδα αποτύχει και χρειαστεί αντικατάσταση, οι παράμετροι του σερβοκινητήρα φεύγουν μαζί με την παλιά μονάδα, εκτός αν έχουν αποθηκευτεί προηγουμένως. Η κατανόηση αυτού πριν από την παραγγελία σας έχει τόση σημασία όσο και η επιβεβαίωση του αριθμού ανταλλακτικού.

Η Sande Electric διαθέτει το A06B-6093-H112 σε καινούργια και ελεγμένη-μεταχειρισμένη κατάσταση, με παγκόσμια αποστολή σε 0–3 εργάσιμες ημέρες.

Το SVU-20 στο Κλιμακωτό Ρεύματος FSSB 6093

Η υποοικογένεια H11x FSSB της σειράς 6093 καλύπτει τέσσερις βαθμίδες εξόδου, καθεμία αντιστοιχισμένη σε διαφορετική κατηγορία σερβοκινητήρων beta (και μικρών alpha):

H111 — SVU-4 — μικρότερο, για ελαφρύτερους κινητήρες beta σε εφαρμογές ελάχιστου φορτίου
H112 — SVU-20 — μεσαίο-χαμηλό εύρος, ονομαστική 5.9A, για κινητήρες beta της κατηγορίας 20
H113 — SVU-40 — μεσαίο-υψηλό εύρος, ονομαστική 12.5A, για κινητήρες beta της κατηγορίας 40
H114 — SVU-80 — υψηλότερο ρεύμα, ονομαστική 15A, για τους βαρύτερους κινητήρες beta

Το H112 SVU-20 αντιστοιχίζεται ειδικά σε κινητήρες FANUC beta της μεσαίας-χαμηλής κατηγορίας: τους b2/3000, b3/3000 και παρόμοιους κινητήρες που εμφανίζονται σε βοηθητικούς άξονες ελαφρύτερου φορτίου. Αυτοί είναι συνήθως οι μικρότεροι περιστροφικοί ευρετηριαστές, οι ελαφρύτεροι μηχανισμοί ATC ή οι δευτερεύοντες άξονες θέσης σε συμπαγή εργαλειομηχανές — άξονες όπου οι απαιτήσεις ροπής και αδράνειας δεν δικαιολογούν την αναβάθμιση στην κατηγορία 40.

Η χρήση ενός H113 (SVU-40) σε μια θέση σχεδιασμένη για το H112 δεν θα προκαλέσει ζημιά στις περισσότερες περιπτώσεις, αλλά είναι υπερβολική προδιαγραφή. Η χρήση ενός H111 (SVU-4) θα ήταν υποπροδιαγραφή και θα δημιουργούσε συναγερμούς υπερβολικού ρεύματος. Το H112 είναι η σωστή μονάδα για μηχανές όπου η θέση οδήγησης του άξονα σχεδιάστηκε γύρω από την ικανότητα ρεύματος SVU-20.

Τι Σημαίνει Πραγματικά "Παράμετροι Αποθηκευμένες στη Μονάδα Οδήγησης"

Η περισσότερη εμπειρία με συστήματα σερβοκινητήρων FANUC περιλαμβάνει τη σειρά SVM alpha, όπου οι παράμετροι του σερβοκινητήρα βρίσκονται στη μνήμη παραμέτρων του CNC. Αντικαταστήστε μια αποτυχημένη μονάδα SVM και οι παράμετροι παραμένουν στο CNC — η νέα μονάδα τις λαμβάνει κατά την πρώτη αρχικοποίηση.

Η σειρά SVU beta 6093 λειτουργεί διαφορετικά. Σε αυτές τις μονάδες, οι παράμετροι του άξονα σερβοκινητήρα διατηρούνται στην ίδια τη μονάδα οδήγησης. Όταν αφαιρείτε την παλιά μονάδα οδήγησης, το σύνολο παραμέτρων φεύγει μαζί της. Η εγκατάσταση ενός νέου H112 χωρίς την προηγούμενη επαναφορά των παραμέτρων σημαίνει ότι ο άξονας δεν θα συμπεριφερθεί σωστά μέχρι να γραφτεί ξανά το σύνολο παραμέτρων στη νέα μονάδα.

Η διαδικασία δημιουργίας αντιγράφων ασφαλείας και επαναφοράς εξαρτάται από τη σειρά CNC. Για ελεγκτές στις οικογένειες 16i, 18i, 21i, 20i και PowerMate-iD/iH, οι παράμετροι αποθηκεύονται και επαναφέρονται μέσω της λειτουργίας Power Mate CNC Manager (PMM) στο μενού του CNC. Οι βασικές παράμετροι PMM που διέπουν αυτήν τη διαδικασία περιλαμβάνουν την παράμετρο 960.0 (SLV — αριθμός δευτερευόντων που εμφανίζονται), 960.1 και 960.2 (MD1/MD2 — προορισμός για είσοδο/έξοδο παραμέτρων), και 960.3 (PMN — κατάσταση ενεργοποίησης/απενεργοποίησης PMM). Πριν αφαιρεθεί το αρχικό H112, το αντίγραφο ασφαλείας των παραμέτρων πρέπει να γραφτεί είτε στον αποθηκευτικό χώρο προγραμμάτων του CNC είτε σε κάρτα μνήμης, ανάλογα με τη ρύθμιση MD1/MD2.

Αυτό δεν είναι μοναδικό για το H112 — ισχύει για όλες τις μονάδες SVU beta 6093. Αλλά αξίζει να αναφερθεί ξεκάθαρα επειδή είναι το βήμα που παραλείπεται συχνότερα από μηχανικούς που έχουν συνηθίσει να αντικαθιστούν μονάδες SVM alpha και υποθέτουν ότι ισχύουν οι ίδιοι κανόνες.

H112 vs H102: Ο Διαχωρισμός Διεπαφής SVU-20

Η κατηγορία ρεύματος SVU-20 εμφανίζεται δύο φορές στη σειρά 6093, χωρισμένη ανά τύπο διεπαφής. Το H112 χρησιμοποιεί FSSB — την ίδια οπτική διαύλο σερβοκινητήρων που χρησιμοποιείται στη σειρά alpha της FANUC. Το H102 χρησιμοποιεί Τύπου Β — ένα διαφορετικό πρωτόκολλο διεπαφής, που μερικές φορές αναφέρεται και ως διεπαφή PWM σε ορισμένη τεκμηρίωση της FANUC.

Και οι δύο είναι μονάδες SVU-20 αυτόνομης λειτουργίας ενός άξονα με πανομοιότυπες ονομαστικές τιμές ρεύματος και την ίδια αρχιτεκτονική ενσωματωμένου τροφοδοτικού. Οι φυσικές διαστάσεις είναι παρόμοιες. Αλλά το καλώδιο επικοινωνίας είναι διαφορετικό, η διάταξη των συνδετήρων διαφέρει, και η διαμόρφωση του CNC πρέπει να ταιριάζει με τον τύπο διεπαφής της εγκατεστημένης μονάδας.

Εάν το καλώδιο σερβοκινητήρα του μηχανήματος για αυτήν τη θέση άξονα είναι οπτική ίνα (τύπου TOCP200), η αντικατάσταση πρέπει να είναι το H112. Εάν είναι καλώδιο ηλεκτρικής διεπαφής για Τύπου Β, η μονάδα είναι το H102. Η εγκατάσταση λανθασμένου τύπου διεπαφής προκαλεί άμεσο σφάλμα επικοινωνίας κατά την εκκίνηση και ο άξονας δεν θα λειτουργήσει. Επιβεβαιώστε τον τύπο καλωδίου στο σημείο σύνδεσης της μονάδας οδήγησης πριν από την παραγγελία.

Τεχνικές Προδιαγραφές

Νέο Απόθεμα vs Μεταχειρισμένο Απόθεμα: Πώς να Σκεφτείτε Αυτήν τη Μονάδα

Οι μονάδες SVU-20 οδηγούν ελαφρύτερους βοηθητικούς άξονες — άξονες που κάνουν κύκλους διακοπτόμενα αντί για συνεχή λειτουργία. Ένας περιστροφικός ευρετηριαστής που κινείται μία φορά ανά κύκλο εξαρτήματος, ή ένας ATC που ενεργοποιείται για λίγα δευτερόλεπτα σε κάθε αλλαγή εργαλείου, συσσωρεύει πολύ λιγότερες ώρες λειτουργίας από έναν κύριο άξονα μηχανικής κατεργασίας που λειτουργεί πλήρη κύκλο όλη την ημέρα. Αυτό το μοτίβο χρήσης σημαίνει ότι οι μεταχειρισμένες μονάδες που προέρχονται από αποσυναρμολογημένα μηχανήματα είναι συχνά σε πραγματικά καλή κατάσταση, με περιορισμένη φθορά στα εξαρτήματα ισχύος.

Οι καινούργιες μονάδες H112 (new-old-stock) είναι γνήσια αχρησιμοποίητα προϊόντα FANUC και φέρουν εγγύηση αποθήκης 12 μηνών — η σωστή επιλογή όπου το μέγιστο περιθώριο αξιοπιστίας ή ένα επερχόμενο μεγάλο διάστημα συντήρησης είναι προτεραιότητα.

Οι ελεγμένες μεταχειρισμένες μονάδες φέρουν εγγύηση 3 μηνών και αποτελούν μια πρακτική επιλογή για επισκευές με ευαισθησία στο κόστος, εφεδρικό απόθεμα ή καταστάσεις όπου η προγραμματισμένη διάρκεια ζωής του μηχανήματος δεν δικαιολογεί το πριμ του νέου αποθέματος.

Επικοινωνήστε μαζί μας για να επιβεβαιώσετε την τρέχουσα διαθεσιμότητα και στις δύο καταστάσεις πριν από την παραγγελία.

Παραγγελία, Πληρωμή & Αποστολή

Παγκόσμια αποστολή μέσω DHL και FedEx εντός 0–3 εργάσιμων ημερών από την επιβεβαίωση πληρωμής. Η συνδυασμένη αποστολή είναι διαθέσιμη για πολλαπλά αντικείμενα.

Πληρωμή:

• Τραπεζική Μεταφορά (T/T) — όλες οι αξίες παραγγελίας
• PayPal — παραγγελίες έως 500$
• Western Union — όλες οι αξίες παραγγελίας

Οι εισαγωγικοί δασμοί και οι τοπικοί φόροι είναι ευθύνη του αγοραστή στον προορισμό.

Εγγύηση & Επιστροφές

Επιστροφές γίνονται δεκτές για μονάδες που φτάνουν κατεστραμμένες, ελλιπείς, όχι όπως περιγράφονται, ή επιβεβαιώνονται ως μη λειτουργικές εντός 4 ημερών από την παραλαβή. Η μονάδα πρέπει να επιστραφεί στην αρχική της κατάσταση με την ετικέτα εγγύησης άθικτη. τα έξοδα αποστολής επιστροφής βαρύνουν τον αγοραστή. Η εγγύηση δεν καλύπτει ζημιές που προκαλούνται από λανθασμένη εγκατάσταση, λανθασμένη αντιστοίχιση κινητήρα ή φυσική ζημιά μετά την παράδοση.

Συχνές Ερωτήσεις

Ε1: Τα H112 και H102 είναι και τα δύο ονομαστικής ισχύος SVU-20 — μπορώ να χρησιμοποιήσω το ένα για να αντικαταστήσω το άλλο; Όχι. Παρά το ότι μοιράζονται την κατηγορία ρεύματος SVU-20 και την ίδια ονομαστική έξοδο ρεύματος 5.9A, τα H112 και H102 χρησιμοποιούν θεμελιωδώς διαφορετικές διεπαφές επικοινωνίας. Το H112 συνδέεται στο CNC μέσω οπτικής ίνας FSSB. το H102 χρησιμοποιεί τη διεπαφή Τύπου Β (ηλεκτρική σειριακή σύνδεση). Αυτές οι διεπαφές χρησιμοποιούν διαφορετικούς συνδετήρες, διαφορετικούς τύπους καλωδίων και διαφορετικές παραμέτρους διαμόρφωσης CNC. Η εγκατάσταση ενός H102 σε μια θέση καλωδιωμένη για FSSB, ή αντίστροφα, οδηγεί σε άμεσο σφάλμα επικοινωνίας — το CNC δεν θα αναγνωρίσει τη μονάδα οδήγησης. Πριν από την παραγγελία, αναγνωρίστε φυσικά τον τύπο καλωδίου στη θέση τοποθέτησης της μονάδας οδήγησης: οπτική ίνα σημαίνει H112. το ηλεκτρικό καλώδιο Τύπου Β σημαίνει H102. Η ετικέτα στην αρχική αποτυχημένη μονάδα, αν είναι ακόμα ορατή, θα αναφέρει επίσης τον τύπο διεπαφής.

Ε2: Έχω ακούσει ότι οι μονάδες beta SVU αποθηκεύουν παραμέτρους εσωτερικά. Τι ακριβώς σημαίνει αυτό για μια εργασία αντικατάστασης; Σημαίνει ότι οι παράμετροι του σερβοκινητήρα του άξονα — τα δεδομένα ρύθμισης που λένε στη μονάδα οδήγησης πώς να συμπεριφέρεται με τον συγκεκριμένο κινητήρα της — αποθηκεύονται σε μη πτητική μνήμη μέσα στην ίδια τη μονάδα H112, όχι στον ελεγκτή CNC. Όταν αφαιρεθεί η αρχική μονάδα οδήγησης, αυτές οι παράμετροι φεύγουν μαζί της, εκτός αν είχαν προηγουμένως δημιουργηθεί αντίγραφα ασφαλείας. Για να αποθηκευτούν οι παράμετροι, το CNC πρέπει να είναι συνδεδεμένο στη μονάδα οδήγησης ενώ είναι ακόμα λειτουργικό (ή τουλάχιστον ενεργοποιημένο), και η δημιουργία αντιγράφων ασφαλείας γίνεται μέσω της λειτουργίας Power Mate CNC Manager στο μενού του CNC. Το αντίγραφο ασφαλείας μπορεί να αποθηκευτεί στον αποθηκευτικό χώρο προγραμμάτων του CNC ή σε κάρτα μνήμης ανάλογα με τη ρύθμιση προορισμού παραμέτρων. Μόλις εγκατασταθεί και ενεργοποιηθεί το νέο H112, οι αποθηκευμένες παράμετροι γράφονται πίσω στη νέα μονάδα μέσω της ίδιας διεπαφής PMM. Η παράλειψη αυτού του βήματος δημιουργίας αντιγράφων ασφαλείας σημαίνει ότι ο άξονας είτε δεν θα αρχικοποιηθεί σωστά είτε θα λειτουργεί με λανθασμένη ρύθμιση μετά την αλλαγή, απαιτώντας χειροκίνητη επανα-παραμετροποίηση από την τεκμηρίωση του μηχανήματος.

Ε3: Μετά την εγκατάσταση ενός αντικαταστάτη H112, ο άξονας κάνει σωστά την αρχική του θέση αλλά λειτουργεί με αισθητά περισσότερους κραδασμούς από πριν. Ποια είναι η πιθανή αιτία; Στη συντριπτική πλειοψηφία των περιπτώσεων, αυτό υποδηλώνει ότι οι παράμετροι του σερβοκινητήρα δεν μεταφέρθηκαν επιτυχώς στη νέα μονάδα, ή επαναφέρθηκαν από ένα ξεπερασμένο αντίγραφο ασφαλείας. Το H112 είναι εργοστασιακά ρυθμισμένο με προεπιλεγμένες παραμέτρους που μπορεί να μην ταιριάζουν με τον συγκεκριμένο κινητήρα, την αδράνεια φορτίου και τα μηχανικά χαρακτηριστικά του άξονα του μηχανήματος. Οι ενισχύσεις του βρόχου σερβοκινητήρα — ιδιαίτερα η ενίσχυση του βρόχου ταχύτητας και η ενίσχυση του βρόχου θέσης — πρέπει να ταιριάζουν με τις αρχικές ρυθμισμένες τιμές για να λειτουργεί ομαλά ο άξονας. Ελέγξτε τις τρέχουσες ενεργές παραμέτρους σε σύγκριση με το αποθηκευμένο αντίγραφο ασφαλείας: οι αποκλίσεις στην αναλογική ενίσχυση του βρόχου ταχύτητας (παράμετρος 2021), την ολοκληρωτική ενίσχυση (2022) και την ενίσχυση του βρόχου θέσης (2084 σε τυπικά συστήματα 16i/18i) είναι οι πιο συχνές πηγές κραδασμών μετά την αντικατάσταση. Εάν δεν υπάρχει αντίγραφο ασφαλείας παραμέτρων, η λίστα παραμέτρων της τεκμηρίωσης του μηχανήματος είναι η αναφορά, ή ένας εκπαιδευμένος μηχανικός σέρβις της FANUC μπορεί να επαναρυθμίσει τον άξονα από την αρχή.

Ε4: Το μηχάνημά μου χρησιμοποιεί CNC 16i. Μετά την επαναφορά των παραμέτρων, η οθόνη PMM εμφανίζει τον άξονα αλλά υποδεικνύει μια προειδοποίηση τύπου "δεν ταιριάζει παράμετρος δευτερεύοντος". Είναι ελαττωματική η μονάδα οδήγησης; Όχι απαραίτητα. Αυτή η προειδοποίηση συνήθως σημαίνει ότι ορισμένες παράμετροι στη νεοεγκατεστημένη μονάδα οδήγησης δεν ταιριάζουν με αυτό που αναμένει το CNC με βάση τα δικά του αποθηκευμένα αρχεία της τελευταίας γνωστής κατάστασης της μονάδας οδήγησης. Αυτό μπορεί να συμβεί όταν: το αντίγραφο ασφαλείας λήφθηκε σε διαφορετικό σημείο από την τελευταία ρύθμιση της μονάδας οδήγησης. η μονάδα οδήγησης αντικατάστασης έχει μια ελαφρώς διαφορετική αναθεώρηση firmware που άλλαξε ορισμένες περιοχές παραμέτρων. ή η διαδικασία επαναφοράς ολοκληρώθηκε μόνο μερικώς. Το πρώτο βήμα είναι να επαληθεύσετε ότι το πλήρες σύνολο παραμέτρων γράφτηκε στη νέα μονάδα — επιστρέψτε στη διαδικασία επαναφοράς PMM και επιβεβαιώστε ότι κάθε ομάδα παραμέτρων έγινε αποδεκτή χωρίς μηνύματα σφάλματος. Εάν η αναντιστοιχία παραμένει για συγκεκριμένες παραμέτρους, συγκρίνετε τις τιμές που εμφανίζονται στην προειδοποίηση με την αρχική τεκμηρίωση αρχικής ρύθμισης του μηχανήματος και διορθώστε τις χειροκίνητα. Αυτός ο τύπος ασυμφωνίας επιλύεται μέσω διόρθωσης παραμέτρων και δεν υποδηλώνει σφάλμα υλικού στη νέα μονάδα.

Ε5: Είναι δυνατόν να χρησιμοποιηθεί μια μονάδα FSSB υψηλότερης ονομαστικής ισχύος — ας πούμε, ένα H113 (SVU-40) — ως προσωρινή εφεδρεία για μια θέση H112 εάν ένα σωστό H112 δεν είναι άμεσα διαθέσιμο; Ηλεκτρικά, ένα H113 μπορεί να οδηγήσει έναν κινητήρα beta κατηγορίας 20 χωρίς να τον καταστρέψει — η μονάδα οδήγησης έχει περισσότερο περιθώριο ρεύματος από ό,τι θα ζητήσει ποτέ ο κινητήρας, και ο κινητήρας δεν θα τραβήξει πέρα από τα δικά του όρια σχεδιασμού ανεξάρτητα από το τι μπορεί να παραδώσει η μονάδα οδήγησης. Ωστόσο, το σύστημα αναγνώρισης ενισχυτή σερβοκινητήρα του CNC διαβάζει τα δεδομένα αναγνώρισης της μονάδας οδήγησης μέσω FSSB κατά την αρχικοποίηση, και εάν η μέγιστη προδιαγραφή ρεύματος της μονάδας οδήγησης δεν ταιριάζει με τη διαμόρφωση για την οποία έχει ρυθμιστεί ο άξονας του CNC, μπορεί να ενεργοποιηθεί ο συναγερμός 466 (σφάλμα συνδυασμού κινητήρα/ενισχυτή), εμποδίζοντας την ενεργοποίηση του άξονα. Εάν συμβεί αυτό εξαρτάται από το πόσο αυστηρά η συγκεκριμένη έκδοση CNC επιβάλλει τον έλεγχο συνδυασμού κινητήρα-ενισχυτή. Στην πράξη, μια προσωρινή αντικατάσταση μερικές φορές λειτουργεί για βασικούς ελέγχους θέσης, αλλά δεν είναι μια πιστοποιημένη συμβατή αλλαγή και δεν πρέπει να αντιμετωπίζεται ως μόνιμη λύση. Επιβεβαιώστε με τις παραμέτρους του CNC σας πριν από την προσπάθεια. εάν εμφανιστεί ο συναγερμός 466, ο άξονας δεν θα ενεργοποιηθεί μέχρι να εγκατασταθεί ένα σωστά ονομασμένο H112.
