FANUC A16B-2200-0956

Αριθμός μέρους:Α16Β-2200-0956

Παρασκευαστής:Εταιρεία FANUC (Ιαπωνία)

Τύπος προϊόντος:Πίνακες PCB Ε/Υ μηχανής ∆ τύπος νεροχύτη

Η φυσική διεπαφή μεταξύ λογικής PMC και υλικού μηχανής

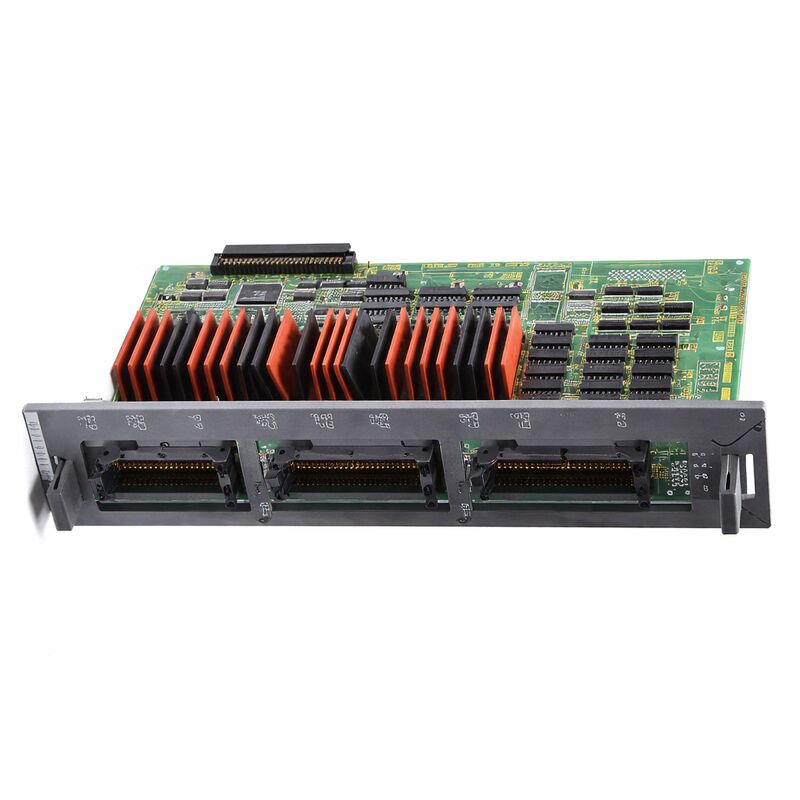

Το A16B-2200-0956 είναι η πλακέτα I/O του μηχανήματος για το FANUC σειράς 16-A CNC ̇ η πλακέτα που συνδέει το πρόγραμμα σκάλας του PMC με τις φυσικές συσκευές του μηχανήματος.Και το σήμα του κουμπιού που διαβάζει το PMC φτάνει μέσω των 104 εισόδων αυτού του πίνακαΚάθε περιστροφή ρελέ, βαλβίδα ηλεκτροσόκ, δείκτης λάμπας, και βοηθητικός κινητήρας επαφής εντολή που στέλνει το PMC πηγαίνει έξω μέσω των 72 εξόδων του.Η μέτρηση 104/72 σημείων χειρίζεται ένα σημαντικό μηχάνημα με σύνθετη αυτοματοποίηση.

Τα τρανζίστορα εξόδου είναι τύπου νεροχύτη: όταν το PMC εντοπίζει μια έξοδο ON, το τρανζίστορ συνδέει το τερματικό εξόδου με το έδαφος (0V),συμπλήρωση της τρέχουσας διαδρομής μέσω του φορτίου από τη θετική τροφοδοσίαΗ διακόπτηση του τρανζίστορ είναι γρήγορη, αθόρυβη και χωρίς φθορά, χειρίζεται χιλιάδες λειτουργίες το λεπτό χωρίς υποβάθμιση της επαφής.

Το σήμα πεδίου οδηγεί ένα LED μέσα σε ένα οπτικό ζεύγος.ο φωτοανιχνευτής στην πλευρά του ελεγκτή διαβάζει την κατάσταση χωρίς ηλεκτρική σύνδεση με την καλωδίωση πεδίουΗ απομόνωση αυτή εμποδίζει τον ηλεκτρικό θόρυβο που είναι αναπόφευκτος σε συνδυασμό με τα καλώδια ισχύος του κινητήρα και τις γραμμές τροφοδοσίας με ηλεκτροσόκ σε ένα ντουλάπι μηχανών εργαλείων.αποτρέποντας την ενεργοποίηση ψευδούς εισόδου χωρίς φυσικό γεγονός στο μηχάνημα.

-0956 έναντι συναφών παραλλαγών

Η σειρά A16B-2200 περιλαμβάνει αρκετές διαμορφώσεις πλατφόρμας Ε/Υ για την σειρά 16-Α. Η -0956 είναι ο τύπος νεροχύτη χωρίς υπερβολική ταχύτητα. The high-speed skip function (present in -0950 and -0952 variants) is needed only for precision probing and tool measurement cycles where the CNC must latch axis position at the exact moment a probe triggersΕάν το μηχάνημα δεν χρησιμοποιεί κύκλους υψηλής ταχύτητας, το -0956 παρέχει την ίδια χωρητικότητα I/O 104/72 χωρίς τα πρόσθετα κυκλώματα.

Η παραλλαγή τύπου πηγής συντροφιάς (-0986) παρέχει τον ίδιο αριθμό σημείων 104/72 με τους οδηγούς εξόδου PNP (sourcing).Οι τύποι νεροχύτη και πηγής δεν είναι εναλλάξιμοι . Η τοποθέτηση του λανθασμένου τύπου αντιστρέφει όλη τη λογική εξόδου. Επιβεβαιώστε τον τύπο εξόδου της αρχικής πλακέτας από την ετικέτα της πριν από την προμήθεια αντικατάστασης.

Βασικές προδιαγραφές

Γενικές ερωτήσεις

Ερώτηση 1: Μετά από ένα κύμα ισχύος, πολλές εισροές διαβάζονται ενεργές ακόμη και με συσκευές πεδίου που έχουν επιβεβαιωθεί.

Ένα κύμα που υπερφορτώνει τους οπτοσύνδεσμους μπορεί να κλείσει μόνιμα τους φωτοανιχνευτές στην αγωγική κατάσταση, κάνοντας τις εισροές να εμφανίζονται ενεργές ανεξάρτητα από την κατάσταση της συσκευής πεδίου.Πολλαπλές ταυτόχρονες λανθασμένες καταστάσεις εισόδου μετά από ένα συμβάν υπερβολικής έντασης συνάδουν με βλάβη του οπτικού ζευγαριού.

Ε2: Μερικά συγκεκριμένα κανάλια εξόδου σταμάτησαν να λειτουργούν.

Ελέγξτε την ασφάλεια ή την προστασία από υπερστροφή για την πληγείσα ομάδα εξόδου ̇ ορισμένες ομάδες εξόδου μοιράζονται μια κοινή ασφάλεια και μια ανατιναγμένη ασφάλεια σταματά όλες τις εξόδους σε αυτή την ομάδα ενώ άλλες παραμένουν ενεργές.Εάν οι ασφάλειες είναι άθικτες και η PMC επιβεβαιώνει ότι οι διευθύνσεις είναι ON, τα τρανζίστορα εξόδου έχουν χαλάσει και η πλακέτα χρειάζεται επισκευή ή αντικατάσταση.

Ε3: Μετά την αντικατάσταση του A16B-2200-0956, ορισμένες εισροές που λειτουργούσαν τώρα διαβάζονται εσφαλμένα.

Οι λανθασμένες ενδείξεις μετά την αντικατάσταση της πλακέτας είναι συνήθως ένα πρόβλημα καθίσματος των συνδέσμων. Ένας μερικώς εισαγόμενος συνδέσμος αφήνει μερικά κανάλια εισόδου αποσυνδεδεμένα.Βεβαιωθείτε ότι όλα τα συνδέσμους είναι πλήρως και σταθερά καθισμέναΕπιβεβαιώστε επίσης ότι οποιεσδήποτε διαμορφώσεις διευθύνσεων I/O, διακόπτες ή παραμέτρους στην πλακέτα αντικατάστασης ταιριάζουν με την αρχική εγκατάσταση.

Ε4: Είναι ο A16B-2200-0956 εναλλάξιμος με τον A16B-2200-0986;

Και τα δύο έχουν 104/72 I/O χωρίς υπερβολική ταχύτητα, αλλά το -0956 είναι τύπου νεροχύτη και το -0986 είναι τύπου πηγής.Η καλωδίωση του πεδίου μηχανής είναι κατασκευασμένη για μια πολικότητα εξόδου. Η προσαρμογή του λανθασμένου τύπου αντιστρέφει όλη τη λογική εξόδου.Πάντα να ταιριάζει ακριβώς με τον τύπο της αρχικής σανίδας.

Ε5: Το μηχάνημα παράγει διαλείπουσες συναγερμούς συνδέσμου I / O PMC που καθαρίζουν τον κύκλο ισχύος.

Οι διαλείπουσες συναγερμοί συνδέσμου I / O που διαγράφονται κατά την επανεκκίνηση, χωρίς ορατή βλάβη του υλικού, προκαλούνται συνήθως από την γήρανση των ηλεκτρολυτικών πυκνωτών στο τμήμα τροφοδοσίας της πλακέτας.Οι υποβαθμισμένοι πυκνωτές επιτρέπουν κυματισμό τροφοδοσίας που παράγει περιστασιακά σφάλματα επικοινωνίαςΗ βλάβη είναι διαλείπουσα επειδή οι πυκνωτές είναι περιθωριακοί, όχι πλήρως αποτυχημένοι.
