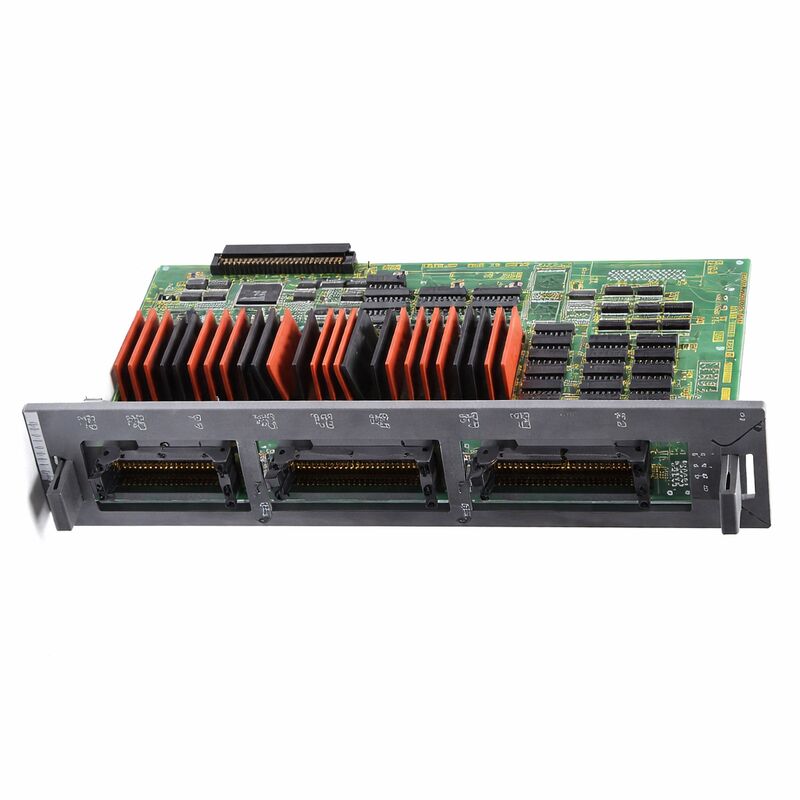

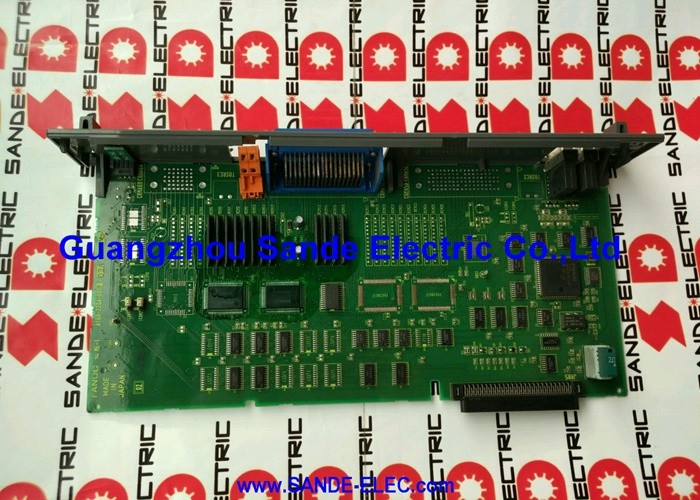

FANUC A16B-2200-0955∙ Πίνακες I/O τύπου 104/80 χωρίς υψηλής ταχύτητας

Αριθμός μέρους:Α16Β-2200-0955

Παρασκευαστής:Εταιρεία FANUC (Ιαπωνία)

Τύπος προϊόντος:Πίνακες PCB εισόδου/εξόδου μηχανής (τύπος νεροχύτη)

Σειρά πίνακα:Α16Β-2200

Διαμόρφωση I/O:104 Ψηφιακές εισροές (DI) / 80 Ψηφιακές εξόδους (DO)

Τύπος εξόδου:Σάπιο (NPN, στάθμευση ρεύματος)

Υψηλής ταχύτητας:Δεν περιλαμβάνεται

Συστήματα συμβατά:FANUC σειρά 16, 18 CNC

Σύνοψη

Το A16B-2200-0955 είναι μια πλακέτα I/O μηχανής υψηλής χωρητικότητας για τους ελεγκτές CNC των σειρών 16 και 18 της FANUC,που παρέχει 104 ψηφιακές εισόδους και 80 ψηφιακές εξόδους σε διαμόρφωση εξόδου τύπου νεροχύτη χωρίς τη λειτουργία υπερβολικής ταχύτητας.

Είναι η φυσική διεπαφή μεταξύ της λογικής PMC του ελεγκτή CNC και των ηλεκτρικών συσκευών του εργαλείου της μηχανήςκαι ο κινητήρας που χρησιμοποιεί το σύστημα αυτοματισμού της μηχανής συνδέεται με ή μέσω αυτής της πλακέτας.

Σε σύγκριση με το A16B-2200-0956 (το οποίο παρέχει 72 ψηφιακές εξόδους), το A16B-2200-0955 προσθέτει 8 περισσότερα κανάλια εξόδου, ανεβάζοντας το σύνολο σε 80.

Αυτή η πρόσθετη χωρητικότητα το καθιστά πιο κατάλληλο για μηχανές με πιο ελεγχόμενες εξόδους, όπου ο αρχικός αριθμός των 72 εξόδων δεν ήταν επαρκής.

Περισσότεροι κυλινδρικοί κυλινδρικοί κυλινδρικοί κυλινδρικοί κυλινδρικοί κυλινδρικοί κυλινδρικοί κυλινδρικοί κυλινδρικοί κυλινδρικοί κυλινδρικοί κυλινδρικοί κυλινδρικοί κυλινδρικοί κυλινδρικοί κυλινδρικοί κυλινδρικοί κυλινδρικοί κυλινδρικοί κυλινδρικοί κυλινδρικοί κυλινδρικοί κυλινδρικοί κυλινδρικοί κυλινδρικοί κυλινδρικοί κυλινδρικοί κυλινδρικοί κυλινδρικοί κυλινδρικοί κυλινδρικοί κυλινδρικοί κυλινδρικοί κυλινδρικοί κυλινδρικοί κυλινδρικοί κυλινδρικοί κυλινδρικοί κυλινδρικοί κυλινδρικοί κυλινδρικοί κυλινδρικοί κυλινδρικοί κυλινδρικοί κυλινδρικοί κυλινδρικοί κυλινδρικοί κυλινδρικοί κυλινδρικοί κυλινδρικοί

Τα 104 κανάλια εισόδου και τα 80 κανάλια εξόδου της πλακέτας οργανώνονται σε ομάδες και σχετίζονται με συγκεκριμένες περιοχές διευθύνσεων I/O PMC.

Το πρόγραμμα σκάλας PMC διαβάζει τις διευθύνσεις εισόδου για να μάθει την κατάσταση του μηχανήματος και γράφει τις διευθύνσεις εξόδου για να εντοπίσει τις ενέργειες του μηχανήματος.

Η πλακέτα κάνει αυτές τις λογικές διευθύνσεις πραγματικές: όταν μια διεύθυνση εισόδου διαβάζει 1, σημαίνει ότι ο αντίστοιχος αισθητήρας πεδίου ή διακόπτης έχει επιβεβαιώσει το σήμα του. Όταν μια διεύθυνση εξόδου γράφεται σε 1,το αντίστοιχο αντίστοιχο τρανζίστορ ενεργοποιείται και οδηγεί το συνδεδεμένο φορτίο του.

Βασικές προδιαγραφές

104 Εισόδους ∆ κάλυψη από αισθητήρες μηχανών

Μηχανή εργαλείου με πλήρη αυτοματισμό ∙ αυτόματη αλλαγή εργαλείου, αλλαγή παλέτας, συμπίεση του εργασιακού υλικού, συστήματα ψύξης, μεταφορέα τσιπ, συρόμενες πόρτες,και πολλαπλές διασυνδέσεις ασφαλείας ̇ μπορούν εύκολα να συσσωρεύσουν 80 ή περισσότερα διακριτά σήματα εισόδου που πρέπει να παρακολουθεί το PMC.

Οι διακόπτες ορίου επιβεβαιώνουν τις θέσεις του άξονα, οι διακόπτες πίεσης επιβεβαιώνουν την υδραυλική πίεση, οι διακόπτες κορμού επιβεβαιώνουν τις θέσεις του εργαλείου.

Οι αισθητήρες εγγύτητας μετράνε τις περιστροφές των τροχαλιών ή ανιχνεύουν την παρουσία των εξαρτημάτων.

Κάθε ένα από αυτά είναι ένα ξεχωριστό κανάλι εισόδου στην A16B-2200-0955.

Οι 104 εισροές του πίνακα παρέχουν χωρητικότητα για αυτό το επίπεδο πολυπλοκότητας της μηχανής με χώρο για επέκταση.

Οι εισροές ομαδοποιούνται για να μοιράζονται κοινές αναφορές 0V, οι οποίες καθορίζουν τον τρόπο οργάνωσης της καλωδίωσης πεδίου.

Η διατήρηση της ορθής ομαδοποίησης κατά την επανασύνδεση ή την αντικατάσταση του πίνακα είναι απαραίτητη. Η ανάμειξη κοινών αναφορών σε ομάδες εισόδου μπορεί να προκαλέσει διασταυρούμενη συζήτηση μεταξύ εισόδων και ψευδών μετρήσεων σήματος.

80 Εξόδους ∆ιακίνηση μηχανής

Τα 80 κανάλια εξόδου στο A16B-2200-0955 οδηγούν τους κινητήρες της μηχανής.το τρανζίστορ οδηγεί και ολοκληρώνει το κύκλωμα μέσω της συνδεδεμένης συσκευής.

Η ισχύς της ισχύος καθορίζει τι μπορεί να οδηγήσει άμεσα.

Μέσα στο ονομαστικό ρεύμα εξόδου του πίνακα, οι συσκευές μπορούν να κινηθούν απευθείας.

Η προστασία της έκδοσης είναι σημαντική σε εφαρμογές πεδίου.

Οι διόδοι αναστροφής μέσω επαγωγικών φορτίων, συνδεδεμένες έτσι ώστε να διεξάγουν μόνο κατά τη διάρκεια της ακμής, είναι τυποποιημένη πρακτική.

Ένα μηχάνημα που ανατινάζει επανειλημμένα τα κανάλια εξόδου συχνά δεν διαθέτει επαρκή προστασία από την επανάληψη των επαγωγικών φορτίων του.

Η σειρά A16B-2200

Η σειρά A16B-2200 προσφέρει πλαίσια I/O σε διάφορες διαμορφώσεις για να ταιριάζει με τις διαφορετικές απαιτήσεις της μηχανής.

Οι βασικοί διαφοροποιητές είναι ο αριθμός των εξόδων, ο τύπος εξόδου (απορροφητήρα ή πηγή) και η παρουσία ή απουσία της λειτουργίας παράλειψης υψηλής ταχύτητας.

Το -0955 προσφέρει έξοδο νεροχύτη με 80 DOs, ενώ το κοντινό -0956 προσφέρει έξοδο νεροχύτη με 72 DOs.

Το -0986 είναι το ισοδύναμο τύπου πηγής του -0956 (72 DO, χωρίς παράκαμψη).

Η κατανόηση αυτής της παράδοσης είναι απαραίτητη κατά την προμήθεια αντικαταστάτη.

Μόνο η ακριβής σωστή παραλλαγή θα λειτουργεί σωστά στο αρχικό μηχάνημα. Ο αριθμός I/O πρέπει να ταιριάζει (εκτός αυτού ορισμένες λειτουργίες μηχανής χάνουν τις συνδέσεις PMC τους),ο τύπος εξόδου πρέπει να αντιστοιχεί (απορροφητήρα/πηγή), και η λειτουργία παράλειψης πρέπει να ανταποκρίνεται στις λειτουργικές απαιτήσεις του μηχανήματος.

Γενικές ερωτήσεις

Ε1: Μετά από περίοδο συντήρησης κατά την οποία το μηχάνημα ήταν απενεργοποιημένο για δύο εβδομάδες, αρκετά κανάλια εξόδου που λειτουργούσαν πριν δεν μπορούν πλέον να ενεργοποιήσουν τα φορτία τους.Το PMC δείχνει τις διευθύνσεις που διέταξε ONΤι συνέβη;

Δύο εβδομάδες διακοπές ρεύματος συνήθως δεν προκαλούν ζημιές από μόνα τους.

Η πιο πιθανή αιτία για έξοδα που ήταν προηγουμένως καλά, αλλά τώρα αποτυγχάνουν είναι ένα μηχανικό πρόβλημα στην καλωδίωση πεδίου ∙ συνδέσεις που χαλάρωσαν κατά τη διάρκεια των εργασιών συντήρησης,ή μια συσκευή πεδίου που απέτυχε ανεξάρτητα.

Ελέγξτε κάθε σύνδεση και την ίδια τη συσκευή.

Εάν η καλωδίωση πεδίου και οι συσκευές δοκιμάζονται καλά και το PMC επιβεβαιώνει ότι η διεύθυνση είναι ενεργοποιημένη, το κανάλι εξόδου της πλακέτας έχει αποτύχει ̇ ενδεχομένως τυχαία κατά τη διάρκεια της περιόδου συντήρησης.

Ε2: Η σκάλα PMC του μηχανήματος τροποποιήθηκε πρόσφατα για να χρησιμοποιήσει κάποιες προηγουμένως μη χρησιμοποιούμενες διευθύνσεις I/O. Οι νέες διευθύνσεις δεν ανταποκρίνονται. Όλες οι άλλες I/O λειτουργούν κανονικά. Είναι αυτό σφάλμα του πίνακα;

Οι πρόσφατες διευθύνσεις που δεν ανταποκρίνονται είναι πιο πιθανό να είναι ένα πρόβλημα διαμόρφωσης παραμέτρων ή σκάλας από ένα σφάλμα του πίνακα.

Οι ελεγκτές FANUC CNC απαιτούν να ανατίθενται και να ενεργοποιούνται διευθύνσεις Ε/Ε στις παραμέτρους PMC πριν τεθούν σε λειτουργία.

Επιβεβαιώστε ότι οι παράμετροι I/O του PMC περιλαμβάνουν τις νέες διευθύνσεις και ότι έχουν σχεδιαστεί με τη σωστή φυσική σύνδεση στο A16B-2200-0955.

Τα φυσικά κανάλια I/O της πλακέτας αντιστοιχούν σε συγκεκριμένα πεδία διευθύνσεων που καθορίζονται από παραμέτρους.

Ε3: Το μηχάνημα παράγει ένα συναγερμό "λάθος σύνδεσης DI/DO" διαλείμματα.

Τα σφάλματα συνδέσμου I/O που συσχετίζονται με βαριά κοπή υποδηλώνουν ότι ο ηλεκτρικός θόρυβος παρεμβαίνει στην επικοινωνία συνδέσμου I/O.

Κατά τη διάρκεια της βαριάς κοπής, αυξάνονται τα ρεύματα του κινητήρα, οι συχνότητες εναλλαγής της κίνησης και οι μηχανικές δονήσεις.

Ελέγξτε το καλώδιο σύνδεσης I/O, τη διαδρομή, την προστασία και τις επαφές των συνδέσεων.

Ένα καλώδιο που μοιράζεται ένα αγωγό με καλώδια ηλεκτρικής ενέργειας ή μια ασπίδα που δεν είναι σωστά γειωμένη και στα δύο άκρα, θα ανιχνεύσει περισσότερο θόρυβο κατά τη διάρκεια κύκλων κοπής υψηλής ισχύος.

Ε4: Μια ολόκληρη ομάδα 16 ή 32 εισόδων εμφανίζεται ενεργή ταυτόχρονα ανεξάρτητα από την κατάσταση της συσκευής πεδίου.

Μια ολόκληρη ομάδα εισόδου που διαβάζει ενεργό ανεξάρτητα από την κατάσταση του πεδίου υποδηλώνει έντονα ότι η κοινή αναφορά για αυτή την ομάδα έχει συντομευθεί σε θετική τάση κάπου στην καλωδίωση πεδίου.Οι εισροές σε μια ομάδα μοιράζονται κοινή αναφορά 0V.

Εάν αυτή η κοινή αναφορά συνδέεται με 24V από σφάλμα καλωδίωσης, όλες οι εισροές στην ομάδα εμφανίζονται ενεργές.

Αποσυνδέστε τον συνδετήρα πεδίου για την πληγείσα ομάδα και δοκιμάστε εάν το πρόβλημα εξακολουθεί να υφίσταται. Αν όλες οι εισόδους της ομάδας διαβάζονται ανενεργές με το πεδίο αποσυνδεδεμένο, το σφάλμα είναι στην καλωδίωση πεδίου.Όχι το συμβούλιο..

Ε5: Κατά τη σύγκριση του A16B-2200-0955 και του A16B-2200-0956, το -0955 έχει 80 εξόδους έναντι 72.

Εάν η αρχική πλακέτα έχει 80 εξόδους και αντικαθίσταται από πλακέτα 72 εξόδων,οι 8 εξόδους που συνδέθηκαν με τα κανάλια 73 ̇ 80 στην αρχική πλακέτα δεν θα έχουν αντίστοιχη έξοδο στην αντικατάσταση.

Αυτές οι μηχανικές λειτουργίες θα απενεργοποιηθούν μόνιμα και οι συσκευές πεδίου τους θα παραμείνουν χωρίς κινητήρα.

Αντίθετα, αν το αρχικό έχει 72 εξόδους και τοποθετηθεί ένα υποκατάστατο με 80 εξόδους, τα επιπλέον 8 κανάλια δεν χρησιμοποιούνται αλλά δεν προκαλούν ζημιά.

Συνεχίστε να αντιστοιχείτε με ακρίβεια στον αριθμό των εκδόσεων της αρχικής πλακέτας για να αποφευχθεί η απώλεια της λειτουργίας της μηχανής.
