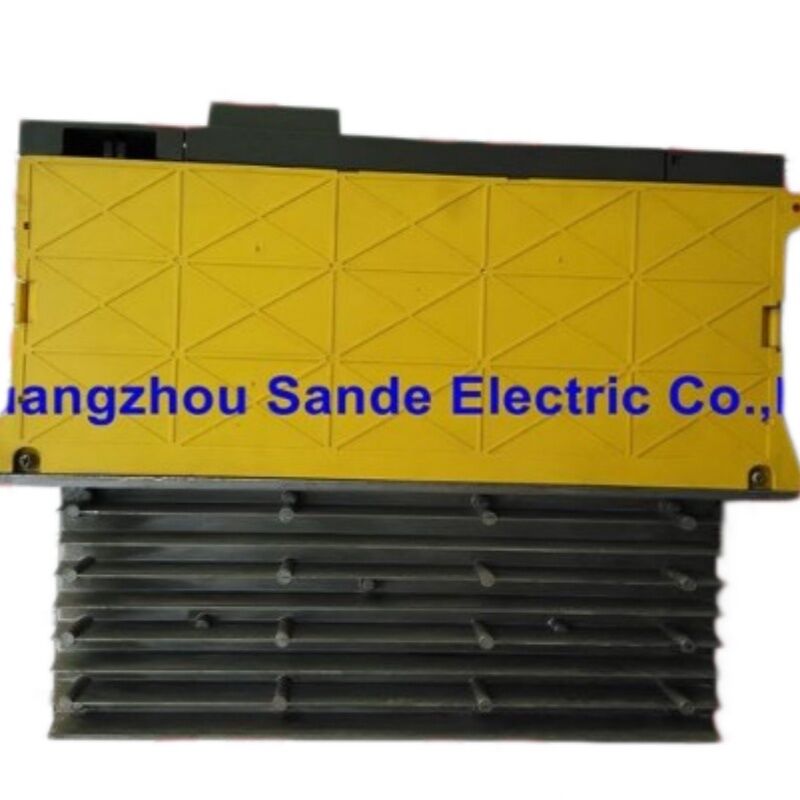

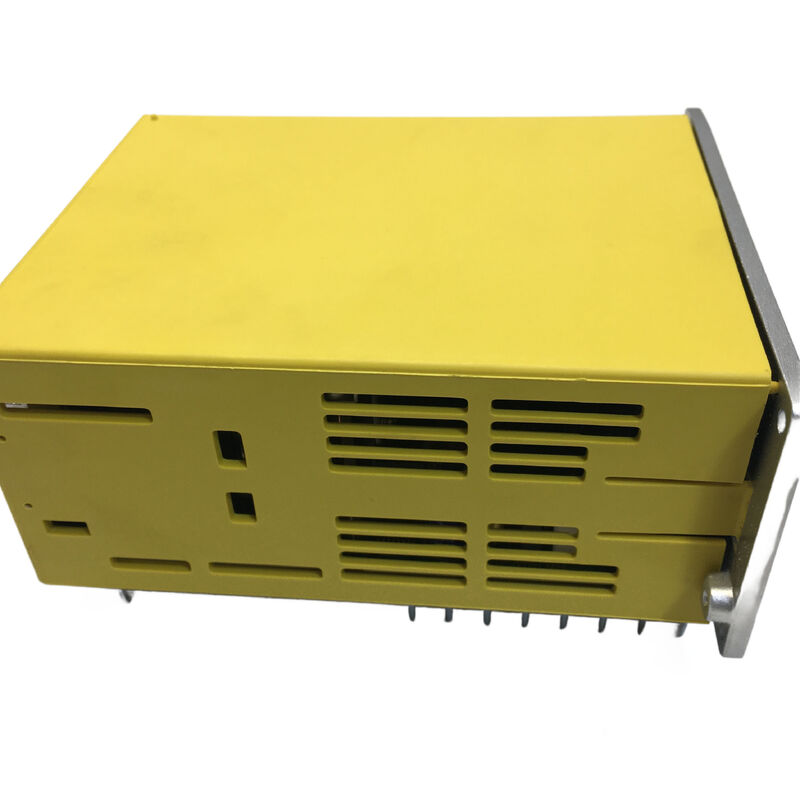

FANUC A06B-6090-H244 — Alpha C Series SVUC2-40/40, Ο Συμμετρικός Διπλός Άξονας για Εφαρμογές Διπλού Κινητήρα

Υπάρχει μια συγκεκριμένη κατηγορία μηχανών CNC που θέτει ταυτόχρονα πανομοιότυπες απαιτήσεις σε δύο άξονες: κέντρα κατεργασίας διπλής στήλης, οριζόντια φρεζάκια διπλής παλέτας, συγχρονισμένες περιστροφικές μηχανές διπλής ατράκτου όπου οι άξονες X και Y μοιράζονται προφίλ φορτίου, ή οποιαδήποτε διαμόρφωση όπου ένας κατασκευαστής μηχανών συνδύασε δύο κινητήρες ίδιου μεγέθους σε έναν ενισχυτή για εξοικονόμηση χώρου στο ντουλάπι και απλοποίηση της καλωδίωσης. Το A06B-6090-H244 σχεδιάστηκε ακριβώς για αυτή τη διαμόρφωση.

Ονομαζόμενη SVUC2-40/40 στη σειρά ενισχυτών Alpha C της FANUC, αυτή η μονάδα οδηγεί δύο άξονες — L και M — με πανομοιότυπη ονομαστική έξοδο 8.7A σε κάθε κανάλι. Και τα δύο κανάλια είναι ίσα. Δεν υπάρχει ασυμμετρία, κανένας "βαρύς" κύριος άξονας συνδυασμένος με έναν ελαφρύτερο δευτερεύοντα. Η ονομασία 40/40 το δηλώνει άμεσα: η ίδια κατηγορία ρεύματος, η ίδια ικανότητα οδήγησης, και στις δύο εξόδους. Για μηχανές κατασκευασμένες γύρω από ταιριαστούς σερβοκινητήρες α12 που λειτουργούν σε παράλληλες εφαρμογές, αυτή η μονάδα οδήγησης είναι η σωστή και αρχική επιλογή εξοπλισμού.

Η Sande Electric διαθέτει το A06B-6090-H244 σε καινούργιες και μεταχειρισμένες συνθήκες για παγκόσμια αποστολή εντός 0–3 εργάσιμων ημερών.

Η Γενιά Alpha C: Πού Βρίσκεται Αυτή η Μονάδα Οδήγησης στην Ιστορία της FANUC

Η κατανόηση του A06B-6090-H244 απαιτεί την τοποθέτησή του στο πλαίσιο. Η εξέλιξη των σερβοενισχυτών της FANUC πέρασε από διάφορες διακριτές γενιές, καθεμία με διαφορετικές αρχιτεκτονικές διεπαφής:

Το 6066 ήταν η αρχική γενιά Alpha C, που εισήχθη στα τέλη της δεκαετίας του 1980 και χρησιμοποιήθηκε μέχρι τις αρχές της δεκαετίας του 1990. Χρησιμοποιούσε διεπαφή PWM Τύπου Β. Η σειρά 6090 — η οποία περιλαμβάνει το H244 — είναι ο άμεσος διάδοχος του 6066. Χρησιμοποιεί διεπαφή PWM Τύπου Α. Και οι δύο γενιές μοιράζονται την ονομασία "SVUC" και εξωτερικά παρόμοια μεγέθη ντουλαπιών, αλλά η διάταξη των ακροδεκτών της διεπαφής και το πρωτόκολλο σημάτων διαφέρουν μεταξύ των δύο σειρών. Μια μονάδα A6090 δεν είναι άμεση αντικατάσταση plug-in για μια μονάδα 6066 στο ίδιο CNC χωρίς επαλήθευση της διεπαφής.

Αυτό που ακολούθησε το 6090 ήταν η μετάβαση στο FSSB — Fiber Optic Serial Servo Bus — το οποίο ορίζει τις σειρές 6096, 6114, 6117, 6130 και μεταγενέστερες σειρές alpha i. Το FSSB αντικατέστησε την παράλληλη καλωδίωση PWM με μια ενιαία αλυσίδα οπτικών ινών, απλοποιώντας δραματικά την καλωδίωση πολλαπλών αξόνων. Η σειρά 6090 ανήκει στην εποχή PWM: πιο ικανή από τους παλαιότερους αναλογικούς ενισχυτές, ήδη ψηφιακή στον έλεγχο του κινητήρα, αλλά προγενέστερη της αρχιτεκτονικής οπτικών ινών που κυριαρχεί πλέον στις σύγχρονες εγκαταστάσεις CNC της FANUC.

Για μηχανές που εξακολουθούν να λειτουργούν σε συστήματα CNC που προηγούνται της μετάβασης στο FSSB — ιδίως οι μη-i παραλλαγές των Σειρών 15, 16, 18 και 21 — το 6090 είναι συχνά το σωστό εξάρτημα. Οι μονάδες 6096 και 6114 δεν είναι εναλλάξιμες με μονάδες 6090 σε αυτούς τους παλαιότερους ελεγκτές.

Αποκωδικοποίηση H244: Τι Σημαίνει το Επίθημα

Εντός της σειράς 6090 alpha C, η δομή του επιθήματος φέρει συγκεκριμένες πληροφορίες. Ανάλυση του H244:

Το "2" στο SVUC2-40/40 υποδεικνύει ότι πρόκειται για μονάδα δύο αξόνων — τόσο οι έξοδοι καναλιών L όσο και M είναι παρούσες και ενεργές. Οι μονοαξονικές εκδόσεις της ίδιας οικογένειας φέρουν διαφορετικές ονομασίες. Το "40/40" περιγράφει την κατηγορία ρεύματος κάθε άξονα: τόσο ο άξονας L όσο και ο άξονας M λειτουργούν στην κατηγορία 40, που αντιστοιχεί σε ονομαστική συνεχή έξοδο 8.7A ανά κανάλι.

Για σύγκριση, το H246 είναι SVUC2-40/80 — ο άξονας L παραμένει στα 8.7A αλλά ο άξονας M ανεβαίνει σε υψηλότερη κατηγορία ρεύματος, κατάλληλο για μηχανές όπου οι δύο άξονες οδηγούν κινητήρες διαφορετικών μεγεθών. Το H266 είναι SVUC2-80/80 — και οι δύο άξονες στην μεγαλύτερη κατηγορία ρεύματος. Το H244 είναι η πιο συμμετρική διαμόρφωση στην διπλή εμβέλεια αξόνων: και οι δύο άξονες πανομοιότυποι, και οι δύο τροφοδοτούν ταιριαστούς κινητήρες, και οι δύο μοιράζονται την ίδια συνολική κατανάλωση 17A από την εισερχόμενη τριφασική γραμμή.

Τεχνικές Προδιαγραφές

Δύο Άξονες, Μία Μονάδα — Επιπτώσεις στο Ντουλάπι και την Καλωδίωση

Οι κατασκευαστές μηχανών επέλεξαν μονάδες διπλού άξονα για δύο λόγους: χώρος στο ντουλάπι και αποδοτικότητα δρομολόγησης καλωδίων. Ένα μόνο SVUC2-40/40 καταλαμβάνει μία υποδοχή στο ντουλάπι οδήγησης και συνδέεται στο CNC μέσω μιας ενιαίας διεπαφής άξονα, ενώ τα δύο κανάλια εξόδου του τρέχουν ξεχωριστά καλώδια τροφοδοσίας στους αντίστοιχους κινητήρες τους. Σε σύγκριση με δύο ανεξάρτητες μονοαξονικές μονάδες, αυτό μειώνει στο μισό τον αριθμό των συνδέσεων διεπαφής από την πλευρά του ελέγχου και μειώνει το αποτύπωμα του ντουλαπιού για το τμήμα σερβο.

Η αντιστάθμιση είναι η αλληλεξάρτηση. Με το H244, μια βλάβη στον άξονα L που απενεργοποιεί τον ενισχυτή, απενεργοποιεί επίσης τον άξονα M — και τα δύο κανάλια μοιράζονται τον ίδιο σύνδεσμο DC, την ίδια τροφοδοσία ελέγχου και την ίδια οθόνη LED στο μπροστινό πάνελ. Κατά την αντιμετώπιση προβλημάτων, είναι σημαντικό να προσδιοριστεί εάν ένας συναγερμός προήλθε από το κανάλι L, το κανάλι M ή ένα κοινό εσωτερικό εξάρτημα πριν αντικατασταθεί η μονάδα.

Η οθόνη LED στο μπροστινό μέρος του SVUC2 χρησιμοποιεί μορφή 7 τμημάτων για να υποδείξει τόσο κωδικούς συναγερμού όσο και, όταν λειτουργεί κανονικά, την κατάσταση λειτουργίας. Για μονάδες που παρουσιάζουν διακοπτόμενους συναγερμούς, η παρακολούθηση του LED τη στιγμή της ενεργοποίησης της βλάβης — πριν ενημερωθεί η οθόνη συναγερμού του CNC — συχνά δίνει την πιο ακριβή πρώτη ένδειξη για το ποιο κανάλι ή ποιο εσωτερικό κύκλωμα εμπλέκεται.

Αναφορά Κωδικού Συναγερμού

Οι κωδικοί συναγερμού 8 και 9 που εμφανίζονται με υποδιαστολή (8., 9.) υποδεικνύουν συναγερμό IPM (Intelligent Power Module) αντί για απλή συνθήκη υπέρτασης ρεύματος. Οι συναγερμοί IPM συνήθως περιλαμβάνουν τις εσωτερικές μονάδες τρανζίστορ που ανιχνεύουν ανώμαλες θερμικές συνθήκες ή συνθήκες ρεύματος στο επίπεδο της συσκευής, κάτι που είναι διακριτό από μια βλάβη καλωδίωσης ή κινητήρα που ενεργοποιεί τον εξωτερικό αισθητήρα ρεύματος. Η διάκριση έχει σημασία για τη διάγνωση: ένα HCL ή HCM (χωρίς τελεία) κατά την εκκίνηση υποδεικνύει πρώτα ελέγχους καλωδίωσης κινητήρα ή μόνωσης κινητήρα. ένας συναγερμός IPM (κωδικός με τελεία) απαιτεί έλεγχο των μονάδων τρανζίστορ και της θερμικής τους διαδρομής.

Το Ερώτημα Αντικατάστασης του 6066: Τύπος Α έναντι Τύπου Β

Το A06B-6090-H244 είναι η τεκμηριωμένη αντικατάσταση του A06B-6066-H244 όσον αφορά τη λειτουργία και την κατηγορία ρεύματος. Και τα δύο είναι διπλές μονάδες άξονα SVUC2-40/40 που οδηγούν ταιριαστούς κινητήρες α12 στα 8.7A ανά κανάλι. Η κρίσιμη προειδοποίηση είναι η συμβατότητα της διεπαφής.

Η σειρά 6066 χρησιμοποιούσε καλωδίωση διεπαφής PWM Τύπου Β στον σύνδεσμο ελέγχου της. Η σειρά 6090 χρησιμοποιεί Τύπου Α. Σε ελεγκτές CNC που κατασκευάστηκαν αρχικά για τη διεπαφή Τύπου Β 6066 — κυρίως μηχανές Σειράς 15 και 16 πρώιμης παραγωγής από τα τέλη της δεκαετίας του 1980 και τις αρχές της δεκαετίας του 1990 — το 6090 δεν μπορεί απλώς να αντικατασταθεί χωρίς να επιβεβαιωθεί ότι η διεπαφή σερβοενισχυτή του CNC ταιριάζει με τη διάταξη ακροδεκτών Τύπου Α, ή χωρίς καλώδιο προσαρμογέα διεπαφής. Η FANUC δεν προσέφερε επίσημη ανταλλαγή μεταξύ αυτών των δύο σειρών ειδικά λόγω αυτής της ασυμβατότητας συνδέσμου.

Για μηχανές που ήδη λειτουργούν με 6090 H244 και χρειάζονται άμεση αντικατάσταση, αυτή η διάκριση είναι αδιάφορη — η μονάδα αντικατάστασης συνδέεται πανομοιότυπα. Το ζήτημα της διεπαφής προκύπτει μόνο όταν κάποιος προσπαθεί να προμηθευτεί ένα 6090 ως αναβάθμιση ή υποκατάστατο μιας αρχικής εγκατάστασης 6066.

Κατάσταση Αποθέματος και Προμήθεια

Οι μονάδες A06B-6090-H244 νέου-παλαιού αποθέματος είναι γνήσια προϊόντα FANUC σε αρχική συσκευασία, ποτέ εγκατεστημένες. Δεδομένου ότι η σειρά 6090 έχει καταργηθεί εδώ και πολλά χρόνια, το πραγματικό νέο απόθεμα είναι η προτιμώμενη επιλογή για μηχανές που πρέπει να διατηρήσουν συνεχή λειτουργία — δεν υπάρχει νέα παραγωγή για να βασιστείτε, και κάθε γνήσια νέα μονάδα στην αλυσίδα εφοδιασμού αντιπροσωπεύει μειούμενο απόθεμα. Οι νέες μονάδες φέρουν εγγύηση αποθήκης 12 μηνών.

Οι επιθεωρημένες μεταχειρισμένες μονάδες προέρχονται από αποσυναρμολογημένες μηχανές, επαληθεύονται για λειτουργικότητα και των δύο αξόνων L και M, και προσφέρονται με εγγύηση 3 μηνών. Οι κοινές αιτίες βλάβης σε μεταχειρισμένες μονάδες της σειράς 6090 που βρίσκονται σε αρχεία επισκευών περιλαμβάνουν υποβάθμιση πυκνωτών, διαρροές ηλεκτρολυτικών στην κάρτα ελέγχου και αποτυχημένους τρανζίστορ εξόδου — όλες βλάβες που σχετίζονται με την ηλικία και είναι προβλέψιμες από μονάδες που έχουν τεθεί σε λειτουργία για 15–30 χρόνια. Επιβεβαιώστε το πρότυπο επιθεώρησης μαζί μας πριν παραγγείλετε εάν οι απαιτήσεις λειτουργίας της μηχανής είναι απαιτητικές.

Παραγγελία, Πληρωμή & Αποστολή

Παγκόσμια αποστολή μέσω DHL και FedEx εντός 0–3 εργάσιμων ημερών από την επιβεβαίωση πληρωμής. Συνδυασμένη αποστολή διατίθεται για παραγγελίες πολλαπλών ειδών.

Επιλογές πληρωμής:

• Τραπεζική Μεταφορά (T/T) — όλες οι αξίες παραγγελίας
• PayPal — παραγγελίες έως 500 USD
• Western Union — όλες οι αξίες παραγγελίας

Οι εισαγωγικοί δασμοί και οι τοπικοί φόροι είναι ευθύνη του αγοραστή στον προορισμό.

Εγγύηση & Επιστροφές

Επιστροφές γίνονται δεκτές για μονάδες που φτάνουν κατεστραμμένες, ελλιπείς, όχι όπως περιγράφονται, ή επιβεβαιωμένα μη λειτουργικές εντός 4 ημερών από την παραλαβή. Η μονάδα πρέπει να επιστραφεί σε αρχική κατάσταση με την ετικέτα εγγύησης άθικτη. Η επιστροφή αποστολής είναι ευθύνη του αγοραστή. Δεν γίνονται επιστροφές για λανθασμένες παραγγελίες ή αλλαγή γνώμης.

Συχνές Ερωτήσεις

Ε1: Το A06B-6090-H244 αναφέρεται ως αντικατάσταση του A06B-6066-H244. Είναι εναλλάξιμα σε οποιαδήποτε μηχανή που λειτουργεί με το αρχικό 6066;

Α: Οι δύο μονάδες μοιράζονται την κατηγορία ρεύματος SVUC2-40/40 και οδηγούν τους ίδιους κινητήρες, αλλά χρησιμοποιούν διαφορετική καλωδίωση διεπαφής ελέγχου — το 6066 χρησιμοποιεί διεπαφή PWM Τύπου Β και το 6090 χρησιμοποιεί Τύπου Α. Σε μια μηχανή που κατασκευάστηκε αρχικά με το 6066 και έχει σύνδεσμο διεπαφής Τύπου Β από το CNC στον ενισχυτή, δεν μπορείτε απλώς να συνδέσετε ένα 6090 χωρίς να επαληθεύσετε ή να προσαρμόσετε την καλωδίωση διεπαφής. Για μηχανές που ήδη λειτουργούν με 6090 H244 — η πολύ πιο συνηθισμένη κατάσταση σήμερα, καθώς οι περισσότερες επιζώσσες μηχανές αυτής της ηλικίας αναβαθμίστηκαν κάποια στιγμή — μια αντικατάσταση H244 της ίδιας σειράς 6090 συνδέεται απευθείας χωρίς καμία τροποποίηση διεπαφής.

Ε2: Και οι δύο άξονες L και M της μηχανής μου σταμάτησαν ταυτόχρονα και το LED δείχνει συναγερμό "b". Τι υποδεικνύει αυτό και πού πρέπει να ξεκινήσω την αντιμετώπιση προβλημάτων;

Α: Ο συναγερμός "b" στην οθόνη LED 7 τμημάτων αντιπροσωπεύει ταυτόχρονη υπέρταση ρεύματος και στους άξονες L και M ταυτόχρονα, κάτι που σε μια μονάδα διπλού άξονα συνήθως υποδεικνύει μια κοινή βλάβη αντί για δύο ανεξάρτητες αποτυχίες καναλιών. Τα πρώτα σημεία ελέγχου είναι ο σύνδεσμος DC και η εισερχόμενη τροφοδοσία: συναγερμοί 3 (LVDC) ή 1 (HV) μπορούν να προηγηθούν ή να συνοδεύουν έναν συναγερμό "b" εάν ο δίαυλος DC καταρρέει υπό φορτίο. Εάν ο σύνδεσμος DC είναι υγιής, ελέγξτε εάν και τα δύο καλώδια τροφοδοσίας κινητήρα έχουν κοινή βλάβη γείωσης ή εάν υπάρχει βραχυκύκλωμα στην κοινή καλωδίωση του ντουλαπιού. Εάν βλέπετε "b." με υποδιαστολή αντί για απλό "b", αυτό υποδεικνύει συναγερμό σε επίπεδο IPM και στους δύο άξονες ταυτόχρονα — σε αυτή την περίπτωση, οι μονάδες IGBT στο εσωτερικό της μονάδας είναι το πιο πιθανό σημείο βλάβης και η μονάδα συνήθως απαιτεί επισκευή ή αντικατάσταση.

Ε3: Απαιτεί το A06B-6090-H244 ξεχωριστή μονάδα τροφοδοσίας, όπως το 6114 alpha i SVM με το aiPS του;

Α: Όχι. Η σειρά 6090 SVUC είναι μια αυτόνομη μονάδα — ανορθώνει τη δική της εισερχόμενη τριφασική AC και παράγει εσωτερικά την τάση του συνδέσμου DC. Αυτή είναι η ίδια αρχιτεκτονική με τη σειρά 6093 beta SVU: η μονάδα οδήγησης συνδέεται απευθείας σε τριφασική AC είσοδο και δεν εξαρτάται από έναν εξωτερικό κοινό δίαυλο τροφοδοσίας. Αυτό καθιστά την εγκατάσταση απλή — η εισερχόμενη τριφασική AC τροφοδοσία και τα καλώδια κινητήρα είναι οι κύριες συνδέσεις, μαζί με τη διεπαφή ελέγχου στο CNC. Το μόνο εξωτερικό αξεσουάρ που χρησιμοποιείται μερικές φορές με μονάδες 6090 είναι μια ξεχωριστή μονάδα αναγεννητικής εκφόρτισης όταν ο κύκλος λειτουργίας της μηχανής παράγει περισσότερη αναγεννητική ενέργεια από όση μπορεί να απορροφήσει το εσωτερικό κύκλωμα αναγέννησης της μονάδας οδήγησης.

Ε4: Η μηχανή μου χρησιμοποιεί κινητήρες α12 και στους δύο άξονες. Είναι το H244 η σωστή μονάδα, ή θα πρέπει να εξετάσω το H246 (SVUC2-40/80);

Α: Το H244 είναι η σωστή επιλογή για ταιριαστούς κινητήρες α12 και στους άξονες L και M. Ο κινητήρας α12 εμπίπτει στην κατηγορία ρεύματος 40, και το H244 παρέχει ίση ονομαστική έξοδο 8.7A και στα δύο κανάλια — ιδανικό για αυτόν τον συνδυασμό κινητήρων. Το H246 (SVUC2-40/80) είναι η σωστή επιλογή μόνο όταν οι δύο άξονες χρησιμοποιούν κινητήρες διαφορετικών μεγεθών: ο κινητήρας κατηγορίας 40 στον άξονα L και ένας μεγαλύτερος κινητήρας που απαιτεί το ρεύμα κατηγορίας 80 στον άξονα M. Εάν και οι δύο άξονες οδηγούν πανομοιότυπους κινητήρες α12, το ασύμμετρο H246 δεν προσφέρει πλεονέκτημα και εισάγει περιττή πολυπλοκότητα. Επιβεβαιώστε τους αριθμούς μοντέλων των κινητήρων σας από την τεκμηρίωση καλωδίωσης της μηχανής πριν παραγγείλετε.

Ε5: Η σειρά 6090 έχει καταργηθεί. Εάν αυτή η μονάδα αποτύχει ξανά σε λίγα χρόνια, ποιες είναι οι ρεαλιστικές μακροπρόθεσμες επιλογές;

Α: Η σειρά 6090 έχει σταματήσει την παραγωγή εδώ και πολλά χρόνια και δεν θα επανέλθει. Για τη συνεχή συντήρηση μηχανών που λειτουργούν με H244, υπάρχουν τρεις ρεαλιστικές διαδρομές. Πρώτον, η αποθήκευση μιας εφεδρικής μονάδας τώρα, ενώ μεταχειρισμένα και νέα-παλαιού αποθέματος παραδείγματα είναι ακόμα διαθέσιμα στην αγορά — αυτή είναι η πιο απλή και η πιο συνηθισμένη προσέγγιση για μηχανές κρίσιμες για την παραγωγή. Δεύτερον, εάν το ίδιο το σύστημα CNC αναβαθμίζεται ή αντικαθίσταται, η αρχιτεκτονική της σερβοοδήγησης μπορεί να αναβαθμιστεί στο ίδιο έργο, καθώς τα νεότερα CNC και οι οικογένειες μονάδων οδήγησης δεν περιορίζονται από τη διαθεσιμότητα ανταλλακτικών 6090. Τρίτον, ορισμένες εξειδικευμένες υπηρεσίες επισκευής μπορούν να ανακατασκευάσουν αποτυχημένες μονάδες 6090 αντικαθιστώντας τους αποτυχημένους πυκνωτές και τις μονάδες IGBT — τα γνωστά εξαρτήματα βλάβης — επεκτείνοντας τη διάρκεια ζωής της μονάδας χωρίς να απαιτείται πλήρης αντικατάσταση. Επικοινωνήστε μαζί μας σχετικά με τη διαθεσιμότητα του τρέχοντος αποθέματος. Δεδομένης της ηλικίας αυτών των μονάδων, οι θέσεις αποθέματος μπορούν να αλλάξουν γρήγορα.
