FANUC A06B-6089-H101 — Alpha SVU1-12: Η Βάση Μονοαξονικής Λειτουργίας

Μία Άξονας. Μία Μονάδα. Ολοκληρωμένο.

Όταν ένας κατασκευαστής μηχανών καθορίζει την εγκατάσταση ενός άξονα CNC, δύο φιλοσοφίες ανταγωνίζονται. Η πρώτη ενοποιεί πολλαπλούς άξονες σε κοινές μονάδες που αντλούν από έναν κοινό δίαυλο DC — αποδοτικό από άποψη χώρου ντουλαπιού και ανάκτησης ενέργειας, αλλά στενά συνδεδεμένο: μια αποτυχία τροφοδοτικού θέτει εκτός λειτουργίας όλους τους άξονες σε αυτόν τον δίαυλο. Η δεύτερη αντιμετωπίζει κάθε άξονα ως ανεξάρτητη ηλεκτρική οντότητα, καθεμία με τον δικό της ανορθωτή, τη δική της τροφοδοσία AC, το δικό της όριο σφάλματος. Το A06B-6089-H101 βασίζεται στη δεύτερη φιλοσοφία.

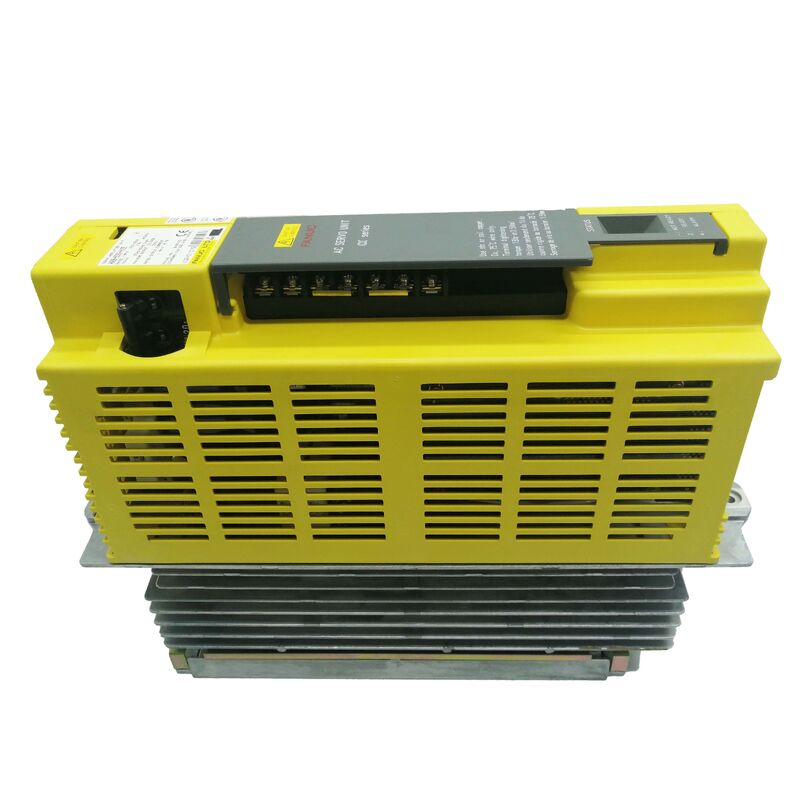

Ονομάζεται SVU1-12 εντός της σειράς FANUC alpha, αυτή είναι μια μονοαξονική μονάδα ενισχυτή σερβοκινητήρα που οδηγεί τον άξονα L με ονομαστική έξοδο 3.0A. Η ονομασία "SVU" σας λέει ότι είναι μια Μονάδα Ενισχυτή Σερβοκινητήρα — ένας αυτόνομος σχεδιασμός με ενσωματωμένο ανορθωτή που μετατρέπει την εισερχόμενη τριφασική AC απευθείας στον εσωτερικό δίαυλο DC, χωρίς εξάρτηση από εξωτερική μονάδα τροφοδοσίας. Το "1" υποδεικνύει έναν μοναδικό άξονα. Το "12" είναι η κατηγορία ρεύματος: 3.0A συνεχές, κατάλληλο για κινητήρες alpha στην περιοχή α1/3000 έως α2/3000.

Αυτό που σημαίνει πρακτικά είναι απλό: παρέχετε τριφασική AC 200–230V στη μονάδα, συνδέστε το καλώδιο τροφοδοσίας του κινητήρα, εκτελέστε την ανάδραση του κωδικοποιητή, συνδέστε τη διεπαφή PWM στο CNC και ο άξονας είναι λειτουργικός. Δεν υπάρχει τίποτα άλλο να εγκατασταθεί, κανένας δίαυλος για διαμόρφωση, κανένα κοινό εξάρτημα για επαλήθευση πρώτα. Εάν αυτή η μονάδα αποτύχει, μόνο αυτός ο άξονας σταματά. Το υπόλοιπο μηχάνημα συνεχίζει να λειτουργεί.

Η Sande Electric διαθέτει το A06B-6089-H101 σε καινούργια και μεταχειρισμένη κατάσταση, με παγκόσμια αποστολή εντός 0–3 εργάσιμων ημερών.

Πού Εντάσσεται το SVU1-12: Η Σειρά Μονοαξονικών 6089

Εντός της υποοικογένειας 6089 SVU1, η FANUC προσέφερε δύο κατηγορίες ρεύματος. Το H101 λειτουργεί στα 3.0A (κατηγορία 12), και το H102 λειτουργεί στα 5.9A (κατηγορία 20, ονομαζόμενο SVU1-20). Και οι δύο μονάδες είναι φυσικά παρόμοιες και μοιράζονται την ίδια διεπαφή PWM Type A. Η επιλογή μεταξύ τους εξαρτάται αποκλειστικά από τον συνδεδεμένο κινητήρα.

Η ονομαστική τιμή 3.0A του H101 ταιριάζει με κινητήρες στο ελαφρύτερο άκρο του καταλόγου alpha — συγκεκριμένα τα α1/3000 και α2/3000. Αυτοί είναι συμπαγείς κινητήρες που χρησιμοποιούνται σε άξονες με χαμηλότερες απαιτήσεις ροπής: μικροί τόρνοι, βοηθητικοί περιστροφικοί άξονες, γεμιστήρες εργαλείων σε κέντρα κατεργασίας, ή οποιαδήποτε εφαρμογή όπου το μηχανικό φορτίο είναι μέτριο και οι γρήγορες διαδρομές είναι σύντομες. Η προσπάθεια λειτουργίας ενός φυσικά μεγαλύτερου κινητήρα alpha στο H101 δεν είναι βιώσιμη υποκατάσταση — ο κινητήρας θα τραβήξει περισσότερο ρεύμα από ό,τι μπορεί να αντέξει το στάδιο εξόδου του ενισχυτή, και η θερμική προστασία θα απενεργοποιήσει τον άξονα υπό οποιοδήποτε ουσιαστικό φορτίο.

Το H102 (SVU1-20) χειρίζεται την επόμενη βαθμίδα: α2/3000, α3/3000, α4/4000. Εάν ο εγκατεστημένος κινητήρας στο μηχάνημά σας ανήκει σε αυτήν την κατηγορία, το H101 δεν είναι το σωστό ανταλλακτικό. Τα δεδομένα της πινακίδας του κινητήρα και ο κωδικός κινητήρα σερβοκινητήρα του CNC (παράμετρος 2020) είναι οι δύο ταχύτεροι τρόποι επιβεβαίωσης ποια παραλλαγή SVU1 χρειάζεται πραγματικά το μηχάνημα πριν από την παραγγελία.

Η Αρχιτεκτονική Πίσω από τη Μονάδα: Γιατί η PWM Type A Εξακολουθεί να Έχει Σημασία

Το A06B-6089-H101 χρησιμοποιεί μια διεπαφή PWM Type A για την επικοινωνία με το CNC. Αυτή είναι η παράλληλη ψηφιακή διεπαφή που χρησιμοποιούσαν οι προηγούμενες γενιές CNC της FANUC πριν από την εισαγωγή του οπτικού FSSB (Fanuc Serial Servo Bus). Σε μηχανήματα με ελέγχους Series 15, 16, 18 ή 21 — τις μη-i γενιές — η πλακέτα ελέγχου σερβοκινητήρα μέσα στο CNC εξάγει σήματα PWM που ταξιδεύουν μέσω ενός πακέτου καλωδίων απευθείας στη μονάδα ενισχυτή. Η οικογένεια alpha SVU σχεδιάστηκε ακριβώς για αυτήν τη διεπαφή.

Η ονομασία Type A έχει σημασία επειδή η FANUC κατασκεύαζε επίσης μονάδες με διεπαφή Type B, και οι δύο δεν είναι ηλεκτρικά εναλλάξιμες παρά το ότι μοιράζονται παρόμοια φυσικά σχήματα σε ορισμένες περιπτώσεις. Το Type A χρησιμοποιεί συγκεκριμένες αναθέσεις ακροδεκτών και πρωτόκολλα σημάτων που διαφέρουν από το Type B. Η αντικατάσταση του ενός με το άλλο θα οδηγήσει σε άμεσα σφάλματα επικοινωνίας μεταξύ του CNC και της μονάδας, όχι απλώς σε μειωμένη απόδοση. Κατά την αναγνώριση εάν ένα μηχάνημα χρησιμοποιεί Type A ή Type B, η ταχύτερη επιβεβαίωση είναι να κοιτάξετε την ονομασία της πλακέτας διεπαφής σερβοκινητήρα του CNC — η γενιά της πλακέτας θα υποδείξει τον τύπο διεπαφής που υποστηρίζει.

Για τη σειρά 6089 H1xx, όλες οι μονάδες χρησιμοποιούν Type A. Δεν υπάρχει παραλλαγή Type B εντός της υποοικογένειας SVU1.

Τεχνικές Προδιαγραφές

Μονοαξονική έναντι Πολυαξονικής SVU: Πρακτική Θεώρηση Εγκατάστασης

Η οικογένεια 6089 περιλαμβάνει επίσης τις παραλλαγές SVU2 (δύο άξονες) και SVU3 (τρεις άξονες). Δεδομένου ότι μια πολυαξονική μονάδα χειρίζεται περισσότερους άξονες ανά περίβλημα, τα SVU2 και SVU3 φαίνονται ελκυστικά από άποψη οικονομίας χώρου στο ντουλάπι. Γιατί λοιπόν ένας κατασκευαστής μηχανών ή ένας μηχανικός συντήρησης θα επέλεγε πολλαπλές μονάδες SVU1 αντ' αυτού;

Λίγα σενάρια ευνοούν την μονοαξονική προσέγγιση. Πρώτον, φυσική εγγύτητα: ένα κέντρο κατεργασίας όπου κάθε μονάδα οδήγησης άξονα είναι τοποθετημένη σε ένα μικρό περίβλημα κοντά στον σερβοκινητήρα, αντί να ενοποιείται σε ένα κεντρικό ντουλάπι, επωφελείται από μικρότερα καλώδια τροφοδοσίας κινητήρα και απλούστερη δρομολόγηση καλωδίων. Το SVU1 είναι αρκετά μικρό για να τοποθετηθεί σε στενούς χώρους κοντά στον άξονα που οδηγεί. Δεύτερον, απομόνωση σφαλμάτων: με ξεχωριστές μονάδες SVU1 ανά άξονα, μια αποτυχημένη μονάδα θέτει εκτός λειτουργίας μόνο αυτόν τον άξονα. Το μηχάνημα μπορεί ακόμα να είναι σε θέση να λειτουργεί μερικώς ή σε μονοαξονική λειτουργία ενώ η αποτυχημένη μονάδα αναζητείται και αντικαθίσταται. Με ένα τριαξονικό SVU3, μια αποτυχία εξαρτήματος θέτει εκτός λειτουργίας και τους τρεις άξονες ταυτόχρονα. Τρίτον, διαχείριση αντικατάστασης: οι μονάδες SVU1 ίδιου τύπου είναι εναλλάξιμες μεταξύ των αξόνων, καθιστώντας μια εφεδρική μονάδα εφεδρική για οποιαδήποτε μονάδα οδήγησης άξονα L στο μηχάνημα αντί για εφεδρική για έναν συγκεκριμένο πολυαξονικό συνδυασμό.

Για οποιοδήποτε μηχάνημα που λειτουργεί συνεχώς στην παραγωγή, το επιχείρημα της απομόνωσης σφαλμάτων από μόνο του δικαιολογεί συχνά την μονοαξονική αρχιτεκτονική.

Αναφορά Σφαλμάτων LED 7-Segment: Κωδικοί Σφαλμάτων SVU1-12

Το A06B-6089-H101 εμφανίζει κωδικούς σφαλμάτων στο LED 7-segment που είναι ορατό στην μπροστινή όψη της μονάδας. Όταν το μηχάνημα σταματά απροσδόκητα και η οθόνη συναγερμού σερβοκινητήρα στο CNC αναφέρει σφάλμα σερβοκινητήρα, ο έλεγχος αυτής της οθόνης απευθείας στη μονάδα είναι το ταχύτερο πρώτο διαγνωστικό βήμα. Κοινοί κωδικοί περιλαμβάνουν:

• 1 — Υπέρταση στον δίαυλο DC (ελέγξτε την τάση AC εισόδου και τις συνθήκες ανάδρασης)
• 2 — Υποτάση στον δίαυλο DC (ελέγξτε την τριφασική τάση εισόδου στους ακροδέκτες της μονάδας)
• 3 — Υποτάση δίαυλου DC μετά την αρχική φόρτιση (απώλεια φάσης εισόδου ή κατάσταση ασφάλειας)
• 8 — Υπέρταση στον άξονα L (πρόβλημα περιέλιξης κινητήρα ή μόνωσης καλωδίου· ελέγξτε πριν αντικαταστήσετε τη μονάδα)
• A — Σφάλμα IPM (Intelligent Power Module) στο στάδιο εξόδου (σφάλμα υλικού μονάδας)
• 9 — Υπερφόρτωση κυκλώματος εκφόρτισης ανάδρασης (ανάδραση που υπερβαίνει τη χωρητικότητα της μονάδας· ελέγξτε τον κύκλο καθήκοντος επιβράδυνσης)

Ένα "8" ή συναγερμός υπέρτασης σε ένα SVU1-12 που συμβαίνει αμέσως κατά την ενεργοποίηση του άξονα — αντί μετά από κάποια περίοδο κίνησης — υποδεικνύει σχεδόν πάντα σφάλμα περιέλιξης στον συνδεδεμένο κινητήρα ή διάσπαση μόνωσης καλωδίου, όχι αποτυχημένο ενισχυτή. Ο έλεγχος αντίστασης μόνωσης κινητήρα (δοκιμή megger μεταξύ των ακροδεκτών περιέλιξης κινητήρα και του πλαισίου κινητήρα, με το καλώδιο κινητήρα αποσυνδεδεμένο στο άκρο της μονάδας) είναι το σωστό πρώτο βήμα πριν από την καταδίκη του H101.

Παραγγελία, Πληρωμή & Αποστολή

Παγκόσμια αποστολή μέσω DHL και FedEx εντός 0–3 εργάσιμων ημερών από την επιβεβαιωμένη πληρωμή. Διατίθεται συνδυασμένη αποστολή κατά την παραγγελία πολλαπλών μονάδων.

Αποδεκτοί τρόποι πληρωμής:

• Τραπεζική Μεταφορά (T/T) — οποιαδήποτε αξία παραγγελίας
• PayPal — παραγγελίες έως 500 USD
• Western Union — οποιαδήποτε αξία παραγγελίας

Οι εισαγωγικοί δασμοί και φόροι είναι ευθύνη του αγοραστή στον προορισμό.

Εγγύηση & Πολιτική Επιστροφών

Επιστροφές γίνονται δεκτές όταν μια μονάδα φτάνει κατεστραμμένη, ελλιπής, ή όχι όπως περιγράφεται — ή όταν η μονάδα επιβεβαιωθεί ως μη λειτουργική εντός 4 ημερών από την παραλαβή. Η ετικέτα εγγύησης πρέπει να είναι άθικτη σε οποιοδήποτε επιστρεφόμενο αντικείμενο. Τα έξοδα αποστολής επιστροφής είναι ευθύνη του αγοραστή. Δεν γίνονται δεκτές επιστροφές για λανθασμένη παραγγελία ή αλλαγή γνώμης.

Συχνές Ερωτήσεις

Ε1: Πώς μπορώ να επιβεβαιώσω εάν το μηχάνημά μου χρειάζεται ένα H101 (SVU1-12, 3.0A) ή ένα H102 (SVU1-20, 5.9A);

Α: Ο οριστικός έλεγχος είναι η πινακίδα του κινητήρα στον άξονα κινητήρα που είναι αυτήν τη στιγμή εγκατεστημένος στο μηχάνημα. Εάν ο κινητήρας είναι α1/3000 ή α2/3000, το H101 είναι η σωστή αντιστοίχιση. Εάν ο κινητήρας είναι α2/3000 που χρησιμοποιείται σε εφαρμογή υψηλότερης ζήτησης, ή α3/3000, α4/4000, ή παραπάνω, απαιτείται το H102 (SVU1-20, 5.9A). Ένας δευτερεύων έλεγχος είναι η οθόνη παραμέτρων σερβοκινητήρα του CNC — πλοηγηθείτε στις παραμέτρους σερβοκινητήρα και διαβάστε την παράμετρο 2020 (κωδικός κινητήρα) για τον επηρεαζόμενο άξονα. Αντιστοιχίστε αυτόν τον κωδικό με τον πίνακα κωδικών κινητήρα στην τεκμηρίωση σερβοκινητήρα του μηχανήματος· ο κωδικός θα υποδείξει το μοντέλο του κινητήρα, το οποίο σας λέει άμεσα ποια κατηγορία ενισχυτή ρεύματος χρειάζεται. Μην υποθέτετε ότι ο εγκατεστημένος ενισχυτής έχει τη σωστή προδιαγραφή για το μηχάνημα — προηγούμενη συντήρηση μπορεί να έχει τοποθετήσει λανθασμένη αντικατάσταση.

Ε2: Τι σημαίνει η κατάσταση "Νέα Σφραγισμένη Εργοστασιακά" για αυτήν τη μονάδα, και πώς διαφέρει από μια μεταχειρισμένη επιθεωρημένη μονάδα;

Α: Νέα Σφραγισμένη Εργοστασιακά (NFS) σημαίνει ότι η μονάδα δεν εγκαταστάθηκε ποτέ ούτε ενεργοποιήθηκε σε μηχάνημα. Την πήραμε από σφραγισμένη αρχική συσκευασία FANUC και παρέμεινε σε ελεγχόμενη αποθήκευση. Η μονάδα διατηρεί την αρχική ετικέτα εγγύησης FANUC, όλα τα καλύμματα συνδετήρων και τα υλικά συσκευασίας όπως αποστάλθηκαν από το εργοστάσιο. Αυτή η κατάσταση φέρει την εγγύηση αποθήκης 12 μηνών. Μια μεταχειρισμένη επιθεωρημένη μονάδα, αντίθετα, είχε προηγουμένως εγκατασταθεί σε εξοπλισμό παραγωγής, αφαιρέθηκε (είτε λόγω αναβάθμισης μηχανήματος, απόσυρσης μηχανήματος, είτε αντιμετώπισης προβλημάτων) και έχει ελεγχθεί σε όλες τις ηλεκτρικές παραμέτρους πριν προσφερθεί για μεταπώληση. Οι μεταχειρισμένες μονάδες φέρουν εγγύηση 3 μηνών. Για μηχανήματα σε συνεχή παραγωγή με υψηλές απαιτήσεις χρόνου λειτουργίας, το απόθεμα NFS εξαλείφει οποιαδήποτε αβεβαιότητα σχετικά με το προηγούμενο ιστορικό λειτουργίας και είναι η προτεινόμενη επιλογή.

Ε3: Το καλώδιο διεπαφής PWM μεταξύ του CNC μου και του A06B-6089-H101 φαίνεται άθικτο, αλλά το CNC εμφανίζει συναγερμό επικοινωνίας σερβοκινητήρα αμέσως κατά την ενεργοποίηση. Τι πρέπει να ελεγχθεί πριν καταλήξουμε ότι η μονάδα είναι ελαττωματική;

Α: Οι συναγερμοί διεπαφής PWM κατά την εκκίνηση χωρίς προηγούμενη κίνηση είναι συχνότερα θέμα σύνδεσης παρά σφάλμα υλικού της μονάδας. Ελέγξτε με αυτήν τη σειρά: πρώτον, βεβαιωθείτε ότι ο σύνδεσμος του καλωδίου διεπαφής είναι πλήρως τοποθετημένος τόσο στην πλακέτα σερβοκινητήρα του CNC όσο και στη μονάδα SVU1 — η μερική τοποθέτηση ενός συνδέσμου πολλαπλών ακροδεκτών μπορεί να αποσυνδέσει μία ή περισσότερες γραμμές σήματος που χρειάζεται η μονάδα για να επιβεβαιώσει την επικοινωνία. Δεύτερον, επιθεωρήστε το περίβλημα του συνδέσμου και στα δύο άκρα για λυγισμένους ή ωθημένους ακροδέκτες· ένας ακροδέκτης που φαίνεται τοποθετημένος από έξω μπορεί να έχει υποχωρήσει από την επαφή εσωτερικά. Τρίτον, εάν το μηχάνημα έχει μείνει αχρησιμοποίητο, ελέγξτε για διάβρωση στις επαφές του συνδέσμου — η διεπαφή PWM λειτουργεί σε χαμηλά επίπεδα σήματος όπου ακόμη και ελαφριά οξείδωση μπορεί να διακόψει την επικοινωνία. Καθαρίστε τις επαφές με ένα κατάλληλο καθαριστικό επαφών εάν είναι ορατή διάβρωση. Μόνο αφού επιβεβαιώσετε ότι το καλώδιο και οι σύνδεσμοι είναι πλήρως άθικτοι, θα πρέπει η ίδια η μονάδα να αντιμετωπιστεί ως πηγή σφάλματος.

Ε4: Μπορεί ένα A06B-6089-H101 (SVU1-12) να οδηγήσει έναν κινητήρα της σειράς beta αντί για έναν κινητήρα alpha ως προσωρινό μέτρο;

Α: Όχι χωρίς κίνδυνο, και γενικά δεν συνιστάται ακόμη και προσωρινά. Η οικογένεια 6089 SVU έχει προδιαγραφές για κινητήρες της σειράς alpha, και οι παράμετροι κωδικού κινητήρα στο CNC είναι διαμορφωμένες ανάλογα. Οι κινητήρες της σειράς beta έχουν διαφορετικά ηλεκτρικά χαρακτηριστικά — διαφορετική αυτεπαγωγή περιέλιξης, διαφορετικά πρωτόκολλα ανάδρασης κωδικοποιητή και διαφορετικές παραμέτρους ρύθμισης βρόχου ρεύματος. Η λειτουργία ενός κινητήρα beta σε ένα alpha SVU μπορεί να οδηγήσει σε ταλάντωση, ανεξέλεγκτο ρεύμα ή σφάλματα σερβοκινητήρα ανάλογα με το πόσο αποκλίνουν οι παράμετροι του κινητήρα από το προφίλ alpha που αναμένει το στάδιο ελέγχου του ενισχυτή. Ακόμα κι αν ο κινητήρας λειτουργεί φυσικά χωρίς άμεσο συναγερμό, η μονάδα λειτουργεί εκτός του καθορισμένου συνόλου παραμέτρων της και μπορεί να παράγει ανακριβή έλεγχο θέσης και ταχύτητας. Η σωστή προσέγγιση όταν ένας κινητήρας alpha δεν είναι διαθέσιμος είναι να περιμένετε τον σωστό κινητήρα αντί να κάνετε μια προσωρινή αντικατάσταση με έναν ασύμβατο τύπο.

Ε5: Υπάρχει μια άμεση σύγχρονη αντικατάσταση FANUC για το A06B-6089-H101 που μπορεί να υποκατασταθεί χωρίς αλλαγή του CNC;

Α: Δεν υπάρχει άμεση αντικατάσταση άμεσης εφαρμογής στην τρέχουσα παραγωγή της FANUC. Η οικογένεια 6089 SVU χρησιμοποιεί διεπαφή PWM Type A συνδεδεμένη με παλαιότερες γενιές CNC (Series 15, 16, 18, 21 non-i). Οι σύγχρονες μονάδες FANUC χρησιμοποιούν διεπαφή οπτικών ινών FSSB και απαιτούν CNC i-series. Η υποκατάσταση μιας σύγχρονης μονάδας για ένα H101 σε ένα μηχάνημα με CNC non-i θα απαιτούσε την αντικατάσταση της πλακέτας διεπαφής σερβοκινητήρα του CNC, η οποία στις περισσότερες περιπτώσεις σημαίνει την αντικατάσταση του ίδιου του CNC — ένα κεφαλαιουχικό έργο, όχι μια απλή αλλαγή εξαρτήματος. Η πρακτική λύση για τη διατήρηση της λειτουργίας των μηχανημάτων σε αυτά τα παλαιότερα συστήματα είναι η διατήρηση αποθέματος ελεγμένων μονάδων H101. Δεδομένης της ηλικίας κατασκευής της σειράς 6089, το απόθεμα νέων σφραγισμένων εργοστασιακά γίνεται όλο και πιο δυσεύρετο με την πάροδο του χρόνου· η εξασφάλιση ενός αποθέματος δύο ή τριών μονάδων για μηχανήματα υψηλής χρήσης είναι μια λογική στρατηγική συντήρησης. Επικοινωνήστε μαζί μας για να συζητήσουμε τιμές πολλαπλών μονάδων εάν η εγκατάστασή σας λειτουργεί πολλά μηχανήματα αυτού του τύπου.
