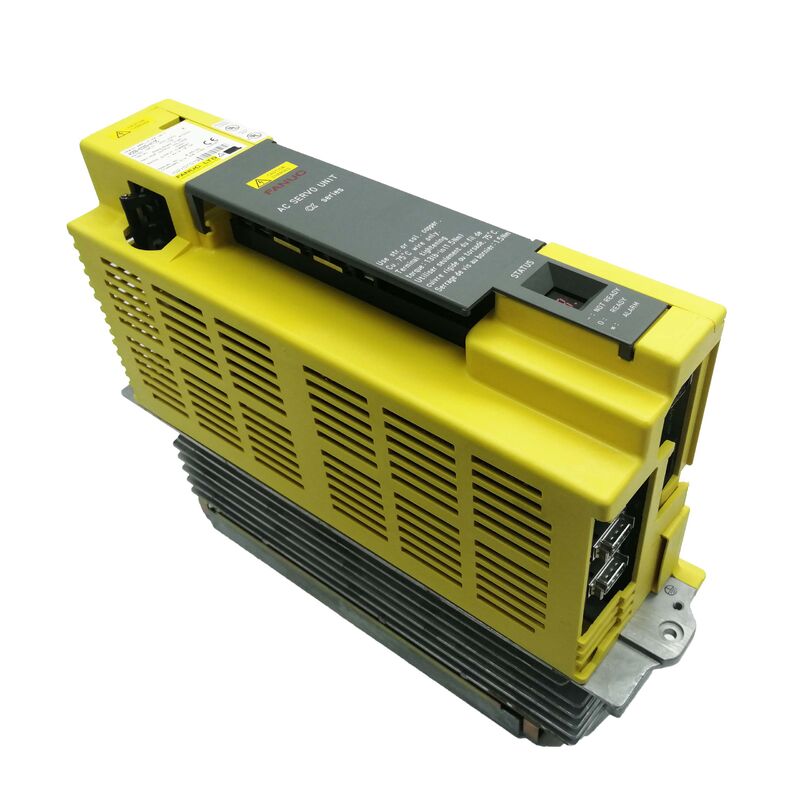

FANUC A06B-6089-H201 Alpha Servo Amplifier SVU2-12/12

Επισκόπηση

Το A06B-6089-H201 είναι ένας σερβοενισχυτής FANUC Alpha 2 αξόνων, επίσημα ονομαζόμενος SVU2-12/12 στο εγχειρίδιο περιγραφών της σειράς Alpha.

Το εγχειρίδιο το αναφέρει ως ένα ισορροπημένο μοντέλο διπλού άξονα με Ομάδα Α / Ομάδα Α ζεύγος κινητήρων, και ο αντίστοιχος πίνακας προδιαγραφών αναθέτει ονομαστικό ρεύμα 3.0 Arms και όριο αιχμής ρεύματος 12 A τόσο στον άξονα L και άξονα M.

Αυτή η ισορροπημένη δομή είναι η πραγματική ταυτότητα του H201. Δεν είναι απλώς «ένας ενισχυτής alpha δύο αξόνων». Είναι ένας πολύ συγκεκριμένος ενισχυτής διπλού άξονα όπου και τα δύο κανάλια ανήκουν στην ίδια κατηγορία χαμηλού ρεύματος.

Για τεχνικούς αγοραστές, αυτό έχει σημασία επειδή σας λέει ακριβώς σε ποιο είδος αρχιτεκτονικής μηχανής ανήκει αυτό το μοντέλο: ένα σώμα ενισχυτή που εξυπηρετεί δύο ταιριαστά κανάλια σερβοκινητήρων αντί για δύο άνισους άξονες ή μια μεγαλύτερη διάταξη μικτής χωρητικότητας.

Τεχνικά Δεδομένα

Εφαρμογή και Τυπική Χρήση

Σε πρακτικές εφαρμογές μηχανών, το H201 ταιριάζει καλά για διατάξεις διπλών αξόνων τροφοδοσίας όπου και τα δύο κανάλια απαιτούν συγκρίσιμη ικανότητα ρεύματος. Αυτό συνήθως υποδεικνύει συστήματα αξόνων CNC στα οποία δύο άξονες ελαφρύτερης χρήσης ομαδοποιούνται σε ένα σώμα ενισχυτή αντί να διαχωρίζονται σε μεμονωμένες μονάδες ενός άξονα.

Αυτή η περιγραφή εφαρμογής είναι ένα συμπέρασμα από την επίσημη ονομασία 12/12 του μοντέλου και τον πίνακα ισορροπημένου ρεύματος.

Αυτό καθιστά το A06B-6089-H201 ιδιαίτερα πολύτιμο σε παλαιότερα συστήματα FANUC Alpha όπου ο αρχικός κατασκευαστής της μηχανής σχεδίασε το ντουλάπι, το ζεύγος κινητήρων και την τοπολογία του ενισχυτή γύρω από αυτήν ακριβώς την κατηγορία διπλού άξονα.

Σε αυτές τις περιπτώσεις, μια ακριβής αντικατάσταση H201 βοηθά στη διατήρηση της αρχικής δομής του άξονα, μειώνει τις αλλαγές καλωδίωσης και διατηρεί τη μηχανή πιο κοντά στην προβλεπόμενη λογική ελέγχου της. Για τις ομάδες συντήρησης, αυτό συχνά μεταφράζεται σε μικρότερο χρόνο επαναλειτουργίας και λιγότερες αποφυγές ασυμφωνιών μετά την εγκατάσταση.

Αυτό είναι ένα τεχνικό συμπέρασμα βασισμένο στην επίσημη κατηγορία μοντέλου διπλού άξονα και τη δομή ρεύματος.

Γιατί αυτό το μοντέλο έχει σημασία στην εργασία συντήρησης

Ένας λόγος που το H201 παραμένει χρήσιμο είναι ότι λύνει ένα πολύ συγκεκριμένο πρόβλημα αντικατάστασης. Εάν η εγκατεστημένη μηχανή κατασκευάστηκε γύρω από έναν ισορροπημένο ενισχυτή διπλού άξονα 12/12, η αντικατάστασή του με μια διαφορετική κατηγορία διπλού άξονα μπορεί να αλλάξει την ηλεκτρική συμβατότητα των δύο καναλιών σερβοκινητήρων, ακόμη και αν ο ενισχυτής φαίνεται παρόμοιος.

Για παλαιότερα συστήματα Alpha, αυτή η ακρίβεια έχει σημασία. Η αξία του H201 δεν είναι ότι είναι ευρέως καθολικό, αλλά ότι διατηρεί την αρχική ισορροπία ρεύματος των δύο αξόνων ανέπαφη.

Αυτό είναι ένα συμπέρασμα από την επίσημη ονομασία του μοντέλου και τον πίνακα προδιαγραφών.

Ένα άλλο πρακτικό όφελος είναι η απλότητα. Σε σύγκριση με έναν μεγαλύτερο ενισχυτή μικτής χωρητικότητας, μια ισορροπημένη μονάδα 12/12 μπορεί να είναι ευκολότερη στην επικύρωση σε συστήματα όπου και οι δύο άξονες ανήκουν στην ίδια κατηγορία κινητήρων.

Αυτό δεν αφαιρεί την ανάγκη επαλήθευσης του εγκατεστημένου αριθμού ανταλλακτικού, αλλά καθιστά το προϊόν ευκολότερο στην τοποθέτηση για αγοραστές που θέλουν μια καθαρή, ακριβή αντικατάσταση μοντέλο προς μοντέλο. Αυτό είναι ένα τεχνικό συμπέρασμα βασισμένο στην ταξινόμηση Ομάδα Α / Ομάδα Α του εγχειριδίου.

Συχνές Ερωτήσεις

Ε1: Ποια είναι η ακριβής ονομασία FANUC για το A06B-6089-H201;
Το εγχειρίδιο περιγραφών Alpha το αναγνωρίζει ως SVU2-12/12. Αυτό σημαίνει ότι είναι ένας σερβοενισχυτής Alpha διπλού άξονα με δύο ταιριαστά κανάλια κατηγορίας 12.

Αυτή η επίσημη ονομασία είναι πολύ πιο χρήσιμη από μια γενική εμπορική φράση, επειδή λέει σε έναν τεχνικό πώς είναι οργανωμένος ηλεκτρικά ο ενισχυτής.

Ε2: Τι σημαίνει η δομή 12/12 σε πραγματική χρήση μηχανής;
Σημαίνει ότι και τα δύο κανάλια σερβοκινητήρων έχουν ονομαστική τιμή στην ίδια κατηγορία: ονομαστικό ρεύμα 3.0 Arms και όριο αιχμής ρεύματος 12 A και στους δύο άξονες. Στην πράξη, αυτό καθιστά τη μονάδα κατάλληλη για μηχανές όπου δύο άξονες ελαφρύτερης χρήσης μοιράζονται ένα σώμα ενισχυτή και απαιτούν ουσιαστικά την ίδια κατηγορία εξόδου.

Αυτός είναι ο βασικός λόγος για τον οποίο το H201 διαφέρει από μικτά μοντέλα όπως το 12/20 ή το 12/40.

Ε3: Τι είδους εφαρμογές ταιριάζουν καλύτερα σε αυτό το μοντέλο;
Ταιριάζει καλύτερα σε διατάξεις σερβοκινητήρων CNC όπου δύο συγκρίσιμοι άξονες τροφοδοσίας ομαδοποιούνται μαζί σε έναν ενισχυτή Alpha.

Ένα κοινό παράδειγμα θα ήταν παλαιότερες διαμορφώσεις μηχανών στις οποίες οι ζεύγοι αξόνων σχεδιάστηκαν αρχικά γύρω από έναν ενισχυτή διπλού άξονα χαμηλού ρεύματος και ισορροπημένο.

Αυτή η δήλωση εφαρμογής είναι ένα συμπέρασμα από την επίσημη ονομασία 12/12 και τον πίνακα ρεύματος, όχι μια γραμμή αντιγραμμένη από ένα διαφημιστικό φυλλάδιο.

Ε4: Γιατί η ακριβής αντιστοίχιση μοντέλου είναι σημαντική για το H201;
Επειδή στην οικογένεια Alpha, η αντιστοίχιση ρεύματος είναι μέρος της ταυτότητας του προϊόντος.

Ένας ενισχυτής δύο αξόνων δεν είναι εναλλάξιμος απλώς επειδή είναι επίσης διπλού άξονα. Εάν η αρχική μηχανή αναμένει έναν ισορροπημένο ενισχυτή 12/12, η αντικατάστασή του με μια διαφορετική κατηγορία μπορεί να επηρεάσει την ηλεκτρική συμβατότητα των καναλιών του άξονα και να περιπλέξει την εκκίνηση.

Ο επίσημος πίνακας προδιαγραφών είναι ακριβώς αυτό που επιτρέπει σε έναν αγοραστή να αποφύγει αυτό το λάθος.

Ε5: Τι πρέπει να ελεγχθεί πριν από την παραγγελία αυτού του ανταλλακτικού;
Πρέπει πρώτα να επιβεβαιωθεί η εγκατεστημένη προδιαγραφή παραγγελίας, ακολουθούμενη από το ζεύγος κινητήρων της μηχανής, τη διάταξη των αξόνων και το πλαίσιο καλωδίωσης του πίνακα.

Δεδομένου ότι το εγχειρίδιο συνδέει αυτό το μοντέλο με εφαρμογές Ομάδα Α / Ομάδα Α, αυτή η ομαδοποίηση είναι επίσης χρήσιμη κατά την επαλήθευση. Στην εργασία συντήρησης, η ασφαλέστερη προσέγγιση είναι πάντα να αντιστοιχίσετε την ακριβή κατηγορία ενισχυτή πριν υποθέσετε συμβατότητα μόνο από την εμφάνιση.
