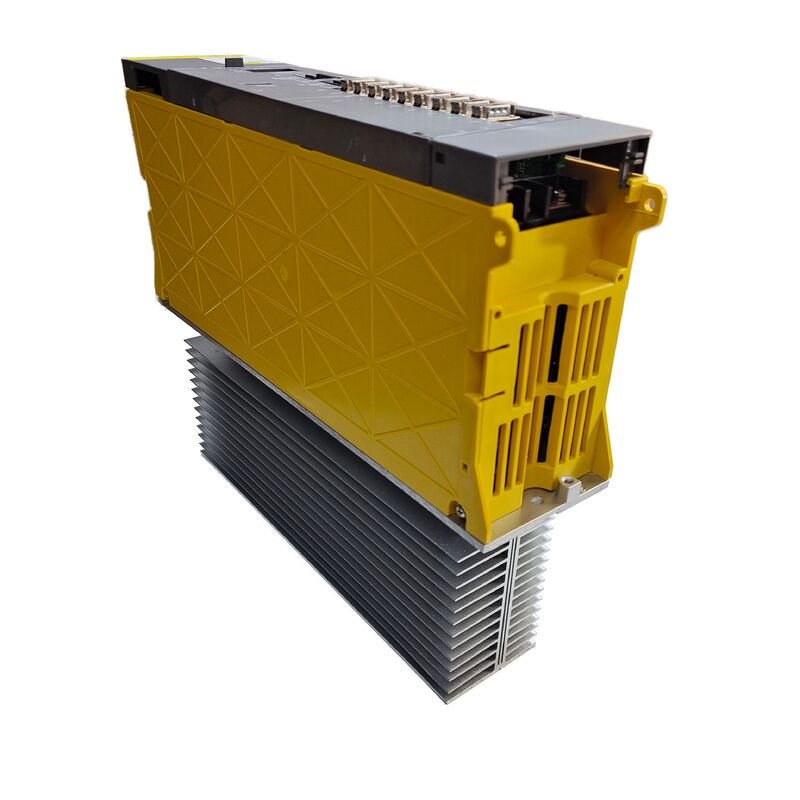

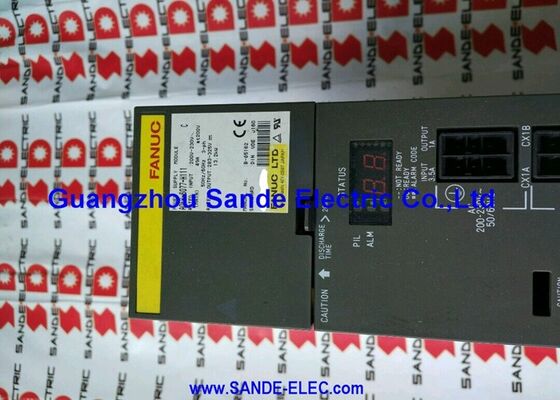

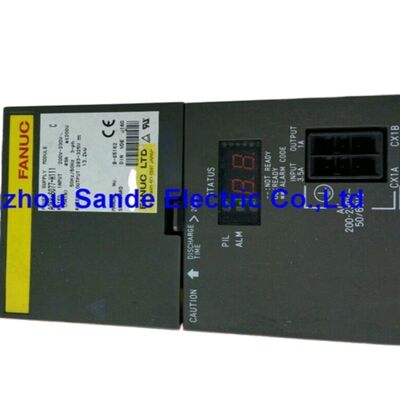

Μονάδα ενισχυτή σπινδύλης Fanuc A06B-6078-H206

Fanuc A06B-6078-H206 | Μονάδα Άξονα Alpha Πρώτης Γενιάς — SPM-5.5, Διεπαφή Τύπου 1, Ανατροφοδότηση JY2/JY4, Τροφοδοσία PSM, Σειρά 200VAC

Επισκόπηση

Η Fanuc A06B-6078-H206 είναι μια μονάδα ενισχυτή άξονα της σειράς alpha πρώτης γενιάς, με την ονομασία SPM-5.5, από την οικογένεια ενισχυτών άξονα A06B-6078 της Fanuc.

Ως συμπαγής μονάδα άξονα κατηγορίας 5.5kW, αναπτύχθηκε για δύο συγκεκριμένα σενάρια εγκατάστασης: ως ο κύριος οδηγός άξονα σε μικρότερα εργαλειομηχανήματα CNC και ως δευτερεύων ή υπο-άξονας ενισχυτής σε κέντρα κατεργασίας διπλού άξονα και κέντρα περιστροφής όπου η ζήτηση ισχύος του υπο-άξονα είναι μέτρια σε σχέση με τον κύριο άξονα.

Η σειρά A06B-6078 κατέχει μια ιδιαίτερη θέση στην ιστορία των ενισχυτών alpha της Fanuc ως η πλατφόρμα alpha πρώτης γενιάς.

Αυτή η αρχιτεκτονική εισήγαγε το ολοκληρωμένο σύστημα PSM/SVM/SPM πριν φτάσουν οι βελτιώσεις HRV υψηλότερης ανάλυσης στις μεταγενέστερες σειρές A06B-6082, A06B-6088 και A06B-6102. Το PSM παρέχει την κοινή γραμμή DC, οι μονάδες SVM χειρίζονται τους οδηγούς αξόνων σερβοκινητήρων και το SPM χειρίζεται τον άξονα — όλα αντλώντας από την ίδια ράγα ενισχυτή.

Το A06B-6078-H206 εντάσσεται φυσικά σε αυτήν την αρχιτεκτονική, συνδυασμένο με μονάδες SVM της σειράς A06B-6079 στην ίδια ράγα σε μηχανήματα της εποχής του.

Το αποτύπωμα της μονάδας 66.8 × 70mm είναι φυσικά συμπαγές για έναν οδηγό άξονα 5.5kW.

Η φιλοσοφία σχεδιασμού ολοκληρωμένης μονάδας οδήγησης της Fanuc επέτρεψε αυτό το μικρό μέγεθος, καθιστώντας το πρακτικό να εγκατασταθεί ως ενισχυτής υπο-άξονα σε ντουλάπια που ήδη καταλαμβάνονται από τον κύριο οδηγό άξονα και τις μονάδες αξόνων — χωρίς να απαιτείται ειδική ενότητα ντουλαπιού για τα ηλεκτρονικά του δευτερεύοντος άξονα.

Βασικές Προδιαγραφές

Διεπαφή Τύπου 1 και Ανατροφοδότηση JY2/JY4

Η διεπαφή Τύπου 1 στο A06B-6078-H206 συνδέεται με το CNC μέσω της σειριακής διεπαφής του άξονα, επιτρέποντας τις προηγμένες λειτουργίες άξονα που καθορίζουν την ικανότητα του άξονα alpha πρώτης γενιάς: περιγράμματα Cs, άκαμπτο χτύπημα, συγχρονισμός άξονα και προσανατολισμός. Η ανατροφοδότηση φτάνει στη μονάδα οδήγησης μέσω των συνδέσεων JY2 και JY4, οι οποίες μεταφέρουν τα σήματα του κωδικοποιητή θέσης του κινητήρα του άξονα και τις εισόδους παρακολούθησης θερμοκρασίας.

Αυτή η διάταξη ανατροφοδότησης JY2/JY4 είναι ειδική για τους οδηγούς άξονα διεπαφής Τύπου 1 και διακρίνει το A06B-6078-H206 από τους ενισχυτές άξονα διεπαφής Τύπου 2, Τύπου 3 και Τύπου 4, οι οποίοι χρησιμοποιούν διαφορετικές διατάξεις συνδέσεων και σύνολα παραμέτρων.

Το H206 δεν είναι ρητά συμβατό με αυτούς τους μεταγενέστερους τύπους διεπαφής — τα μηχανήματα που έχουν σχεδιαστεί για ενισχυτές άξονα Τύπου 2/3/4 δεν μπορούν να χρησιμοποιήσουν το H206 ως αντικατάσταση χωρίς μετατροπή διεπαφής.

Η σύνδεση JY2 μεταφέρει την ανατροφοδότηση του κωδικοποιητή παλμών του κινητήρα του άξονα — σήματα θέσης και ταχύτητας που χρησιμοποιεί η μονάδα οδήγησης για τον έλεγχο ταχύτητας και για τον έλεγχο θέσης σε λειτουργία σερβοκινητήρα κατά τη διάρκεια άκαμπτου χτυπήματος και λειτουργίας άξονα Cs.

Το JY4 μεταφέρει το σήμα υπερθέρμανσης του κινητήρα από τον ενσωματωμένο θερμίστορ του κινητήρα, παρέχοντας είσοδο θερμικής προστασίας που ενεργοποιεί τον συναγερμό AL-01 πριν συμβεί ζημιά στην περιέλιξη.

Εφαρμογές Υπο-Άξονα και Μικρών Μηχανών

Η κατηγορία συνεχούς ισχύος 5.5kW τοποθετεί το SPM-5.5 κάτω από τις κύριες μονάδες άξονα των περισσότερων κέντρων κατεργασίας παραγωγής, τα οποία συνήθως χρησιμοποιούν οδηγούς άξονα 7.5kW έως 30kW. Για υπο-άξονες σε CNC κέντρα περιστροφής διπλού άξονα, ο δευτερεύων άξονας εκτελεί λειτουργίες (διάτρηση οπίσθιας όψης, περιστροφή, σπείρωμα) σε επίπεδα ισχύος που σπάνια απαιτούν την πλήρη χωρητικότητα του κύριου άξονα.

Το SPM-5.5 είναι η σωστά καθορισμένη μονάδα για αυτήν την εφαρμογή χωρίς το κόστος και το μέγεθος ενός μεγαλύτερου ενισχυτή άξονα.

Σε μικρότερα εργαλειομηχανήματα CNC — συμπαγή VMC, μηχανές διάτρησης-σπειρώματος και εξειδικευμένα CNC μηχανήματα — το SPM-5.5 λειτουργεί ως ο κύριος οδηγός άξονα όταν οι ρυθμοί αφαίρεσης υλικού και τα μεγέθη εργαλείων της εφαρμογής ταιριάζουν στον προϋπολογισμό ισχύος άξονα 5.5kW.

Συχνές Ερωτήσεις

Ε1: Τι διακρίνει την παραλλαγή #H500 από την #H501 στο A06B-6078-H206;

Και οι δύο παραλλαγές είναι μονάδες άξονα διεπαφής SPM-5.5 Τύπου 1 με πανομοιότυπες συνδέσεις ανατροφοδότησης JY2/JY4 και τις ίδιες λειτουργικές δυνατότητες.

Τα #H500 και #H501 αναγνωρίζουν μικρές αναθεωρήσεις PCB ή προδιαγραφές περιφερειακής αγοράς.

Στις περισσότερες εφαρμογές αντικατάστασης, είναι λειτουργικά εναλλάξιμα. Κατά την παραγγελία, καθορίστε την έκδοση του επιθέματος στον προμηθευτή σας — ενώ η εναλλαγή είναι γενικά δυνατή, οι διαφορές στο υλικολογισμικό των παραμέτρων μεταξύ των εκδόσεων μπορεί περιστασιακά να απαιτούν προσαρμογή.

Ε2: Μπορεί το A06B-6078-H206 να αντικατασταθεί με το A06B-6082-H206 SPM-5.5 από τη σειρά δεύτερης γενιάς;

Το A06B-6082 είναι η μονάδα άξονα alpha δεύτερης γενιάς με βελτιωμένο έλεγχο άξονα HRV. Και οι δύο μοιράζονται την ίδια ονομασία μοντέλου SPM και παρόμοιες ηλεκτρικές ονομασίες, αλλά διαφέρουν στην αρχιτεκτονική του PCB ελέγχου και στη συμβατότητα παραμέτρων CNC.

Η αντικατάσταση μεταξύ γενεών απαιτεί επαλήθευση της συμβατότητας CNC και των συνόλων παραμέτρων — δεν είναι πάντα μια άμεση ανταλλαγή.

Συμβουλευτείτε την τεκμηρίωση συμβατότητας ενισχυτών άξονα Fanuc ή έναν εξειδικευμένο πάροχο υπηρεσιών πριν επιχειρήσετε αντικατάσταση μεταξύ γενεών σε ένα μηχάνημα παραγωγής.

Ε3: Ποιοι κωδικοί συναγερμού CNC υποδεικνύουν βλάβη στο A06B-6078-H206;

Οι συναγερμοί άξονα εμφανίζονται στην οθόνη CNC ως αριθμοί SP-xxx. Ο AL-09 (υπερθέρμανση ημιαγωγών ισχύος) υποδεικνύει θερμική βλάβη — ελέγξτε πρώτα αν λειτουργεί ο ανεμιστήρας ψύξης της μονάδας. Ο AL-12 (υπερβολικό ρεύμα συνδέσμου DC) ακολουθεί συνήθως τη διάσπαση μόνωσης της περιέλιξης του κινητήρα του άξονα και υποδεικνύει το στάδιο εξόδου της μονάδας οδήγησης.

Ο AL-03 (ασφάλεια συνδέσμου DC καμένη) και ο AL-04 (ασφάλεια εισόδου καμένη) υποδεικνύουν εσωτερικές βλάβες εξαρτημάτων εντός της μονάδας οδήγησης.

Οι AL-01 (υπερθέρμανση κινητήρα) και AL-02 (υπερβολική απόκλιση ταχύτητας) υποδεικνύουν συχνότερα τον κινητήρα ή την ανατροφοδότηση του κινητήρα παρά τη μονάδα οδήγησης. Το LED συναγερμού ανάβει όταν είναι ενεργός οποιοσδήποτε συναγερμός — ο συγκεκριμένος αριθμός πρέπει να διαβαστεί από την οθόνη CNC.

Ε4: Τι είναι η αρχιτεκτονική alpha πρώτης γενιάς και γιατί είναι σημαντική για ανταλλακτικά;

Alpha πρώτης γενιάς αναφέρεται στις οικογένειες μονάδων PSM A06B-6077, SVM A06B-6079 και SPM A06B-6078 που σχημάτισαν το αρχικό ολοκληρωμένο σύστημα οδήγησης alpha της Fanuc.

Αυτές οι μονάδες μοιράζονται μια κοινή αρχιτεκτονική γραμμής DC και μια γενιά διεπαφής PWM.

Ένα μηχάνημα κατασκευασμένο με μονάδες άξονα A06B-6078 θα έχει αντίστοιχες μονάδες PSM και SVM πρώτης γενιάς — η αντικατάσταση μόνο του SPM με μια μονάδα μεταγενέστερης γενιάς μπορεί να απαιτήσει αναβαθμίσεις PSM ή SVM ανάλογα με τη συμβατότητα διεπαφής και γραμμής. Η διατήρηση της συνέπειας της γενιάς στη στοίβα των ενισχυτών είναι η ασφαλέστερη στρατηγική αντικατάστασης.

Ε5: Ποιες επιλογές συντήρησης είναι διαθέσιμες για ένα αποτυχημένο A06B-6078-H206;

Η ανταλλαγή είναι η πιο πρακτική επιλογή: παραδώστε την αποτυχημένη μονάδα σε μια εγκατάσταση συντήρησης και λάβετε μια δοκιμασμένη, εγγυημένη ανακατασκευασμένη μονάδα.

Η επισκευή σε επίπεδο εξαρτήματος είναι διαθέσιμη για βλάβες στο στάδιο εξόδου του τρανζίστορ, στον ανεμιστήρα ψύξης και στις εσωτερικές ασφάλειες — αυτά τα ανταλλακτικά κυκλοφορούν στην αγορά επισκευών και αντικαθίστανται κατά την ανακατασκευή της μονάδας.

Τα PCB εντός του H206 δεν πωλούνται ξεχωριστά από τη Fanuc, αλλά εξειδικευμένες εγκαταστάσεις επισκευών τα διαθέτουν ως απόθεμα υπηρεσιών.

Όλες οι σωστά συντηρημένες μονάδες πρέπει να δοκιμάζονται υπό φορτίο σε διαμόρφωση δοκιμής Fanuc PSM/SVM με κατάλληλο κινητήρα άξονα alpha πριν από την αποστολή.
