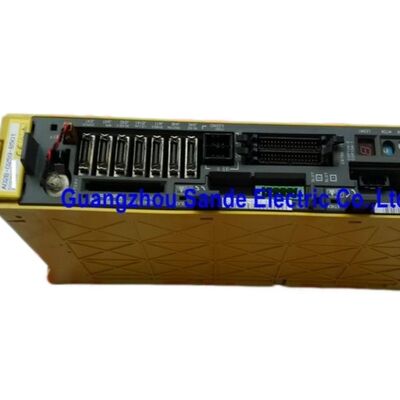

FANUC A06B-6080-H301 Σερβομονάδα

Όταν ο όρος είναι "Μονάδα", οι λεπτομέρειες έχουν σημασία

Οι χρήστες που αναζητούν τα εξαρτήματα FANUC servo χρησιμοποιούν μερικές φορές τους όρους "ενισχυτής", "driver" και "module" εναλλακτικά.Α06Β-6080-H301, η λέξη "μονάδα" έχει ειδική σημασία.Η σειρά 6080 έχει σχεδιαστεί γύρω από μια αρθρωτή αρχιτεκτονική servo drive, μια προσέγγιση συστήματος όπου οι μεμονωμένες μονάδες κίνησης εντάσσονται σε μια κοινή υποδομή παροχής ενέργειας., αντί για κάθε μονάδα που στεγάζει το δικό της ανεξάρτητο στάδιο ισχύος.

Η διαφορά αυτή έχει σημασία στο στάδιο αντικατάστασης.Λειτουργεί σε συνδυασμό με μονάδα τροφοδοσίας FANUC (PSM) εντός του ίδιου κιβωτίου εφοδιασμούΑν παραγγείλετε αντικατάσταση, η ίδια η μονάδα είναι αυτό που χρειάζεστε ̇ η παροχή ενέργειας και άλλα εξαρτήματα του ντουλαπιού να παραμείνουν στη θέση τους.

Μια Γρήγορη Επισκόπηση

Η σειρά 6080: Μονωδική από το σχεδιασμό

Η σειρά 6080 της FANUC αντιπροσωπεύει μια σημαντική αρχιτεκτονική αλλαγή στον τρόπο συσκευασίας των συστημάτων servo drive για μηχανήματα CNC.η προσέγγιση 6080 χρησιμοποιεί μια κεντρική μονάδα τροφοδοσίας που συνδυάζεται με ξεχωριστές μονάδες servo drive ̇ η καθεμία είναι υπεύθυνη για τη δική της λογική ελέγχου άξονα, αλλά αντλεί ισχύ από το κοινό PSM.

Αυτή η αρθρωτή τοπολογία προσέφερε πραγματικά πλεονεκτήματα σε μεγάλα συστήματα πολλαπλών άξονων: ευκολότερη κλιμακωτότητα, απλουστευμένη διάγνωση σφαλμάτων (μια βλάβη του αρθρώματος δεν καταστρέφει την υποδομή ενέργειας),και μια πιο οργανωμένη διάταξη του ντουλαπιούΗ τεχνολογία αυτή έγινε θεμελιώδης για το πώς η FANUC δομήσε τα servo συστήματα στα τέλη της δεκαετίας του 1990 και στις αρχές της δεκαετίας του 2000, και πολλές από αυτές τις εγκαταστάσεις παραμένουν σε ενεργό λειτουργία σήμερα.

ΗH301 εντός της οικογένειας 6080Τρεις άξονες συντονισμένης κίνησης CNC ̇ συνήθως X, Y και Z σε ένα κέντρο επεξεργασίας ̇ διαχειρίζονται μέσω μιας αντικαταστάσιμης μονάδας.Όταν η μονάδα αυτή χρειάζεται αντικατάσταση, το H301 είναι το ακριβές μέρος που απαιτείται.

Κατανοώντας το πλαίσιο του ενοποιημένου ντουλαπιού

Πριν παραγγείλετε, βοηθά να καταλάβετε που το A06B-6080-H301 ταιριάζει μέσα στο μεγαλύτερο σύστημα κίνησης:

Η μονάδα 6080 συνδέεται με ένα κιβώτιο εφοδιασμού που περιέχει επίσης FANUC PSM (Module Power Supply) και ενδεχομένως άλλες μονάδες άξονα.Το PSM χειρίζεται τη μετατροπή AC-DC και τις λειτουργίες αναγεννητικής πέδησης για ολόκληρο το ντουλάπιΗ μονάδα H301 λαμβάνει ενέργεια συνεχούς ρεύματος από το PSM και διαχειρίζεται ανεξάρτητα τον έλεγχο ρεύματος, την επεξεργασία ανατροφοδότησης θέσης και τη μετατόπιση κινητήρα για τους τρεις διορισμένους άξονές της.

Όταν διαγιγνώσκεται σφάλμα σερβοσυστάσεως σε αυτό το είδος συστήματος, το πρώτο βήμα είναι πάντα να προσδιοριστεί αν το σφάλμα προέρχεται από το PSM ή από μια συγκεκριμένη μονάδα άξονα.Ένα σφάλμα PSM συνήθως επηρεάζει όλους τους άξονες ταυτόχρονα. Ένα σφάλμα ενότητας τείνει να είναι ειδικό για τον άξονα ή να περιορίζεται στους άξονες που μοιράζονται το εν λόγω ενότητα. Εάν η μηχανή σας εμφανίζει συναγερμούς σερβοεπιτήρησης σε μόνο τρεις άξονες και οι άξονες αυτές αντιστοιχούν σε έναν H301,Η ίδια η μονάδα γίνεται το επίκεντρο της έρευνας..

Νέο και μεταχειρισμένο απόθεμα

Επειδή η σειρά 6080 χρησιμοποιήθηκε ευρέως σε κέντρα επεξεργασίας μεσαίου και μεγάλου μεγέθους από μεγάλους Ιάπωνες και Ευρωπαίους κατασκευαστές,οι χρησιμοποιημένες μονάδες που προέρχονται από εγκαταλελειμμένα ή αναβαθμισμένα συστήματα είναι σχετικά προσβάσιμες ̇ και πολλές παραμένουν σε καλή λειτουργική κατάσταση.

Νέες μονάδεςΟι μηχανές αυτές έχουν πλήρη εγγύηση 12 μηνών και αποτελούν τη σωστή επιλογή όταν το εν λόγω μηχάνημα είναι κρίσιμο, εκτελεί απαιτητικούς κύκλους παραγωγής ή όταν χρειάζεστε τη μέγιστη εμπιστοσύνη στην αντικατάσταση.Χρησιμοποιημένες μονάδεςΟι συσκευές αυτές παρέχονται με εγγύηση 3 μηνών και αποτελούν μια πρακτική επιλογή για εφεδρικό απόθεμα, μηχανές χαμηλότερης χρήσης ή περιστάσεις συντήρησης ευαίσθητης στον προϋπολογισμό.

Τα επίπεδα αποθεμάτων για παλαιές μονάδες FANUC μπορεί να αλλάξουν γρήγορα.

Μέθοδοι πληρωμής και αποστολή

Αποδεκτή πληρωμή:Τραπεζική μεταφορά (T/T) για οποιαδήποτε αξία παραγγελίας, χωρίς πρόσθετη χρέωση. PayPal για παραγγελίες έως USD $500, χρέωση διαχειρισμού περίπου 3,9 ̇ 4,4%. Western Union για οποιαδήποτε αξία παραγγελίας.

Αποστολή:Μέσα σε 24 εργάσιμες ημέρες από την επιβεβαίωση της πληρωμής, μέσω DHL ή FedEx για τους περισσότερους διεθνείς προορισμούς.,Οι εισαγωγικοί φόροι και τα έξοδα εκκαθάρισης είναι ευθύνη του αγοραστή.

Εγγυητική κάλυψη

Νέες μονάδες:Εγγύηση 12 μηνώνΑπό την ημερομηνία παράδοσης.Εγγύηση 3 μηνώναπό την ημερομηνία παράδοσης.

Η εγγύηση εφαρμόζεται σε περίπτωση λειτουργικής βλάβης υπό κανονικές συνθήκες εγκατάστασης και λειτουργίας.σφάλματα που οφείλονται σε εσφαλμένη καλωδίωση ή διαμόρφωση παραμέτρων, ή ζημιά από συνθήκες λειτουργίας εκτός των ονομαστικών προδιαγραφών της μονάδας.

Οι επιστροφές γίνονται αποδεκτές για εμπορεύματα που φτάνουν κατεστραμμένα ή όχι όπως περιγράφεται ∙ αναφορά την ίδια ημέρα ή την επόμενη εργάσιμη ημέρα μετά την παραλαβή.Οι μη λειτουργικές μονάδες που αναφέρονται εντός 4 ημερών από την παράδοση είναι επίσης επιλέξιμες για επιστροφή ή αντικατάσταση.Οι επιστροφές που πραγματοποιούνται με λάθος προϊόν αποκλείονται.

Τυπικές εφαρμογές μηχανών

Η A06B-6080-H301 συνδέεται συνήθως με:

• Κέντρα επεξεργασίας CNC μεσαίου έως μεγάλου μεγέθους που χρησιμοποιούν ελεγκτές της σειράς FANUC 16i, 18i ή 21i με αρθρωτά ντουλάπια παροχής τροχών
• Κέντρα επεξεργασίας 5 άξονων όπου πολλαπλές μονάδες της σειράς 6080 καλύπτουν διαφορετικές ομάδες άξονων
• Κέντρα στροφής εξοπλισμένα με FANUC και μηχανές στροφής με πολύπλοκες συναρμολογήσεις σερβοεξών
• Βιομηχανικά ρομπότ και ευέλικτα συστήματα παραγωγής όπου η αρθρωτή αρχιτεκτονική 6080 υιοθετήθηκε από τους ενοποιητές συστημάτων
• Εργαλεία παραγωγής βαρέων επιβαρύνσεων σε εγκαταστάσεις αυτοκινήτων, αεροδιαστημικής βιομηχανίας και μηχανικής ακριβείας

Συχνές Ερωτήσεις

Ε: Ποια είναι η διαφορά μεταξύ μιας FANUC "servo module" όπως η A06B-6080-H301 και ενός "servo amplifier" από την σειρά 6090 ή 6093;

Η βασική διαφορά έγκειται στην αρχιτεκτονική ισχύος. Servo amplifiers in the 6090 and 6093 series are largely self-contained units with their own power supply stages — they receive AC input and handle the full conversion and motor drive function internallyΗ A06B-6080-H301, ως μέρος της αγωγικής σειράς 6080, είναι μια μονάδα κίνησης που βασίζεται σε ξεχωριστή μονάδα παροχής ενέργειας FANUC (PSM) για την ισχύ της συνεχούς κίνησης.Η H301 χειρίζεται το servo έλεγχο και τα στάδια εξόδου για τρεις άξονεςΑυτό σημαίνει ότι χρειάζεται μόνο να αντικαταστήσετε την ίδια τη μονάδα H301 όταν η μονάδα αποτύχει ̇ το PSM και τα άλλα εξαρτήματα του ντουλάπιου παραμένουν στη θέση τους.

Ε2: Το μηχάνημά μου έχει πολλαπλές μονάδες servo στο ντουλάπι, πώς μπορώ να ξέρω ποια είναι η A06B-6080-H301;

Σε ένα FANUC αρθρωτό σέρβο ντουλάπι, κάθε αρθρο είναι επισήμαντο απευθείας στο μπροστινό του πάνελ ή στην κορυφή του με τον πλήρη αριθμό του εξαρτήματος.Εντοπίστε τη μονάδα της οποίας η ετικέτα λέει A06B-6080-H301 και σημειώστε ποιες αναθέσεις άξονα καλύπτειΕάν η ετικέτα είναι κατεστραμμένη ή αδιανόητη, το εγχειρίδιο συντήρησης του μηχανήματος ή το διάγραμμα καλωδίωσης του κιβωτίου κίνησης FANUC θα προσδιορίσουν ποια μονάδα χειρίζεται ποια άξονα με βάση τη θέση των τρύπων.

Ε3: Μπορεί μια αποτυχημένη μονάδα H301 να προκαλέσει συναγερμούς σε όλους τους άξονες του μηχανήματος ή μόνο στους άξονες που ελέγχει;

Ένα αποτυχημένο A06B-6080-H301 θα παράγει συνήθως συναγερμούς ειδικούς για τους τρεις άξονες που ελέγχει το μοντέλο.Υποθέτοντας ότι η μονάδα τροφοδοσίας (PSM) λειτουργεί κανονικάΕάν όλοι οι άξονες συναγερτούν ταυτόχρονα, η PSM ή η διανομή ισχύος του DC bus είναι η πιο πιθανή πηγή του προβλήματος.Οι συναγερμοί ειδικού άξονα οι οποίοι σχετίζονται προσεκτικά με μια ομάδα τριών άξονων αποτελούν πολύ σαφέστερο δείκτη ότι η αντίστοιχη μονάδα H301 χρειάζεται προσοχή.

Ε4: Χρειάζεται να επαναπρογραμματίσω κάτι μετά την αντικατάσταση του A06B-6080-H301 με μια νέα ή χρησιμοποιημένη μονάδα;

Για την άμεση ανταλλαγή μορφών μορφών, οι παραμέτροι του servo αποθηκεύονται στον ελεγκτή CNC ̇ όχι στην ίδια τη μονάδα κίνησης στις περισσότερες διαμορφώσεις της σειράς 6080.Αυτό σημαίνει ότι η αντικατάσταση της μονάδας H301 με πανομοιότυπο αριθμό τμήματος δεν θα πρέπει να απαιτεί την επαναφορά παραμέτρων σεροΩστόσο, είναι πάντα καλή πρακτική να δημιουργείται αντίγραφο ασφαλείας του πλήρους συνόλου παραμέτρων CNC πριν από την εκτέλεση οποιασδήποτε αντικατάστασης της μονάδας.Εάν το μηχάνημα εκτελεί μια διαδικασία αυτόματης ρύθμισης κατά την εκκίνηση, επιτρέπουν την ολοκλήρωση και την επαλήθευση των επιδόσεων του άξονα πριν από την επιστροφή στην παραγωγή.

Ε5: Υπάρχει κίνδυνος στην παραγγελία μεταχειρισμένης μηχανής A06B-6080-H301 για μια κρίσιμη μηχανή παραγωγής;

Ο κίνδυνος είναι διαχειρίσιμος αλλά πραγματικός. Οι χρησιμοποιημένες μονάδες έχουν ιστορικό λειτουργίας που δεν είναι πλήρως γνωστό ∙ θερμική πίεση, μεταβατικές τάσεις και ώρες λειτουργίας επηρεάζουν τη μακροζωία των εξαρτημάτων με την πάροδο του χρόνου.Για μηχανές όπου ο χρόνος στάσης λειτουργίας έχει σημαντικό κόστος παραγωγήςΟι χρήσιμες μονάδες είναι κατάλληλες για μηχανές με χαμηλότερη κριτικότητα, απαιτήσεις αποθέματος εφεδρείας,ή καταστάσεις στις οποίες οι δημοσιονομικοί περιορισμοί αποτελούν πραγματικό παράγονταΣε κάθε περίπτωση, εάν μια χρησιμοποιημένη μονάδα εγκατασταθεί και εμφανίσει πρόβλημα εντός 4 ημερών από την παράδοση υπό κανονικές συνθήκες λειτουργίας, η επιστροφή ή η αντικατάσταση είναι διαθέσιμη σύμφωνα με την πολιτική εγγύησης μας.
