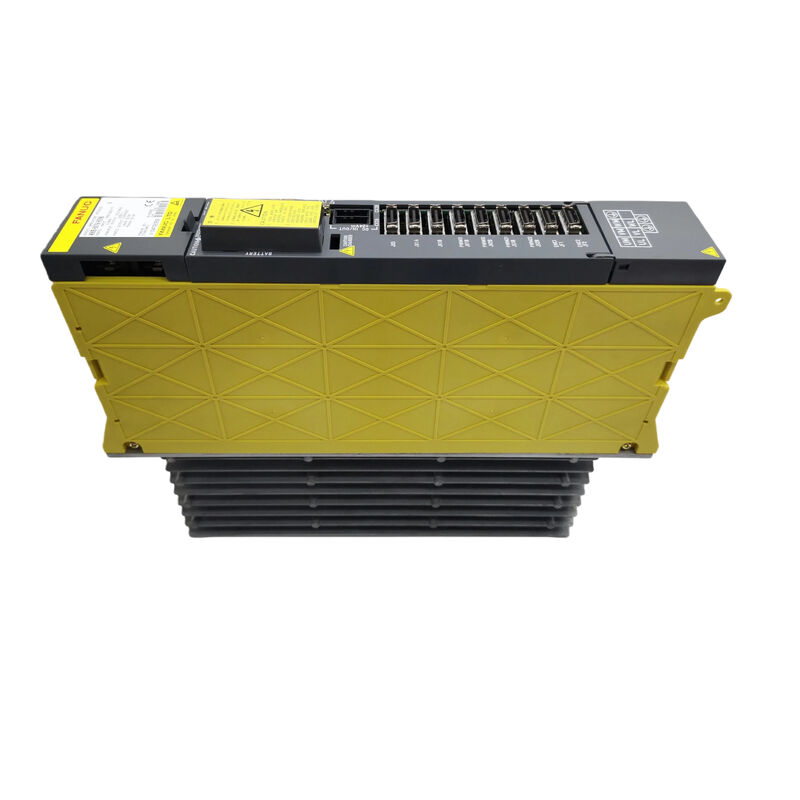

FANUC A06B-6079-H304 — Alpha SVM3-20/20/20: Τρεις Άξονες Μέσω Κοινού Διαύλου Τροφοδοσίας

Η Αρχιτεκτονική Προηγείται

Δεν είναι όλοι οι σερβοενισχυτές FANUC alpha ίδιου τύπου συσκευής. Κάποιοι είναι αυτόνομες μονάδες που συνδέονται απευθείας στην εισερχόμενη τροφοδοσία AC, την ανορθώνουν εσωτερικά και οδηγούν τους κινητήρες τους ανεξάρτητα. Άλλοι είναι μονάδες — ειδικά σχεδιασμένα στάδια εξόδου που λαμβάνουν ήδη μετατροπή ισχύος DC από μια κοινή τροφοδοσία και επικεντρώνονται αποκλειστικά στον έλεγχο του κινητήρα. Το A06B-6079-H304 ανήκει σταθερά στη δεύτερη κατηγορία, και η κατανόηση αυτής της διάκρισης είναι το πιο σημαντικό πράγμα που πρέπει να γνωρίζετε πριν παραγγείλετε, εγκαταστήσετε ή αντιμετωπίσετε προβλήματα σε αυτήν τη μονάδα.

Ονομάζεται SVM3-20/20/20 — Μονάδα Σερβοενισχυτή, τρεις άξονες, κλάσης 20 και στους τρεις καναλιούς — το H304 λαμβάνει την τάση του διαύλου DC από μια Μονάδα Τροφοδοσίας (PSM) που είναι εγκατεστημένη ξεχωριστά στο ίδιο ντουλάπι κίνησης. Η PSM χειρίζεται τη μετατροπή AC σε DC για ολόκληρο το ντουλάπι. Η SVM3 δεν χειρίζεται τίποτα πέρα από τον έλεγχο ρεύματος για τους άξονες L, M και N. Δεν ανορθώνει. Δεν έχει δική της τράπεζα πυκνωτών για τον κύριο δίαυλο. Αποσυνδέστε την PSM και κάθε μονάδα SVM που μοιράζεται αυτόν τον δίαυλο σταματά να λειτουργεί αμέσως.

Αυτή η αρχιτεκτονική δεν είναι περιορισμός — είναι μια σκόπιμη μηχανική ανταλλαγή που ενοποιεί τη μετατροπή ισχύος σε ένα ενιαίο αποδοτικό στάδιο, επιτρέποντας παράλληλα σε πολλαπλές μονάδες SVM διαφορετικών αριθμών αξόνων και ονομαστικών ρευμάτων να μοιράζονται μια κοινή δεξαμενή ενέργειας. Η ανταλλαγή είναι ότι μια SVM3-20/20/20 είναι μόνο το μισό της εγκατάστασης. Το άλλο μισό είναι η PSM.

Η Sande Electric διαθέτει το A06B-6079-H304 σε καινούργιες και μεταχειρισμένες συνθήκες, με αποστολή παγκοσμίως εντός 0–3 εργάσιμων ημερών.

SVM έναντι SVU: Η Διάκριση που Καθορίζει ολόκληρη την Εγκατάστασή σας

Επειδή η FANUC χρησιμοποίησε παρόμοια σήμανση προϊόντων σε όλη την οικογένεια σερβοενισχυτών alpha, ένας μηχανικός συντήρησης που αναζητά αντικατάσταση κίνησης μπορεί εύκολα να συναντήσει τόσο το 6079 SVM όσο και το 6089 SVU σε καταλόγους, μερικές φορές αναγραφόμενα δίπλα-δίπλα. Δεν είναι εναλλάξιμα, και η διαφορά είναι βαθύτερη από τις συνδέσεις των ακροδεκτών.

Ο παρακάτω πίνακας αποτυπώνει τη βασική διαίρεση:

Όταν μια μηχανή σχεδιάστηκε γύρω από την αρχιτεκτονική 6079 SVM, ολόκληρο το ντουλάπι — PSM, μία ή περισσότερες μονάδες SVM, καλωδιώσεις και συνδέσεις διαύλου — αντικατοπτρίζει αυτήν την επιλογή. Η αντικατάσταση ενός H304 με ένα ισοδύναμο ρεύματος SVU θα απαιτούσε την προσθήκη μιας αυτόνομης σύνδεσης τροφοδοσίας AC και την κατάργηση της τροφοδοσίας του διαύλου DC. Αυτό είναι μια επανακαλωδίωση ντουλαπιού, όχι μια αλλαγή μονάδας.

Το H304 Εντός της Σειράς SVM3: Γιατί Τρεις Ίσοι Άξονες στα 5.9A

Η οικογένεια 6079 SVM3 καλύπτει πολλαπλούς συνδυασμούς ρεύματος τριών αξόνων. Το H304 είναι η συμμετρική παραλλαγή 20/20/20 — και οι τρεις άξονες στα 5.9A, όλοι οδηγούν κινητήρες alpha στην κλάση α2/3000 έως α4/4000. Η θέση του μεταξύ των άλλων παραλλαγών SVM3 αποκαλύπτει πού προοριζόταν να τοποθετηθεί:

Το H304 βρίσκεται στην κορυφή της σειράς τριών αξόνων ίσου ρεύματος πριν περάσουμε σε διαμορφώσεις με άξονα Ν υψηλότερου ρεύματος. Κέντρα κατεργασιών και κέντρα περιστροφής όπου τρεις άξονες φέρουν κινητήρες παρόμοιας κλάσης υπό συγκρίσιμη χρήση — άξονες X, Y και Z σε ένα VMC μεσαίας εμβέλειας, για παράδειγμα — είναι η φυσική θέση για αυτήν τη μονάδα. Όπου ένας άξονας χρειάζεται πραγματικά περισσότερο από 5.9A, το H305, H306 ή H307 το αντιμετωπίζουν χωρίς να αλλάζουν τους άλλους άξονες.

Η επιλογή της λανθασμένης παραλλαγής από αυτήν τη λίστα είναι συχνή πηγή σφαλμάτων κατά την προμήθεια μονάδων αντικατάστασης. Ένα H303 (12/20/20) σε μια μηχανή που αρχικά είχε ένα H304 (20/20/20) θα υπο-οδηγήσει τον κινητήρα του άξονα L και θα προκαλέσει συναγερμούς υπερβολικού ρεύματος στον άξονα L υπό οποιοδήποτε ουσιαστικό φορτίο κοπής. Επαληθεύετε πάντα τις απαιτήσεις ρεύματος και των τριών αξόνων πριν από την παραγγελία.

Η Παγίδα Διεπαφής 6079 έναντι 6096: Ίδιο Όνομα Μονάδας, Διαφορετικές Γενιές

Η οικογένεια 6079 SVM έχει μια άμεση διάδοχο γενιά: το 6096 SVM με FSSB (Fanuc Serial Servo Bus). Οι δύο γενιές μοιράζονται πανομοιότυπα ονόματα μοντέλων — SVM3-20/20/20 — και σχεδόν πανομοιότυπες φυσικές μορφές. Η διαφορά είναι η διεπαφή σερβο μεταξύ του CNC και της μονάδας.

Το 6079 H304 χρησιμοποιεί μια παράλληλη διεπαφή PWM Τύπου Α, συνδέοντας σε παλαιότερες γενιές FANUC CNC (Σειρά 15, 16, 18, 21 μη-i) μέσω ενός παράλληλου πακέτου καλωδίων από την πλακέτα διεπαφής σερβο του CNC. Το αντίστοιχο 6096 — επίσης ονομαζόμενο SVM3-20/20/20 αλλά με αριθμό παραγγελίας A06B-6096-H304 — χρησιμοποιεί διεπαφή οπτικών ινών FSSB, συνδέοντας μέσω καλωδίου οπτικών ινών πλαστικού σε CNC ελέγχους σειράς i.

Οι δύο δεν είναι διασταυρούμενα συμβατές. Μια μονάδα 6096 εγκατεστημένη σε μια μηχανή με CNC μη-i και πλακέτα σερβο Τύπου Α δεν θα επικοινωνήσει. Μια μονάδα 6079 εγκατεστημένη σε μια μηχανή διαμορφωμένη για FSSB θα αποτύχει ομοίως να αρχικοποιηθεί. Εάν προμηθεύεστε μια αντικατάσταση και γνωρίζετε ότι η μηχανή εκτελεί CNC Σειράς 16 ή 18 (μη-i), το 6079 H304 είναι το σωστό εξάρτημα. Εάν η μηχανή εκτελεί 16i, 18i ή 0i-C/D, απαιτείται το 6096 H304. Ο πιο σίγουρος έλεγχος είναι ο αριθμός εξαρτήματος στην εγκατεστημένη μονάδα — τα τέσσερα μεσαία ψηφία του αριθμού παραγγελίας A06B (6079 έναντι 6096) καθιστούν τη γενιά διεπαφής σαφή.

Τεχνικές Προδιαγραφές

Μέγεθος PSM και το H304: Τι Πρέπει να Χειριστεί η Μονάδα Τροφοδοσίας

Η εγκατάσταση ή αντικατάσταση μιας SVM3-20/20/20 εγείρει ένα ερώτημα που είναι εύκολο να παραβλεφθεί: έχει η υπάρχουσα PSM επαρκή χωρητικότητα για να υποστηρίξει το φορτίο; Το H304 αντλεί από τον κοινό δίαυλο DC έως και 3.7kW υπό πλήρες ταυτόχρονο φορτίο τριών αξόνων. Εάν πρόσθετες μονάδες SVM μοιράζονται την ίδια PSM — που είναι η κανονική διαμόρφωση σε ένα κέντρο κατεργασιών πολλαπλών αξόνων — η PSM πρέπει να έχει μέγεθος για το άθροισμα της μέγιστης ζήτησης ισχύος όλων των μονάδων, όχι μόνο του H304 μόνο του.

Η σειρά alpha PSM της FANUC (A06B-6077) διατίθεται σε διάφορες ονομαστικές ισχύος. Κατά την προσθήκη ενός αντικαταστάτη H304 σε ένα ντουλάπι, επιβεβαιώστε ότι η ονομαστική ικανότητα εξόδου της εγκατεστημένης PSM δεν υπερβαίνεται από το άθροισμα όλων των μονάδων SVM στο σύστημα. Μια PSM που λειτουργεί πάνω από τη θερμική της ονομαστική τιμή θα εμφανίσει συναγερμούς χαμηλής τάσης διαύλου DC υπό βαριά φορτία κοπής πολλαπλών αξόνων — ένα μοτίβο συναγερμού που μοιάζει με σφάλμα μονάδας αλλά προέρχεται από το στάδιο τροφοδοσίας.

Αυτός ο υπολογισμός είναι πιο σχετικός όταν το H304 εγκαθίσταται στη θέση μιας παραλλαγής SVM3 χαμηλότερου ρεύματος (π.χ., αντικατάσταση μιας μονάδας H301 τριών αξόνων 12/12/12 με μια μονάδα H304 τριών αξόνων 20/20/20), όπου το συνολικό φορτίο του διαύλου αυξάνεται. Σε μια αντικατάσταση H304 ίδιας φύσης, η υπάρχουσα διαμόρφωση μεγέθους PSM παραμένει έγκυρη.

Παραγγελία, Πληρωμή & Αποστολή

Παγκόσμια αποστολή μέσω DHL και FedEx εντός 0–3 εργάσιμων ημερών από την επιβεβαιωμένη πληρωμή. Συνδυασμένη αποστολή είναι διαθέσιμη για παραγγελίες πολλαπλών μονάδων.

Αποδεκτοί τρόποι πληρωμής:

• Τραπεζική Μεταφορά (T/T) — όλες οι αξίες παραγγελίας
• PayPal — παραγγελίες έως 500 USD
• Western Union — όλες οι αξίες παραγγελίας

Οι εισαγωγικοί δασμοί και φόροι είναι ευθύνη του αγοραστή στον προορισμό.

Πολιτική Εγγύησης & Επιστροφών

Επιστροφές γίνονται δεκτές για μονάδες που φτάνουν κατεστραμμένες, ελλιπείς, όχι όπως περιγράφονται, ή επιβεβαιωμένα μη λειτουργικές εντός 4 ημερών από την παραλαβή. Η ετικέτα εγγύησης πρέπει να παραμείνει άθικτη. Τα έξοδα επιστροφής αποστολής βαρύνουν τον αγοραστή. Δεν γίνονται δεκτές επιστροφές για λάθη παραγγελίας ή αλλαγή γνώμης.

Συχνές Ερωτήσεις

Ε1: Η SVM3-20/20/20 της μηχανής μου απέτυχε, και βλέπω συναγερμό και στους τρεις άξονες ταυτόχρονα. Μπορεί η ίδια η μονάδα H304 να προκαλέσει αποτυχία και στους τρεις άξονες ταυτόχρονα, ή θα πρέπει να κοιτάξω πρώτα την PSM;

Α: Και τα δύο σενάρια είναι πιθανά, και η οθόνη LED 7 τμημάτων στη μονάδα είναι το ταχύτερο διαγνωστικό εργαλείο για να τα διακρίνετε. Εάν η LED εμφανίζει συναγερμό τάσης — συγκεκριμένα κωδικούς που σχετίζονται με χαμηλή τάση διαύλου DC ή αποτυχία φόρτισης διαύλου — το σφάλμα προέρχεται από την κοινή διαδρομή τροφοδοσίας, που σημαίνει είτε την ίδια την PSM, την ασφάλεια του διαύλου DC, είτε την καλωδίωση του διαύλου μεταξύ της PSM και της μονάδας SVM. Εάν η LED εμφανίζει κωδικούς σταδίου εξόδου (κωδικούς υπερβολικού ρεύματος ή σφάλματος IPM σε μεμονωμένους άξονες), τα στάδια εξόδου της μονάδας είναι πιο πιθανό να εμπλέκονται. Ένας πρακτικός πρώτος έλεγχος πριν από την καταδίκη οποιουδήποτε εξαρτήματος: επαληθεύστε την τάση του διαύλου DC στους ακροδέκτες εισόδου DC της μονάδας SVM με ένα DMM ενώ το σύστημα είναι ενεργοποιημένο αλλά πριν ενεργοποιηθούν οι άξονες. Ο δίαυλος θα πρέπει να είναι εντός της προδιαγραφής 283–325V DC. Εάν η τάση του διαύλου είναι χαμηλή ή απουσιάζει ενώ η PSM δεν εμφανίζει δικό της σφάλμα, ελέγξτε την καλωδίωση και την ασφάλεια του διαύλου μεταξύ τους. Εάν η τάση του διαύλου είναι σωστή και η μονάδα εξακολουθεί να αποτυγχάνει να αρχικοποιηθεί, η μονάδα είναι η πιο πιθανή πηγή σφάλματος.

Ε2: Υπάρχει κίνδυνος να παραγγείλω κατά λάθος το 6096 H304 όταν χρειάζομαι το 6079 H304; Φαίνεται να εμφανίζονται μαζί στα αποτελέσματα αναζήτησης.

Α: Ναι, αυτό είναι ένα από τα πιο συνηθισμένα λάθη παραγγελίας στην οικογένεια alpha SVM, ακριβώς επειδή και τα δύο ονομάζονται SVM3-20/20/20 και φαίνονται σχεδόν πανομοιότυπα φυσικά. Ο οριστικός έλεγχος είναι ο εξαψήφιος αριθμός παραγγελίας στη μέση του αριθμού εξαρτήματος FANUC: 6079 για διεπαφή Τύπου Α (η παραλλαγή της μηχανής σας εάν εκτελεί Σειρά 16 ή 18 μη-i), και 6096 για διεπαφή FSSB (απαιτείται για 16i, 18i και άλλα CNC σειράς i). Εάν παραγγέλνετε βάσει του μοντέλου CNC της μηχανής, επιβεβαιώστε εάν η ονομασία του CNC τελειώνει σε "-i" — μια Σειρά 16 είναι μη-i, μια Σειρά 16i είναι η σειρά i. Ο αριθμός εξαρτήματος της πλακέτας διεπαφής σερβο μέσα στο ντουλάπι CNC είναι ένας άλλος αξιόπιστος δείκτης: οι πλακέτες στην περιοχή A16B-2200-xxxx και A16B-2202-xxxx συνήθως υποδεικνύουν Τύπο Α (συμβατό με 6079), ενώ οι πλακέτες A16B-3200-xxxx συνδέονται με FSSB (συμβατό με 6096). Σε περίπτωση αμφιβολίας, μοιραστείτε τον πλήρη αριθμό εξαρτήματος της εγκατεστημένης μονάδας από την ετικέτα μαζί μας πριν επιβεβαιώσετε την παραγγελία σας.

Ε3: Η μηχανή έχει τρεις άξονες μέσω αυτής της SVM3-20/20/20. Μετά την αντικατάσταση της μονάδας, χρειάζεται κάτι να επαναρχικοποιηθεί στις παραμέτρους του CNC, ή είναι πραγματικά plug-and-play;

Α: Για μια αντικατάσταση ίδιας φύσης του ίδιου τύπου μονάδας (H304 για H304), οι παράμετροι σερβο του CNC — κωδικοί κινητήρα, όρια ρεύματος, κέρδος θέσης, κέρδη βρόχου ταχύτητας — παραμένουν αποθηκευμένες στο ίδιο το CNC και δεν επηρεάζονται από την αλλαγή της μονάδας. Η SVM3-20/20/20 δεν διατηρεί παραμέτρους άξονα εσωτερικά. Μόλις η μονάδα αντικατάστασης τοποθετηθεί μηχανικά, επανασυνδεθούν τα καλώδια διαύλου και διεπαφής, και ενεργοποιηθεί το σύστημα, το CNC θα συνεχίσει να επικοινωνεί με τη νέα μονάδα χρησιμοποιώντας το υπάρχον σύνολο παραμέτρων. Ωστόσο, δύο πράγματα αξίζει να επιβεβαιωθούν μετά την ενεργοποίηση: πρώτον, ότι κανένας άξονας δεν εμφανίζει συναγερμό σερβο που σχετίζεται με ασυμφωνία παραμέτρων (που θα υποδείκνυε ότι ο κωδικός κινητήρα ή η παράμετρος κλάσης ρεύματος στο CNC δεν ταιριάζει με τον κινητήρα που είναι πραγματικά συνδεδεμένος), και δεύτερον, ότι η λειτουργία αναφοράς αναφοράς (home) του CNC λειτουργεί σωστά σε όλους τους τρεις άξονες μετά τον πρώτο κύκλο τροφοδοσίας, καθώς τα δεδομένα απόλυτης θέσης που διατηρούνται στη μνήμη με εφεδρική μπαταρία του CNC μπορεί να χρειαστεί να επαναδημιουργηθούν εάν η μηχανή ήταν εκτός λειτουργίας για μεγάλο χρονικό διάστημα.

Ε4: Η μηχανή χρησιμοποιεί αυτό το H304 στους άξονες X, Y και Z. Ο άξονας Ν (Ζ) τείνει να λειτουργεί πιο σκληρά επειδή φέρει το βάρος της κεφαλής του άξονα. Θα πρέπει να εξετάσω μια διαφορετική παραλλαγή SVM3 με άξονα Ν υψηλότερου ρεύματος, όπως το H307 (SVM3-20/20/40);

Α: Μόνο εάν η προδιαγραφή του κινητήρα του άξονα Ζ απαιτεί πραγματικά περισσότερο από 5.9A. Η απόφαση θα πρέπει να καθοδηγείται από την πινακίδα του κινητήρα και τις παραμέτρους σερβο άξονα του CNC, όχι μόνο από την επιχειρησιακή αντίληψη. Ένας άξονας Ζ που φέρει μια βαριά κεφαλή άξονα υπό βαρύτητα θα δει υψηλότερη συνεχή ζήτηση ροπής από έναν οριζόντιο άξονα — αλλά εάν αυτό μεταφράζεται σε ζήτηση ρεύματος που υπερβαίνει τα 5.9A εξαρτάται αποκλειστικά από το ονομαστικό ρεύμα του κινητήρα και πώς ο αρχικός κατασκευαστής της μηχανής καθόρισε το μέγεθος της κίνησης για αυτόν τον άξονα. Ελέγξτε την πινακίδα του κινητήρα του άξονα Ζ και επιβεβαιώστε το ονομαστικό του ρεύμα έναντι της εξόδου 5.9A (κλάσης 20) του H304. Εάν ο κινητήρας είναι στην κλάση α4/4000 ή χαμηλότερη και αρχικά συνδυάστηκε με το H304, ο πίνακας συνδυασμού κινητήρα-κίνησης της FANUC θεωρεί αυτόν τον συνδυασμό έγκυρο υπό τον κανονικό κύκλο λειτουργίας της μηχανής. Εάν αντιμετωπίζετε θερμικούς συναγερμούς στον άξονα Ζ ή υπερβολικά ρεύματα υπό κανονικά φορτία κοπής με τις σωστές παραμέτρους κινητήρα, συμβουλευτείτε τη ρύθμιση των παραμέτρων σερβο πριν αλλάξετε το μέγεθος της κίνησης — μια υπερβολικά επιθετική παράμετρος ράμπας επιτάχυνσης στον άξονα Ζ μπορεί να υπερβεί την ονομαστική τιμή ρεύματος της μονάδας ακόμη και όταν η κίνηση έχει σωστό μέγεθος για τον κινητήρα.

Ε5: Πρέπει να προμηθευτώ πολλαπλές μονάδες H304 ως εφεδρικά για μια γραμμή παραγωγής με πολλές πανομοιότυπες μηχανές. Ποιος είναι ο καλύτερος τρόπος για να διασφαλίσω ότι οι μονάδες που λαμβάνω είναι γνήσιες FANUC και όχι παραποιημένες;

Α: Παραποιημένες κινήσεις FANUC κυκλοφορούν στην αγορά πλεονάσματος, ιδιαίτερα για εξαρτήματα παλαιού τύπου υψηλής ζήτησης. Κατά την προμήθεια πολλαπλών μονάδων, διάφοροι φυσικοί έλεγχοι κατά την παραλαβή μειώνουν σημαντικά τον κίνδυνο. Πρώτον, η ετικέτα FANUC στη μονάδα θα πρέπει να εμφανίζει καθαρή, συνεπή εκτύπωση με τον πλήρη αριθμό εξαρτήματος, έναν σειριακό αριθμό και τη χώρα προέλευσης (Ιαπωνία). Η ετικέτα δεν θα πρέπει να εμφανίζει σημάδια επανατοποθέτησης — ελέγξτε τις άκρες για ανύψωση ή ευθυγράμμιση με το περίβλημα της μονάδας. Δεύτερον, τα περιβλήματα των συνδετήρων και η ποιότητα της πλακέτας που είναι ορατή μέσω οποιωνδήποτε ανοιγμάτων εξαερισμού θα πρέπει να είναι συνεπή με τα πρότυπα κατασκευής της FANUC — ασυνέπειες στις γραμματοσειρές της μεταξοτυπίας της πλακέτας ή κακώς τοποθετημένα εξαρτήματα είναι προειδοποιητικά σημάδια. Τρίτον, επαληθεύστε τη μονάδα έναντι γνωστών καλών αριθμών πλακέτας PCB: η πλακέτα καλωδίωσης σε ένα γνήσιο H304 θα πρέπει να είναι A16B-2202-0786 και η πλακέτα ελέγχου A20B-2001-0950. Εάν ένας προμηθευτής δεν μπορεί ή δεν θέλει να επιβεβαιώσει αυτές τις ονομασίες πλακέτας, αντιμετωπίστε το ως προειδοποίηση. Επικοινωνήστε μαζί μας πριν από την τοποθέτηση μιας παραγγελίας πολλαπλών μονάδων για να συζητήσετε το ιστορικό επιθεώρησης και να επιβεβαιώσετε την αυθεντικότητα του εξαρτήματος για την απαίτηση όγκου σας.
