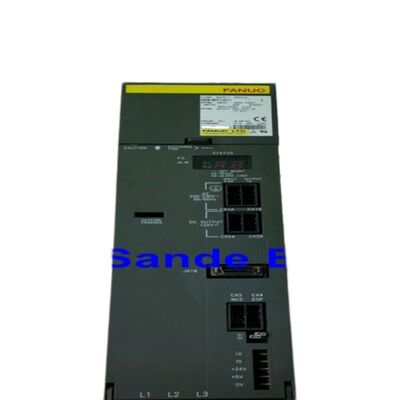

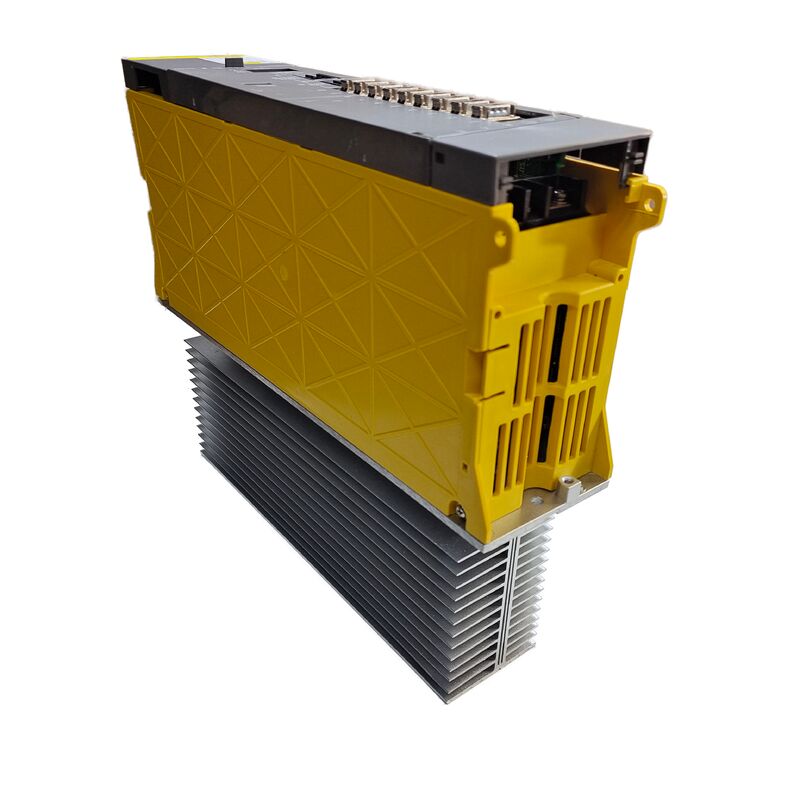

Μονάδα Ενισχυτή Ατράκτου Fanuc A06B-6078-H206 A06B6078H206 A06B-6078-H206

Fanuc A06B-6078-H206 ∙ Η πρώτη γενιά του Alpha Spindle Module ∙ SPM-5.5, Τύπος 1 Διασύνδεσης, JY2/JY4 Ανατροφοδότηση, PSM, σειρά 200VAC

Σύνοψη

ΗFanuc A06B-6078-H206είναι μια αλφα σειράς πρώτης γενιάς αγωγός ενισχυτή σπινδύλης, με την ονομασία SPM-5.5, από την οικογένεια ενισχυτών A06B-6078 της Fanuc.

Ως συμπαγή μονάδα αγωγού τάξης 5,5 kW, σχεδιάστηκε για δύο ειδικά σενάρια εγκατάστασης:ως η κύρια κίνηση σπινθήρα σε μικρότερα εργαλεία μηχανών CNC όπου οι απαιτήσεις ισχύος σπινθήρα πέφτουν εντός των 3Συνεχή εμβέλεια 0,7 ̇ 5,5 kW,και ως δευτερεύων ή υπο-στρογγυλοειδούς ενισχυτή σε κέντρα επεξεργασίας με δίδυμο στρογγυλοειδές και κέντρα στροφής όπου η ζήτηση ισχύος του υποστρογγυλοειδούς είναι μέτρια σε σχέση με το κύριο στρογγυλοειδές.

The A06B-6078 series occupies a distinct position in Fanuc's alpha amplifier history as the first-generation alpha platform — the original alpha series modules that introduced the integrated PSM/SVM/SPM architecture before the higher-resolution HRV (High Response Vector) refinements appeared in the later A06B-6082Η αρχιτεκτονική αυτής της πρώτης γενιάς είναι ολοκληρωμένη: το PSM παρέχει το κοινό δίκτυο συνεχούς ρεύματος, οι μονάδες SVM χειρίζονται τις μονάδες κίνησης του σέρβο άξονα,και η μονάδα SPM χειρίζεται το σπιντέλο όλα τα σχέδια από την ίδια σιδηροτροχιάΗ A06B-6078-H206 είναι συμμετέχων σε αυτή την τυποποιημένη αρχιτεκτονική, τοποθετημένη παράλληλα με την σειρά A06B-6079 SVM στην ίδια σιδηροδρομική γραμμή ενισχυτή σε μηχανές της εποχής της.

Το εύρος των μονάδων 66,8 × 70 mm είναι φυσικά συμπαγές για μια τροχιά αγωγού 5,5 kW, ως συνέπεια της φιλοσοφίας σχεδιασμού των ολοκληρωμένων μονάδων τροχιάς της Fanuc.

Το μικρό μέγεθος της μονάδας καθιστούσε πρακτική την εγκατάσταση ως ενισχυτής υπο-στρογγυλοειδούς ή δευτερεύοντος στρογγυλοειδούς σε ντουλάπια που είχαν ήδη καταληφθεί από τις μονάδες κίνησης και άξονα του κύριου στρογγυλοειδούς,χωρίς να απαιτείται ειδικό τμήμα ντουλάπις για την δευτερογενή ηλεκτρονική σπείρα.

Βασικές προδιαγραφές

Τύπος 1 Διασύνδεσης και ανατροφοδότηση JY2/JY4 ∆ αρχιτεκτονική άλφα πρώτης γενιάς

Η διασύνδεση τύπου 1 στο A06B-6078-H206 συνδέει την κίνηση σπινδέλου με το CNC μέσω της σειριακής διασύνδεσης σπινδέλου, επιτρέποντας τις προηγμένες λειτουργίες σπινδέλου ∙ Cs διαμόρφωση, άκαμπτο χτύπημα,συγχρονισμός σπινέλου, προσανατολισμός που καθορίζουν την ικανότητα α άλφα σπινδέλου πρώτης γενιάς.

Η ανατροφοδότηση φτάνει στην μονάδα κίνησης μέσω των συνδέσμων JY2 και JY4, τα οποία μεταφέρουν τα σήματα κωδικοποιητή θέσης του κινητήρα σφαιριδίου και τις εισόδους του ελεγκτή θερμοκρασίας αντίστοιχα.

This JY2/JY4 feedback arrangement is specific to Type 1 (and original) interface spindle drives and is an important identification characteristic when distinguishing the A06B-6078-H206 from later-generation spindle modules.

Τύπος 2, Τύπος 3,Οι ενισχυτές σφινδέλων διασύνδεσης τύπου 4 χρησιμοποιούν διαφορετικές ρυθμίσεις συνδέσμων και διαφορετικά σύνολα παραμέτρων για την ανατροφοδότηση θέσης. Το H206 δεν είναι ρητά συμβατό με αυτούς τους μεταγενέστερους τύπους διεπαφής., και οι μηχανές που έχουν σχεδιαστεί για ενισχυτές σπινδύλων τύπου 2/3/4 δεν μπορούν να χρησιμοποιήσουν το A06B-6078-H206 ως αντικαταστάτη χωρίς μετατροπή διεπαφής.

The JY2 connector carries the spindle motor's pulse coder feedback — the position and speed signal that the spindle drive uses for velocity control and for servo-mode position control during rigid tapping and Cs axis operation.

Ο συνδετήρας JY4 μεταφέρει το σήμα υπερθέρμανσης του κινητήρα από τον θερμοστάτη που είναι ενσωματωμένος στις περιέλιξεις του κινητήρα,παρέχοντας την είσοδο θερμικής προστασίας που ενεργοποιεί τον συναγερμό υπερθέρμανσης του κινητήρα AL-01 πριν από την εμφάνιση βλάβης της επικάλυψηςΟι δύο συνδέσεις πρέπει να είναι άθικτες και να είναι σωστά καλωδιωμένες για να λειτουργεί ο κινητήρας με πλήρη προστασία.

Εφαρμογές υπο-στρογγυλοειδών και δευτερογενών στρογγυλοειδών

Η κατηγορία συνεχούς ισχύος 5,5 kW του SPM-5.5 το τοποθετεί κάτω από τις κύριες μονάδες σπινδύλης των περισσότερων κέντρων επεξεργασίας παραγωγής, οι οποίες συνήθως λειτουργούν με μεταγωγές σπινδύλης 7,5 kW έως 30 kW.

This power class is appropriate for sub-spindles on twin-spindle CNC turning centres — the sub-spindle in this configuration accepts the workpiece from the main spindle and performs secondary operations (rear-face drilling, στροφή, πλεκτήρα) σε επίπεδα ισχύος που σπάνια απαιτούν την πλήρη χωρητικότητα του κύριου σπινδέλου.

Η χαμηλότερη συνεχής ζήτηση του υπο-στρογγυλίου καθιστά το SPM-5.5 την σωστά καθορισμένη μονάδα χωρίς το κόστος και το μέγεθος ενός μεγαλύτερου ενισχυτή σφινδάλ.

Για τα μικρότερα εργαλεία CNC ∆ συγκεντρωτικά κατακόρυφα κέντρα μηχανικής επεξεργασίας, μηχανές τρυπών και κρουσμάτων, μικρά οριζόντια κέντρα μηχανικής επεξεργασίας και ειδικά μηχανήματα CNC ∆ το SPM-5.5 είναι επαρκής ως η κύρια κίνηση σφηνίδας όταν οι ταχύτητες αφαίρεσης υλικών και τα μεγέθη εργαλείων της εφαρμογής χωρούν εντός των ορίων που ορίζονται στο σημείο 5..5kW συνεχής ισχύς σπινδύλης.

Η επεξεργασία ελαφρών κραμάτων, η επεξεργασία πλαστικών και η τρυπήματα PCB είναι τυπικές διαδικασίες όπου ένα σπινδύλιο 5,5 kW είναι ένα πρακτικό ζεύγος για τις απαιτήσεις του εργαστηρίου και των εργαλείων.

Πρώτης γενιάς Άλφα Συστήματα αρχιτεκτονικής

Η σειρά A06B-6078 είναι η πρώτη γενιά άλφα, που σημαίνει ότι προηγείται των βελτιώσεων HRV υψηλότερης ανάλυσης που εισήχθησαν στις σειρές A06B-6082, A06B-6088 και A06B-6102.Μέσα στην στοίβα ενισχυτή της μηχανής, το H206 λειτουργεί με το ίδιο PSM και την ίδια σειρά A06B-6079 SVM που ορίζουν τις εγκαταστάσεις αλφα-συστήματος πρώτης γενιάς.

Ένα μηχάνημα που είναι εξοπλισμένο με το A06B-6078-H206 θα διαθέτει τα αντίστοιχα PSM πρώτης γενιάς (από τη σειρά A06B-6087 ή από τη σειρά A06B-6081) και τις μονάδες SVM A06B-6079,Όλοι μοιράζονται το ίδιο DC λεωφορείο και την ίδια εποχή της Fanuc CNC διεπαφής.

Αυτή η συνέπεια της αρχιτεκτονικής συστήματος είναι πρακτικά σημαντική για τη συντήρηση:η αντικατάσταση ενός αποτυχημένου H206 με μια νέα γενιά μονάδας SPM μπορεί να απαιτήσει αναβάθμιση των μονάδων PSM και SVM, καθώς και εάν τα πρωτόκολλα επικοινωνίας κίνησης ή οι προδιαγραφές διεπαφής PSM διαφέρουν.

Επιβεβαιώνεται η συμβατότητα του συστήματος πριν από την αντικατάσταση της αρχικής μονάδας A06B-6078-H206 με μια διαφορετική γενιά σφινδάλων.

Γενικές ερωτήσεις

Ε1: Τι διακρίνει την A06B-6078-H206 (#H500) από την παραλλαγή #H501;

Τα επακόλουθα #H500 και #H501 προσδιορίζουν μικρές διαφορές αναθεώρησης εντός της κατηγορίας A06B-6078-H206 ̇ που σχετίζονται συνήθως με μικρές αναθεωρήσεις PCB, αντικατάσταση συστατικών ή προδιαγραφές περιφερειακής αγοράς.Και τα δύο λειτουργούν ως SPM-5.5 Μοδούλες αγωγών διεπαφής τύπου 1 με τις ίδιες συνδέσεις ανατροφοδότησης JY2/JY4 και τις ίδιες λειτουργικές δυνατότητες.

Στις περισσότερες εφαρμογές αντικατάστασης, τα #H500 και #H501 είναι εναλλάξιμα.

Επιβεβαιώστε με τον πάροχο υπηρεσιών εάν απαιτούνται προσαρμογές παραμέτρων ειδικών για την αναθεώρηση του υλικού για τον συγκεκριμένο συνδυασμό μηχανής και χειριστή πριν από την εγκατάσταση.

Ε2: Γιατί το A06B-6078-H206 χρησιμοποιεί συνδέσμους JY2 και JY4 ενώ οι μεταγενέστερες μονάδες σπινέλ δεν το κάνουν;

Οι ονομασίες συνδέσμων JY είναι ειδικές για την αρχιτεκτονική διεπαφής ενισχυτή σπινέλ της πρώτης γενιάς αλφα-σειράς.Αργότερες γενιές (τύπος 2/3/4) αναδιάρθρωσαν τις συνδέσεις σήματος ανάδρασης και ελέγχου, χρησιμοποιώντας διαφορετικά ονόματα συνδέσμων και διαταγές καρφίτσες καθώς εξελίσσεται ο σχεδιασμός κυκλώματος ανατροφοδότησης.

Η διεπαφή JY2/JY4 στο H206 είναι μέρος του αρχικού σχεδιασμού του. Ο κωδικοποιητής παλμών και ο θερμοστάτης του κινητήρα σπινέλ συνδέονται εδώ.και η διεπαφή σπινδύλα του CNC λαμβάνει τα σήματα ανατροφοδότησης μέσω της εσωτερικής επεξεργασίας του ενισχυτή σπινδύλα.

Η προσπάθεια σύνδεσης κινητήρα σπινδύλης τύπου JY2/JY4 σε ενισχυτή σπινδύλης νεότερης γενιάς χωρίς τη σωστή διαμόρφωση προσαρμογέα θα προκαλέσει συνθήκες συναγερμού.

Ε3: Μπορεί το A06B-6078-H206 να χρησιμοποιηθεί ως υποκατάστατο του A06B-6082-H206 SPM-5.5?

Η σειρά A06B-6082 είναι η δεύτερης γενιάς σειράς α-σπινδέλων με βελτιωμένο έλεγχο σπινδέλων HRV.

The A06B-6078 (first generation) and A06B-6082 (second generation) share the same SPM model designations and similar electrical ratings but differ in their control PCB architecture and CNC parameter compatibility.

Η υποκατάσταση μεταξύ των γενεών απαιτεί την επαλήθευση της συμβατότητας CNC και της συμβατότητας παραμέτρων.Επικοινωνήστε με την τεκμηρίωση συμβατότητας ενισχυτή σφινέλ της Fanuc ή με ειδικευμένο πάροχο υπηρεσιών πριν από την απόπειρα υποκατάστασης διαπαραγωγής σε μηχανή παραγωγής.

Ε4: Ποιοι κωδικοί συναγερμού CNC παράγονται όταν το A06B-6078-H206 αποτυγχάνει;

Οι συναγερμοί του ενισχυτή σπινέλ εμφανίζονται στην οθόνη χειριστή CNC ως αριθμοί συναγερμού SP-xxx.

Το AL-09 (υπερθέρμανση των ημιαγωγών ισχύος) συνήθως υποδεικνύει θερμική βλάβη ̇ ο ανεμιστήρας ψύξης της μονάδας πρέπει να επαληθευθεί πρώτα.συνήθως μετά από βλάβη της μόνωσης της περιστροφής του κινητήρα σπινδέλου. AL-03 (έκρηξη ασφάλειας συνδέσμου συνεχούς ρεύματος) και AL-04 (έκρηξη ασφάλειας εισόδου) υποδεικνύουν βλάβες ηλεκτρονικών εξαρτημάτων εντός της μονάδας κίνησης.

Το AL-01 (υπερθέρμανση κινητήρα) και το AL-02 (αποκλίση υπερβολικής ταχύτητας) δείχνουν πιο συχνά προβλήματα κινητήρα ή ανατροφοδότησης κινητήρα παρά την ίδια την κίνηση.Το LED συναγερμού στο σώμα της μονάδας ανάβει όταν ενεργοποιείται οποιοσδήποτε συναγερμός. Ο συγκεκριμένος αριθμός συναγερμού πρέπει να διαβάζεται από την οθόνη CNC..

Ε5: Ποιες επιλογές συντήρησης είναι διαθέσιμες για ένα αποτυχημένο A06B-6078-H206;

Η ανταλλαγή είναι η πιο συνηθισμένη προσέγγιση: μια αποτυχημένη μονάδα αποστέλλεται σε μια εγκατάσταση εξυπηρέτησης της Fanuc σε αντάλλαγμα για μια δοκιμασμένη, εγγυημένη ανακαινισμένη μονάδα.Η επισκευή σε επίπεδο συστατικού είναι επίσης διαθέσιμη για ελαττώματα που εντοπίζονται σε λειτουργικά μέρη: οι μονάδες τρανζίστορ στο στάδιο εξόδου, οι ανεμιστήρες ψύξης και οι εσωτερικές ασφάλειες είναι διαθέσιμα ως εξαρτήματα εξυπηρέτησης και αντικαθίστανται κατά τη διάρκεια της ανακαίνισης των μονάδων.Τα PCB που περιέχονται στο H206 δεν πωλούνται από την Fanuc ως μεμονωμένα μέρη, αλλά οι ειδικές εγκαταστάσεις επισκευής τις έχουν στο αποθεματικό υπηρεσίας και αντιμετωπίζουν σφάλματα σε επίπεδο πίνακα ως μέρος της ολοκληρωμένης ανακαίνισης των μονάδων.Όλες οι ενότητες A06B-6078-H206 που υποβάλλονται σε σωστή συντήρηση πρέπει να υποβάλλονται σε δοκιμή υπό φορτίο σε διαμόρφωση δοκιμής Fanuc PSM/SVM με κατάλληλο κινητήρα άλφα σπείρου πριν από την επιστροφή τους σε λειτουργία..
