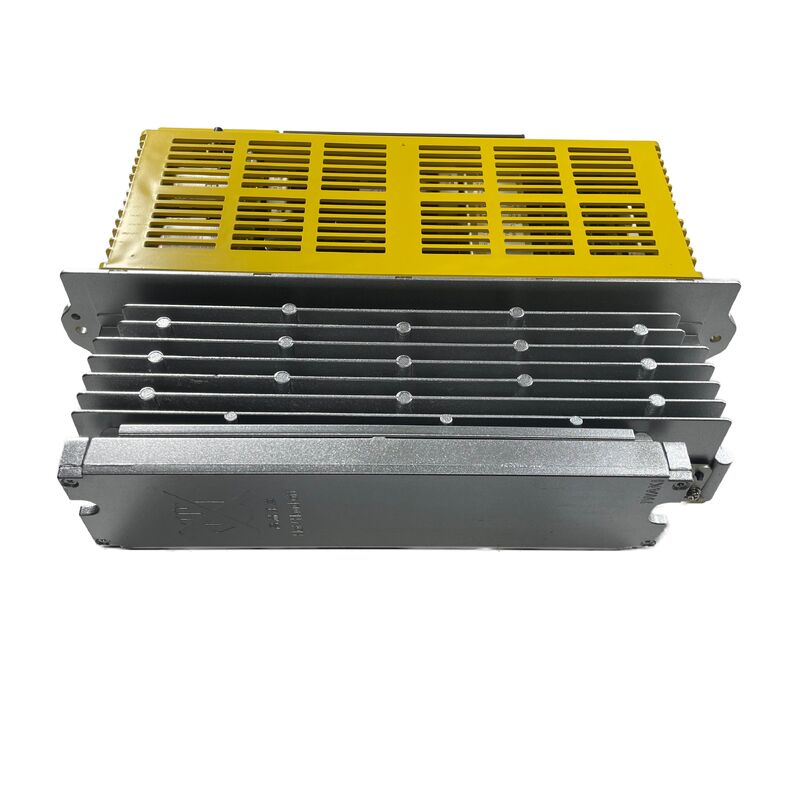

Μονάδα Ενισχυτή AC Servo Fanuc A06B-6066-H006 A06B6066H006 A06B-6066-H006

Fanuc A06B-6066-H006 ∙ C-Series Single-Axis Servo Amplifier ∙ SVUC-80 (80A), 5L/30S κινητήρες, 200VAC, PWM, FANUC 0-C/15A/16A/18A/21A

Σύνοψη

ΗFanuc A06B-6066-H006είναι η μονοάξονη κίνηση κατηγορίας SVUC 80 αμπερών της οικογένειας ενισχυτών με εμβολοφόρο κινητήρα της σειράς C της Fanuc, σχεδιασμένη για τα βαρύτερα μοντέλα κινητήρων της σειράς C, ειδικότερα τους εμβολοφόρους κινητήρες 5L και 30S,μαζί με μια ευρεία ομάδα συμβατότητας, συμπεριλαμβανομένης της 5S/3000, 10S/3000, 20S, 30S, 5L, 6L, 5T/3000, και 10T/2000.

Στο πλαίσιο της σειράς A06B-6066, η H006 είναι η παραλλαγή υψηλότερου ρεύματος σε σύγκριση με την H004 (η οποία χειρίζεται την ελαφρύτερη κατηγορία κινητήρων 0S/5S/20S/1500).η ονομαστική ισχύς εξόδου 80A του SVUC-80 υποστηρίζει την μεγαλύτερη διαρκή ροή των κινητήρων 30S και 5L υπό φορτίο μηχανικής.

Η ονομασία 30S στη ονοματολογία κινητήρων σειράς C της Fanuc αναφέρεται σε έναν μεσαίο έως μεγάλο κινητήρα παροχής τροχιάς εναλλασσόμενου ρεύματος με σημαντική συνεχή ροπή,Συνήθως προσαρμοσμένα σε βαριές μονάδες κίνησης άξονα σε μεγαλύτερες φρεατομηχανές, τρυπαντήρια και κέντρα επεξεργασίας όπου η ζήτηση μάζας άξονα και τριβής υπερβαίνει αυτό που μπορεί να αντέξει αξιόπιστα το 20S.

Η ονομασία 5L προσδιορίζει έναν κινητήρα της σειράς κατηγορίας L της Fanuc,που σχετίζονται με εφαρμογές στον άξονα μηχανής εργαλείου λέιζερ όπου το ειδικό ροπή και το προφίλ ταχύτητας διαφέρουν από τη συνήθη γεωμετρία κινητήρα σειράς S.

Και οι δύο οικογένειες κινητήρων μοιράζονται την ίδια διεπαφή κίνησης PWM που υλοποιεί η H006, γι 'αυτό ένας αριθμός μέρους ενισχυτή καλύπτει και τις δύο.

Στο πεδίο, το H006 καταλαμβάνει τη θέση του καναλιού L ή M σε ένα πολυάξιο ντουλάπι CNC. Οι μηχανές που χρησιμοποιούν μεμονωμένες μονοάξονες μονάδες κίνησης της σειράς C τοποθετούν μία μονάδα ανά άξονα στην τροχιά κίνησης,η κάθε μία λαμβάνει την εντολή PWM από την κάρτα εξόδου άξονα CNC και επιστρέφει το ρεύμα του κινητήρα και την ανατροφοδότηση του κωδικοποιητή μέσω του ιμάντα καλωδίου σήματος σειράς C.

Βασικές προδιαγραφές

SVUC-80 ∆ιαδικασία υψηλότερου ρεύματος εντός της σειράς C

Η ονομασία "SVUC" στην ονομασία της σειράς C της Fanuc προσδιορίζει την ειδική τάξη στάδιος εξόδου. The H006's SVUC-80 rating (80A peak output capability) sits above the SVUC-40 class of the H004 and accommodates the higher instantaneous current that 30S and 5L motors draw during acceleration transients on heavy machine axes.

Σε ένα μεγάλο κέντρο επεξεργασίας όπου ο άξονας Χ οδηγεί ένα βαρύ τραπέζι μέσα από μια στροφή σφαίρας υψηλής έντασης, the acceleration torque demand during rapid traverse initiation can momentarily draw several times the motor's rated continuous current — the SVUC-80's headroom above the rated continuous output prevents nuisance overcurrent alarms during these normal operating events.

Το πίνακα ισχύος A20B-1004-0850 στο H006 είναι φυσικά μεγαλύτερο από το A20B-1200-0851 του H004, αντανακλώντας τις υψηλότερες απαιτήσεις βαθμολογίας IGBT και διάχυσης θερμότητας του σταδίου εξόδου 80A.

This board difference is the primary physical distinction between H004 and H006 drives when inspecting the internal layout — the control board variants (A20B-2900-0610/0620/0630) are shared across the motor compatibility range and are selected based on the specific motor model being driven.

Συμβατότητα διεπαφής και ελέγχου PWM

Όπως όλες οι μονάδες κίνησης της σειράς A06B-6066 C, η H006 χρησιμοποιεί το PWM servo interface της Fanuc για να επικοινωνεί με το CNC.

This is a dedicated parallel connection — one cable per axis between the CNC's axis card and the drive — that carries the PWM velocity/position command signal from the CNC to the drive and returns encoder feedback from the motor's pulse coder.

Η διεπαφή είναι συμβατή με τα χειριστήρια FANUC 0-C και τις πρώτες εκδόσεις των σειρών 15A, 16A, 18A και 21A που είχαν ρυθμιστεί με συμβατότητα μονάδας C-series αντί για FSSB.

Αυτή η συμβατότητα διεπαφής PWM είναι καθοριστικός παράγοντας στην εφαρμογή του H006.

Οι μηχανές που κατασκευάζονται με αυτές τις γενιές ελέγχου μπορούν να χρησιμοποιήσουν το H006 ως αντικατάσταση άμεσης κίνησης χωρίς τροποποίηση του CNC ή προσθήκη προσαρμογών διεπαφής.

Οι μηχανές που αναβαθμίστηκαν αργότερα σε χειριστήρια με βάση το FSSB απαιτούν είτε μετατροπή διεπαφής είτε αντικατάσταση του κινήτρου με υλικό της σειράς alpha.

Γενικές ερωτήσεις

Ε: Με τι διαφέρει η H006 από την H004 εντός της σειράς A06B-6066 C;

Το H004 είναι η μικρότερη κατηγορία SVUC, που προορίζεται για κινητήρες 0S / 5S / 20S / 1500 ̇ ελαφρύτερες κίνησεις άξονα.Η βασική εσωτερική διαφορά είναι η πίνακα ισχύος: Η H004 φέρει το A20B-1200-0851, ενώ η H006 φέρει το A20B-1004-0850 με υψηλότερης διαβάθμισης IGBT τρανζίστορες.

Οι παραλλαγές πίνακα ελέγχου (0610/0620/0630) είναι κοινές και στα δύο μοντέλα.

Δεν πρέπει να αντικαθίσταται η εφαρμογή H004 από την εφαρμογή H006 ̇ το χαμηλότερο βαθμό ονομαστικής ισχύος θα ενεργοποιήσει συναγερμούς υπερστροφής υπό την υψηλότερη ζήτηση ρεύματος του κινητήρα από κινητήρες 30S ή 5L.

Ε2: Ποιοι κωδικοί συναγερμού CNC δείχνουν την A06B-6066-H006 ως πηγή βλάβης;

Στα χειριστήρια FANUC 0-C και στις αρχές της 15/16/18/21, οι συναγερμοί κίνησης σειράς C εμφανίζονται ως κωδικοί σειράς SV-4xx στην οθόνη συναγερμού CNC.SV-401 ή ισοδύναμο δείχνει υπερστροφή άξονα (συχνά προκαλείται από αποτυχημένο τρανζίστορ εξόδου στην κίνηση ή σύντομο περιτύλιγμα του κινητήρα)Το SV-404 δείχνει απώλεια ανατροφοδότησης του κωδικοποιητή.

Ο δρομολογητής LED της σειράς C παρέχει πρόσθετη αναγνώριση σφαλμάτων στο σώμα κίνησης ∙ μια επτά-τμήματα οθόνη δείχνει ειδικούς κωδικούς σφάλματος που συσχετίζονται με τον αριθμό συναγερμού CNC.Πάντα να διαβάζετε τόσο τον συναγερμό CNC και τον κωδικό LED της μονάδας πριν αποφασίσετε αν το λάθος είναι στην μονάδα, κινητήρα ή καλωδίωση ανατροφοδότησης.

Ε3: Είναι η συμβατότητα του κινητήρα 5L ειδική για εφαρμογές μηχανών λέιζερ;

Ναι, στο πλαίσιο της σειράς κινητήρων του A06B-6066-H006,Ο όρος 5L αναφέρεται σε ένα ελεγκτικό κινητήρα της σειράς λέιζερ Fanuc ειδικά σχεδιασμένο για τις μετακινήσεις άξονα σε μηχανές κοπής λέιζερ Fanuc (όπως το Laser Mate και παρόμοιες πλατφόρμες).

Αυτοί οι κινητήρες έχουν διαφορετικά χαρακτηριστικά ροπής/ταχύτητας από τους τυπικούς κινητήρες της σειράς S, αλλά λειτουργούν στην ίδια διεπαφή κίνησης PWM της σειράς C.Η υποστήριξη του H006 για τον κινητήρα 5L το καθιστά σχετικό με τη συντήρηση των μηχανών λέιζερ καθώς και τις συμβατικές εφαρμογές μηχανικής CNC.

Ε4: Μπορεί η A06B-6066-H006 να τρέξει έναν κινητήρα 20S, παρόλο που η H004 υποστηρίζει επίσης 20S;

Η λίστα συμβατότητας κινητήρα του H006 περιλαμβάνει 20S, που επικαλύπτεται με την εμβέλεια του H004.

Η υψηλότερη χωρητικότητα ρεύματος του H006 δεν είναι μειονέκτημα για την οδήγηση ενός κινητήρα 20S, απλά σημαίνει ότι η κίνηση έχει περισσότερο χώρο από ό, τι απαιτεί ο κινητήρας 20S, το οποίο δεν είναι επιβλαβές.

Στην πράξη, εάν το μηχάνημα είχε αρχικά καθορίσει ένα H006 για άξονα 20S (ίσως για μελλοντική αναβάθμιση του κεφαλαίου του κινητήρα ή λόγω προτιμήσεων κατασκευαστή μηχανής),η αντικατάστασή του με άλλο H006 είναι ορθή και αξιόπιστηΗ αντικατάσταση ενός H004 θα ήταν τεχνικά αποτελεσματική εάν ο άξονας φορτώθηκε ελαφρώς, αλλά η συμβατότητα με την αρχική προδιαγραφή είναι η συνήθης προσέγγιση συντήρησης.

Ε5: Η πίνακα ισχύος A20B-1004-0850 είναι διαθέσιμη ως ξεχωριστό εξαρτήμα επισκευής;

Το A20B-1004-0850 power board κυκλοφορεί στην αγορά ανταλλακτικών επισκευής και είναι εφοδιασμένο από ειδικούς επισκευής εξαρτημάτων της Fanuc που εξυπηρετούν τις μονάδες C-series.

Μπορεί να αντικατασταθεί ανεξάρτητα όταν το σφάλμα απομονωθεί στο στάδιο ισχύος (αποτυχία του τρανζίστορα, υποβάθμιση του πυκνώτη ισχύος) ενώ οι πλακέτες ελέγχου παραμένουν λειτουργικές.

Οι εγκαταστάσεις επισκευής δοκιμάζουν την κίνηση με την επιφάνεια ισχύος αντικατάστασης που έχει εγκατασταθεί με πραγματικό φορτίο του κινητήρα πριν από την αποστολή,επαλήθευση της ορθής μορφής κύματος και του ρεύματος εξόδου του διακόπτη σε όλο το εύρος λειτουργίας του κινητήρα.
