Δοκιμασμένος Σερβοενισχυτής Fanuc A06B-6066-H004 A06B6066H004 A06B-6066-H004

Fanuc A06B-6066-H004 ∙ C-Series Single-Axis AC Servo Amplifier ∙ 200V είσοδος, PWM έλεγχο, 0S/5S/20S/1500 κινητήρες, CNC εργαλείο μηχανή

Σύνοψη

ΗFanuc A06B-6066-H004is a single-axis digital servo amplifier from Fanuc's C-series drive family — the PWM-based servo drive platform that succeeded the earlier analog amplifiers and preceded the alpha-series modular drives that dominate Fanuc CNC installations today.

Η σειρά C καταλαμβάνει μια συγκεκριμένη εποχή στην ιστορία του προϊόντος της Fanuc, που βρίσκεται σε μηχανήματα CNC που κατασκευάστηκαν κυρίως από τα τέλη της δεκαετίας του 1980 έως τα μέσα της δεκαετίας του 1990 με χειριστήρια Fanuc, συμπεριλαμβανομένων των σειρών 0-C, Series 6,Σειρά 10, Σειράς 11, και πρώιμες εγκαταστάσεις Σειράς 15 και 16.

Η ονομασία H004 της σειράς A06B-6066 προσδιορίζει το συγκεκριμένο εύρος συμβατότητας κινητήρα: η κίνηση είναι ρυθμισμένη για κινητήρες, συμπεριλαμβανομένων των 0S, 5S, 6S και 20S/1500 AC servo κινητήρων,που καλύπτει την ελαφρύτερη έως μεσαία δυναμικότητα εξόδου εντός της οικογένειας κινητήρων σειράς C.

Αυτοί οι κινητήρες είναι τα φυσικά εξαρτήματα των οποίων η καλωδίωση και οι συνδέσεις ανατροφοδότησης γεμίζουν τις θέσεις των καναλιών L και M σε μηχανές που χρησιμοποιούν αυτή τη γενιά κίνησης.

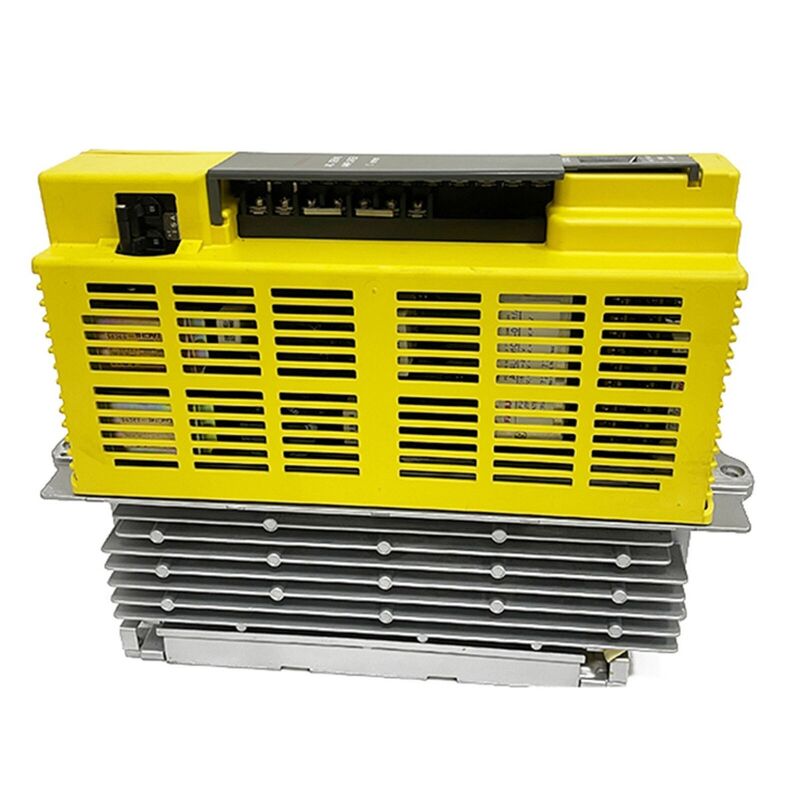

The C-series design was physically compact for its time — the familiar yellow-cased drive unit that Fanuc used across its C and later S-series — and the single-axis format meant one H004 per machine axis, με κάθε κινητήρα να λαμβάνει ανεξάρτητα εντολές PWM από την κάρτα ελέγχου άξονα του CNC και να επιστρέφει το ρεύμα του κινητήρα και την ανατροφοδότηση του κωδικοποιητή μέσω της καθιερωμένης διεπαφής σήματος σειράς C.

Η απλότητα και η ανθεκτικότητα αυτής της αρχιτεκτονικής συνέβαλαν στην εγκατεστημένη βάση των μονάδων C-series που παραμένουν σε ενεργό λειτουργία σε εργοστάσια CNC παγκοσμίως δεκαετίες μετά το τέλος της παραγωγής.

Βασικές προδιαγραφές

Αρχιτεκτονική C-Series PWM

Η διεπαφή PWM του ενισχυτή της σειράς C αντιπροσώπευε τη μετάβαση της Fanuc από τον αναλογικό έλεγχο σε ψηφιακή επεξεργασία εντολών.το CNC υπολογίζει την απαιτούμενη ταχύτητα του κινητήρα και τις διορθώσεις θέσης στον επεξεργαστή ελέγχου άξονα του, μεταδίδει στη συνέχεια αυτές τις πληροφορίες ως σήμα PWM (Pulse-Width Modulated) στον ενισχυτή.

Ο ενισχυτής αποκωδικοποιεί αυτό το σήμα και οδηγεί το στάδιο εξόδου του κινητήρα αναλόγως, κλείνοντας τον κύκλο ρεύματος στο υλικό εντός του ενισχυτή ενώ οι βρόχοι θέσης και ταχύτητας κλείνουν στο CNC.

Δύο ξεχωριστές συστάσεις PCB αποτελούν το A06B-6066-H004: η σανίδα ελέγχου (διαθέσιμη στις παραλλαγές A20B-2900-0610, 0620 ή 0630,η ειδική παραλλαγή ανάλογα με το μοντέλο του κινητήρα και την έκδοση διεπαφής CNC) και το πίνακα ισχύος (A20B-1200-0851 ή ισοδύναμο), το οποίο χειρίζεται το στάδιο διόρθωσης εναλλασσόμενου ρεύματος, DC bus και IGBT.

This two-board architecture is the standard serviceability design for C-series drives — a fault localised to one board means that board can be replaced or repaired independently rather than requiring the entire drive unit to be exchanged.

Ευρύ φάσμα συμβατότητας κινητήρα

Ο κινητήρας A06B-6066-H004 υποστηρίζει ένα ευρύ φάσμα κινητήρων Fanuc AC από την οικογένεια κινητήρων σειράς C,που καλύπτει τόσο τις διαμορφώσεις κινητήρων σειράς S (servo) όσο και τις διαμορφώσεις κινητήρων σειράς T (torque) σε όλη την ονομαστική ισχύ εξόδου της κατηγορίας ενισχυτή αυτής.

Ο κινητήρας 0S είναι ο μικρότερος και ελαφρύτερος στη συμβατή περιοχή, που χρησιμοποιείται σε ελαφρύτερους άξονες μηχανών με ελάχιστη αδράνεια.το 20S/1500 παρέχει σημαντικά υψηλότερη ροπή και συνήθως βρίσκεται σε βαρύτερους άξονες τροφοδοσίας.

Για τον μηχανικό συντήρησης μηχανών, αυτή η ευρεία συμβατότητα είναι πρακτικά σημαντική:ένας αριθμός τμήματος H004 καλύπτει πολλαπλά μοντέλα κινητήρων που ενδέχεται να τοποθετούνται σε διαφορετικά μηχανήματα ή ακόμη και σε διαφορετικούς άξονες του ίδιου μηχανήματος, μειώνοντας τον αριθμό των παραλλαγών κίνησης που πρέπει να αποθηκεύονται ως ανταλλακτικά.

Το συγκεκριμένο μοντέλο του κινητήρα καθορίζει ποια παραλλαγή κάρτας ελέγχου PWM απαιτείται.

Δείκτες LED και διάγνωση πεδίου

Οι κινητήρες της σειράς C ενσωματώνουν μια οθόνη LED 7 τμημάτων στο σώμα της κίνησης που παρέχει πληροφορίες κατάστασης και κωδικούς συναγερμού κατά τη διάρκεια της λειτουργίας.

Η οθόνη δείχνει την κατάσταση ετοιμότητας του κινητήρα (έχει ληφθεί το σήμα ετοιμότητας από το CNC), την ενεργό κατάσταση λειτουργίας και τους κωδικούς συναγερμού όταν εμφανίζονται σφάλματα.

Οι κωδικοί συναγερμού της σειράς C ακολουθούν ένα αριθμητικό σχήμα που προσδιορίζει την κατηγορία σφάλματος: υπερθέρμανση, υπερστροφή, υπερφυσική τάση, ανωμαλία ανατροφοδότησης του κωδικοποιητή,και τα σφάλματα επικοινωνίας έχουν ξεχωριστά εύρη κωδικών.

Κατά τη διάρκεια της αντιμετώπισης προβλημάτων, η ανάγνωση της οθόνης LED είναι το πρώτο διαγνωστικό βήμα, προσδιορίζει εάν το σφάλμα βρίσκεται στην ίδια την μονάδα κίνησης ή στον συνδεδεμένο κινητήρα, το καλώδιο ανατροφοδότησης ή την διεπαφή CNC.

Γενικές ερωτήσεις

Ε1: Με τι διαφέρει η διεπαφή PWM της σειράς C από την μεταγενέστερη διεπαφή FSSB της σειράς άλφα;

Οι κινητήρες της σειράς C λαμβάνουν εντολές κινητήρα μέσω ενός παράλληλου σήματος PWM: το CNC ενεργοποιεί ένα ειδικό καλώδιο με το σήμα PWM για κάθε άξονα ανεξάρτητα,και κάθε μονάδα έχει τη δική της άμεση σύνδεση με την κάρτα εξόδου άξονα CNC.

Η μεταγενέστερη σειρά άλφα FSSB (Fanuc Serial Servo Bus) αντικατέστησε αυτή την παράλληλη αρχιτεκτονική με μια σύνδεση οπτικών ινών υψηλής ταχύτητας που μεταφέρει εντολές για όλους τους άξονες σε μια ενιαία κοινή λεωφορεία,μείωση σημαντικά του αριθμού των καλωδίων.

C-series drives cannot be connected to FSSB-based CNC controls without an interface adapter — a direct CNC upgrade from a C-series to a later-generation control requires either adapting the existing C-series drives or replacing them with alpha-series modules.

Ε2: Ποια χειριστήρια CNC είναι συμβατά με το A06B-6066-H004;

Οι ενισχυτές της σειράς C είναι συμβατοί με τα χειριστήρια Fanuc που παρέχουν το αντίστοιχο PWM servo interface εξόδου.και πρώιμες εκδόσεις της σειράς 15 και της σειράς 16/18 που διατίθενται με συμβατότητα οδήγησης C-series.

Η κάρτα εξόδου άξονα του χειριστή (το PCB στο CNC που παράγει το σήμα PWM) πρέπει να ταιριάζει με την διεπαφή εισόδου της μονάδας C-series.Τα χειριστήρια που αναβαθμίζονται με κάρτες διεπαφής FSSB δεν είναι άμεσα συμβατά χωρίς την κατάλληλη μετατροπή διεπαφής.

Ε3: Πώς χρησιμοποιούνται οι ονομασίες καναλιών L και M με την A06B-6066-H004;

Στην σύμβαση πολυάξονων καλωδίων μηχανών της Fanuc, οι μεμονωμένες μονοάξονες μονάδες κίνησης κατανέμονται σε κανάλια άξονα με την ονομασία L, M, N κλπ.

Η συσκευή H004 μπορεί να τοποθετηθεί είτε στη θέση του καναλιού L είτε στη θέση του καναλιού M σε πολυάξια διάταξη ντουλαπιού.

Η ανάθεση του καναλιού αντιστοιχεί στη θέση του συνδέσμου άξονα στην κάρτα εξόδου servo του CNC και στις ρυθμίσεις παραμέτρων που συνδέουν τη φυσική κίνηση με έναν συγκεκριμένο άξονα μηχανής (X, Y, Z,ή επιπλέον).

Μια μηχανή τριών αξόνων που χρησιμοποιεί μονοάξονες μονάδες κίνησης θα έχει ξεχωριστές μονάδες H004 ή H005 για κάθε έναν από τους τρεις άξονές της, η καθεμία από τις οποίες συνδέεται με το αντίστοιχο κανάλι L, M ή N στο CNC.

Ε4: Ποιες είναι οι συχνότερες συνθήκες βλάβης του A06B-6066-H004;

Οι πιο συχνές βλάβες στις μονάδες κίνησης της σειράς C είναι: υποβάθμιση του πυκνωτή στην καμπίνα συνεχούς ρεύματος (που παρουσιάζεται ως σφάλματα τάσης καμπύλης συνεχούς ρεύματος και ασταθής συμπεριφορά του κινητήρα),Ελαττώματα IGBT στο στάδιο εξόδου (που παρουσιάζονται ως συναγερμοί υπερτάσης), συχνά προκαλούνται από βραχυκύκλωμα κινητήρα ή βλάβη μονόποίησης καλωδίων), και βλάβη συστατικού πίνακα ελέγχου που επηρεάζει το σήμα αποκωδικοποίησης PWM ή τα κυκλώματα ρύθμισης ρεύματος.

Οι κωδικοί συναγερμού LED στο σώμα κίνησης προσδιορίζουν σε ποια κατηγορία εμπίπτει το σφάλμα.Η αρχιτεκτονική των δύο πινάκων σημαίνει ότι τα σφάλματα των πινάκων ισχύος και τα σφάλματα των πινάκων ελέγχου μπορούν να αντιμετωπιστούν αντικαθιστώντας μόνο την πληγείσα πλακέτα και όχι την πλήρη μονάδα κίνησης.

Ε5: Είναι ακόμα δυνατή η προμήθεια νέων μονάδων A06B-6066-H004;

Η σειρά A06B-6066 C διακόπηκε από την Fanuc πριν από πολλά χρόνια και τα νέα από την Fanuc δεν είναι πλέον διαθέσιμα.Πλεονάσματα νέων και παλιών αποθεμάτων (NOS) εμφανίζονται περιστασιακά στην αγορά βιομηχανικών ανταλλακτικών από τον παροπλισμό μηχανών και τα υπερβολικά αποθέματα.

Οι ανακαινισμένες και ανταλλακτικές μονάδες είναι η κύρια εμπορική διαθεσιμότητα, με τα εξειδικευμένα κέντρα επισκευής Fanuc να προσφέρουν ανακαινισμένες και δοκιμασμένες μονάδες H004 με εγγύηση.

Όλοι οι αξιόπιστοι προμηθευτές δοκιμάζουν τους κινητήρες της σειράς C σε χειριστήρια Fanuc με κατάλληλα φορτία κινητήρα πριν από την αποστολή για να επαληθεύσουν την ορθή λειτουργία σε ολόκληρο το εύρος λειτουργίας του κινητήρα.
