Ενισχυτής Σερβοκινητήρα Fanuc A06B-6058-H334 A06B6058H334 A06B-6058-H334

Fanuc A06B-6058-H334 | Ψηφιακός Σερβοενισχυτής AC 3 αξόνων — 0S/5S/10S, Σειρά S, Κάρτα Ελέγχου PWM, Συμβατό με FANUC 0-B/0-C/15

Επισκόπηση

Ο Fanuc A06B-6058-H334 είναι μια τριπλή ψηφιακή μονάδα σερβοενισχυτή AC της Fanuc από την πλατφόρμα οδηγών της σειράς S — μια μονάδα τριών αξόνων που ελέγχει ταυτόχρονα τρεις άξονες σερβο, ονομαζόμενους L, M και N, καθένας ικανός να οδηγεί σερβοκινητήρες AC της Fanuc στην περιοχή 0S, 5S και 10S.

Ως ενισχυτής σειράς S τρίτης γενιάς, ο H334 φέρει την νεότερη κάρτα ελέγχου σερβο PWM A16B-1100-0330, μια αναβάθμιση από προηγούμενες γενιές σειράς S που βελτίωσε την ψηφιακή επεξεργασία σήματος και την αξιοπιστία των οδηγών στο πεδίο.

Η ενσωμάτωση τριών αξόνων σε ένα ενιαίο περίβλημα ήταν η φιλοσοφία σχεδιασμού της Fanuc για αυτή τη γενιά οδηγών: αντί για τρεις ανεξάρτητες μονάδες οδηγών ενός άξονα που καταναλώνουν ξεχωριστό χώρο στη ράγα και απαιτούν τρία ξεχωριστά σετ συνδέσεων διαύλου και καλωδίωσης σφαλμάτων, ο A06B-6058-H334 ενοποιεί και τους τρεις άξονες σε μία φυσική μονάδα.

Αυτή η ενσωμάτωση μείωσε το αποτύπωμα του πίνακα ελέγχου, απλοποίησε την καλωδίωση του μηχανήματος και τυποποίησε τη διάταξη του σερβοοδηγού για τις φρεζομηχανές και τα κέντρα κατεργασίας τριών αξόνων που ήταν η κύρια εφαρμογή.

Ο H334 ταιριάζει απευθείας σε μηχανήματα που λειτουργούν με συστήματα ελέγχου FANUC 0-B, 0-C και Σειράς 15 — η γενιά υλικού CNC της Fanuc που κυριαρχούσε στα εργαλειομηχανήματα που κατασκευάστηκαν στα τέλη της δεκαετίας του 1980 και καθ' όλη τη δεκαετία του 1990.

Μια μεγάλη εγκατεστημένη βάση αυτών των μηχανημάτων συνεχίζει να λειτουργεί στην παραγωγή παγκοσμίως, καθιστώντας τον A06B-6058-H334 ένα σταθερά ζητούμενο ανταλλακτικό για εργασίες συντήρησης και επισκευής, παρά μια ιστορική περιέργεια.

Βασικές Προδιαγραφές

Ψηφιακή Αρχιτεκτονική Σειράς S — Επικοινωνία PWM με το CNC

Οι ενισχυτές σειράς S επικοινωνούν με τον έλεγχο CNC μέσω διεπαφής PWM (διαμόρφωση πλάτους παλμού) — ένα ψηφιακό πρωτόκολλο που μεταδίδει εντολές ταχύτητας και ανάδραση θέσης μεταξύ του CNC και κάθε καναλιού οδηγού.

Αυτή η ψηφιακή διαδρομή επικοινωνίας διακρίνει τους ενισχυτές σειράς S από τους προηγούμενους αναλογικούς οδηγούς εντολών που προηγήθηκαν στην ιστορία προϊόντων της Fanuc.

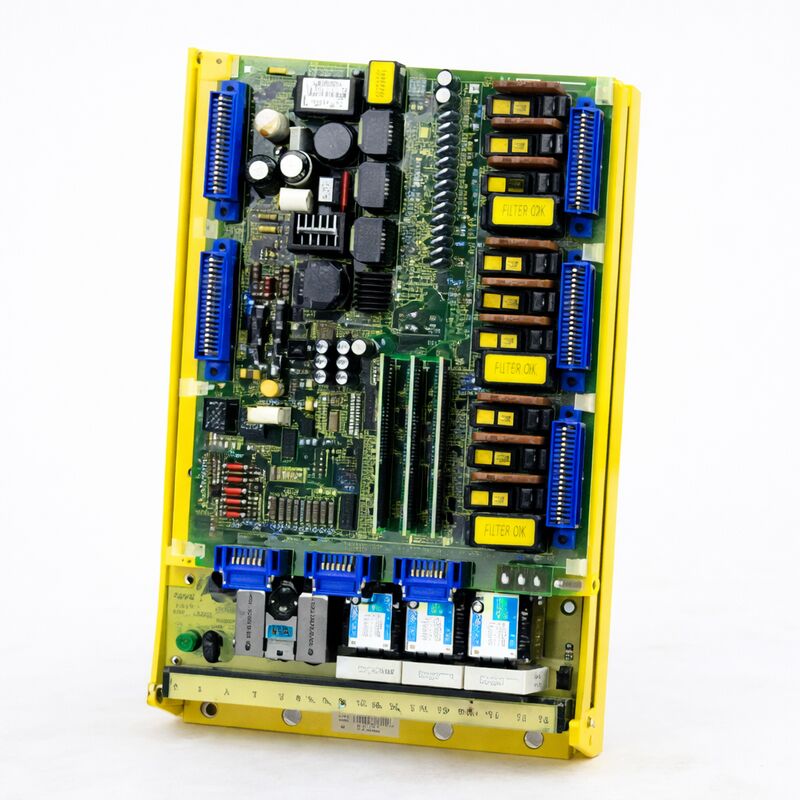

Στον A06B-6058-H334, η κάρτα ελέγχου A16B-1100-0330 βρίσκεται στο πάνω μέρος της μονάδας και διαχειρίζεται την ψηφιακή επικοινωνία PWM, τον βρόχο ελέγχου ρεύματος για όλα τα κανάλια των τριών αξόνων και τα κυκλώματα παρακολούθησης σφαλμάτων.

Κάτω από αυτήν, η πλακέτα τροφοδοσίας A20B-1003-0864 χειρίζεται τα στάδια μεταγωγής υψηλής τάσης, τον δίαυλο DC και τα κυκλώματα εκφόρτισης αναγέννησης για τη διάταξη τριών αξόνων.

Όταν αναπτύσσεται ένα σφάλμα σε έναν οδηγό που λειτουργεί — κοινές αιτίες περιλαμβάνουν αποτυχημένους τρανζίστορ ισχύος, υποβαθμισμένους ηλεκτρολυτικούς πυκνωτές, φθορά επαφών ρελέ και διάβρωση σε ίχνη PCB — το σφάλμα είναι συνήθως απομονώσιμο σε μία από αυτές τις δύο πλακέτες ή στα ημιαγωγούς ισχύος στο στάδιο εξόδου.

Οι εγκαταστάσεις επισκευής που είναι εξοικειωμένες με την αρχιτεκτονική H334 μπορούν συνήθως να επαναφέρουν τον οδηγό σε κατάσταση λειτουργίας αντιμετωπίζοντας αυτά τα συγκεκριμένα σημεία αστοχίας, γι' αυτό οι υπηρεσίες επισκευής και ανακατασκευής για τον A06B-6058-H334 παραμένουν εμπορικά βιώσιμες δεκαετίες μετά το τέλος της παραγωγής της μονάδας.

Εύρος Κινητήρων 0S / 5S / 10S — Τρία Κανάλια, Τρεις Άξονες

Η ονομασία H334 προσδιορίζει τον συγκεκριμένο συνδυασμό μεγέθους κινητήρα για τον οποίο έχει διαμορφωθεί ο οδηγός: τρία κανάλια, καθένα από τα οποία έχει μέγεθος για την περιοχή κινητήρων 0S/5S/10S. Στην ονοματολογία κινητήρων της σειράς S της Fanuc, ο αριθμός προσδιορίζει την ονομαστική συνεχή ροπή — ο 5S παράγει υψηλότερη έξοδο από τον 0S, και ο 10S ακόμη υψηλότερη.

Για ένα κάθετο κέντρο κατεργασίας τριών αξόνων όπου οι άξονες X, Y και Z οδηγούνται μέσω μηχανισμών κοχλιωτού άξονα διαφορετικών μεγεθών και χαρακτηριστικών τριβής, η ύπαρξη και των τριών καναλιών σε ένα περίβλημα, ενώ χρησιμοποιείται η ίδια οικογένεια κινητήρων, απλοποιεί σημαντικά το απόθεμα συντήρησης.

Οι ονομασίες καναλιών L, M και N αντιστοιχούν στις τρεις συνδέσεις άξονα στον οδηγό.

Σε ένα τυπικό κέντρο κατεργασίας, το L οδηγεί συνήθως έναν άξονα, το M έναν δεύτερο και το N τον τρίτο — η συγκεκριμένη αντιστοίχιση με τους άξονες του μηχανήματος (X, Y, Z) εξαρτάται από τη διαμόρφωση καλωδίωσης του κατασκευαστή του μηχανήματος και τις ρυθμίσεις παραμέτρων στο CNC.

Συμβατότητα CNC — FANUC 0-B, 0-C, Σειρά 15

Τα συστήματα ελέγχου FANUC 0-B, 0-C και Σειράς 15 που υποστηρίζει ο H334 ήταν οι κύριες πλατφόρμες CNC της Fanuc για βιομηχανικά εργαλειομηχανήματα κατά την περίοδο παραγωγής τους.

Η σειρά 0 παρείχε έναν οικονομικά αποδοτικό έλεγχο για μικρότερα και μεσαία μηχανήματα. Η Σειρά 15 προσέφερε τη λύση υψηλότερης απόδοσης για πολύπλοκες εφαρμογές πολλαπλών αξόνων και υψηλής ταχύτητας.

Και οι δύο οικογένειες χρησιμοποιούσαν την ίδια διεπαφή σερβοοδηγού PWM που υλοποιεί ο H334, γι' αυτό μια ενιαία μονάδα οδηγού καλύπτει και τις τρεις γενιές ελέγχου.

Τα μηχανήματα που λειτουργούν με αυτές τις γενιές ελέγχου περιλαμβάνουν κάθετα και οριζόντια κέντρα κατεργασίας, κέντρα περιστροφής με ενεργό εργαλείο, μηχανές λείανσης και εξειδικευμένο εξοπλισμό παραγωγής CNC από κατασκευαστές μηχανημάτων όπως οι Mori Seiki, Mazak, Okuma και Makino μεταξύ άλλων.

Η συνεχής λειτουργική κατάσταση αυτών των μηχανημάτων σε περιβάλλοντα παραγωγής παγκοσμίως είναι αυτό που διατηρεί τη δευτερογενή αγορά για τον A06B-6058-H334.

Συχνές Ερωτήσεις

Ε1: Τι σημαίνει "S-series 3ης γενιάς" και πώς διαφέρει από τους προηγούμενους οδηγούς S-series;

Οι ψηφιακοί σερβοενισχυτές S-series της Fanuc εξελίχθηκαν μέσα από αρκετές γενιές υλικού, καθεμία από τις οποίες ανανέωνε την κάρτα ελέγχου PWM, τον σχεδιασμό της πλακέτας τροφοδοσίας και την επεξεργασία σήματος.

Η 3η γενιά φέρει την κάρτα ελέγχου A16B-1100-0330, η οποία διαθέτει βελτιωμένο ψηφιακό έλεγχο ρεύματος σε σύγκριση με τις προηγούμενες παραλλαγές A16B-1100-0310 και A16B-1100-0320. Η νεότερη κάρτα ελέγχου παρέχει καλύτερη απόρριψη αρμονικών και στενότερο εύρος ζώνης βρόχου ταχύτητας.

Για σκοπούς συντήρησης, η γενιά έχει σημασία κατά την προμήθεια ανταλλακτικών πλακετών — η A16B-1100-0330 δεν είναι εναλλάξιμη με προηγούμενες κάρτες ελέγχου S-series.

Ε2: Μπορεί ο A06B-6058-H334 να χρησιμοποιηθεί με κινητήρες εκτός της περιοχής 0S/5S/10S;

Ο H334 έχει διαμορφωθεί για μοντέλα κινητήρων 0S, 5S και 10S. Η χρήση κινητήρων εκτός αυτής της περιοχής — όπως 20S ή 30S — απαιτεί διαφορετική μονάδα οδηγού με μέγεθος για την υψηλότερη έξοδο ρεύματος που απαιτούν αυτοί οι κινητήρες.

Η λειτουργία ενός υποδιαστασιολογημένου οδηγού με έναν υπερδιαστασιολογημένο κινητήρα θα ενεργοποιήσει την προστασία υπερβολικού ρεύματος κατά την εκκίνηση του κινητήρα ή υπό φορτίο. Επαληθεύετε πάντα την ονομασία του μοντέλου του κινητήρα στην πινακίδα του κινητήρα πριν επιλέξετε έναν οδηγό αντικατάστασης.

Ε3: Η μονάδα έχει διακοπεί η παραγωγή της — από πού προμηθεύονται μονάδες αντικατάστασης;

Ανακατασκευασμένες και πλεονάζουσες μονάδες A06B-6058-H334 κυκλοφορούν στην αγορά βιομηχανικών ανταλλακτικών από εκποίησεις μηχανημάτων, πλεονάζοντα αποθέματα και εξειδικευμένους προμηθευτές επισκευών.

Τα πιστοποιημένα από τη Fanuc κέντρα επισκευής και οι ανεξάρτητοι ανακατασκευαστές ηλεκτρονικών προσφέρουν τόσο μονάδες ανταλλαγής (όπου η αποτυχημένη μονάδα του πελάτη ανακατασκευάζεται και επιστρέφεται ή παρέχεται μια ανακατασκευασμένη μονάδα σε αντάλλαγμα) όσο και καθαρά πλεονάζουσες μονάδες. Όλοι οι αξιόπιστοι προμηθευτές ελέγχουν τις μονάδες σε δοκιμαστικές εξέδρες S-series της Fanuc με πραγματικούς σερβοκινητήρες AC πριν από την αποστολή.

Ε4: Ποιες είναι οι πιο συχνές μορφές αστοχίας του A06B-6058-H334;

Οι πιο συχνά απαντώμενες αστοχίες είναι: αποτυχημένοι τρανζίστορ ισχύος σε ένα ή περισσότερα από τα τρία κανάλια εξόδου (που εμφανίζονται ως συναγερμοί υπερβολικού ρεύματος άξονα ή σφάλματος οδηγού), υποβαθμισμένοι ή ανοιχτοί ηλεκτρολυτικοί πυκνωτές στην πλακέτα τροφοδοσίας (που εμφανίζονται ως ασταθής συμπεριφορά άξονα ή σφάλματα τάσης διαύλου DC), φθαρμένες επαφές επαφέων μαγνητικών επαφέων (που εμφανίζονται ως διαλείποντα σφάλματα ετοιμότητας οδηγού) και διάβρωση σε συνδέσεις ίχνους PCB σε σκληρά περιβάλλοντα.

Οι έξοδοι DAC της κάρτας ελέγχου A16B-1100-0330 και τα κυκλώματα διεπαφής οπτικών ινών αποτυγχάνουν επίσης με την πάροδο του χρόνου σε περιβάλλοντα με υψηλούς κραδασμούς ή κυκλική θερμοκρασία.

Ε5: Ποιοι κωδικοί συναγερμού στο CNC υποδεικνύουν πρόβλημα με τον A06B-6058-H334;

Στα συστήματα ελέγχου FANUC 0-B/0-C και Σειράς 15, οι συναγερμοί σερβο που υποδεικνύουν τον οδηγό S-series εμφανίζονται συνήθως ως σφάλματα σειράς AL-400 (συναγερμοί σερβο) στον πίνακα χειριστή του CNC. Συγκεκριμένοι κωδικοί προσδιορίζουν τον τύπο σφάλματος — υπερβολικό ρεύμα (συνήθως AL-401 ή AL-411 ανάλογα με τον άξονα), υπέρταση, σφάλματα συνδέσμου DC και σφάλματα επικοινωνίας μεταξύ του CNC και του οδηγού.

Ο κωδικός συναγερμού προσδιορίζει ποιο κανάλι άξονα επηρεάζεται.

Πριν αντικαταστήσετε τον οδηγό, επιβεβαιώστε ότι το σφάλμα βρίσκεται στον οδηγό και όχι στον κινητήρα, στο καλώδιο ανάδρασης ή στην κάρτα διεπαφής CNC ακολουθώντας τη διαδικασία διάγνωσης της Fanuc: ελέγξτε τη μόνωση του κινητήρα, επαληθεύστε τη συνέχεια της ανάδρασης του κωδικοποιητή και αλλάξτε τις αναθέσεις αξόνων εάν είναι δυνατόν για να προσδιορίσετε εάν το σφάλμα μετακινείται με τον οδηγό ή παραμένει με την καλωδίωση του άξονα.
