FANUC A03B-0807-C013 | Μονάδα Εισόδου/Εξόδου-Α Διεπαφή — FANUC I/O Link για Σειρές 0i / 16i / 18i

Αριθμός Εξαρτήματος: A03B-0807-C013

Κατασκευαστής: FANUC Ltd. (Ιαπωνία)

Τύπος Προϊόντος: Μονάδα Εισόδου/Εξόδου-Α Διεπαφή — FANUC I/O Link

Οικογένεια Προϊόντος: Σειρά A03B-0807 (Μονάδα Εισόδου/Εξόδου-Α)

Τάση Εισόδου: 24VDC (±10%)

Επικοινωνία: FANUC I/O Link

Συμβατά CNC: Σειρές 0i, 16i, 18i και σχετικές πλατφόρμες

Χώρα Προέλευσης: Ιαπωνία

Τι Συνδέει

Το A03B-0807-C013 είναι μια μονάδα διεπαφής FANUC I/O Unit-A — η πλακέτα που συνδέει έναν ελεγκτή CNC με τις συσκευές εισόδου/εξόδου πεδίου μέσω της σειριακής διαύλου FANUC I/O Link.

Είναι η πύλη μεταξύ του ελεγκτή μηχανής και των ψηφιακών σημάτων εισόδου/εξόδου από τον χώρο παραγωγής: διακόπτες ορίου, σήματα αλλαγής εργαλείου, εντολές λειτουργίας ατράκτου, ενεργοποίηση ψυκτικού, κλειδώματα πόρτας και οτιδήποτε άλλο διαβάζει και γράφει το πρόγραμμα PMC.

Η σειρά A03B-0807 αντιπροσωπεύει την πρώιμη γενιά της οικογένειας FANUC I/O Unit-A. Αυτές οι μονάδες τοποθετούνται στις βασικές μονάδες εισόδου/εξόδου που είναι εγκατεστημένες στο ηλεκτρικό ντουλάπι της μηχανής, παρέχοντας τη διεπαφή επικοινωνίας στην οποία βασίζονται η βάση και οι συνδεδεμένες μονάδες εισόδου/εξόδου για την ανταλλαγή δεδομένων με το CNC.

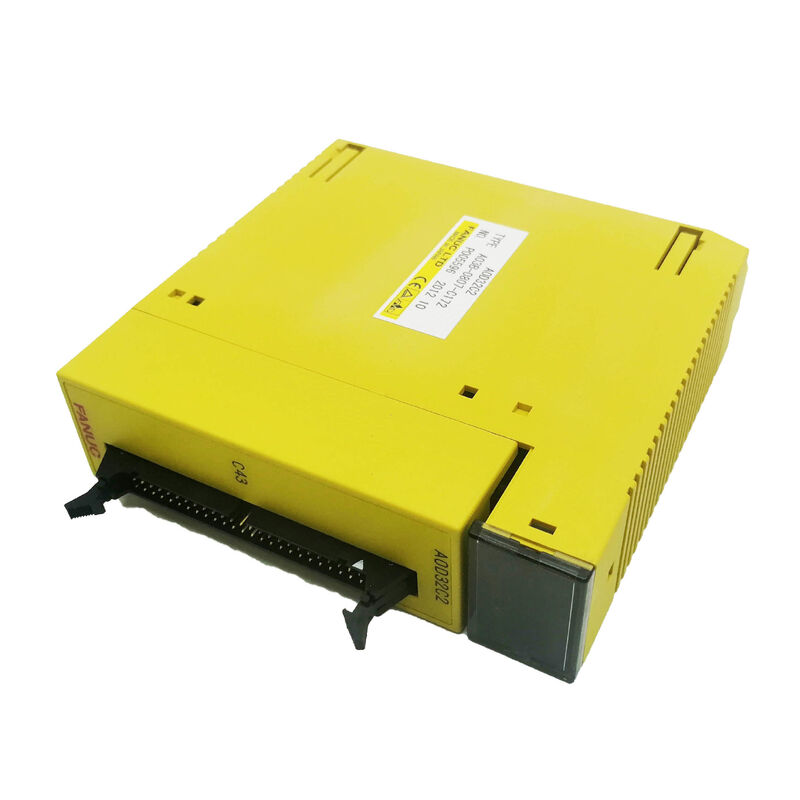

Η παραλλαγή C013 είναι μια συγκεκριμένη διαμόρφωση μονάδας διεπαφής εντός αυτής της σειράς. Τόσο η C013 όσο και οι στενά σχετιζόμενες παραλλαγές (C011, C012) εξυπηρετούν τον ίδιο λειτουργικό ρόλο — ως μονάδα διεπαφής για τη βάση A03B-0807 — με διαφορές στις συγκεκριμένες συνδέσεις ή στις επιλογές επικοινωνίας μεταξύ των υπο-παραλλαγών.

Τεχνική Περίληψη

Συχνές Ερωτήσεις

Ε1: Το CNC εμφανίζει σφάλμα επικοινωνίας I/O Link στη βάση I/O που περιέχει το A03B-0807-C013. Τι πρέπει να ελεγχθεί πρώτα;

Επαληθεύστε τη σύνδεση του καλωδίου I/O Link τόσο στη θύρα JD1A/JD1B του CNC όσο και στη σύνδεση της μονάδας. Ένα χαλαρό καλώδιο είναι η πιο συνηθισμένη αιτία. Ελέγξτε επίσης την τροφοδοσία 24VDC στη μονάδα — μια απουσία ή χαμηλή τροφοδοσία προκαλεί τη διακοπή επικοινωνίας της μονάδας χωρίς να δημιουργείται σφάλμα στην ίδια τη μονάδα.

Ε2: Η σειρά A03B-0807 είναι παλαιότερης γενιάς. Είναι το A03B-0807-C013 εναλλάξιμο με μονάδες τρέχουσας γενιάς;

Η σειρά A03B-0807 είναι η πρώιμη γενιά I/O Unit-A. Οι τρέχουσες αντίστοιχες μονάδες ανήκουν στη σειρά A03B-0819, η οποία συμμορφώνεται με τα πρότυπα UL/C-UL και υποστηρίζει I/O Link i. Οι νεότερες μονάδες είναι γενικά συμβατές προς τα πίσω ως αντικαταστάσεις, αλλά το αρχικό A03B-0807-C013 δεν μπορεί να αντικατασταθεί απευθείας σε ένα νεότερο σύστημα μόνο με I/O Link i χωρίς επαλήθευση συμβατότητας.

Ε3: Πόσες βασικές μονάδες A03B-0807 μπορούν να συνδεθούν ανά κανάλι I/O Link;

Έως 16 ομάδες δούλων I/O μπορούν να συνδεθούν σε ένα μόνο I/O Link. Έως 4 βασικές μονάδες μπορούν να συνδεθούν ανά ομάδα για διαμορφώσεις I/O Unit-A που συνδέονται σε CNC. Τα συνολικά σημεία I/O σε όλους τους δούλους πρέπει να παραμένουν εντός της μέγιστης χωρητικότητας σημείων I/O του I/O Link.

Ε4: Μετά την αντικατάσταση του A03B-0807-C013, χρειάζεται να αλλάξουν οι παράμετροι PMC;

Όχι. Το PMC διατηρεί όλες τις αναθέσεις διευθύνσεων I/O στην πλακέτα ελέγχου του CNC. Η μονάδα αντικατάστασης καταλαμβάνει την ίδια θέση στην τοπολογία I/O Link και λειτουργεί με τις ίδιες διευθύνσεις I/O. Δεν απαιτείται επαναπρογραμματισμός PMC για μια αντικατάσταση ίδιου τύπου.

Ε5: Μια μηχανή έχει παραμείνει ανενεργή για αρκετά χρόνια. Υποπτεύεται ότι το A03B-0807-C013 προκαλεί σφάλματα I/O μετά την επανεκκίνηση. Τι πρέπει να επιθεωρηθεί;

Η μακρά αποθήκευση μπορεί να προκαλέσει διάβρωση στους συνδέσμους και υποβάθμιση των ηλεκτρολυτικών πυκνωτών στην πλακέτα του PCB της μονάδας. Επιθεωρήστε τους ακροδέκτες του συνδέσμου για οξείδωση και καθαρίστε με κατάλληλο καθαριστικό επαφών. Εάν τα σφάλματα I/O είναι διαλείποντα ή εξαρτώνται από τη θερμοκρασία μετά από μια περίοδο θέρμανσης, η γήρανση των εσωτερικών πυκνωτών είναι η πιθανή αιτία — η αντικατάσταση της πλακέτας είναι η πρακτική λύση.
