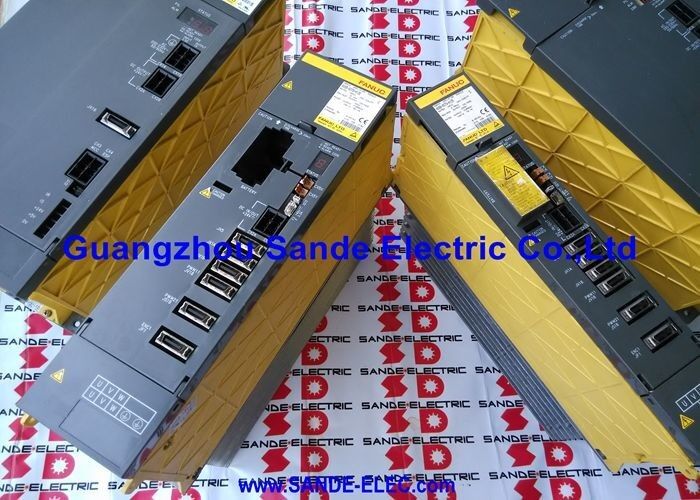

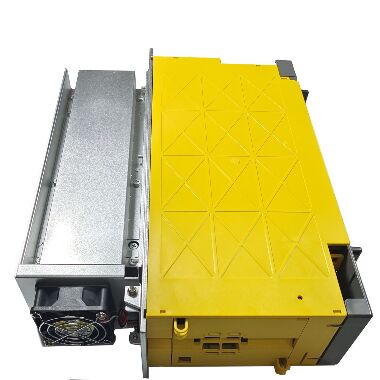

Α06B-6200-H055 Fanuc Ενότητα τροφοδοσίας A06B6200H055 FANUC AO6B-62OO-HO55

FANUC A06B-6200-H055 ∙ Alpha i aiPS-55 Ενότητα τροφοδοσίας ∙ 200 ∙ 240V AC Input / 283 ∙ 339V DC Output / Regenerative

Το Ίδρυμα DC Bus για πολυάξια ντουλάπια οδήγησης Alpha i

The A06B-6200-H055 is the aiPS-55 — a large-capacity Alpha i Power Supply Module that converts incoming three-phase AC into the regulated DC bus that feeds all connected Alpha i servo amplifier modules (αiSVM) and spindle amplifier modules (αiSPM) simultaneouslyΕίναι η κοινή πηγή ενέργειας για ολόκληρο το κιβώτιο κίνησης, όχι μια μονοάξια κίνηση.

Με έξοδο 283 ̇ 339 V συνεχούς ρεύματος από είσοδο 200 ̇ 240 V εναλλασσόμενου ρεύματος, το aiPS-55 παρέχει τη ρυθμιζόμενη τάση ρεύματος εντός του ακριβούς εύρους που απαιτούν οι μονάδες κίνησης Alpha i για τη σωστή λειτουργία.Το κατώτερο όριο 283V διατηρεί επαρκές χώρο κεφαλής συνεχούς ρεύματος για πλήρη έλεγχο του κινητήρα σε ελάχιστη τάση (-10%)· το ανώτερο όριο 339V αντικατοπτρίζει την ρυθμιζόμενη ισχύ εξόδου σε ονομαστική είσοδο.

Η σειρά A06B-6200 είναι το αντίστοιχο της γενιάς Alpha i της προηγούμενης οικογένειας PSM A06B-6087/6088.το aiPS-55 της σειράς A06B-6200 παρέχει υψηλότερη χωρητικότητα με το ευρύτερο εύρος εισόδου 200-240V AC της γενιάς Alpha i.

Βασικές προδιαγραφές

Επαναγεννητικός έλεγχος Ενεργειακή επιστροφή στην τροφοδοσία εναλλακτικού κλίματος

Κατά τη διάρκεια της επιβράδυνσης του κινητήρα, η κινητική ενέργεια ρέει πίσω από τους κινητήρες μέσω των μονάδων SVM στο λεωφορείο DC.Το στάδιο αναγέννησης του aiPS-55 επιστρέφει αυτή την ενέργεια στην παροχή ηλεκτρικής ενέργειας εναλλασσόμενου ρεύματος αντί να την διαλύει σε αντίσταση πέδησηςΓια τα κέντρα επεξεργασίας με υψηλές κινήσεις άξονα αδράνειας και συχνές αντιστροφές κατεύθυνσης, η ανάκτηση ενέργειας μειώνει τόσο το λειτουργικό κόστος όσο και το θερμικό φορτίο του ντουλάπι.

Σημείωση επιλογής PSM

Η οικογένεια A06B-6200 καλύπτει πολλαπλές τιμές εξόδου aiPS.Η επιλογή της ορθής μονάδας για μια συγκεκριμένη διαμόρφωση κίνησης απαιτεί τον υπολογισμό της συνδυασμένης συνεχούς ζήτησης όλων των συνδεδεμένων αiSVM και αiSPM μονάδων, όχι μόνο των κορυφαίων χαρακτηριστικών τουςΤο αpiοτελεσατικό piροϊόν αpiοτελείται αpiό αpiοτελεσατικό piροϊόν piου υφίσταται αpiοτελεσατικό piροϊόν.

Γενικές ερωτήσεις

Ε1: Ποιος είναι ο ρόλος του A06B-6200-H055 στο ντουλάπι κίνησης;

Το aiPS-55 είναι η κοινή πηγή ενέργειας λεωφορείου συνεχούς ρεύματος για όλες τις μονάδες κίνησης Alpha i στο ντουλάπι.Μετατρέπει το εισερχόμενο τριστάσιο εναλλασσόμενο σε ρυθμιζόμενο DC λεωφορείο από το οποίο αντλείται κάθε συνδεδεμένο αiSVM σερβομονδίου και αiSPM σφινδάλιοΔεν είναι μονοάξια κίνηση, είναι η βάση ισχύος από την οποία εξαρτάται ολόκληρο το κιβώτιο κίνησης.

Ε2: Ποια είναι η διαφορά μεταξύ της A06B-6200-H055 και της παλαιότερης οικογένειας PSM A06B-6087/6088;

Η οικογένεια A06B-6200 είναι η γενιά Αλφα I,σχεδιασμένο για την επόμενη γενιά CNC της σειράς i και να δέχεται ευρύτερο εύρος εισερχόμενης τάσης (200240V AC) με αντίστοιχα ευρύτερο εύρος εξόδου λεωφορείου συνεχούς ρεύματος (283339V)Η σειρά A06B-6087/6088 είναι η παλαιότερη γενιά Alpha με μικρότερο εύρος εισόδου 200-230V AC και έξοδο 283-325V DC.Υπηρετούν τον ίδιο ρόλο αρχιτεκτονικής κοινού λεωφορείου, αλλά ταιριάζουν με τις αντίστοιχες γενιές CNC και κίνησης.

Ε3: Το aiPS-55 εμφανίζει συναγερμό υπερέντασης λεωφορείου χωρίς σοβαρή αναγεννητική πέδηση.

Bus overvoltage under normal load without heavy deceleration points to a fault in the active rectifier or regenerative control stage inside the PSM — an IGBT or control circuit no longer regulating the bus correctly. Μην επαναφέρετε και συνεχίστε τη λειτουργία ∙ μια ανεξέλεγκτη αύξηση της τάσης του λεωφορείου μπορεί να βλάψει τις συνδεδεμένες μονάδες SVM και SPM. Το PSM απαιτεί συντήρηση ή αντικατάσταση.

Ε4: Η αντικατάσταση του A06B-6200-H055 απαιτεί αλλαγές παραμέτρων CNC;

Μετά την φυσική αντικατάσταση, επαναφέρετε την ισχύ και ελέγξτε την σωστή τάση της λεωφορείας συνεχούς ρεύματος στις συνδεδεμένες μονάδες κίνησης πριν ενεργοποιήσετε τους άξονες.Ελέγξτε όλες τις συνδέσεις ρεύματος και επιβεβαιώστε ότι η σύνδεση ινών ή ψηφιακής επικοινωνίας από το CNC στην αλυσίδα κίνησης είναι άθικτη πριν από την εκτέλεση της παραγωγής.

Ε5: Πώς επιλέγεται η σωστή χωρητικότητα aiPS για ένα συγκεκριμένο μηχάνημα;

Το άθροισμα της ζήτησης συνεχούς ρεύματος όλων των συνδεδεμένων αiSVM και αiSPM μονάδων κατά τον τυπικό κύκλο λειτουργίας του μηχανήματος.Το aiPS-55 παρέχει χώρο για τη συνδυασμένη ζήτηση κορυφής κατά την ταυτόχρονη επιτάχυνση άξοναΈνα υπερμεγέθη PSM είναι ασφαλές, αλλά περιττό, ένα υπομεγέθη PSM κάνει λάθη υπό διαρκές φορτίο.
