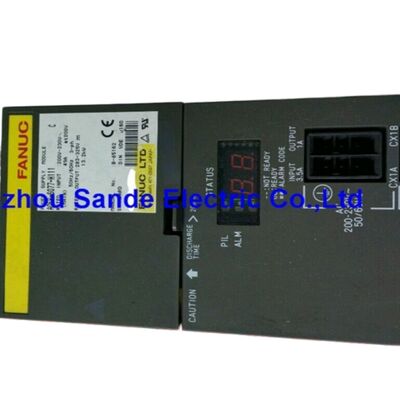

Μονάδα Ενισχυτή Σερβοκινητήρα Fanuc A06B-6220-H026#H600 A06B6220H026#H600 A06B-6220-H026#H600

Fanuc A06B-6220-H026#H600 500.000 αi-B Σπινδάλιο ενισχυτικό μονάδα AiSP-26, 283 339V / 105A εισροή, 128A / 240V έξοδος, αi σειράς CNC σπινδάλιο κίνηση

Σύνοψη

ΗFanuc A06B-6220-H026#H600είναι η μονάδα ενισχυτή σπινδύλης AiSP-26 της σειράς σπινδύλων A06B-6220 αi-B της Fanuc, η οποία παρέχει ονομαστική ισχύ 128A από μια λεωφορεία συνεχούς ρεύματος 283V339V σε είσοδο 105A.

Ως μέρος της γενιάς αi-B προϊόντων, αντιπροσωπεύει σημαντική εξέλιξη από τις προηγούμενες μονάδες SPM της σειράς α: λεπτότερο φυσικό προφίλ, βελτιωμένη θερμική διαχείριση,και συμβατότητα με τα χειριστήρια αi της σειράς CNC της Fanuc που αγκυροδοτούν τις σύγχρονες εγκαταστάσεις κέντρων επεξεργασίας υψηλών επιδόσεων.

Το "26" στην ονομασία AiSP-26 αναφέρεται στην τάξη ισχύος του κινητήρα σπινδέλου. Η ενότητα αυτή έχει σχεδιαστεί για τους κινητήρες σπινδέλου αi τάξης 26 kW που χρησιμοποιούνται σε μεγάλα κέντρα επεξεργασίας.συστήματα επεξεργασίας υψηλής ταχύτητας, και βαρέα κέντρα στροφής όπου η ισχύς του σπινδέλου με τη μέγιστη ταχύτητα αφαίρεσης υλικού απαιτεί διαρκή ισχύ 26 kW από την κίνηση του σπινδέλου.

Με ονομαστική ισχύ 128A, το AiSP-26 έχει την τρέχουσα ικανότητα να διατηρεί την πλήρη συνεχή ροπή του κινητήρα στο ονομαστικό του σημείο ισχύος,με χώρο κεφαλής για τα βραχυπρόθεσμα κορυφαία ρεύματα κατά την επιτάχυνση του σπινδέλου.

Το επακόλουθο #H600 ταυτοποιεί αυτό ως την τυποποιημένη παραλλαγή σειράς εισόδου 200V του AiSP-26.

Η σειρά αi-B της Fanuc είναι διαθέσιμη τόσο σε εκδόσεις εισόδου 200V όσο και σε εκδόσεις 400V. Η ονομασία #H600 τοποθετεί αυτή τη μονάδα στην κατηγορία 200V (283339V DC bus),κατάλληλο για μηχανές συνδεδεμένες με τριστάσια τυπική υποδομή κυμαινόμενου ρεύματος 200-240V χωρίς τον μετασχηματιστή προσαύξησης που θα απαιτούσαν οι τροφοδοσίες σφινδάλων 400V σε χώρους τυπικής τάσης.

Βασικές προδιαγραφές

Αρχιτεκτονική αi-B σειράς

Η σειρά αi-B αντιπροσωπεύει την ενσωματωμένη πλατφόρμα ενισχυτών servo και spindle της τρέχουσας γενιάς της Fanuc.το αi-B χρησιμοποιεί μια λεπτότερη αρθρωτή δομή που μειώνει το χώρο σιδηροτροχιάς του κιβωτίου ανά μονάδα και χρησιμοποιεί κοινό δίκτυο συνεχούς ρεύματος που προέρχεται από το αi-series PSM (μονάδες τροφοδοσίας A06B-6220).

Το μειωμένο φυσικό βάθος των αi-B μονάδων επιτρέπει στενότερη συσκευασία του ντουλαπιού όταν εγκατασταθούν πολλαπλές μονάδες ενισχυτών δίπλα δίπλα.

Ο αλγόριθμος ελέγχου σπινέλ στην πλατφόρμα αi-B ενσωματώνει προόδους ελέγχου HRV (High Response Vector) που έχουν βελτιωθεί σε πολλές γενιές.

Για το AiSP-26 που τροφοδοτεί κινητήρα αi αγωγού τάξης 26kW, this translates to fast torque response during spindle load transients — when the cutting tool engages a hard material zone or when the spindle must rapidly adjust speed to maintain constant surface speed — and accurate torque regulation that determines the consistency of the machined surface finish.

Η βελτιωμένη διαγνωστική αρχιτεκτονική της σειράς αi-B σημαίνει πιο λεπτομερείς κωδικούς συναγερμού και ταχύτερη ανταπόκριση συναγερμού σε σύγκριση με την παλαιότερη γενιά,μείωση του χρόνου μεταξύ ενός συμβάντος βλάβης και της αναγνώρισής του από τον χειριστή CNC.

Η ενότητα εμφανίζει τις καταστάσεις συναγερμού στους δείκτες LED, ενώ η οθόνη συναγερμού του CNC παρέχει τον πλήρη κωδικό συναγερμού και την περιγραφή.

Δραστηριότητες σπινδέλου ∆ Cs Σχήμα, άκαμπτο χτύπημα, συγχρονισμός

Η διασύνδεση τύπου Β του AiSP-26 (πρότυπο για αi-B μονάδες) επιτρέπει την πλήρη σειρά προηγμένων λειτουργιών σπινδέλου από τις οποίες εξαρτώνται τα σύγχρονα κέντρα επεξεργασίας CNC και τα κέντρα στροφής.Cs έλεγχο διαμόρφωσης χρησιμοποιεί το σπινδύλιο ως περιστρεφόμενο άξονα θέσης , αυτό επιτρέπει τις εργασίες άλεσης, τρυπήματος και πεταλμού στην επιφάνεια και την περίμετρο του εργασιακού μεριδίου χωρίς ξεχωριστό μηχανισμό ευρεσιτεχνίας.

Το άκαμπτο χτύπημα συγχρονίζει τη γωνιακή θέση του σπινδέλου με την γραμμική πρόοδο του άξονα Z σε κάθε πεδίο της κλωστή,Εξάλειψη του πλωτού κυλίνδρου και δυνατότητα υψηλής ταχύτητας με ποιότητα νήματος που τα πλωτά συστήματα δεν μπορούν να ταιριάξουν.

Ο συγχρονισμός σπινδέλου συντονίζει δύο σπινδέλες σε στρογγυλομηχανή με δίδυμους σπινδέλους, ταιριάζοντας τις γωνιακές ταχύτητες και τις θέσεις τους κατά τη μεταφορά του εργαστηρίου από το κύριο στο υποσπινδέλιο.

Με ισχύ 128A, the AiSP-26 sustains these servo-mode spindle operations — which demand higher current control bandwidth than simple speed regulation — without the current headroom issues that arise when undersized spindle drives are used for Cs contouring at low speeds.

Γενικές ερωτήσεις

Ε1: Ποιοι αi σπινδέλες κινητήρες ταιριάζουν με την τρέχουσα διαβάθμιση AiSP-26;

Η ονομαστική ισχύς 128A αντιστοιχεί σε κινητήρες σφινδέλων αi σειράς στην περιοχή συνεχούς ισχύος 22~26kW,ειδικότερα στους κινητήρες αi22/12000 και αi26 που χρησιμοποιούνται σε μεγάλα κέντρα επεξεργασίας και κέντρα στροφής.

Το συγκεκριμένο μοντέλο κινητήρα καθορίζει τη διαμόρφωση των παραμέτρων που φορτώνεται στη μονάδα, το ονομαστικό ρεύμα, τον τύπο αισθητήρα ταχύτητας,και συντελεστές ελέγχου είναι όλες οι ειδικές για τον κινητήρα παραμέτρους που πρέπει να ρυθμίζονται σωστά πριν από τη λειτουργία του σπινδέλου.

Ε2: Τι διακρίνει το #H600 από άλλες παραλλαγές;

Το προσάρτημα #H600 προσδιορίζει την τυποποιημένη μονάδα σειράς εισόδου 200 V, σχεδιασμένη για τάσεις λεωφορείου συνεχούς ρεύματος στην περιοχή 283 ̇ 339 V που παράγεται από την τυποποιημένη αi PSM σειράς 200 V.Άλλες παραλλαγές επακόλουθου όπως #H580 προσδιορίζουν την σειρά υψηλής τάσης 400V (λειτουργούν από λεωφορείο συνεχούς ρεύματος 565 ̇ 679 V).

Οι δύο σειρές δεν είναι αμοιβαία εναλλάξιμες ̇ τα στάδια μετατροπής ισχύος, οι ονομαστικές τάσεις των τρανζίστορων και η τάση εξόδου του κινητήρα διαφέρουν μεταξύ των μονάδων εισόδου 200V και 400V.Πάντοτε να επαληθεύετε τον τύπο PSM και της υποδομής ισχύος του μηχανήματος πριν παραγγείλετε την αντικατάσταση της μονάδας σφινδέλου.

Ε3: Η σειρά αi-B χρησιμοποιεί ένα "λιγότερο προφίλ" πώς αυτό συγκρίνεται φυσικά με τις παλαιότερες μονάδες α-αστροειδούς A06B-6088;

Οι αi-B μονάδες σφινδέλου είναι σημαντικά πιο λεπτές σε βάθος από τις μονάδες SPM αλφα της πρώτης γενιάς A06B-6088, επιτρέποντας περισσότερες μονάδες ανά μονάδα μήκους σιδηροτροχιάς.

Το αi-B χρησιμοποιεί επίσης ένα διαφορετικό σύστημα σύνδεσης λεωφορείου και πρότυπο συνδέσμων από την παλαιότερη σειρά αλφα ∙ οι δύο σειρές δεν είναι φυσικά εναλλάξιμες στην ίδια τροχιά κίνησης.

Ένα μηχάνημα που αναβαθμίζεται από α-α-β απαιτεί την αντικατάσταση του PSM και ενδεχομένως του υλικού τοποθέτησης τροχιάς κίνησης, εκτός από το σπιντέλο και τις μονάδες servo.

Ε4: Ποια χειριστήρια CNC είναι συμβατά με το A06B-6220-H026#H600;

Οι αγωγές σπινδύλης της σειράς αi-B επικοινωνούν μέσω της σειριακής διεπαφής σπινδύλης της σειράς αi, συμβατής με τις σειρές ελέγχου FANUC 30i/300is/300i, 31i/310is/310i (A5 και πρότυπο) και 32i/320is/320i,όπως και το προηγούμενο 15i, 16i, 18i και 21i χειριστήρια εφοδιασμένα με διαμορφώσεις κίνησης αi σειράς.

The specific firmware revision and CNC software option set determine the full range of spindle functions available — confirm the target CNC's spindle interface specification against the αi-B series spindle amplifier documentation before installation.

Ε5: Ποιες είναι οι πιο πιθανές αιτίες βλάβης για το AiSP-26 στην υπηρεσία παραγωγής;

Το πιο κοινό σενάριο αιφνίδιας βλάβης είναι η βλάβη της μόνωσης του κινητήρα σπινδέλου που προκαλεί ρεύμα ρύπανσης στο στάδιο εξόδου.αρκετές εκατοντάδες megaohms ή υψηλότερη) πριν από την κατάληξη της ενότητας έχει αποτύχει.

Η βλάβη του ανεμιστήρα ψύξης που οδηγεί σε θερμική υπερφόρτωση είναι το πιο συχνό σφάλμα που σχετίζεται με τη συντήρηση.τόσο ο εσωτερικός ανεμιστήρας ηλεκτρονικών στοιχείων όσο και ο εξωτερικός ανεμιστήρας ψυκτικού πρέπει να επαληθεύονται ότι λειτουργούν κατά τη διάρκεια των τακτικών ελέγχων..

Control board component aging over years of service can produce intermittent Cs-axis or rigid tapping errors that do not appear as hard alarms — these intermittent faults typically require repair rather than parameter adjustment.
