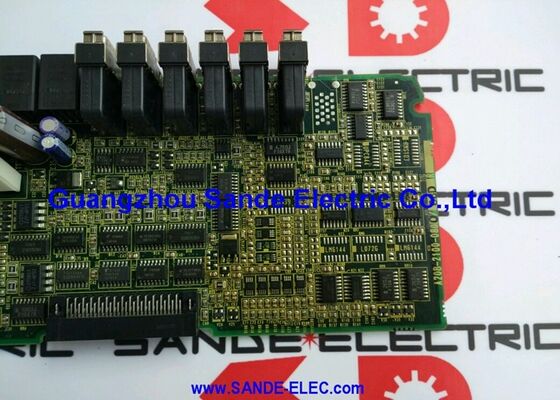

Η κύρια πλακέτα του Fanuc A16B-2202-0860 A16B22020860 A16B-22O2-O86O

A16B-2202-0860∙ FANUC Σειρά 18-B 4 Άξονες Κεντρικό Πίνακα CPU F18M / F18T / 4 Άξονες Δυνατότητα / Εργαστήριο και Κέντρο Στροφής

Σειρά 18-Β ∆ Η πλατφόρμα CNC μοντέλου Β

Η σειρά 18 της FANUC κατέλαβε τη μέση κατηγορία της σειράς CNC της FANUC κατά τη διάρκεια των ετών παραγωγής της, πάνω από την σειρά 0 σε χωρητικότητα, αλλά κάτω από τις υψηλής ποιότητας σειρές 15 και 16.Το μοντέλο "Β" ήταν η δεύτερη γενιά υλικού της σειράς 18, με εκλεπτυσμένα ηλεκτρονικά και βελτιωμένες επιδόσεις σε σχέση με το 18-Α.

Δύο παραλλαγές εφαρμογής μηχανήματος εργαλείου:

F18-M (Εργατικό Κέντρο):Η σειρά 18-M παρέχει τις λειτουργίες παρεμβολής, αντιστάθμισης εργαλείων,και υψηλής ταχύτητας αναμονή προς τα εμπρός που απαιτούνται για εφαρμογές στο κέντρο μηχανικής.

F18-T (κέντρο στροφής):Συγκροτείται για την στροφή εργαλείων μηχανών ∆ ελεγχόμενες με CNC lathes και κέντρα στροφής με άξονες X και Z συν προαιρετικούς άξονες C και Y. Η σειρά 18-T περιλαμβάνει ειδικές λειτουργίες στροφής: σταθερός έλεγχος ταχύτητας επιφάνειας,κύκλοι πετασμού και κύκλοι κονσέρβων που σχετίζονται με το στροφήν.

Το A16B-2202-0860 εξυπηρετεί τόσο το F18-M όσο και το F18-T, όπως επιβεβαιώνεται από την περιγραφή του "F18M/T B MAIN CPU 4 AXIS".

Βασικές πληροφορίες για το προϊόν

Κεντρικό πίνακα CPU Heart of the Series 18-B System

Η κύρια πλακέτα CPU στην αρχιτεκτονική σειράς 18-B είναι ο κεντρικός κόμβος για όλες τις λειτουργίες CNC:

Ενσωμάτωση προγράμματος:Η κύρια CPU υπολογίζει τις εντολές θέσης για όλους τους άξονες σε κάθε κύκλο παρεμβολής..

Εκτέλεση PMC:Το πρόγραμμα σκάλας PMC (Programmable Machine Controller) της σειράς 18-B εκτελείται στην κύρια πλακέτα CPU, σαρώνει τις Ε/Υ της μηχανής και εκτελεί τη λογική ακολουθίας της μηχανής.

Συστήματος λεωφορείουΤα πλαίσια επιλογής, οι ενότητες μνήμης, οι κάρτες διεπαφής σερβο, και τα πλαίσια επικοινωνίας συνδέονται όλα μέσω της δομής λεωφορείου της κύριας πλαίσιας CPU.

Δείκτης CNC:Η έξοδος οθόνης και η είσοδος του πάνελ χειριστή της σειράς 18-B διαχειρίζονταιται από την κύρια πλακέτα του CPU ∙ τα πλήκτρα από το πληκτρολόγιο MDI φτάνουν στο CNC και το περιεχόμενο της οθόνης παράγεται για την οθόνη CNC.

Σενάρια εφαρμογής

Ελαττώματα της CPU του κέντρου επεξεργασίας 4-άξονων της σειράς 18-M:Ένα κέντρο επεξεργασίας FANUC F18-M με περιστρεφόμενο τραπέζι παρουσιάζει πλήρη βλάβη CNC.Αντικατάσταση αποκαθιστά όλους τους τέσσερις άξονες μηχανικής και το πρόγραμμα ακολουθίας PMC.

Αντικατάσταση κυριότερης πλακέτας γύρισμα πολυάξονων της σειράς 18-T:Ένα κέντρο στροφής CNC με δυνατότητα C-άξονα απαιτεί αντικατάσταση της κύριας πλακέτας CPU.

Γενικές ερωτήσεις

Ε: Ποια είναι η διαφορά μεταξύ της κύριας πλακέτας CPU της σειράς 18-B και της κύριας πλακέτας της σειράς 18i-A;

Η σειρά 18-Β (A16B-2202-0860) είναι μια πλακέτα προ-i γενιάς ∙ ανήκει στην παλαιότερη αρχιτεκτονική υλικού πριν από την εισαγωγή της γενιάς "i" (Series 18i) από την FANUC.Η σειρά 18i-A χρησιμοποιεί μια εντελώς διαφορετική κύρια σειρά πλατφόρμας (A20B-8100-0135Η πλακέτα της σειράς 18-B δεν είναι συμβατή με το υλικό της σειράς 18i.

Ε2: Υποστηρίζει η A16B-2202-0860 ταυτόχρονη παρεμβολή τεσσάρων αξόνων ή μόνον τετρααξική δεικτικοποίηση;

Η σειρά 18-B υποστηρίζει ταυτόχρονη διαστολή πολλών αξόνων.Η A16B-2202-0860 παρέχει την ικανότητα 4-άξονα hardware· η ειδική δυνατότητα παρεμβολής είναι ενεργοποιημένη μέσω του λογισμικού επιλογής FANUC.

Ε3: Η αντικατάσταση του A16B-2202-0860 απαιτεί πλήρη επαναχρηματοδότηση CNC;

Οι παράμετροι CNC (αξονικά κέρδη, όρια λογισμικού, ρυθμίσεις επιτάχυνσης) αποθηκεύονται σε μονάδες μνήμης SRAM ̇ όχι στην κύρια πλακέτα CPU.Αντικατάσταση A16B-2202-0860 με τις άθικτες SRAM μονάδες μεταφέρει όλα τα δεδομένα ειδικά για το μηχάνημα στο νέο πίνακα αυτόματα κατά την εκκίνησηΕλέγξτε ότι και οι τέσσερις άξονες ανταποκρίνονται σωστά και δοκιμάστε τη σειρά PMC πριν επιστρέψετε στην πλήρη παραγωγή.

Ε4: Ποιες ενότητες μνήμης συνοδεύουν το A16B-2202-0860 στο χειριστήριο της σειράς 18-B;

Το σύστημα ελέγχου της σειράς 18-Β χρησιμοποιεί μονάδες FROM (για το λογισμικό συστήματος) και μονάδες SRAM (για τις παραμέτρους και τα προγράμματα) ̇ αυτές είναι ξεχωριστές πλακέτες σύνδεσης από την κύρια πλακέτα CPU.
