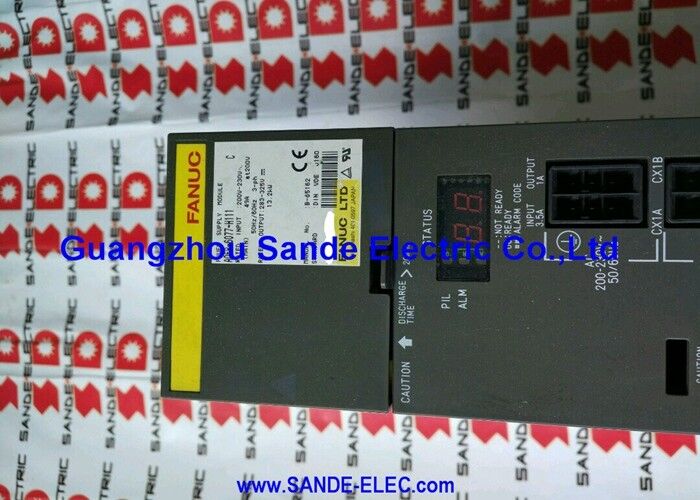

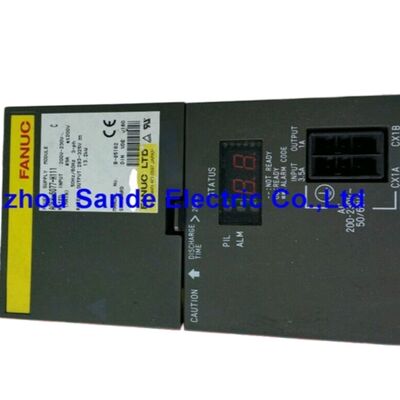

Fanuc A06B-6200-H008∙ αiPS-7.5 Μονάδα τροφοδοσίας ∙ 200 ∙ 240VAC / 33A Εισαγωγή, 283 ∙ 339VDC / 9.4kW Έκδοση, Αναζωογόνηση ισχύος, αi-B σειρά

Σύνοψη

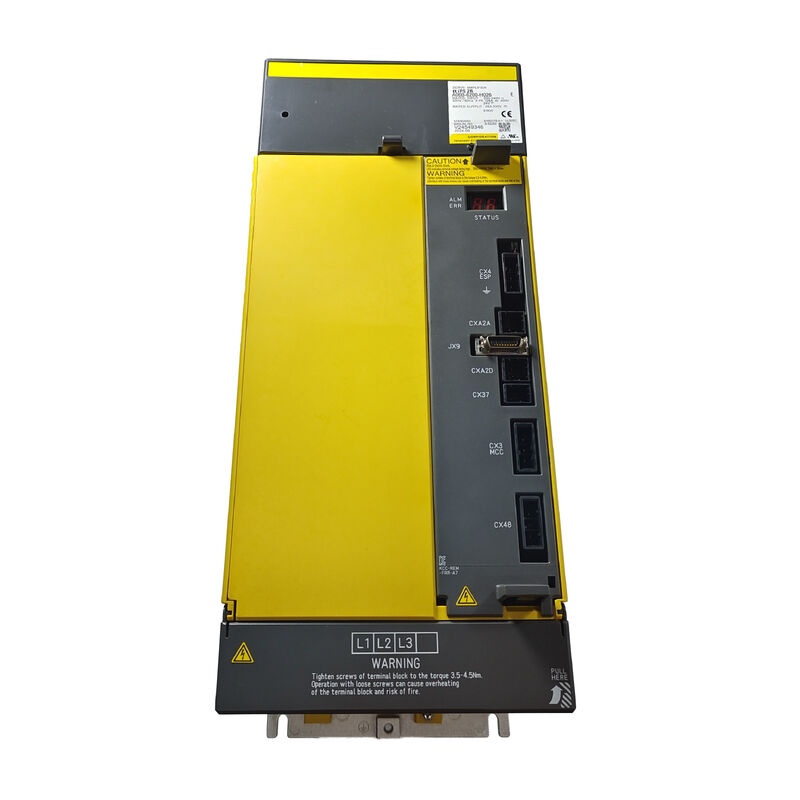

ΗFanuc A06B-6200-H008είναι το αiPS-7.5, μια συμπαγή μονάδα τροφοδοσίας αiPS-B σειράς που μετατρέπει τριστάσιο 200-240VAC σε 33A σε 283-339VDC λεωφορείο με ονομαστική ισχύ εξόδου 9,4kW, με ενεργό αναγέννηση ισχύος.

Ως προσφορά εισόδου έως μέσης βαθμίδας εντός της σειράς αiPS-B, η αiPS-7.5 στόχοι μικρές έως μεσαίες διαμορφώσεις μηχανών CNC ∙ μερικοί αiSV-B ελεγκτικοί άξονες σε ελαφρύ έως μέτριο ρεύμα συν μια μικρότερη αiSP-B μονάδα σφινδάλου, όπου η συνδυασμένη συγχρονική ζήτηση κορυφής παραμένει εντός της χωρητικότητας λεωφορείου 9,4 kW.

Δύο εκδόσεις παραγωγής του H008 υπάρχουν: το αρχικό αiPS-7.5 και το αναθεωρημένο αiPS-7.5-B (η γενιά "-B" που ταιριάζει με τους ενισχυτές αiSV-B και αiSP-B).

Αυτές οι δύο εκδόσεις έχουν τον ίδιο αριθμό εξαρτήματος (A06B-6200-H008), αλλά διαφέρουν στις εσωτερικές αναθεωρήσεις υλικού τους.

Κατά την παραγγελία αντικατάστασης, specifying which generation is currently installed — confirmed from the module's label or the machine builder's documentation — ensures the correct revision is supplied and avoids potential compatibility issues with the connected αi-B amplifier modules.

Με ισχύ εξόδου λεωφορείου 9,4kW από είσοδο 33A, το αiPS-7.5 είναι το πιο συμπαγές PSM στη σειρά αiPS-B που εξακολουθεί να υποστηρίζει έναν ουσιαστικό συνδυασμό πολλαπλών άξονων και σπινδέλων.

Ορίζεται κατάλληλα για τα μικρά VMC (καθεκτικά κέντρα επεξεργασίας), τους συμπαγείς στροφείς CNC με μέτρια ισχύ σπινδέλου και τα κέντρα με τρυπάνι και βρύση, όπου η ισχύς σπινδέλου είναι μεταξύ 5,5 και 5,7.5kW κατηγορία και δύο έως τρεις ελαφρύς σέρβο άξονες ολοκληρώνουν τη διαμόρφωση της κίνησης.

Βασικές προδιαγραφές

αiPS-7.5 έναντι αiPS-7.5-B

Το A06B-6200-H008 καλύπτει τόσο το αρχικό αiPS-7.5 όσο και την μεταγενέστερη αναθεώρηση αiPS-7.5-B. Και τα δύο παρέχουν τα ίδια 9.4kW / 283·339VDC έξοδος λεωφορείου από τις ίδιες παράμετροι εισόδου εναλλασσόμενου ρεύματος και να φέρουν τον ίδιο αριθμό μέρους.

Η αναθεώρηση "-B" ευθυγραμμίζει το PSM με τους αiSV-B και αiSP-B ενισχυτές γενιάς Β, ενσωματώνοντας αναθεωρήσεις υλικού που ταιριάζουν με τα πρωτόκολλα διασύνδεσης και επικοινωνίας αυτών των ενισχυτών.

Όταν ένα μηχάνημα είναι εξοπλισμένο με αiSV-B ή αiSP-B ενισχυτές (το αi-B σύστημα τρέχουσας γενιάς), η παραλλαγή αiPS-7.5-B του H008 είναι το σωστό PSM.

Η τοποθέτηση του αρχικού αiPS-7.5 σε ένα σύστημα -B ή αντίστροφα μπορεί να προκαλέσει συναγερμούς επικοινωνίας ή ακανόνιστη σήμανση PSM-amplifier.

Οι πάροχοι υπηρεσιών που έχουν εμπειρία με τα συστήματα Fanuc αi-B διατηρούν την ικανότητα να προσδιορίζουν ποια γενιά είναι φυσικά εγκατεστημένη σε ένα μηχάνημα,είτε από τα εσωτερικά σήματα αναθεώρησης του υλικού είτε από την τεκμηρίωση διαμόρφωσης της μηχανής, και μπορεί να παρέχει την κατάλληλη γενιά H008 ως αντικατάσταση.

9Δυνατότητα λεωφορείου.4kW ∆ Πρακτική διαμόρφωση μηχανής

Η έξοδος λεωφορείου συνεχούς ρεύματος 9,4 kW μπορεί να υποστηρίξει συνδυασμούς όπως: αiSP-5.5 σπινδύλη (αριθ. σπινδύλης 5,5 kW) συν δύο έως τρεις αiSV σέρβο μονάδες με ελαφρύ έως μέτριο ρεύμα (π.χ., 1.25kW το καθένα για άξονες μεσαίου εύρους), ή σπινθήρα υψηλότερης ισχύος (αiSP-7).5Οι διαμορφώσεις που υπερβαίνουν τη συνδυασμένη ζήτηση κορυφής 9,4 kW απαιτούν το αiPS-11 (A06B-6200-H011) στο επόμενο επίπεδο ισχύος.

Το 9.4kW limit applies to simultaneous peak demand — a machine where the spindle and all axes never simultaneously reach their maximum loads will operate with a higher effective margin than the calculation suggests.

Η συντηρητική διαμόρφωση μεγέθους PSM για πλήρη ταυτόχρονα κορυφαία φορτία προστατεύει από τους συναγερμούς AL-04 (υποτάσεις συνδέσμου συνεχούς ρεύματος) κατά τις πιο απαιτητικές ακολουθίες παραγωγής.

Δύο ανεμιστήρες ψύξης ∙ Λεπτομέρειες θερμικής διαχείρισης

Η διάταξη διπλού ανεμιστήρα του αiPS-7.5 διαχωρίζει τις εσωτερικές και τις εξωτερικές λειτουργίες ψύξης.Ο εσωτερικός ανεμιστήρας (A90L-0001-0580#B) κυκλοφορεί αέρα μέσω του PCB ελέγχου και των συστατικών του ευθυγραμμιστή μέσα στο περίβλημα της μονάδας..

Ο εξωτερικός ανεμιστήρας (A90L-0001-0576) πιέζει τον αέρα πάνω από τα εξωτερικά πτερύγια του θερμοπνευστήρα, όπου τα κύρια τρανζίστορα ισχύος εξαλείφουν το θερμικό φορτίο τους.η μονάδα παράγει AL-02 όταν ο εσωτερικός ανεμιστήρας σταματά και AL-10 όταν ο εξωτερικός ανεμιστήρας σταματά, ανεξάρτητα από το αν έχει ήδη συμβεί θερμική υπερφόρτωση.

Η παρακολούθηση της υγείας του ανεμιστήρα παρέχει προειδοποίηση πριν από την εμφάνιση θερμικής βλάβης ∙ ένα κρίσιμο χαρακτηριστικό στις 9.4kW όπου η συνεχής ροή ισχύος μέσω των κύριων τρανζίστορ παράγει σημαντική συνεχής θερμότητα.

Η αντικατάσταση των ανεμιστήρων σε προγραμματισμένο κύκλο συντήρησης (σύμφωνη με την ονομαστική διάρκεια ζωής του ανεμιστήρα) αποτρέπει την έκτακτη διακοπή λειτουργίας κατά τη διάρκεια της παραγωγής.

Γενικές ερωτήσεις

Ε: Ποια είναι η διαφορά μεταξύ του A06B-6200-H008 (αiPS-7.5) και του A06B-6115-H006 (PSMR-5.5i);

Η A06B-6115-H006 είναι από την προηγούμενη σειρά αi PSR (αναζωογόνηση αντίστασης), παρέχοντας 9,4kW από το DC bus της, αλλά κατευθύνοντας την αναζωογονημένη ενέργεια πέδησης σε έναν εξωτερικό αντίσταση εκφόρτωσης.

Ο A06B-6200-H008 είναι από τη σειρά αiPS-B (ενεργή αναγέννηση ισχύος), παρέχοντας την ίδια ισχύ 9,4 kW, αλλά επιστρέφοντας ενεργά την ενέργεια πέδησης στο δίκτυο ηλεκτρικής ενέργειας εναλλασσόμενου ρεύματος.Το αiPS-B είναι ένα προϊόν μεταγενέστερης γενιάς με υψηλότερη απόδοση και χωρίς να απαιτείται εξωτερική μονάδα αντίστασης εκφόρτισης.

Τα δύο δεν είναι εναλλάξιμα ̇ χρησιμοποιούν διαφορετικά συστήματα συνδέσεων λεωφορείου και συστήματα διανομής 24V κατάλληλα για τις αντίστοιχες γενιές ενισχυτών.

Ε2: Το αiPS-7.5 και το αiPS-7.5-B μοιράζονται τον ίδιο αριθμό εξαρτήματος ̇ πώς μπορώ να ξέρω ποια έκδοση υπάρχει στο μηχάνημά μου;

Η εμπρόσθια ετικέτα ή οι εσωτερικές πινακίδες PCB της ενότητας δείχνουν συνήθως την αναθεώρηση του υλικού.

Η ηλεκτρική τεκμηρίωση του κατασκευαστή της μηχανής ή το BOM (χάρτη υλικών) θα προσδιορίζει εάν η αρχική εγκατάσταση ήταν αiPS-7.5 ή αiPS-7.5-B. Εάν η τεκμηρίωση αυτή δεν είναι διαθέσιμη,ένας εκπαιδευμένος πάροχος υπηρεσιών Fanuc μπορεί να προσδιορίσει την εγκατεστημένη έκδοση μέσω της φυσικής επιθεώρησης της μονάδας.

Ενημερώστε πάντοτε την γενιά που χρειάζεστε κατά την προμήθεια αντικατάστασης· ένας αρμόδιος προμηθευτής θα επιβεβαιώσει την αναθεώρηση πριν από την αποστολή.

Ε3: Ποια ικανότητα διακόπτη εισόδου απαιτείται για το A06B-6200-H008;

Με ονομαστική είσοδο 33A σε 200V σε τριστάσιο, ο διακόπτης διακλαδίου εναλλασσόμενου ρεύματος θα πρέπει να έχει ονομαστική ισχύ άνω των 33A για να αποφευχθεί η τριβή ενόχλησης κατά την κίνηση του PSM και την κανονική λειτουργία.Οι κατευθυντήριες γραμμές εγκατάστασης της Fanuc συνήθως συνιστούν 1.25 έως 1,5 φορές το ονομαστικό ρεύμα εισόδου ως ελάχιστο ονομαστικό ρεύμα διακόπτη, δίνοντας ένα ελάχιστο 41 ̇ 50A για το αiPS-7.5.

Ο ακριβής τύπος διακόπτη, η ικανότητα διακοπής και τα θερμομαγνητικά ή ηλεκτρονικά χαρακτηριστικά πρέπει να συμμορφώνονται με τον τοπικό ηλεκτρικό κώδικα της εγκατάστασης.Συντονίζεται με το ηλεκτρικό έγγραφο προδιαγραφών κατασκευαστή μηχανής για την αρχική επιλογή διακόπτη.

ΕΡ4: Μπορεί το A06B-6200-H008 να τροφοδοτήσει μια συσκευή που χρησιμοποιούσε προηγουμένως το A06B-6110-H008 (αi PS-7.5);

Ο A06B-6110-H008 και ο A06B-6200-H008 παρέχουν και οι δύο 9,4kW από ένα λεωφορείο 283?? 339VDC. Ωστόσο, εξυπηρετούν διαφορετικές γενιές ενισχυτών:η σειρά A06B-6110 είναι σχεδιασμένη για αi servo ενισχυτές πρώτης γενιάς (serie A06B-6114 SVM), ενώ η σειρά A06B-6200 είναι σχεδιασμένη για την αi-B γενιά (απόδοση A06B-6220/6221 SVM-B).

Το υλικό συνδέσμου λεωφορείου και η διανομή 24V διαφέρουν μεταξύ των γενεών.Η αντικατάσταση της γενιάς -B PSM σε ένα μηχάνημα με ενισχυτές αi πρώτης γενιάς δεν είναι υποστηριζόμενη διαμόρφωση.

Ε5: Ποια είναι η σωστή διαγνωστική ακολουθία όταν το A06B-6200-H008 δείχνει AL-04 (υποστροφή συνεχούς ρεύματος);

Το AL-04 υποδεικνύει ότι η τάση του συνεχούς ρεύματος έχει πέσει κάτω από το ελάχιστο όριο.

Αρχίστε με τον έλεγχο της εισόδου τριών φάσεων εναλλασσόμενου ρεύματος: μετρήστε την τάση κάθε φάσης για να βεβαιωθείτε ότι όλες οι τρεις φάσεις είναι παρόντες και ισορροπημένες.Βεβαιωθείτε ότι ο αντιδραστήρας αγωγού εναλλασσόμενου ρεύματος (εάν είναι εγκατεστημένος) είναι άθικτος και ότι οι συνδέσεις του είναι ασφαλείς.

Εάν η τροφοδοσία εναλλασσόμενου ρεύματος φαίνεται υγιής, ελέγξτε την φόρτιση του πυκνοστάτη συνεχούς ρεύματος παρατηρώντας την κατάσταση LED της μονάδας ∙ η μονάδα συνήθως υποδεικνύει "πλήρης φόρτιση" πριν από την ενεργοποίηση.Εάν η ακολουθία προφόρτισης (AL-05) έχει προηγουμένως καταγραφεί ως συναγερμός, το κύκλωμα προφόρτισης ή οι πυκνωτές συνεχούς ρεύματος μπορεί να έχουν υποβαθμιστεί και να απαιτούν ειδική έρευνα.

Μην κάνετε επαναλαμβανόμενο κύκλο τροφοδοσίας για να διαγράψετε το AL-04 χωρίς πρώτα να ελέγξετε την κατάσταση τροφοδοσίας με εναλλασσόμενο ρεύμα.
