Πίνακας ελέγχου Fanuc A20B-8100-0462 A20B81000462 A2OB-81OO-O462

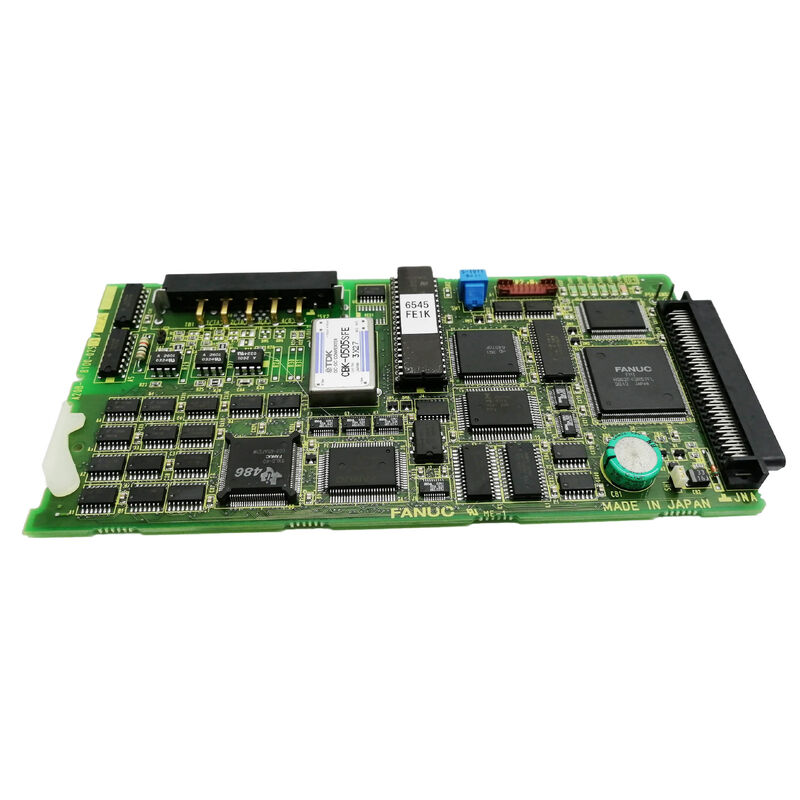

FANUC A20B-8100-0462

Αριθμός μέρους:Α20Β-8100-0462

Παρασκευαστής:Εταιρεία FANUC (Ιαπωνία)

Τύπος προϊόντος:Κύρια μονάδα επεξεργασίας (PCB) (LCD-Mounted Main Board)

Συστήματα συμβατά:Η σειρά FANUC 210i-A CNC

Κατάσταση:Αποσύρθηκε από τον κατασκευαστή

Σύνοψη

Το A20B-8100-0462 είναι το κύριο PCB CPU που είναι τοποθετημένο σε LCD για τα συστήματα CNC της σειράς FANUC 210i-A. Στην σειρά A20B-8100, η κύρια πλακέτα CPU είναι ο υπολογιστικός πυρήνας του ελεγκτή.

Περιέχει τον κεντρικό επεξεργαστή, διαχειρίζεται την επικοινωνία μεταξύ όλων των υποσυστημάτων, and integrates the interface to the LCD panel directly on the board — an integrated design that reduces cabling complexity and puts the CNC's processing power and display interface on a single assembly.

Το 210i-A της FANUC ανήκει στο υψηλής απόδοσης άκρο της οικογένειας CNC σειράς i. Σε σχέση με τη σειρά 160i/180i, η ονομασία 210i καλύπτει ελεγκτές που έχουν σχεδιαστεί για απαιτητικές εφαρμογές πολλαπλών άξονων.

Η ανοικτή αρχιτεκτονική CNC σε αυτές τις πλατφόρμες ενσωματώνει την τυποποιημένη επεξεργασία υπολογιστών με την ικανότητα ελέγχου κίνησης της FANUC, επιτρέποντας σύνθετες διεπαφές χειριστή, συνδεσιμότητα δικτύου,και διευρυμένες λειτουργίες διαχείρισης δεδομένων παράλληλα με ακριβή έλεγχο άξονα και σφινδάλου.

Η A20B-8100-0462 διακόπτεται.

Τα μηχανήματα που εκτελούν χειριστήρια της σειράς 210i-A που χρειάζονται αυτό το πλακέτο πρέπει να το προμηθεύονται από πλεόνασμα ή ανακαινισμένο αποθεματικό.

Αυτά τα μηχανήματα εξακολουθούν να λειτουργούν σε παραγωγικά περιβάλλοντα παγκοσμίως. Η ζήτηση για αυτό το πλακέτο καθορίζεται από τον εξοπλισμό λειτουργίας, όχι από το ιστορικό ενδιαφέρον.

Βασικές προδιαγραφές

Αρχιτεκτονική LCD

Η A20B-8100-0462 δεν είναι μια πλακέτα που τοποθετείται σε ράφι με την παραδοσιακή έννοια του CNC.

Αυτό τοποθετεί την κύρια CPU του CNC ακριβώς πίσω από την οθόνη.

Το υλικό επεξεργασίας και η διεπαφή χειριστή αποτελούν μία ολοκληρωμένη μονάδα.

Αυτή η αρχιτεκτονική ήταν μια κατεύθυνση σχεδιασμού που ακολούθησε η FANUC σε όλη τη γενιά της σειράς i.Η ενσωμάτωση του κύριου CPU με το σύνολο LCD καθιστά τον ελεγκτή πιο συμπαγές και απλοποιεί την εγκατάσταση σε ντουλάπια εργαλείων μηχανών.

Αυτό σημαίνει επίσης ότι η αντικατάσταση της κύριας πλακέτας CPU απαιτεί εργασία εντός της μονάδας LCD και όχι σε ξεχωριστή ηλεκτρονική θήκη.

Σε περίπτωση βλάβης του A20B-8100-0462, το σύνολο LCD/MDI παύει να λειτουργεί ως πλήρης μονάδα.

Η οθόνη μπορεί να σκοτεινιάσει, το CNC μπορεί να μην ξεκινήσει ή συγκεκριμένες λειτουργίες μπορεί να μην είναι διαθέσιμες ανάλογα με τη φύση του σφάλματος.

Πλατφόρμα σειράς 210i-A

Η 210i-A είναι μια ικανή πλατφόρμα CNC κατασκευασμένη για υψηλό αριθμό άξων και υψηλές διαμορφώσεις επιλογής.

Τα ανοικτά χαρακτηριστικά CNC αυτής της γενιάς επιτρέπουν στο λογισμικό που βασίζεται σε Windows να τρέχει παράλληλα με τον πυρήνα ελέγχου κίνησης της FANUCκαι προσαρμοσμένες εφαρμογές κατασκευής μηχανών μοιράζονται το ίδιο υλικό με το κεντρικό CNC.

Η κύρια πλακέτα του CPU μεταφέρει αυτό το φόρτο επεξεργασίας διπλού περιβάλλοντος.

Πρέπει να χειρίζεται εργασίες CNC σε πραγματικό χρόνο ̇ κυκλώματα θέσης σερβο, παρεμβολή, εκτέλεση PMC ̇ χωρίς συμβιβασμούς, ενώ ταυτόχρονα υποστηρίζει τις λειτουργίες του PC.

Το A20B-8100-0462 σχεδιάστηκε ακριβώς για αυτό το περιβάλλον.

Η αντικατάσταση αυτού του πίνακα απαιτεί την αποκατάσταση του περιβάλλοντος λογισμικού CNC.

Το περιεχόμενο της μονάδας FROM, οι παραμέτροι CNC και η διαμόρφωση λογισμικού από την πλευρά του υπολογιστή απαιτούν προσοχή μετά την εγκατάσταση.Η μονάδα FROM που συνδέεται με την κύρια πλακέτα είναι ένα ξεχωριστό συστατικό ̇ ελέγξτε το περιεχόμενό της είναι τρέχον και συμβατό πριν από την ενεργοποίηση μετά την αντικατάσταση της πλακέτας.

Προμήθεια και Κατάσταση

Επειδή αυτή η πλακέτα έχει διακοπεί, η διαθέσιμη προμήθεια είναι πεπερασμένη και συρρικνώνεται με την πάροδο του χρόνου.αξίζει να δίνεται προτεραιότητα σε σχέση με μονάδες άγνωστης κατάστασης που προσφέρονται χωρίς καμία πληροφορία υπηρεσίας.

Η σειρά A20B-8100 χρησιμοποιήθηκε σε πολλαπλές γενιές FANUC CNC με διαφορετικούς αριθμούς επακόλουθων για διαφορετικά μοντέλα.

Μην αντικαθιστάτε πλακέτα από διαφορετικό μοντέλο, ακόμη και αν είναι πανομοιότυπο, χωρίς να επιβεβαιώσετε τη συμβατότητα.

Το 210i-A έχει ειδικές απαιτήσεις υλικού που δεν πληρούνται απαραίτητα από τα πλαίσια από τις οικογένειες 160i-A ή 180i-A, παρά τη στενή σχέση των οικογενειών.

Γενικές ερωτήσεις

Ερώτηση 1: Το 210i-A CNC δεν θα ξεκινήσει. Η οθόνη LCD είναι εντελώς σκοτεινή. Είναι πιθανό το A20B-8100-0462 να είναι λάθος;

Μια εντελώς σκούρα οθόνη LCD κατά την ενεργοποίηση μπορεί να υποδηλώνει βλάβη της κύριας πλακέτας του CPU, βλάβη του φώτου ή του μετατροπέα της οθόνης LCD ή βλάβη της παροχής ρεύματος πάνω από την πλακέτα.

Ελέγξτε πρώτα το φως του πίνακα χειριστή.

Εάν η ενέργεια φτάνει στο πάνελ αλλά το LCD παραμένει σκοτεινό και το CNC δεν ξεκινά, η κύρια πλακέτα CPU γίνεται ο κύριος ύποπτος.

Μια σανίδα που έχει ορατά σημάδια εγκαύματος ή ζημιά στο συστατικό επιβεβαιώνει τη διάγνωση.

Ε2: Μετά την αντικατάσταση του A20B-8100-0462, ποια είναι η σωστή ακολουθία εκκίνησης;

Ελέγξτε αν η μονάδα FROM είναι σωστά εγκατεστημένη και αναγνώσιμη.Εγκατάσταση ή επιβεβαίωση λογισμικού συστήματοςΒγες από την εκκίνηση, και μετά επαναφέρετε τις παραμέτρους και τα προγράμματα CNC.

Εάν έχουν ρυθμιστεί οι λειτουργίες Open CNC PC, επαληθεύστε τις ρυθμίσεις αυτές ξεχωριστά.

Ε3: Η μονάδα FROM φαίνεται να είναι άθικτη.

Η μονάδα FROM είναι ένα ξεχωριστό φυσικό στοιχείο που συνδέεται με την κύρια πλακέτα και διατηρεί το περιεχόμενό της ανεξάρτητα από την κατάσταση της κύριας πλακέτας.

Εάν η μονάδα FROM είναι άθικτη και το περιεχόμενό της είναι άθικτο, το λογισμικό που περιέχει φορτώνεται κανονικά μετά την αντικατάσταση της πλακέτας.

Ελέγξτε προσεκτικά το FROM μετά την εγκατάσταση της νέας κύριας πλακέτας. Η κακή επαφή προκαλεί λάθη ανάγνωσης που μπορεί να μοιάζουν με διαφθορά.

Ε4: Είναι η πλακέτα A20B-8100-0462 η ίδια με εκείνες που χρησιμοποιούνται στα συστήματα FANUC 160i-A ή 180i-A;

Όχι. Το 210i-A χρησιμοποιεί μια συγκεκριμένη κύρια πλακέτα CPU. Τα σχετικά μοντέλα της σειράς i μοιράζονται την ίδια οικογένεια πλακέτων A20B-8100, αλλά χρησιμοποιούν διαφορετικούς αριθμούς επακόλουθων.

Τα 160i-A, 180i-A και 210i-A έχουν ξεχωριστές απαιτήσεις υλικού παρά τις αρχιτεκτονικές τους ομοιότητες.

Ε5: Μπορεί η A20B-8100-0462 να επισκευαστεί αντί να αντικατασταθεί;

Συχνές βλάβες περιλαμβάνουν αποτυχημένους ηλεκτρολυτικούς πυκνωτές (ιδιαίτερα συνηθισμένοι σε πλακέτες που έχουν χρησιμοποιηθεί για πολλά χρόνια), κατεστραμμένα κυκλώματα μπαταρίας,και κατεστραμμένη μνήμη firmware.

Τα πλαίσια με φυσική βλάβη από υπερβολικές τάσεις ή γεγονότα τόξου μπορεί να μην είναι βιώσιμα υποψήφια για επισκευή.

Ένα εξειδικευμένο κέντρο επισκευής με εμπειρία στη σειρά FANUC i μπορεί να αξιολογήσει τη δυνατότητα επισκευής μετά από επιθεώρηση.
