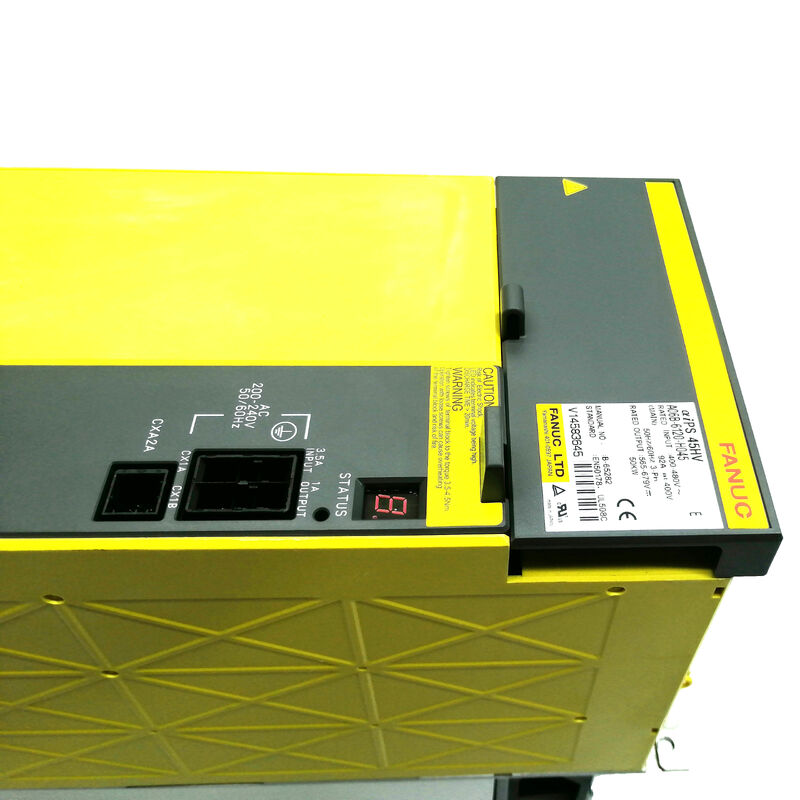

Fanuc A06B-6120-H045 | Τροφοδοτικό Alpha i HV PSM-45HVi — Περίβλημα 150mm, Τρανζίστορ 1200V, 50kW, Είσοδος 400–480V, Πλακέτα Καλωδίωσης A16B-2203-0637, Διάγνωση Ανεμιστήρα AL-A / AL-2

Επισκόπηση

Το Fanuc A06B-6120-H045 είναι η μονάδα 50kW της πρώτης γενιάς τροφοδοτικών alpha i HV (υψηλής τάσης) της Fanuc — η σειρά A06B-6120 που λαμβάνει τριφασική τάση 400–480V απευθείας από την παροχή του εργοστασίου και τη μετατρέπει στην αυξημένη τάση DC bus 565–679V στην οποία βασίζονται οι ενισχυτές servo και ατράκτου με βαθμολογία HV.

Το περίβλημα πλάτους 150mm είναι ο φυσικός αναγνωριστικός παράγοντας που το ξεχωρίζει στο ηλεκτρικό ντουλάπι: στενότερο από τις μεγαλύτερες κατηγορίες PSM στη σειρά 200V, αλλά σημαντικά ευρύτερο από τις μονάδες 90mm ή 60mm, αντανακλώντας τις απαιτήσεις απαγωγής θερμότητας και χώρου εξαρτημάτων ενός σχεδιασμού 50kW, 92A που λειτουργεί με τρανζίστορ με βαθμολογία 1200V.

Η βαθμολογία τρανζίστορ 1200V δεν είναι αυθαίρετη.

Το DC bus που παράγει αυτή η μονάδα κυμαίνεται μεταξύ 565V στο χαμηλό άκρο και 679V κατά την κανονική λειτουργία, με παροδικές κορυφές πάνω από αυτό κατά τη διάρκεια ενεργών γεγονότων ανάκτησης ενέργειας. Τα τρανζίστορ που αλλάζουν αυτό το bus πρέπει να έχουν βαθμολογίες τάσης αποκλεισμού άνετα πάνω από την τάση αιχμής του bus — η βαθμολογία 1200V παρέχει το απαραίτητο περιθώριο μείωσης.

Αυτή είναι μία από τις σαφέστερες μηχανικές διαφορές μεταξύ της οικογένειας 200V aiPS (A06B-6110) και της οικογένειας HV (A06B-6120): τα τρανζίστορ HV είναι εντελώς διαφορετικής προδιαγραφής, επιλεγμένα για την αυξημένη τάση του bus αντί απλώς να κλιμακώνονται από τον σχεδιασμό 200V.

Η πλακέτα καλωδίωσης μέσα στο A06B-6120-H045 φέρει τον αριθμό εξαρτήματος Fanuc A16B-2203-0637.

Αυτή η πλακέτα χειρίζεται τις λειτουργίες διεπαφής μεταξύ των εσωτερικών κυκλωμάτων της μονάδας και των συνδέσεων τροφοδοσίας στην εξωτερική παροχή και το DC bus. Όπως και άλλες συναρμολογήσεις πλακετών alpha i PSM, δεν διατίθεται ως αυτόνομο ανταλλακτικό μέσω τυπικών καναλιών — η ανταλλαγή μονάδας ή η εξειδικευμένη επισκευή πλακέτας είναι οι διαδρομές σέρβις όταν διαγνωστεί βλάβη σε επίπεδο πλακέτας.

Βασικές Προδιαγραφές

Περίβλημα 150mm — Σχεδιασμός Ντουλαπιού και Μηχανική Εφαρμογή

Το πλάτος 150mm τοποθετεί το PSM-45HVi στην ίδια κατηγορία περιβλήματος με αρκετές μονάδες μεσαίας εμβέλειας στην οικογένεια alpha i 200V. Σε ένα ράφι κίνησης HV, το PSM-45HVi πλαισιώνεται από τις μονάδες alpha i HV SVM και SPM από την πλευρά του DC bus, και τον πηνίο AC και τις συνδέσεις τροφοδοσίας από την άλλη.

Η μηχανική διάταξη ακολουθεί την ίδια διάταξη ράβδων bus όπως η σειρά 200V — συνδέσεις ράβδων bus πάνω και κάτω για τον σύνδεσμο DC, πλευρικοί σύνδεσμοι για την τροφοδοσία ελέγχου και τα σήματα συναγερμού.

Μια μηχανή που σχεδιάστηκε αρχικά για το PSM-45HVi θα έχει τη θέση του ντουλαπιού διαστασιολογημένη για 150mm. Η τοποθέτηση μιας μονάδας διαφορετικού πλάτους θα απαιτούσε φυσική τροποποίηση της διάταξης στήριξης.

Για τους κατασκευαστές μηχανών που προμηθεύονται ένα PSM-45HVi για μια νέα κατασκευή, η τυπική μορφή 150mm σημαίνει ότι η μονάδα ενσωματώνεται σε ράφια κίνησης χρησιμοποιώντας το ίδιο υλικό στήριξης και τις ίδιες συναρμολογήσεις ράβδων bus που καθορίζονται από τη Fanuc για την οικογένεια HV.

Για τους μηχανικούς συντήρησης που προμηθεύονται μια αντικατάσταση, η μορφή 150mm είναι μια χρήσιμη παράμετρος επαλήθευσης — επιβεβαιώστε ότι η μονάδα αντικατάστασης είναι η παραλλαγή 150mm πριν από την παραγγελία, καθώς η οικογένεια A06B-6120 καλύπτει διάφορες κατηγορίες ισχύος με διαφορετικά πλάτη περιβλήματος.

Το DC Bus 565–679V — Γιατί Αυτές οι Τάσεις

Η τριφασική παροχή 400V AC έχει τάση κορυφής γραμμής προς γραμμή περίπου 566V (400 × √2). Η τριφασική γέφυρα διόδων στον ανορθωτή εισόδου του PSM-45HVi φορτίζει τους πυκνωτές του DC bus σε αυτήν την τιμή κορυφής χωρίς φορτίο — εξ ου και το κάτω όριο 565V του ρυθμιζόμενου εύρους εξόδου.

Υπό τη ρύθμιση τάσης του ενεργού μπροστινού άκρου, το bus διατηρείται εντός 565–679V κατά την κανονική λειτουργία. Το άνω όριο αντιπροσωπεύει τη μέγιστη επιτρεπόμενη τάση του bus πριν παρέμβει το κύκλωμα προστασίας υπέρτασης (AL-7).

Κατά τη διάρκεια ταχείας επιβράδυνσης ατράκτου — για παράδειγμα, ένας κινητήρας ατράκτου 22kW από 6000 σ.α.λ. σε μηδέν σε λιγότερο από δύο δευτερόλεπτα — ο κινητήρας λειτουργεί ως γεννήτρια, ωθώντας ρεύμα πίσω προς το bus. Το ενεργό μπροστινό άκρο αντιστρέφει αυτήν την ενέργεια πίσω στην παροχή 400V αντί να επιτρέπει στην τάση του bus να ανέβει στο AL-7.

Η αποτελεσματικότητα αυτής της ενεργής ανάκτησης ενέργειας είναι ο λόγος για τον οποίο το PSM-45HVi προδιαγράφεται για μεγάλες μηχανές με ατράκτους υψηλής αδράνειας. Χωρίς αυτό, η ανακτημένη ενέργεια από μια βαριά επιβράδυνση ατράκτου θα απαιτούσε έναν πολύ μεγάλο αντιστάτη εκφόρτισης, και το φορτίο θερμότητας του ντουλαπιού κατά τη διάρκεια μιας βάρδιας επαναλαμβανόμενων επιταχύνσεων και επιβραδύνσεων ατράκτου θα ήταν σοβαρό.

Συναγερμοί Ανεμιστήρα: AL-2 και AL-A στο Πλαίσιο του Συστήματος HV

Το PSM-45HVi χρησιμοποιεί την ίδια αρχιτεκτονική διπλού ανεμιστήρα με την οικογένεια alpha i PSM 200V, και ο διαχωρισμός συναγερμών μεταξύ AL-2 (εσωτερικός ανεμιστήρας) και AL-A (εξωτερικός ανεμιστήρας ψύκτρας) έχει ακόμη μεγαλύτερη επείγουσα ανάγκη στα 50kW εξόδου από ό,τι σε χαμηλότερα επίπεδα ισχύος.

Στα 50kW, η θερμότητα που παράγεται στις μονάδες τρανζίστορ 1200V υπό ονομαστικό φορτίο είναι σημαντική.

Ο εξωτερικός ανεμιστήρας ψύκτρας (A90L-0001-0509) είναι ο κύριος μηχανισμός για την απομάκρυνση αυτής της θερμότητας — ωθεί τον αέρα του περιβάλλοντος μέσω του πτερυγωτού μπλοκ ψύκτρας όπου τοποθετούνται τα τρανζίστορ. Εάν αυτός ο ανεμιστήρας σταματήσει (AL-A), η θερμοκρασία της ψύκτρας ανεβαίνει γρήγορα. Πόσο γρήγορα εξαρτάται από το φορτίο: στα 50kW εξόδου σε μια παραγωγική κοπή, ο ρυθμός αύξησης της θερμοκρασίας χωρίς τον ανεμιστήρα είναι σημαντικά ταχύτερος από ό,τι σε μερικό φορτίο.

Το περιθώριο μεταξύ της θερμοκρασίας περιβάλλοντος και του ορίου προστασίας AL-3 (υπέρβαση θερμοκρασίας ψύκτρας) καταναλώνεται σε λεπτά αντί για ώρες. Το AL-A σε ένα PSM-45HVi σε παραγωγή είναι επομένως ένας συναγερμός διακοπής και διερεύνησης, όχι ένας συναγερμός καταγραφής και συνέχισης.

Ο εσωτερικός ανεμιστήρας (A90L-0001-0441#39) εξυπηρετεί έναν διαφορετικό αλλά εξίσου σημαντικό ρόλο: διαχειρίζεται το θερμικό περιβάλλον της πλακέτας ελέγχου μέσα στο περίβλημα της μονάδας. Η θερμοκρασία της πλακέτας επηρεάζει τη μακροπρόθεσμη αξιοπιστία των ηλεκτρολυτικών πυκνωτών και άλλων εξαρτημάτων ευαίσθητων στη θερμοκρασία στην πλακέτα ελέγχου.

Το AL-2 (εσωτερικός ανεμιστήρας σταματημένος) απαιτεί άμεση αντικατάσταση ανεμιστήρα — η συνεχής λειτουργία με ελαττωματικό εσωτερικό ανεμιστήρα επιταχύνει τη γήρανση των εξαρτημάτων της πλακέτας ελέγχου με ρυθμό που μειώνει μετρήσιμα τη διάρκεια ζωής της μονάδας.

Και οι δύο ανεμιστήρες είναι ξεχωριστά αποθηκευμένα ανταλλακτικά και μπορούν να αντικατασταθούν χωρίς να χρειαστεί να αντικατασταθεί η πλήρης μονάδα.

Πρώτης Γενιάς A06B-6120 σε Λειτουργία Σήμερα

Η σειρά HV aiPS πρώτης γενιάς A06B-6120 παρήχθη την ίδια εποχή με την οικογένεια 200V A06B-6110 — περίπου από το 2004 έως τα τέλη της δεκαετίας του 2000, πριν αντικατασταθεί από τη σειρά HV δεύτερης γενιάς A06B-6150.

Οι μηχανές που κατασκευάστηκαν σε αυτό το παράθυρο παραγωγής πλησιάζουν ή ξεπερνούν τα δεκαπέντε χρόνια λειτουργίας, πράγμα που σημαίνει ότι οι μονάδες PSM-45HVi που βρίσκονται σήμερα σε λειτουργία εισέρχονται στην ηλικία όπου η προληπτική επιθεώρηση θερμικών εξαρτημάτων και η αντικατάσταση ανεμιστήρων έχει ισχυρό οικονομικό νόημα.

Μια απρόβλεπτη διακοπή παραγωγής σε ένα μεγάλο κέντρο κατεργασίας — η τυπική μηχανή για το PSM-45HVi — έχει σημαντικά υψηλότερο ωριαίο κόστος διακοπής λειτουργίας από μια προγραμματισμένη διακοπή συντήρησης.

Συχνές Ερωτήσεις

Ε1: Μπορεί το PSM-45HVi να χρησιμοποιηθεί σε παροχή 480V Βόρειας Αμερικής εκτός από την παροχή 400V Ευρώπης;

Ναι. Το εύρος εισόδου 400–480V καλύπτει τόσο τις παροχές 400V που είναι στάνταρ στην Ευρώπη όσο και τις τριφασικές παροχές 480V (γραμμή προς γραμμή) που είναι συνηθισμένες σε βιομηχανικές εγκαταστάσεις της Βόρειας Αμερικής. Υποστηρίζονται τόσο τα 50Hz όσο και τα 60Hz.

Το ενεργό μπροστινό άκρο της μονάδας ρυθμίζει την έξοδο του DC bus εντός 565–679V σε ολόκληρο αυτό το εύρος εισόδου, διατηρώντας σταθερή απόδοση ανεξάρτητα από το αν η παροχή του εργοστασίου είναι 400V/50Hz ή 480V/60Hz.

Ε2: Όταν το PSM-45HVi εμφανίζει AL-3 (υπέρβαση θερμοκρασίας ψύκτρας), οφείλεται πάντα σε αποτυχία ψύξης ή μπορεί να υποδεικνύει ένα τρανζίστορ που αποτυγχάνει;

Το AL-3 ενεργοποιείται από έναν αισθητήρα θερμοκρασίας στην ψύκτρα που υπερβαίνει το όριό του. Η πιο συνηθισμένη αιτία είναι μια αποτυχία ψύξης — AL-A (εξωτερικός ανεμιστήρας σταματημένος) που παραβλέφθηκε ή αναβλήθηκε, ή μια μπλοκαρισμένη ψύκτρα με συσσώρευση σκόνης και γρέζια που εμποδίζουν τη ροή του αέρα.

Ένα τρανζίστορ που αποτυγχάνει και τραβάει υψηλότερο από το κανονικό ρεύμα ηρεμίας μπορεί επίσης να παράγει υπερβολική θερμότητα και τελικά να ωθήσει τη θερμοκρασία της ψύκτρας στο όριο AL-3, ακόμη και με τον ανεμιστήρα να λειτουργεί.

Εάν εμφανιστεί AL-3 με τους δύο ανεμιστήρες να λειτουργούν κανονικά και τις πτέρυγες της ψύκτρας καθαρές, οι μονάδες τρανζίστορ χρήζουν επιθεώρηση. Εάν το AL-A προηγήθηκε του AL-3, αποκαταστήστε πρώτα την ψύξη. Το AL-3 θα καθαρίσει μόλις κρυώσει η ψύκτρα, και τα τρανζίστορ μπορεί να μην έχουν υποστεί ζημιά εάν το γεγονός υπερθέρμανσης ήταν σύντομο.

Ε3: Πώς σχετίζεται η σειρά A06B-6120 πρώτης γενιάς του PSM-45HVi με τις μονάδες HV aiPS δεύτερης γενιάς; Υπάρχει κωδικός αντικατάστασης;

Η οικογένεια PSM HV alpha i δεύτερης γενιάς φέρει την ονομασία σειράς A06B-6150. Το A06B-6150-H045 είναι το ισοδύναμο δεύτερης γενιάς του A06B-6120-H045, παρέχοντας την ίδια έξοδο 50kW στην ίδια είσοδο 400–480V και την ίδια έξοδο DC bus 565–679V.

Τα δύο είναι συμβατά με τους ίδιους ενισχυτές HV alpha i (A06B-6127 SVM, A06B-6121 SPM). Η τοποθέτηση ενός A06B-6150-H045 ως αντικατάσταση ενός ελαττωματικού A06B-6120-H045 δεν απαιτεί αλλαγές παραμέτρων ή προσαρμογές καλωδίωσης.

Ε4: Η πλακέτα καλωδίωσης A06B-6120-H045 είναι A16B-2203-0637. Είναι η ίδια πλακέτα που χρησιμοποιείται σε άλλες μονάδες της σειράς A06B-6120;

Το A16B-2203-0637 εμφανίζεται συγκεκριμένα στο A06B-6120-H045. Άλλες μονάδες της σειράς A06B-6120 (διαφορετικές κατηγορίες ισχύος) ενδέχεται να χρησιμοποιούν διαφορετικούς αριθμούς εξαρτημάτων πλακετών.

Όταν προμηθεύεστε μια επισκευή σε επίπεδο πλακέτας για το H045, η ονομασία A16B-2203-0637 πρέπει να ταιριάζει ακριβώς — η αντικατάσταση μιας πλακέτας από μια διαφορετική παραλλαγή A06B-6120 δεν είναι κατάλληλη χωρίς επαλήθευση ότι οι προδιαγραφές της πλακέτας ταιριάζουν.

Για τις περισσότερες καταστάσεις πεδίου, η ανταλλαγή ολόκληρης της μονάδας είναι πιο πρακτική από την προμήθεια σε επίπεδο πλακέτας.

Ε5: Ποιος κωδικός AL εμφανίζεται όταν η είσοδος του PSM-45HVi χάνει μία φάση και πώς πρέπει να διερευνηθεί;

Το AL-E υποδεικνύει ότι η μονάδα έχει ανιχνεύσει συνθήκη ανοιχτής φάσης — μία από τις τρεις φάσεις εισόδου AC λείπει ή είναι σοβαρά μειωμένη. Βήματα διερεύνησης: ελέγξτε όλες τις τρεις ασφάλειες εισόδου ξεχωριστά (μια μονοφασική ασφάλεια που έχει ανοίξει είναι συνηθισμένη αιτία και δεν είναι πάντα ορατή μόνο με οπτική επιθεώρηση — χρησιμοποιήστε ένα πολύμετρο για να επιβεβαιώσετε τη συνέχεια), επιβεβαιώστε ότι ο διακόπτης που τροφοδοτεί τη μονάδα δεν έχει ανοίξει σε έναν πόλο, και μετρήστε τις τρεις τάσεις φάσης στους ακροδέκτες εισόδου του PSM-45HVi υπό φορτίο για να αποκλείσετε βλάβη καλωδίου τροφοδοσίας. Το AL-E δεν υποδεικνύει εσωτερική βλάβη του PSM. είναι ένα γεγονός ποιότητας παροχής.
