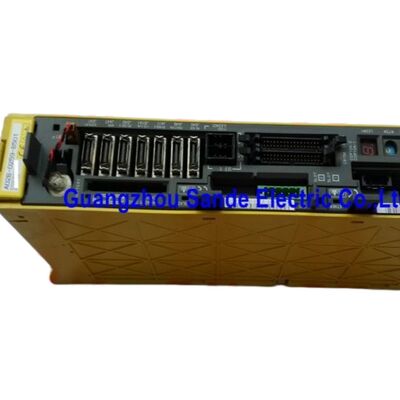

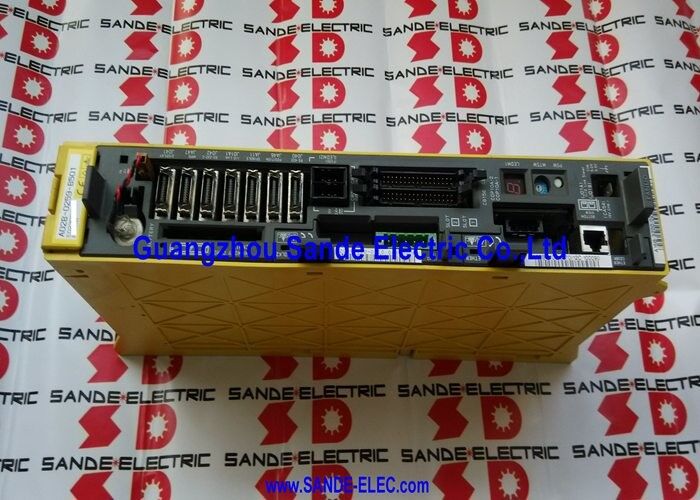

Α06Β-6117-Η106 Fanuc Servo Amplifier Module Α06Β6117Η106 Α06Β-6117-Η106

Fanuc A06B-6117-H106 | Ενισχυτής Σερβοκινητήρα Alpha i — AiSV-160, Μονοαξονικός, HRV3, FSSB, 283–339V / 11kW, Έξοδος 45A / 240V, Σειρά 400V HV

Επισκόπηση

Ο Fanuc A06B-6117-H106 είναι ο AiSV-160, η μονάδα μονοαξονικής λειτουργίας με την υψηλότερη απόδοση στη σειρά Fanuc A06B-6117 υψηλής τάσης (HV) alpha i FSSB, με ονομαστική συνεχή έξοδο 45A από έναν δίαυλο HV DC 11kW / 283–339V.

Στα 45A, αυτή η μονάδα εξυπηρετεί τις πιο απαιτητικές μονοαξονικές εφαρμογές στο χαρτοφυλάκιο alpha i HV της Fanuc — τους κινητήρες αiS30/3000HV και αiF40/3000HV, οι οποίοι παράγουν συνεχή ροπή 30N·m και 40N·m αντίστοιχα στις ονομαστικές τους ταχύτητες λειτουργίας.

Αυτοί είναι από τους βαρύτερους τυπικούς σερβοκινητήρες στην γκάμα HV alpha i της Fanuc, που χρησιμοποιούνται στους μεγαλύτερους οδηγούς άξονα βαρέων κέντρων κατεργασίας, κέντρων περιστροφής μεγάλης κλίμακας και μηχανών ακριβείας όπου η αδράνεια του άξονα και οι δυνάμεις κοπής απαιτούν συνεχή υψηλή ροπή σερβοκινητήρα.

Το πλαίσιο υποδομής HV 400V της σειράς A06B-6117 σημαίνει ότι ο AiSV-160 αντλεί από έναν δίαυλο DC που παράγεται από τροφοδοσία τριών φάσεων 400V μέσω ενός PSM alpha i υψηλής τάσης. Με έξοδο 45A από δίαυλο HV που τροφοδοτείται από 400V, ο κινητήρας λαμβάνει 45A στα 240V — την ίδια μηχανική ισχύ που ένα σύστημα 200V θα παρείχε με σχεδόν διπλάσιο ρεύμα. Αυτό το μειωμένο ρεύμα τροφοδοσίας στα 400V είναι το πλεονέκτημα σε επίπεδο συστήματος της αρχιτεκτονικής HV για εφαρμογές βαρέων αξόνων: οι αγωγοί τροφοδοσίας, οι ράγες διαύλου και οι διακόπτες κυκλώματος εισόδου έχουν μέγεθος για τα επίπεδα ρεύματος των 400V, τα οποία είναι σημαντικά πιο διαχειρίσιμα από το ισοδύναμο ρεύμα 200V σε αυτό το επίπεδο ισχύος.

Ο AiSV-160 χαρακτηρίζεται από τους ειδικούς ως λιγότερο συνηθισμένος σε εργαλειομηχανές CNC από τις μονάδες HV χαμηλότερου ρεύματος — εμφανίζεται κυρίως σε συστήματα κατεργασίας υψηλής τεχνολογίας εξοπλισμένα με τους βαρύτερους σερβοκινητήρες HV και τα χειριστήρια σειράς 30i/31i-A5.

Αυτή η περιορισμένη εγκατεστημένη βάση τον καθιστά ένα από τα πιο τεχνικά απαιτητικά εξαρτήματα για προμήθεια, δοκιμή και επισκευή στη σειρά alpha i HV.

Βασικές Προδιαγραφές

Έξοδος 45A — Σύζευξη Κινητήρα Βαρέος Άξονα

Ο κινητήρας αiS30/3000HV παράγει 30N·m συνεχούς ροπής στις 3000rpm ονομαστικής ταχύτητας. Με πλήρη συνεχή ονομαστική ροπή, αυτός ο κινητήρας αντλεί ρεύμα που πλησιάζει τη συνεχή έξοδο 45A του AiSV-160.

Ο αiF40/3000HV στα 40N·m συνεχούς είναι ο πιο απαιτητικός σύντροφος — με πλήρη συνεχή ονομαστική ροπή αντλεί ρεύμα που η ονομαστική τιμή 45A του AiSV-160 έχει σχεδιαστεί ειδικά για να διατηρεί χωρίς να ενεργοποιεί συναγερμούς προστασίας IPM.

Αυτοί οι κινητήρες εμφανίζονται στους μεγαλύτερους οδηγούς άξονα κέντρων κατεργασίας πέντε αξόνων, οδηγούς παλετών με υψηλή μάζα εργασίας, μεγάλους οδηγούς περιστροφικού τραπεζιού άξονα Β και συστήματα κατεργασίας τύπου γάντρυ όπου ο άξονας σερβοκινητήρα κινεί σημαντική δομική μάζα.

Σε οποιαδήποτε εφαρμογή όπου απαιτείται συνεχής ροπή σερβοκινητήρα 30–40N·m για εκτεταμένες ακολουθίες κατεργασίας, ο AiSV-160 στα 45A είναι η σωστή προδιαγραφή — μια μικρότερη μονάδα AiSV θα παρήγαγε συνεχείς συναγερμούς υπερβολικού ρεύματος υπό συνθήκες πλήρους φορτίου παραγωγής.

HRV3 στα 45A — Έλεγχος Ακριβείας Υψηλού Ρεύματος

Ο αντίκτυπος του HRV3 στην ποιότητα ρύθμισης του ρεύματος είναι ιδιαίτερα σχετικός με έξοδο 45A.

Η ποιότητα του ημιτονοειδούς κυματομορφής ρεύματος στα 45A καθορίζει την ομαλότητα της ροπής των βαρέων κινητήρων που οδηγούν μεγάλα εξαρτήματα μηχανών — οποιαδήποτε κυμάτωση ροπής σε αυτή την κλίμακα εμφανίζεται ως διακύμανση ταχύτητας στην κίνηση του άξονα, και σε μεγάλες κέντρα κατεργασίας ή μηχανές διάτρησης, η διακύμανση της ταχύτητας του άξονα κατά την κοπή επηρεάζει άμεσα την επιφανειακή φινίρισμα σε οπές μεγάλης διαμέτρου ή εργασίες φρεζαρίσματος.

Η πλήρης δυνατότητα λογισμικού HRV3 του χειριστηρίου 30i/31i-A5, σε συνδυασμό με το υλικό ελέγχου HRV3 του AiSV-160, παρέχει το εύρος ζώνης ρύθμισης ρεύματος που απαιτείται για τη διατήρηση της ομαλότητας της ροπής στα 45A σε όλο το εύρος ταχύτητας λειτουργίας του κινητήρα αiS30/αiF40.

Για εργασίες ακριβείας διάτρησης και φρεζαρίσματος σε μεγάλα εξαρτήματα — όπου οι αυστηρές ανοχές κυλινδρικότητας και επιπεδότητας είναι απαιτήσεις σχεδιασμού — αυτός ο συνδυασμός είναι η σωστή τεχνική επιλογή.

Συχνές Ερωτήσεις

Ε1: Είναι ο A06B-6117-H106 μια ιδιαίτερα σπάνια μονάδα, και τι σημαίνει αυτό για τον σχεδιασμό αντικατάστασης;

Ναι. Ο AiSV-160 HV εμφανίζεται σε λιγότερα μοντέλα μηχανών από τις μικρότερες μονάδες HV όπως ο AiSV-80 (H105) ή ο AiSV-40 (H104), επειδή οι κινητήρες αiS30/αiF40 που οδηγεί χρησιμοποιούνται μόνο στους βαρύτερους άξονες μηχανών.

Η μικρότερη παγκόσμια εγκατεστημένη βάση σημαίνει ότι λιγότερες μονάδες ανταλλαγής κυκλοφορούν στην αγορά μεταχειρισμένων.

Οι πελάτες που λειτουργούν μηχανές εξοπλισμένες με το H106 θα πρέπει να διατηρούν μια δοκιμασμένη εφεδρική μονάδα εάν η συνέχεια παραγωγής είναι κρίσιμη — η προμήθεια αντικατάστασης υπό συνθήκες διακοπής λειτουργίας της μηχανής είναι πιο δύσκολη από ό,τι για πιο κοινές μονάδες alpha i.

Ε2: Η μονάδα είναι για υποδομή HV 400V — ποιο PSM παράγει τον δίαυλο HV DC 283–339V;

Ο δίαυλος HV DC παράγεται από ένα PSM alpha i HV (από την παραλλαγή A06B-6110 HV, την παραλλαγή A06B-6115 HV ή την παραλλαγή A06B-6200 HV, ανάλογα με τη γενιά της μηχανής). Αυτές οι μονάδες PSM HV ανορθώνουν τριφασική AC είσοδο 380–480V για να παράγουν τον δίαυλο HV DC 283–339V.

Ο AiSV-160 συνδέεται σε αυτόν τον δίαυλο μέσω του τυπικού συστήματος ράγας διαύλου μονάδων HV. Ποτέ μην συνδέετε μια μονάδα σειράς HV σε έναν τυπικό δίαυλο PSM 200V — η τάση του διαύλου και τα επίπεδα ρεύματος διαφέρουν, και οι τάσεις εξόδου κινητήρα των μονάδων είναι βαθμονομημένες για τα αντίστοιχα επίπεδα διαύλου τους.

Ε3: Μπορεί ο AiSV-160 (A06B-6117-H106) να οδηγήσει τυπικούς κινητήρες alpha i ονομαστικής τάσης 200V;

Όχι. Ο AiSV-160 είναι μέρος της σειράς HV 400V και έχει σχεδιαστεί για κινητήρες ονομαστικής τάσης HV με περιελίξεις 400V.

Οι τυπικοί κινητήρες alpha i ονομαστικής τάσης 200V (αiS σειρά χωρίς την ένδειξη HV) έχουν μόνωση περιελίξεων χαμηλότερης τάσης και διαφορετικές ηλεκτρικές παραμέτρους.

Η σύνδεσή τους στην έξοδο του ενισχυτή HV μπορεί να προκαλέσει ζημιά στον κινητήρα. Η σειρά τάσης του κινητήρα και του ενισχυτή πρέπει πάντα να ταιριάζει.

Ε4: Τι εγκατάσταση δοκιμών απαιτείται για την επαλήθευση ενός A06B-6117-H106 μετά την επισκευή;

Η λειτουργική δοκιμή απαιτεί τροφοδοσία τριών φάσεων 400V, ένα PSM alpha i HV που παράγει τον δίαυλο HV DC, τουλάχιστον έναν σερβοκινητήρα αiS30HV ή αiF40HV ως φορτίο, και ένα χειριστήριο Fanuc 30i ή 31i με διαμόρφωση άξονα HV για την οδήγηση του κινητήρα μέσω του δακτυλίου FSSB.

Η δοκιμή πρέπει να ασκεί τη μονάδα στην ονομαστική της έξοδο 45A ή κοντά σε αυτήν για να επαληθεύσει την ακεραιότητα των τρανζίστορ IPM, την ακρίβεια της ρύθμισης ρεύματος και την επικοινωνία FSSB υπό φορτίο.

Αυτή η υποδομή δοκιμών HV δεν είναι καθολικά διαθέσιμη — λιγότερο από τις τυπικές εγκαταστάσεις δοκιμών 200V — επομένως, η επιβεβαίωση της δυνατότητας δοκιμών HV του παρόχου υπηρεσιών πριν από την αποστολή είναι απαραίτητη.

Ε5: Ποιοι συναγερμοί FSSB είναι ειδικοί για τον A06B-6117-H106, και πώς διαγιγνώσκονται;

Οι συναγερμοί αποσύνδεσης FSSB (Συναγερμός L για COP10A, Συναγερμός U για COP10B) υποδεικνύουν προβλήματα σύνδεσης οπτικής ίνας — επιθεωρήστε, καθαρίστε και επανατοποθετήστε τους οπτικούς συνδέσμους.

Ο Συναγερμός 8 (υπερβολικό ρεύμα άξονα L ή βλάβη IPM) είναι ο κύριος συναγερμός σταδίου εξόδου: αποσυνδέστε τα καλώδια τροφοδοσίας του κινητήρα και δοκιμάστε την αντίσταση μόνωσης του κινητήρα ονομαστικής τάσης HV χρησιμοποιώντας έναν ελεγκτή μόνωσης υψηλής τάσης κατάλληλο για την κατηγορία τάσης του κινητήρα (αρκετές εκατοντάδες μεγαόμ έως προστατευτική γείωση είναι αποδεκτή).

Εάν ο συναγερμός εκκαθαριστεί με τα καλώδια αποσυνδεδεμένα, η βλάβη βρίσκεται στον κινητήρα ή στο καλώδιο τροφοδοσίας.

Εάν επιμένει, το IPM στον AiSV-160 έχει πιθανώς αποτύχει και η μονάδα απαιτεί εξειδικευμένη επισκευή.

Στην ονομαστική έξοδο 45A, το τρανζίστορ IPM υπόκειται σε σημαντικό συνεχή θερμικό φορτίο — η υγεία του ανεμιστήρα είναι ένα κρίσιμο στοιχείο προληπτικής συντήρησης.
