Α06Β-6115-H003 Fanuc Ενότητα τροφοδοσίας A06B6115H003 AO6B-6II5-HOO3

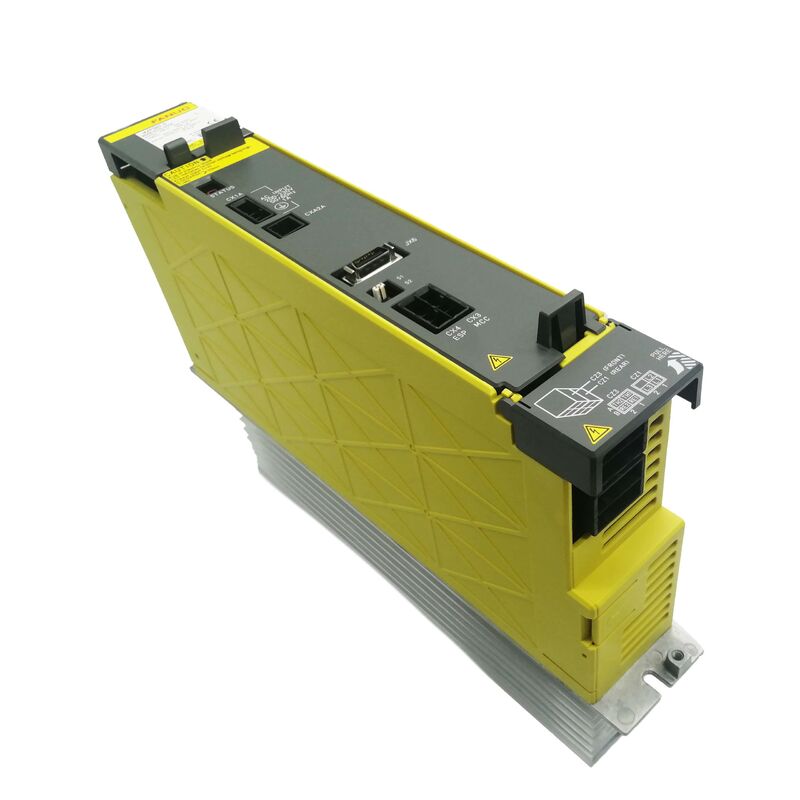

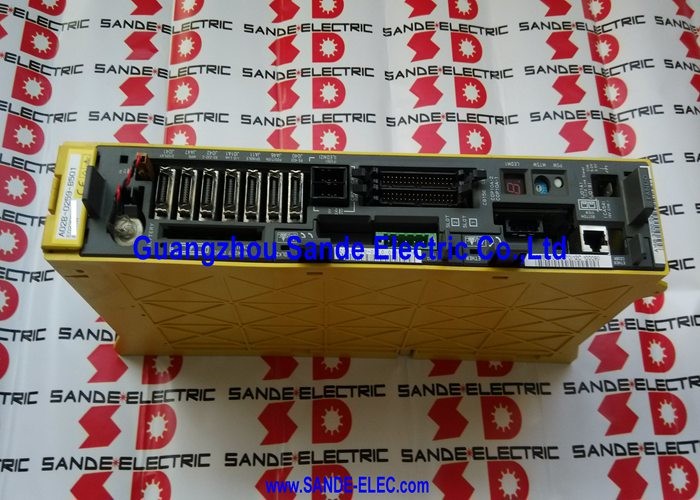

FANUC A06B-6115-H003 ∙ Alpha i PSMR-3i Αναγεννητική Ενότητα Ενέργειας ∙ 200 ∙ 240V AC / 3.8kW DC Bus / 3-Φάση

PSMR ∆ημιουργική παροχή ενέργειας για το σύστημα κίνησης Alpha i

Η A06B-6115-H003 είναι η PSMR-3i (Μονάδα τροφοδοσίας ρεύματος, αναγεννητική, κλάση 3kW) στη σειρά κίνησης Alpha i της FANUC. It is the AC-to-DC conversion stage for the entire drive system — taking three-phase 200–240V AC mains and converting it to a 283–339V DC bus that the servo amplifier (SVM) and spindle amplifier (SPM) modules connected to the same DC bus draw from.

Κατά τη διάρκεια της επιβράδυνσης του κινητήρα, οι ενισχυτές του σφινέλου και του σέρβο επιστρέφουν την ενέργεια πέδησης πίσω στην μονάδα PSMR,που το μετατρέπει σε εναλλασσόμενο και το τροφοδοτεί πίσω στο δίκτυο τροφοδοσίαςΑυτή η αναγεννητική λειτουργία μειώνει την απώλεια θερμότητας στο σύστημα κίνησης σε σύγκριση με μη αναγεννητικές πηγές που εξαλείφουν την ενέργεια πέδησης ως θερμότητα μέσω αντίστοιχων.Μειώνει επίσης την κατανάλωση ενέργειας σε μηχανές με συχνούς κύκλους επιβράδυνσης.

Με ονομαστική ισχύ 3,8kW,το A06B-6115-H003 / PSMR-3i εξυπηρετεί μικρότερες διαμορφώσεις ∆ημοσίευσης ∆ημοσίευσης ∆ημοσίευσης ∆ημοσίευσηςΤα μεγαλύτερα συστήματα κίνησης με μεγαλύτερη συνολική κατανάλωση ισχύος απαιτούν μονάδες PSMR από υψηλότερες παραλλαγές των οικογενειών A06B-6115 ή A06B-6121.

Βασικές προδιαγραφές

Κωδικοί συναγερμού ∙ Τι σημαίνει κάθε συναγερμός

Η μπροστινή οθόνη LED του PSMR-3i δείχνει κώδικες συναγερμού για σφάλμα:

Η ανάγνωση του κώδικα συναγερμού κατά τη στιγμή της βλάβης αποτελεί το βασικό πρώτο διαγνωστικό βήμα ∙ κάθε κώδικας προσδιορίζει το συγκεκριμένο κύκλωμα βλάβης και καθοδηγεί την επισκευή.

Γενικές ερωτήσεις

Ε1: Ποια είναι η διαφορά μεταξύ PSM και PSMR;

Το PSM (Power Supply Module) παρέχει μετατροπή AC-DC χωρίς αναγέννηση ̇ η ενέργεια πέδησης εξαφανίζεται ως θερμότητα μέσω εξωτερικών αντίστοιχων.Η PSMR (αναγεννητική) επιστρέφει την ενέργεια πέδησης στο δίκτυο εναλλασσόμενου ρεύματοςΟι μονάδες PSMR μειώνουν την απώλεια θερμότητας και την κατανάλωση ενέργειας σε μηχανές με συχνούς κύκλους πέδησης.Οι μονάδες PSM και PSMR δεν είναι εναλλάξιμες .

ΕΡΩΤΗΣΗ 2: Εμφανίζεται το AL-2 στο PSMR-3i. Ποια είναι η σωστή ενέργεια;

Η λειτουργία χωρίς ανεμιστήρα ψύξης προκαλεί θερμική βλάβη στη μονάδα ισχύος μέσα σε λίγα λεπτά.Αντικατάσταση του ανεμιστήρα (A90L-0001-0441) και επιβεβαίωση λειτουργίας του ανεμιστήρα κατά την επόμενη ενεργοποίηση. Ελέγξτε τη σύνδεση του ανεμιστήρα και την καλωδίωση πριν αντικαταστήσετε τον ανεμιστήρα, καθώς η χαλαρή σύνδεση είναι μια κοινή αιτία.

ΕΡ3: Το PSMR-3i δείχνει AL-5 (κατασκευαστής δεν επαναφορτίζεται). Τι το προκαλεί αυτό;

Το AL-5 εμφανίζεται όταν οι πυκνωτές συνεχούς ρεύματος δεν φορτίζουν στην αναμενόμενη τάση εντός του καθορισμένου χρόνου μετά την ενεργοποίηση.σφάλμα εσωτερικού κυκλώματος προφόρτισηςΑν η ισχύς των τριών φάσεων επιβεβαιωθεί ότι είναι καλή, απαιτείται εσωτερική συντήρηση.

Ε4: Μπορεί να επισκευαστεί ή πρέπει να αντικατασταθεί το A06B-6115-H003;

Τα συνηθισμένα σημεία βλάβης περιλαμβάνουν τις διόδους ευθυγραμμιστή, τα τρανζίστορα IGBT στο τμήμα του αναγεννητικού μετατροπέα, τα κυκλώματα οδηγού πύλης,υποβάθμιση της τράπεζας πυκνότητας, και τον ανεμιστήρα ψύξης.Ειδικά κέντρα επισκευής κινητήρων FANUC με εξοπλισμό δοκιμής Alpha i PSMR μπορούν να διαγνώσουν και να επισκευάσουν τη μονάδα υπό συνθήκες φόρτωσης για να επιβεβαιώσουν την πλήρη αναγεννητική λειτουργία πριν από την επιστροφή.

Ε5: Ποιος είναι ο κανόνας ονομαστικής ισχύος για τη συμμόρφωση του PSMR-3i με τις μονάδες servo και spindle;

Η συνολική ονομαστική συνεχής ισχύς όλων των μονάδων SVM και SPM που συνδέονται με την καμπίνα συνεχούς ρεύματος δεν πρέπει να υπερβαίνει την ονομαστική ισχύ του PSMR (3,8 kW για το PSMR-3i).Οι κατευθυντήριες γραμμές σχεδιασμού του συστήματος κίνησης της FANUC καθορίζουν έναν συντελεστή υποτίμησηςΕάν η συνδυασμένη κατανάλωση ισχύος των συνδεδεμένων ενισχυτών υπερβαίνει την ονομαστική τιμή PSMR, η μονάδα ενεργοποιείται με AL-1 (υπερστροφή) ή AL-7 (υψηλή τάση συνεχούς ρεύματος) υπό φόρτιση.Η αναβάθμιση σε υψηλότερη βαθμολογία PSMR επιλύει την υπομεγέθυνση.
