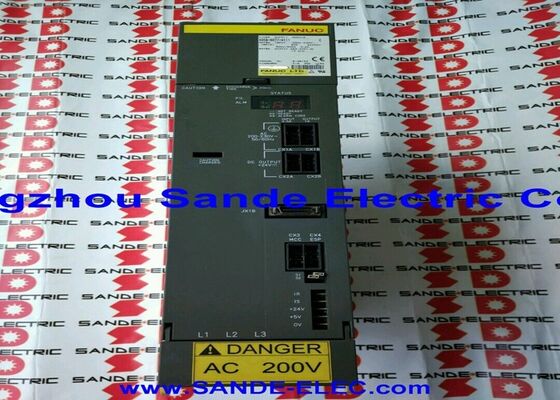

Α06B-6102-H211#H520 Fanuc Servo Amplifier Module Α06B6102H211#H520 Α06B-6102-H211#H520

Fanuc A06B-6102-H211#H520 | Ενισχυτής Άξονα Alpha — SPM-11, Διεπαφή Τύπου 1, 283–325V / 13.2kW, 48A / 230V Έξοδος, Εγκεκριμένο CE

Επισκόπηση

Το Fanuc A06B-6102-H211#H520 είναι μια μονάδα ενισχυτή άξονα SPM-11 της σειράς Alpha από την οικογένεια ενισχυτών άξονα Alpha δεύτερης γενιάς A06B-6102, παρέχοντας 48A στα 230V από είσοδο DC bus 13.2kW / 283–325V.

Η σήμανση CE που υποδεικνύεται από το επίθημα #H520 επιβεβαιώνει ότι αυτή η παραλλαγή πληροί τις απαιτήσεις ευρωπαϊκής συμμόρφωσης — σχετικό για μηχανές που εγκαθίστανται ή μεταφέρονται σε αγορές που ρυθμίζονται από την ΕΕ, όπου η τεκμηρίωση συμμόρφωσης του συστήματος κίνησης πρέπει να ανιχνεύεται σε επίπεδο εξαρτήματος.

Η σειρά A06B-6102 αντιπροσωπεύει τη δεύτερη γενιά μονάδων άξονα Alpha της Fanuc, διαδεχόμενη τις αρχικές μονάδες SPM Alpha πρώτης γενιάς A06B-6078.

Και οι δύο σειρές φέρουν την ίδια ονομασία μοντέλου SPM-11 και πανομοιότυπες ηλεκτρικές ονομασίες (13.2kW είσοδος, 48A έξοδος), αλλά η A06B-6102 ενσωματώνει βελτιωμένα ηλεκτρονικά κάρτας ελέγχου — η κάρτα ελέγχου A16B-2203-050x με λογισμικό 9D20 αντικαθιστά την κάρτα ελέγχου της παλαιότερης A06B-6078 — παρέχοντας καλύτερη εκτέλεση λειτουργιών άξονα, βελτιωμένη διαχείριση παραμέτρων και μια πιο εξελιγμένη δομή διάγνωσης συναγερμών προσβάσιμη μέσω της διπλής οθόνης LED 7 τμημάτων.

Η έξοδος 48A του SPM-11 ταιριάζει με τους κινητήρες άξονα Fanuc Alpha6, Alpha8, AlphaP8 και AlphaP12 — η μεσαία σειρά άξονα Alpha που χρησιμοποιείται στην ευρεία μεσαία κατηγορία εργαλειομηχανών CNC: κέντρα κατεργασίας μικρού έως μεσαίου μεγέθους, τόρνοι CNC με μέτριες απαιτήσεις ισχύος άξονα και κέντρα διάτρησης-κοπής σπειρωμάτων όπου η ισχύς άξονα στην περιοχή 7.5–11kW είναι ο σχεδιαστικός στόχος.

Το πλάτος της μονάδας 90mm αντικατοπτρίζει τις απαιτήσεις ψύξης της εξόδου 48A: ένας εσωτερικός ανεμιστήρας κυκλοφορεί αέρα στα ηλεκτρονικά ελέγχου, ενώ η εξωτερική ψύκτρα στο πίσω μέρος της μονάδας διαχέει τη θερμότητα του σταδίου ισχύος μέσω του πάνελ του θαλάμου του μηχανήματος.

Βασικές Προδιαγραφές

#H520 — Επίθημα CE και Έκδοση Λογισμικού

Στην οικογένεια μονάδων άξονα A06B-6102, το επίθημα μετά το # προσδιορίζει την έκδοση λογισμικού της κάρτας ελέγχου και την κατάσταση περιφερειακής συμμόρφωσης. Το επίθημα H520 υποδηλώνει υλικό εγκεκριμένο από την ΕΕ με μια συγκεκριμένη αναθεώρηση λογισμικού που διέπει τη συμπεριφορά του εσωτερικού αλγορίθμου άξονα της μονάδας, το σύνολο παραμέτρων και τις διαθέσιμες λειτουργίες άξονα.

Άλλα επιθήματα παραλλαγών — όπως H500, H501 και H502 — φέρουν διαφορετικές αναθεωρήσεις λογισμικού που ενδέχεται να ενεργοποιούν ή να περιορίζουν συγκεκριμένες λειτουργίες, ιδίως το εκτεταμένο σύνολο λειτουργιών άξονα (λειτουργία περιγράμματος Cs, χρονισμός συντονισμού άκαμπτου κοπής, προσανατολισμός υψηλής ταχύτητας).

Αυτή η ασυμβατότητα επιθημάτων είναι λειτουργικά σημαντική: η τοποθέτηση μιας παραλλαγής H500 ή H501 σε ένα μηχάνημα που αρχικά ήταν εξοπλισμένο με H520 μπορεί να προκαλέσει αναντιστοιχίες παραμέτρων ή έλλειψη πρόσβασης σε λειτουργίες, εκτός εάν το CNC επαναπαραμετροποιηθεί ανάλογα.

Κατά την παραγγελία αντικατάστασης για ένα υπάρχον μηχάνημα, καθορίστε τον πλήρη αριθμό εξαρτήματος, συμπεριλαμβανομένου του επιθήματος #H520, για να διασφαλίσετε ότι η μονάδα αντικατάστασης φέρει την ίδια αναθεώρηση κάρτας ελέγχου με την αρχική.

Διεπαφή Τύπου 1 και Λειτουργίες Άξονα

Η διεπαφή Τύπου 1 είναι η απλούστερη από τους δύο τύπους διεπαφών άξονα Alpha (Τύπος 1 και Τύπος 2). Συνδέει τη μονάδα άξονα με τη σειριακή διεπαφή άξονα του CNC μέσω ενός τυπικού καλωδίου, χωρίς τις πρόσθετες συνδέσεις αισθητήρων και τα κανάλια επικοινωνίας της διεπαφής Τύπου 2.

Ο Τύπος 1 υποστηρίζει το πλήρες τυπικό σύνολο λειτουργιών άξονα — έλεγχος περιγράμματος Cs (χρησιμοποιώντας τον άξονα ως άξονα ακριβούς θέσης για φρεζάρισμα σε τόρνους), άκαμπτη κοπή σπειρωμάτων (συγχρονισμός περιστροφής άξονα με την κίνηση του άξονα Ζ για κοπή σπειρωμάτων χωρίς πλωτή τσοκ), προσανατολισμός άξονα (διακοπή του άξονα σε καθορισμένη γωνιακή θέση για αλλαγή εργαλείου και μεταφορά τεμαχίου εργασίας) και συγχρονισμός άξονα (ταίριασμα δύο αξόνων κατά την παράδοση τεμαχίου εργασίας).

Οι κινητήρες άξονα Alpha6 και Alpha8 είναι τυπικοί σύντροφοι για το SPM-11, με τις παραλλαγές AlphaP8 και AlphaP12 να παρέχουν δυνατότητα υψηλής ταχύτητας για εφαρμογές όπου απαιτείται κοπή σε υψηλότερες ταχύτητες άξονα.

Και οι τέσσερις τύποι κινητήρων χρησιμοποιούν τυπική ανάδραση κωδικοποιητή θέσης της σειράς Alpha, συμβατή με τη διάταξη σύνδεσης ανάδρασης JY2/JY4 της διεπαφής Τύπου 1 στο SPM-11.

Συχνές Ερωτήσεις

Ε1: Τι διακρίνει το A06B-6102-H211#H520 από το προηγούμενο A06B-6078-H211 (ίδια ονομαστική τιμή SPM-11);

Και τα δύο είναι μονάδες άξονα Alpha SPM-11 με πανομοιότυπες ηλεκτρικές ονομασίες (13.2kW, 48A, 283–325V, 230V έξοδος) και διεπαφή Τύπου 1. Η διαφορά έγκειται στη γενιά της κάρτας ελέγχου: το A06B-6102 χρησιμοποιεί την κάρτα A16B-2203-050x με λογισμικό 9D20, αντικαθιστώντας την παλαιότερη κάρτα ελέγχου της A06B-6078.

Αυτή η νεότερη κάρτα ελέγχου παρέχει βελτιωμένη επεξεργασία παραμέτρων και βελτιωμένη συμβατότητα με νεότερες σειρές ελέγχου CNC. Στις περισσότερες εφαρμογές μηχανών, οι δύο είναι λειτουργικά εναλλάξιμες για τους ίδιους τύπους κινητήρων. Ωστόσο, η αναθεώρηση λογισμικού της κάρτας ελέγχου μπορεί να επηρεάσει την πρόσβαση σε συγκεκριμένες προηγμένες λειτουργίες άξονα ανάλογα με την έκδοση λογισμικού CNC του μηχανήματος.

Ε2: Ποιοι κωδικοί συναγερμού στο SPM-11 υποδεικνύουν βλάβη μονάδας έναντι βλάβης κινητήρα άξονα;

Ο συναγερμός 3 (ασφάλεια DC link καμένη) και ο συναγερμός 9 (υπερθέρμανση κύριου κυκλώματος) υποδεικνύουν άμεσα βλάβες της μονάδας SPM-11. Ο συναγερμός 12 (υπερβολικό ρεύμα στο κύκλωμα ισχύος) προκαλείται συχνότερα από βλάβη μόνωσης περιέλιξης κινητήρα άξονα — αποσυνδέστε τα καλώδια του κινητήρα και ελέγξτε τη μόνωση των περιελίξεων του κινητήρα προς τη γη προστασίας (αρκετές εκατοντάδες megaohms ή υψηλότερη είναι αποδεκτή). Ο συναγερμός 1 (υπερθέρμανση κινητήρα) υποδεικνύει τον ενσωματωμένο θερμίστορ του κινητήρα που ανιχνεύει υπερβολική θερμοκρασία περιέλιξης κινητήρα — ελέγξτε την ψύξη του κινητήρα και τον κύκλο λειτουργίας κατεργασίας πριν καταδικάσετε το SPM.

Ο συναγερμός 56 (εσωτερικός ανεμιστήρας ψύξης σταμάτησε) απαιτεί άμεση αντίδραση για την αποφυγή θερμικής ζημιάς στο στάδιο εξόδου 48A.

Ε3: Το SPM-11 έχει ονομαστική είσοδο 13.2kW — τι PSM χρειάζεται για να το υποστηρίξει;

Ο υπολογισμός της ζήτησης PSM πρέπει να περιλαμβάνει τα 13.2kW του SPM-11 συν όλες τις απαιτήσεις των συνδεδεμένων μονάδων SVM.

Ένα μηχάνημα με SPM-11 (13.2kW) και τρεις μονάδες SVM συνολικής αιχμής ζήτησης 8kW απαιτεί PSM ονομαστικής τιμής τουλάχιστον 21.2kW.

Αυτό συνήθως απαιτεί PSM-18.5 (A06B-6087-H118) ή PSM-26 (A06B-6087-H126) ανάλογα με τη διαμόρφωση των αξόνων servo του μηχανήματος. Η υποεκτίμηση του PSM προκαλεί συναγερμούς πτώσης τάσης DC link (Συναγερμός 4) κατά την επιτάχυνση του άξονα σε συνδυασμό με ταυτόχρονη κίνηση άξονα.

Ε4: Τι είναι η λειτουργία περιγράμματος Cs και ποια μηχανήματα χρησιμοποιούν το SPM-11 για αυτόν τον σκοπό;

Η λειτουργία περιγράμματος Cs μετατρέπει τον άξονα σε έναν πλήρως ελεγχόμενο από θέση άξονα servo, επιτρέποντας στον άξονα να εκτελεί ακριβή γωνιακή τοποθέτηση και έλεγχο ταχύτητας — λειτουργίες που συνήθως σχετίζονται με έναν κινητήρα servo.

Σε τόρνους CNC, αυτό επιτρέπει εργασίες φρεζαρίσματος, διάτρησης και κοπής σπειρωμάτων στην όψη και την περιφέρεια του τεμαχίου εργασίας χρησιμοποιώντας περιστρεφόμενα εργαλεία, ενώ ο κύριος άξονας διατηρεί τη θέση του ως άξονας συγκράτησης του τεμαχίου εργασίας.

Το SPM-11 με συνεχή έξοδο 48A υποστηρίζει τον κινητήρα άξονα σε λειτουργία Cs μέσω των απαιτήσεων ροπής των εργασιών κινούμενων εργαλείων. Δεν είναι όλες οι εγκαταστάσεις SPM-11 που χρησιμοποιούν αυτήν τη λειτουργία. Μηχανήματα όπου ο άξονας χρησιμοποιείται μόνο για περιστροφή (χωρίς κινούμενα εργαλεία) δεν την απαιτούν.

Ε5: Ποια είναι η σωστή προσέγγιση για τον έλεγχο ενός υποτιθέμενου ελαττωματικού A06B-6102-H211#H520;

Ο έλεγχος πρέπει να πραγματοποιείται σε ένα ταιριαστό σύστημα Alpha: ένα λειτουργικό PSM που παράγει το DC bus 283–325V, το SPM-11 συνδεδεμένο στο bus, και ένας πραγματικός κινητήρας άξονα Alpha6, Alpha8, AlphaP8 ή AlphaP12 συνδεδεμένος στους ακροδέκτες εξόδου U/V/W και τους συνδέσμους ανάδρασης του SPM-11.

Το CNC πρέπει να είναι ένα σύστημα ελέγχου Fanuc με σειριακή διεπαφή άξονα Τύπου 1.

Ο λειτουργικός έλεγχος επαληθεύει: εκκίνηση χωρίς συναγερμό, σωστή απόκριση ταχύτητας σε όλο το εύρος ταχύτητας του κινητήρα, απόκριση προστασίας υπερβολικού ρεύματος, ακρίβεια στάσης προσανατολισμού και διατήρηση θέσης σε λειτουργία Cs, εάν είναι εφαρμόσιμο.

Ένας "στατικός" έλεγχος πάγκου χωρίς συνδεδεμένο κινητήρα και CNC δεν παρέχει καμία ουσιαστική επικύρωση των λειτουργιών ελέγχου servo μιας μονάδας SPM.
