Μονάδα Ενισχυτή Σερβοκινητήρα Fanuc A06B-6096-H304 A06B6096H304 A06B-6096-H304

Fanuc A06B-6096-H304 | Alpha Servo Module SVM3-20/20/20 — 3-Axis, 5.9A ανά Άξονα, 283–325V, 3.7kW, Διεπαφή FSSB, Περίβλημα 90mm, Τρία Τρανζίστορ 50A

Επισκόπηση

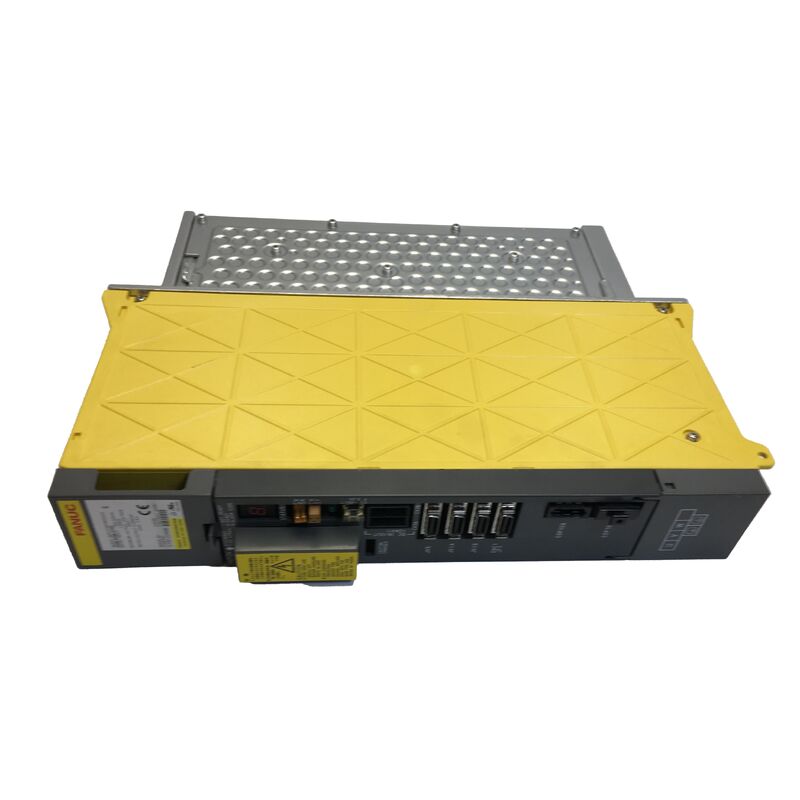

Το Fanuc A06B-6096-H304 είναι το SVM3-20/20/20 — μια μονάδα σερβο τριών αξόνων alpha που παρέχει ισοδύναμη ικανότητα οδήγησης 5.9A σε τρεις ανεξάρτητους άξονες σερβο ταυτόχρονα, συσκευασμένο σε ένα ενιαίο περίβλημα πλάτους 90mm που αντλεί την ενέργεια λειτουργίας του από τον κοινό δίαυλο DC του PSM.

Τρεις άξονες σε μία υποδοχή 90mm είναι η καθοριστική εμπορική αξία αυτής της μονάδας: ένα κέντρο κατεργασίας με άξονες X, Y και Z που οδηγούνται από μικρούς κινητήρες alpha μπορεί να φιλοξενήσει όλες τις τρεις σερβο μονάδες στην πλάτος υποδοχής που θα καταλάμβανε ένα μόνο μεγάλο SVM1.

Η ονομασία "20/20/20" αντιστοιχεί σε τρία ταιριαστά κανάλια εξόδου ρεύματος κλάσης 20 — ονομαστική ισχύ 5.9A ανά άξονα, κατάλληλη για το ελαφρύτερο άκρο της σειράς κινητήρων alpha: τους σερβοκινητήρες aC/2000, a0/2000, a1/2000, a2/2000 και a3/2000 που είναι συνηθισμένοι σε συμπαγή κέντρα κατεργασίας και κέντρα διάτρησης.

Αυτοί είναι οι άξονες μηχανής που χρειάζονται απόκριση, ακριβή τοποθέτηση αντί για υψηλή ροπή στην κοπή — κατεργασία τριών αξόνων με ατράκτους μικρής διαμέτρου και σχετικά ελαφριά τεμάχια εργασίας.

Η οδήγηση τριών τέτοιων αξόνων από ένα μόνο SVM3-20/20/20 αντί για τρεις μεμονωμένες μονάδες SVM1 μειώνει το πλάτος του ντουλαπιού και απλοποιεί την καλωδίωση του διαύλου DC, με το κόστος μιας μονάδας που καλύπτει ολόκληρο το σύστημα σερβο τριών αξόνων.

Το A06B-6096-H304 είναι η έκδοση με διεπαφή FSSB αυτού που θα ήταν ένα SVM3 ηλεκτρικής διεπαφής Τύπου Α/Β στη σειρά A06B-6079.

Η διάκριση του αριθμού προϊόντος μεταξύ των δύο σειρών — 6079 για την ηλεκτρική διεπαφή, 6096 για FSSB — είναι άμεση συνέπεια της μετάβασης σε alpha i: όταν η Fanuc εισήγαγε το σειριακό δίαυλο σερβο οπτικών ινών στην γενιά 16i/18i, δημιούργησε τη γραμμή προϊόντων A06B-6096 ως το αντίστοιχο FSSB της υπάρχουσας οικογένειας SVM ηλεκτρικής διεπαφής A06B-6079, διατηρώντας τις ίδιες προδιαγραφές κινητήρα και εξόδου, αλλάζοντας μόνο τη διεπαφή επικοινωνίας CNC.

Βασικές Προδιαγραφές

FSSB έναντι A06B-6079 — Γιατί Άλλαξε η Σειρά

Η λειτουργική διαφορά μεταξύ των οικογενειών SVM A06B-6096 και A06B-6079 έγκειται αποκλειστικά στη διεπαφή επικοινωνίας CNC.

Οι μονάδες SVM A06B-6079 χρησιμοποιούν μια ηλεκτρική σειριακή διεπαφή Τύπου Α ή Τύπου Β για να επικοινωνήσουν με την κάρτα σερβο του CNC.

Οι μονάδες A06B-6096 χρησιμοποιούν FSSB — Fanuc Serial Servo Bus — μια ψηφιακή σύνδεση οπτικών ινών που συνδέει την κάρτα FSSB του CNC με την πρώτη SVM στην αλυσίδα, με τις επόμενες μονάδες να συνδέονται σε σειρά μέσω καλωδίων οπτικών ινών.

Οι πρακτικές επιπτώσεις είναι σημαντικές για τους μηχανικούς συντήρησης.

Μια μηχανή εξοπλισμένη με CNC 16i ή 18i και μονάδες SVM A06B-6096 χρησιμοποιεί καλωδίωση FSSB μεταξύ της κάρτας CNC και της σχάρας οδηγών σερβο.

Αυτά τα καλώδια οπτικών ινών και οι συνδέσεις τους αποτελούν ένα επιπλέον στοιχείο διάγνωσης — ένας σπασμένος ή βρώμικος σύνδεσμος FSSB μπορεί να προκαλέσει συναγερμούς επικοινωνίας σερβο που μιμούνται βλάβες οδηγού.

Ένα A06B-6096-H304 δεν μπορεί να αντικαταστήσει ένα ισοδύναμο SVM3 A06B-6079 σε μια μηχανή με κάρτα CNC διεπαφής Τύπου Α/Β, ούτε ένα A06B-6079 μπορεί να αντικαταστήσει ένα A06B-6096 σε ένα σύστημα FSSB.

Τρία Τρανζίστορ 50A — Περιθώριο Ρεύματος και Μέγιστη Απόδοση

Κάθε ένας από τους τρεις άξονες του SVM3-20/20/20 εξυπηρετείται από μια μονάδα τρανζίστορ 50A, παρά την ονομαστική έξοδο που είναι μόνο 5.9A.

Αυτή η σημαντική υποβάθμιση — ονομαστική περίπου στο 12% της μέγιστης ικανότητας του τρανζίστορ — δεν είναι ασυνήθιστη στη φιλοσοφία σχεδιασμού SVM της Fanuc.

Η ονομαστική τιμή του τρανζίστορ πρέπει να καλύπτει το μέγιστο ρεύμα κατά τη μέγιστη επιτάχυνση, το οποίο μπορεί να φτάσει στιγμιαία τρεις έως τέσσερις φορές το ονομαστικό συνεχές ρεύμα.

Ένας κινητήρας με ονομαστικό ρεύμα 5.9A μπορεί να απαιτήσει 15–20A από το τρανζίστορ κατά τη διάρκεια ενός γεγονότος σκληρής επιτάχυνσης· η συσκευή 50A χειρίζεται αυτήν την κορυφή με περιθώριο.

Τα τρία τρανζίστορ είναι ξεχωριστά αντικαταστάσιμα ως ανταλλακτικά, γεγονός που καθιστά το SVM3-20/20/20 οικονομικά επισκευάσιμο όταν ένα μεμονωμένο τρανζίστορ αποτύχει από ένα εφάπαξ γεγονός υπερφόρτωσης (βραχυκύκλωμα κινητήρα, βλάβη κωδικοποιητή κατά τη διάρκεια γρήγορης κίνησης άξονα).

Η αποτυχία ενός τρανζίστορ είναι ανακτήσιμη χωρίς πλήρη αντικατάσταση της μονάδας· ο πίνακας καλωδίωσης και οι κάρτες ελέγχου δεν είναι ξεχωριστά διαθέσιμα και οδηγούν σε αντικατάσταση ή εξειδικευμένη επισκευή.

Τυπική Εγκατάσταση — Τρεις Ίσοι Άξονες

Το SVM3-20/20/20 βρίσκεται συχνότερα σε μηχανές όπου και οι τρεις προγραμματισμένοι άξονες απαιτούν παρόμοια απόδοση ροπής και ταχύτητας: κάθετα κέντρα κατεργασίας τριών αξόνων, κέντρα διάτρησης και μηχανές ειδικού σκοπού όπου οι άξονες τροφοδοσίας X, Y και Z οδηγούνται από κινητήρες στην κατηγορία 0.5kW έως 1.5kW.

Κάθε άξονας λειτουργεί ανεξάρτητα υπό τον βρόχο σερβο FSSB — τα τρία κανάλια αξόνων του SVM3 είναι λογικά ανεξάρτητα, παρόλο που μοιράζονται το ίδιο φυσικό περίβλημα, την ίδια σύνδεση διαύλου DC και τον ίδιο πίνακα καλωδίωσης.

Η συνολική κατανάλωση ισχύος διαύλου 3.7kW προϋποθέτει ότι και οι τρεις άξονες λειτουργούν ταυτόχρονα.

Στην πράξη, η ταυτόχρονη λειτουργία πλήρους ρεύματος και στους τρεις άξονες ταυτόχρονα συμβαίνει κατά τη διάρκεια σύνθετων ταυτόχρονων κινήσεων τριών αξόνων, αλλά ακόμη και κατά τη διάρκεια αυτών των γεγονότων, η συνολική κατανάλωση διαύλου παραμένει μέτρια στα 3.7kW, αφήνοντας την τροφοδοσία PSM της μηχανής με σημαντική χωρητικότητα για τον ενισχυτή ατράκτου SPM και οποιεσδήποτε άλλες μονάδες SVM μοιράζονται τον δίαυλο.

Συχνές Ερωτήσεις

Ε1: Και οι τρεις άξονες του SVM3-20/20/20 φέρουν την ίδια ονομαστική τιμή 5.9A. Μπορεί αυτή η μονάδα να χρησιμοποιηθεί σε μια μηχανή όπου ένας άξονας απαιτεί υψηλότερο ρεύμα από τους άλλους δύο;

Όχι. Το SVM3-20/20/20 παρέχει 5.9A σε όλους τους τρεις άξονες.

Εάν οποιοσδήποτε μεμονωμένος άξονας απαιτεί περισσότερο ρεύμα — για μεγαλύτερο κινητήρα ή υψηλότερη δύναμη κοπής — η σωστή μονάδα είναι μία από τις παραλλαγές SVM3 με μικτή ονομαστική τιμή (π.χ., SVM3-20/20/40, SVM3-12/20/40), όπου ο άξονας υψηλότερου ρεύματος συνδέεται στο κανάλι N με την ονομαστική του τιμή 12.5A ή 18.7A.

Η λειτουργία ενός κινητήρα που απαιτεί 7–8A σε ένα κανάλι ονομαστικής τιμής 5.9A θα προκαλέσει συναγερμούς υπερβολικού ρεύματος σερβο SV401 κατά τη διάρκεια κινήσεων υψηλού φορτίου.

Ε2: Αυτή η μονάδα έχει διεπαφή FSSB. Πόσες μονάδες SVM3-20/20/20 μπορούν να συνδεθούν σε σειρά σε μια ενιαία γραμμή FSSB;

Η γραμμή FSSB υποστηρίζει πολλαπλές μονάδες ενισχυτή σερβο σε αλυσίδα, με μέγιστο αριθμό αξόνων που καθορίζεται από τη δυνατότητα FSSB του CNC. Τα CNC της Fanuc 16i/18i υποστηρίζουν έως και 8 άξονες σε μια ενιαία γραμμή FSSB (ορισμένες διαμορφώσεις υποστηρίζουν περισσότερους με εκτεταμένο FSSB).

Μια ενιαία SVM3-20/20/20 χρησιμοποιεί τρεις θέσεις αξόνων στην αλυσίδα FSSB. Δύο μονάδες SVM3-20/20/20 καταναλώνουν έξι από τις οκτώ διαθέσιμες θέσεις αξόνων. Το ακριβές όριο της αλυσίδας εξαρτάται από τον τύπο του CNC και τη διαμόρφωση του λογισμικού.

Ε3: Οι κάρτες ελέγχου του A06B-6096-H304 αναφέρονται ως A20B-2100-026x. Η ένδειξη "x" υποδηλώνει πολλαπλές εκδόσεις. Επηρεάζει αυτό την εναλλαξιμότητα σε μια μονάδα αντικατάστασης;

Το "x" στο A20B-2100-026x υποδηλώνει έναν αριθμό μικρής αναθεώρησης που μπορεί να διαφέρει. Διαφορετικές κάρτες αναθεώρησης εμφανίζονται κατά τη διάρκεια της παραγωγής του SVM3-20/20/20 χωρίς να επηρεάζουν τη λειτουργία στη μηχανή — όλες οι αναθεωρήσεις αυτής της κάρτας ελέγχου εκτελούν τον ίδιο ρόλο.

Για την αγορά μιας μονάδας αντικατάστασης, οποιαδήποτε αναθεώρηση του A06B-6096-H304 είναι λειτουργικά ισοδύναμη στη μηχανή ανεξάρτητα από το ποια συγκεκριμένη αναθεώρηση A20B-2100-026x είναι εγκατεστημένη. Η αναθεώρηση είναι σχετική μόνο για την τεκμηρίωση επισκευής σε επίπεδο πλακέτας.

Ε4: Όταν το SVM3-20/20/20 εμφανίζει συναγερμό σερβο SV411 σε έναν άξονα, σημαίνει αυτό ότι ολόκληρη η μονάδα τριών αξόνων πρέπει να αντικατασταθεί;

Ο συναγερμός SV411 (συναγερμός ρεύματος σερβο) ή οποιοσδήποτε συναγερμός σερβο ενός άξονα στο SVM3-20/20/20 δεν σημαίνει αυτόματα ότι ολόκληρη η μονάδα έχει αποτύχει.

Η βλάβη μπορεί να είναι ειδική για τον άξονα: βραχυκύκλωμα περιέλιξης κινητήρα σε αυτόν τον άξονα, σπασμένο καλώδιο τροφοδοσίας κινητήρα που δημιουργεί σφάλμα φάσης προς φάση, ή βλάβη καλωδίου κωδικοποιητή που δημιουργεί συνθήκη ανεξέλεγκτης λειτουργίας που ενεργοποιεί την προστασία υπερβολικού ρεύματος.

Αποσυνδέστε τον κινητήρα και το καλώδιο από τον επηρεαζόμενο άξονα και καθαρίστε τον συναγερμό — εάν ο συναγερμός καθαρίσει με τον άξονα αποσυνδεδεμένο, η βλάβη βρίσκεται στον κινητήρα ή στην καλωδίωση, όχι στη μονάδα SVM.

Εάν ο συναγερμός παραμένει με τον άξονα αποσυνδεδεμένο, η μονάδα τρανζίστορ για αυτόν τον άξονα μπορεί να έχει αποτύχει.

Ε5: Μπορεί το A06B-6096-H304 να χρησιμοποιηθεί με κινητήρες alpha i (σειρά A06B-0 με κωδικοποιητές 1.000.000 ppr) αντί για τους αρχικούς κινητήρες alpha;

Το SVM3-20/20/20 είναι μια μονάδα γενιάς alpha (σειρά A06B-6096) σχεδιασμένη για κινητήρες γενιάς alpha.

Η σύνδεση κινητήρων alpha i σε έναν ενισχυτή SVM γενιάς alpha δεν είναι υποστηριζόμενη διαμόρφωση — η διεπαφή κωδικοποιητή, οι ηλεκτρικές παράμετροι του κινητήρα και το σύνολο παραμέτρων σερβο διαφέρουν μεταξύ των γενεών.

Η σειρά κινητήρων alpha i απαιτεί έναν ενισχυτή SVM alpha i (σειρά A06B-6114) και ένα κατάλληλο PSM alpha i.

Η χρήση κινητήρων alpha i με το A06B-6096-H304 θα απαιτούσε προσαρμογές παραμέτρων που ενδέχεται να μην υποστηρίζονται πλήρως και θα μπορούσαν να προκαλέσουν ασταθή συμπεριφορά σερβο.
