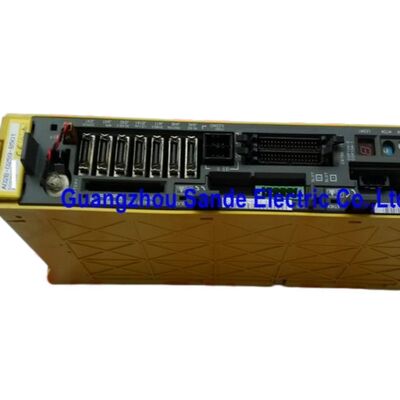

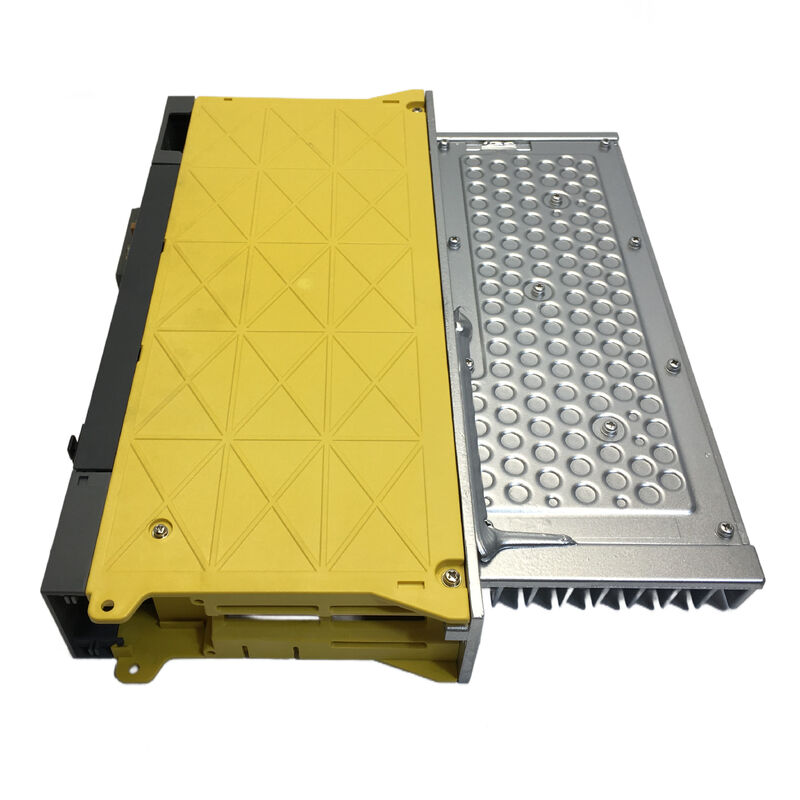

Μονάδα Ενισχυτή Σερβοκινητήρα Fanuc A06B-6096-H104 A06B6096H104 A06B-6096-H104

FANUC A06B-6096-H104 Άλφα σέρβο ενισχυτή μονάδα SVM1-40L

Σύνοψη

ΗFANUC A06B-6096-H104είναι έναΜονάδα ενισχυτή σερβοποιητή σειράς Άλφαεπίσημα καταχωρισμένο ωςSVM1-40LμεΔιασύνδεση FSSBΣτις πληροφορίες παραγγελίας της FANUC για την σειρά εισόδου 200 V, το μοντέλο αυτό εμφανίζεται ως τυποποιημένος ενισχυτής ενός άξονα με εξωτερικές διαστάσεις380 × 60 × 307 mm.

Αυτό σας λέει δύο πράγματα αμέσως. Πρώτον, είναι μια μονάδα ενός άξονα, η οποία το καθιστά κατάλληλο για μηχανές όπου ένας ενισχυτής είναι αφιερωμένος σε ένα κανάλι servo.

Δεύτερον, τοποθετείται στο μεγαλύτερο πλαίσιο 40L εντός της οικογένειας SVM1, επομένως δεν είναι η μικρότερη μονάδα της σειράς και θα πρέπει να επιλεγεί για πραγματική αντιστοιχία μοντέλου, όχι μόνο για την εμφάνιση.

Βασικές παραμέτρους

Τεχνικό προφίλ

Στο πίνακα μεμονωμένων προδιαγραφών της FANUC,SVM1-40Lσυνδέεται με εφαρμοστέα παραδείγματα κινητήρα, συμπεριλαμβανομένων:α3/3000, α6/2000, α12/2000, α22/1500 και αC22/1500.

Ο ίδιος πίνακας δίνειονομαστικό ρεύμα εξόδου 12,5 άκρακαι αΌριο ονομαστικού ρεύματος 40 ApΗ FANUC απαριθμεί επίσης την κοινή μέθοδο ελέγχου SVM ωςΔιοίκηση PWM sinus-wave με γέφυρα τρανζίστορ (IGBT).

Από την άποψη της σελίδας του προϊόντος, αυτό καθιστά το H104 ευκολότερο να τοποθετηθεί ειλικρινά.κατασκευασμένο για εφαρμογές CNC servo όπου η προβλέψιμη ικανότητα ρεύματος και η σωστή ζεύξη συστήματος έχουν σημασίαΟι αγοραστές που εξετάζουν αυτό το μέρος συνήθως λύνουν μια πραγματική απαίτηση από την πλευρά του μηχανήματος, όχι περιηγούνται σε έναν αφηρημένο κατάλογο.

Εφαρμογή και αξία της υπηρεσίας

Το A06B-6096-H104 λειτουργεί καλύτερα ως ακριβής αντικατάσταση σε ένα FANUC servo σύστημα που έχει ήδη σχεδιαστεί γύρω από τοFSSBΑρχιτεκτονική.

Όταν μια μηχανή έχει κατασκευαστεί γύρω από αυτή τη δομή επικοινωνίας, ο πρακτικός στόχος δεν είναι να αντικαταστήσει κάτι κοντά. Ο στόχος είναι να ταιριάζει με τη σωστή κατηγορία ενισχυτή,διατηρεί το αρχικό σχέδιο ελέγχου, και επαναφέρει τον άξονα σε σταθερή λειτουργία χωρίς περιττή επανασύνδεση ή σύγχυση των παραμέτρων.

Το εγχειρίδιο FANUC προσδιορίζει το πλαίσιο, τον τύπο διεπαφής, την τάξη ισχύος εξόδου και παραδείγματα εφαρμοστέων κινητήρων.Αυτό δίνει στους μηχανικούς αρκετές βασικές πληροφορίες για να επαληθεύσουν αν ο εγκατεστημένος ενισχυτής και ο στόχος αντικατάστασης ανήκουν στην ίδια οικογένεια ηλεκτρικών..

Γενικές ερωτήσεις

Ε1: Ποια είναι η επίσημη ονομασία του μοντέλου A06B-6096-H104;
Κατάλογοι FANUCΑ06Β-6096-H104ωςSVM1-40L, που σημαίνει ότι είναιΜονοάξονας σέρβο ενισχυτής μονάδαςστην σειρά Αλφα με τη χρήση τουΔιασύνδεση FSSBΗ ονομασία αυτή αποτελεί το βασικό σημείο αναφοράς για την αντιστοίχιση του εξαρτήματος κατά τη διάρκεια της συντήρησης ή της αντικατάστασης.

Ε2: Σε ποια τάξη εξόδου ανήκει αυτός ο ενισχυτής;
Σύμφωνα με τον πίνακα μεμονωμένων προδιαγραφών της FANUC,SVM1-40Lέχει ανατεθείονομαστικό ρεύμα εξόδου 12,5 άκρακαι αΌριο ονομαστικού ρεύματος 40 Ap.

Σε βιομηχανικούς όρους, αυτό το τοποθετεί στην ομάδα των ενισχυτών μονοάξονων 40 τάξης και όχι στις μικρότερες μονάδες 20 τάξης.

Ε3: Ποιοι κινητήρες εμφανίζονται επίσημα με το SVM1-40L στο εγχειρίδιο;
Το εγχειρίδιο FANUC παραθέτει παραδείγματα εφαρμοστέων κινητήρων, συμπεριλαμβανομένωνα3/3000, α6/2000, α12/2000, α22/1500 και αC22/1500.

Αυτό δεν σημαίνει ότι κάθε απόφαση για την υποβολή αίτησης πρέπει να λαμβάνεται μόνο από έναν σύντομο κατάλογο, αλλά δείχνει την προβλεπόμενη κατηγορία κινητήρα και δίνει στους αγοραστές ένα σταθερό σημείο εκκίνησης για την εξέταση της συμβατότητας.

Ε4: Γιατί η διεπαφή FSSB είναι σημαντική κατά την αγορά αυτού του μοντέλου;
Επειδή η FANUC διαχωρίζει τους αριθμούς παραγγελίας των ενισχυτών ανά οικογένεια διεπαφών στο επίσημο τμήμα παραγγελίας.

Α06Β-6096-H104είναι ειδικά ηΔιασύνδεση FSSBΗ χρήση του ακριβούς εξαρτήματος που ταιριάζει με την διεπαφή βοηθά στην αποφυγή προβλημάτων εγκατάστασης και διατηρεί τη μέθοδο επικοινωνίας που σχεδιάστηκε να χρησιμοποιεί το CNC.

Ε5: Τι πρέπει να επαληθεύσει η ομάδα συντήρησης πριν εγκαταστήσει εναλλακτικό H104;
Θα πρέπει να επιβεβαιώνουν τον εγκατεστημένο αριθμό παραγγελίας, τον τύπο διεπαφής CNC, την προβλεπόμενη ζεύξη κινητήρων και τη φυσική τοποθέτηση στο ντουλάπι.

Η FANUC προειδοποιεί επίσης τους χρήστες να διασφαλίσουν ότι ο συνδυασμός κινητήρα/ενισχυτή είναι κατάλληλος και ότι έχουν οριστεί έγκυρες παραμέτρους,διότι οι εσφαλμένοι συνδυασμοί μπορούν να σταματήσουν το σύστημα από το να λειτουργεί κανονικά και μπορεί να βλάψουν τον ενισχυτή.
