Μονάδα Ενισχυτή Σερβοκινητήρα Fanuc A06B-6096-H102 A06B6096H102 A06B-6096-H102

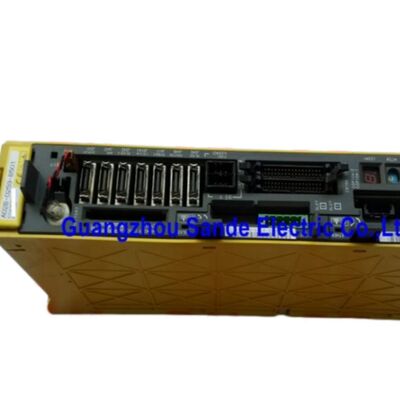

Ο ενισχυτής σερβοκινητήρα FANUC A06B-6096-H102 Alpha SVM1-20

Επισκόπηση

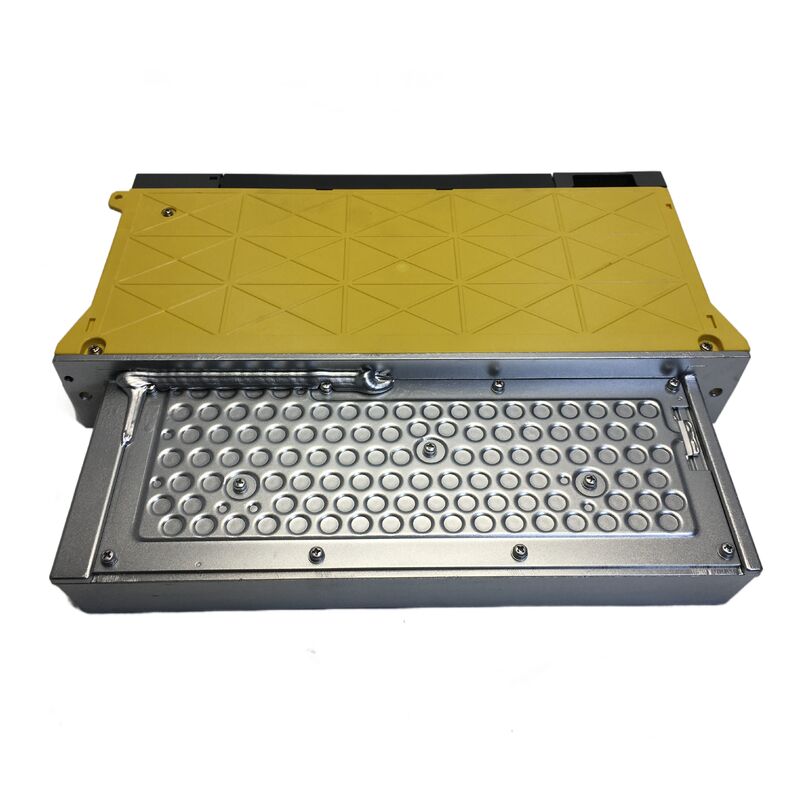

Ο FANUC A06B-6096-H102 είναι ένας ενισχυτής σερβοκινητήρα της σειράς Alpha με την ονομασία SVM1-20 για τη διεπαφή FSSB. Στην ενότητα παραγγελιών της σειράς εισόδου 200 V της FANUC, αναφέρεται ως τυπική μονάδα 1 άξονα με εξωτερικές διαστάσεις 380 × 60 × 172 mm, καθιστώντας τον μία από τις πιο συμπαγείς μονοαξονικές μονάδες της οικογένειας.

Αυτή η συμπαγής μορφή είναι ένας λόγος για τον οποίο αυτό το μοντέλο παραμένει πρακτικό για εργασίες αντικατάστασης στο πεδίο.

Είναι αρκετά μικρό για στενά διατεταγμένα ερμάρια ελέγχου, αλλά εξακολουθεί να ανήκει σε μια σαφώς καθορισμένη κατηγορία ενισχυτών σερβοκινητήρων στην επίσημη γκάμα της FANUC. Για αγοραστές και τεχνικούς συντήρησης, αυτό είναι το σημείο που έχει σημασία: είναι ένας συγκεκριμένος ενισχυτής Alpha/FSSB, όχι ένας γενικός οδηγός με παρόμοιο περίβλημα.

Βασικές παράμετροι

Τεχνικό Προφίλ

Στον ατομικό πίνακα προδιαγραφών της FANUC, το SVM1-20 συνδέεται με εφαρμόσιμα παραδείγματα κινητήρων όπως οι αM2/3000, αM2.5/3000, αC3/2000, αC6/2000, αC12/2000, β3/3000 και β6/2000. Ο ίδιος πίνακας αποδίδει ονομαστικό ρεύμα εξόδου 5,9 Arms και ονομαστικό όριο ρεύματος 20 Ap σε αυτήν την κατηγορία μοντέλων.

Η κοινή προδιαγραφή SVM της FANUC προσδιορίζει επίσης τη μέθοδο ελέγχου ως έλεγχο PWM ημιτονοειδούς κύματος με τρανζίστορ (IGBT) γέφυρα.

Αυτό δίνει στο H102 μια απλή τεχνική θέση στην γκάμα. Είναι ένας μονοαξονικός ενισχυτής σερβοκινητήρα κλάσης 20 που προορίζεται για κατάλληλα προσαρμοσμένες εφαρμογές Alpha/FSSB, με αρκετές επίσημες λεπτομέρειες προδιαγραφών για να είναι χρήσιμος για μηχανολογική αναθεώρηση χωρίς να υπερβάλλεται τίποτα που δεν αναφέρει το ίδιο το εγχειρίδιο.

Πλαίσιο Εφαρμογής και Αντικατάστασης

Η ισχυρότερη περίπτωση χρήσης για το A06B-6096-H102 είναι η άμεση αντικατάσταση σε ένα εγκατεστημένο σύστημα FANUC που χρησιμοποιεί ήδη την ίδια οικογένεια διεπαφών και κατηγορία ενισχυτή.

Όταν ο στόχος είναι η καθαρή αποκατάσταση της λειτουργίας του μηχανήματος, η διατήρηση της αρχικής ονομασίας μοντέλου και του τύπου διεπαφής ευθυγραμμισμένων είναι συνήθως πιο πολύτιμη από την προσπάθεια προσαρμογής μιας διαφορετικής μονάδας στο ερμάριο.

Επειδή πρόκειται για μια επίσημα αναγνωρισμένη μονάδα SVM1-20 FSSB, είναι κατάλληλη για αποθέματα επισκευής, έργα ανακατασκευής και παραγγελίες σέρβις όπου η ακριβής αντιστοίχιση αριθμού εξαρτήματος αποτελεί μέρος του ελέγχου κινδύνου.

Για τεχνικούς αγοραστές, η επίσημη κατηγορία ρεύματος και τα παραδείγματα κινητήρων καθιστούν το H102 ευκολότερο να επικυρωθεί από ένα χαλαρά περιγραφόμενο ισοδύναμο στην αγορά μετά την πώληση.

Συχνές Ερωτήσεις

Ε1: Τι είναι το A06B-6096-H102 στην επίσημη ονοματολογία της FANUC;
Η FANUC αναγνωρίζει αυτό το μοντέλο ως SVM1-20, έναν μονοαξονικό ενισχυτή σερβοκινητήρα Alpha με διεπαφή FSSB στη σειρά εισόδου 200 V. Αυτή η ονομασία έχει σημασία επειδή καθορίζει τόσο την κατηγορία του ενισχυτή όσο και την οικογένεια επικοινωνίας στην οποία ανήκει.

Ε2: Σε ποια κατηγορία ρεύματος ανήκει το SVM1-20;
Στον ατομικό πίνακα προδιαγραφών της FANUC, το SVM1-20 εμφανίζεται με ονομαστικό ρεύμα εξόδου 5,9 Arms και ονομαστικό όριο ρεύματος 20 Ap. Για εργασίες σέρβις μηχανημάτων, αυτό το διαχωρίζει σαφώς από τις μεγαλύτερες μονάδες κλάσης 40 και 80 στην ίδια οικογένεια προϊόντων.

Ε3: Ποιοι κινητήρες αναφέρονται επίσημα ως εφαρμόσιμα παραδείγματα για αυτό το μοντέλο;
Το εγχειρίδιο αναφέρει τους αM2/3000, αM2.5/3000, αC3/2000, αC6/2000, αC12/2000, β3/3000 και β6/2000 ως ενδεικτικούς εφαρμόσιμους κινητήρες στην ομάδα SVM1-20.

Αυτό είναι χρήσιμο για την αρχική τεχνική αναθεώρηση, ειδικά όταν ένας αγοραστής χρειάζεται να επαληθεύσει εάν ο ενισχυτής ανήκει στη σωστή κατηγορία κινητήρων πριν προχωρήσει στην τεκμηρίωση ειδική για το μηχάνημα.

Ε4: Γιατί ο ακριβής αριθμός παραγγελίας είναι σημαντικός για το H102;
Επειδή οι πίνακες παραγγελιών της FANUC διακρίνουν τα μοντέλα ενισχυτών ανά διεπαφή και ανά κατηγορία εξόδου. Το A06B-6096-H102 είναι συγκεκριμένα η έκδοση FSSB του SVM1-20, επομένως η χρήση του ακριβούς αριθμού παραγγελίας βοηθά στην προστασία από αστοχία διεπαφής και περιττή αντιμετώπιση προβλημάτων κατά την εγκατάσταση.

Ε5: Τι πρέπει να ελεγχθεί πριν από την αντικατάσταση αυτού του ενισχυτή;
Μια ομάδα σέρβις θα πρέπει να επαληθεύσει τον εγκατεστημένο αριθμό παραγγελίας, τη διεπαφή συστήματος, την προοριζόμενη αντιστοίχιση κινητήρα και τον διαθέσιμο χώρο στο ερμάριο για την αντικατάσταση.

Η FANUC προειδοποιεί επίσης τους χρήστες να επιβεβαιώσουν ότι ο συνδυασμός κινητήρα και ενισχυτή είναι κατάλληλος και ότι έχουν καθοριστεί έγκυρες παράμετροι, επειδή οι αστοχίες αντιστοίχισης μπορούν να εμποδίσουν την κανονική λειτουργία και ενδέχεται να προκαλέσουν ζημιά στη μονάδα.
