Πίνακας κυκλωμάτων Fanuc Πίνακας CPU A20B-3300-0293 A20B33000293 A2OB-33OO-O293

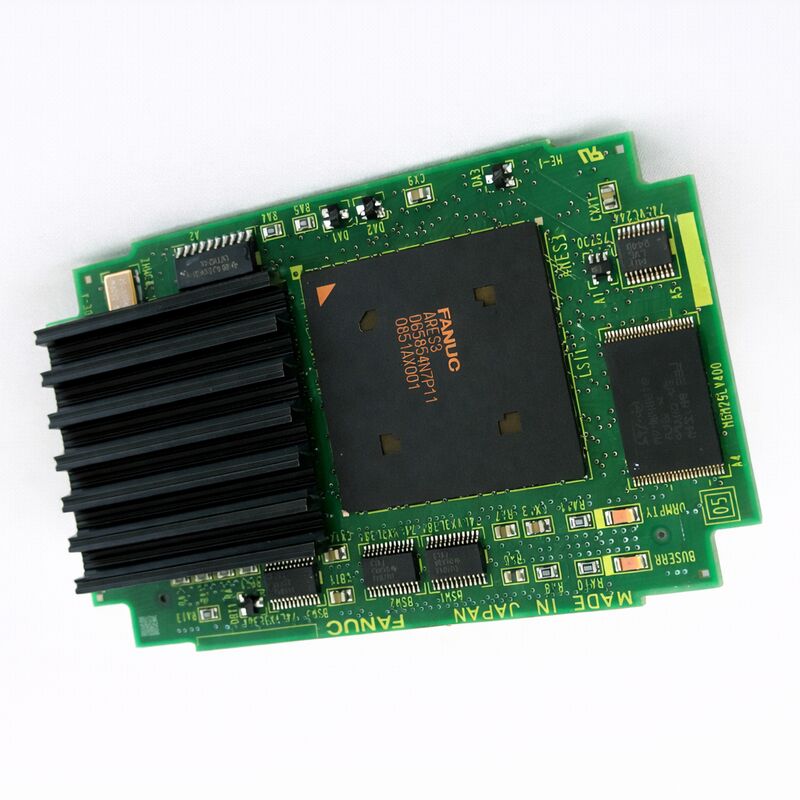

FANUC A20B-3300-0293 | Μονάδα CPU 486 με 16MB DRAM — Σειρά A20B-3300, Κάρτα Επεξεργαστή CNC Σειράς i για Ελεγκτές 15i/16i/18i/21i, Ιαπωνικής Προέλευσης

Επισκόπηση

Η FANUC A20B-3300-0293 είναι μια μονάδα επεξεργαστή 486 — η κάρτα plug-in "εγκέφαλος" για τους ελεγκτές CNC Σειράς i της FANUC. Τοποθετημένη μέσα στο πλαίσιο του ελεγκτή CNC στην κύρια πλακέτα CPU, αυτή η συμπαγής μονάδα καθορίζει την ταχύτητα με την οποία το CNC μπορεί να επεξεργαστεί μπλοκ προγραμμάτων, πόσο γρήγορα ολοκληρώνονται οι υπολογισμοί παρεμβολής και πόσο ομαλά το σύστημα διαχειρίζεται τον ταυτόχρονο συντονισμό πολλαπλών αξόνων.

Η αρχιτεκτονική του επεξεργαστή 486DX, αν και πλέον ιστορική σύμφωνα με τα πρότυπα των καταναλωτικών υπολογιστών, αντιπροσώπευε μια ικανή και καλά δοκιμασμένη πλατφόρμα για βιομηχανικές εφαρμογές ελέγχου σε πραγματικό χρόνο κατά τη διάρκεια της γενιάς CNC Σειράς i — και τα μηχανήματα που λειτουργούν αυτούς τους ελεγκτές συνεχίζουν να παράγουν εξαρτήματα ακριβείας καθημερινά σε όλο τον κόσμο.

Η οικογένεια μονάδων A20B-3300 καλύπτει τις μονάδες επεξεργαστή και μνήμης Σειράς i της FANUC, με διαφορετικούς αριθμούς εξαρτημάτων να παρέχουν διαφορετικές γενιές επεξεργαστών και χωρητικότητες μνήμης για την υποστήριξη διαφόρων διαμορφώσεων CNC.

Η A20B-3300-0293 είναι μία από τις παραλλαγές 486 με 16MB DRAM εντός αυτής της οικογένειας — μια διαμόρφωση που αναπτύχθηκε ευρέως σε ελεγκτές CNC Σειράς 15i, 16i, 18i και 21i και στις δύο γενιές υλικού A (πρώτη γενιά Σειράς i) και B (μοντέλο B).

Μηχανήματα εξοπλισμένα με ελεγκτές CNC Σειράς i κατασκευάστηκαν στα τέλη της δεκαετίας του 1990 και καθ' όλη τη διάρκεια της δεκαετίας του 2000 από σχεδόν κάθε μεγάλο κατασκευαστή εργαλειομηχανών — Mori Seiki, Mazak, Okuma, Makino, Doosan και εκατοντάδες άλλους.

Η συνολική εγκατεστημένη βάση είναι τεράστια, και πολλά από αυτά τα μηχανήματα συνεχίζουν να λειτουργούν, δημιουργώντας συνεχή ζήτηση για μονάδες CPU Σειράς A20B-3300 καθώς τα ηλεκτρονικά παλιώνουν.

Βασικές Προδιαγραφές

Ο Επεξεργαστής 486 στην Αρχιτεκτονική CNC Σειράς i — Γιατί εξακολουθεί να έχει σημασία

Η αρχιτεκτονική του επεξεργαστή Intel 486DX στην A20B-3300-0293 μπορεί να φαίνεται αναχρονιστική το 2025, αλλά παραμένει ο σωστός και αναντικατάστατος επεξεργαστής για την εφαρμογή της.

Το λογισμικό CNC Σειράς i της FANUC αναπτύχθηκε ειδικά για αυτήν την αρχιτεκτονική επεξεργαστή — το λογισμικό συστήματος, οι αλγόριθμοι παρεμβολής, τα πρωτόκολλα επικοινωνίας σερβοκινητήρων (συμπεριλαμβανομένου του FSSB) και η μηχανή εκτέλεσης PMC εκτελούνται σε αυτό το υλικό και δεν σχεδιάστηκαν, ούτε μεταφέρθηκαν, σε καμία άλλη αρχιτεκτονική επεξεργαστή.

Δεν υπάρχει διαδρομή αναβάθμισης σε έναν ταχύτερο σύγχρονο επεξεργαστή — η A20B-3300-0293 (ή μια άμεσα συμβατή παραλλαγή) είναι αυτό που χρειάζεται ο ελεγκτής.

Η αρχιτεκτονική του 486DX παρείχε δυνατότητες που ήταν σημαντικές για τις εφαρμογές CNC της εποχής του: μια μονάδα κινητής υποδιαστολής (FPU) ενσωματωμένη στο τσιπ, επιτρέποντας υπολογισμούς τριγωνομετρικής παρεμβολής χωρίς την επιβάρυνση ενός εξωτερικού μαθηματικού συγ-επεξεργαστή· απόδοση ακεραίων επαρκής για την εκτέλεση σάρωσης λογικής PLC με ρυθμούς που απαιτούνται για τον ανταποκρινόμενο έλεγχο μηχανής· και χαρακτηριστικά διαύλου μνήμης συμβατά με τα μοτίβα πρόσβασης δεδομένων σε πραγματικό χρόνο της λειτουργίας CNC.

Η DRAM 16MB στη μονάδα είναι η μνήμη εργασίας για όλους τους ενεργούς υπολογισμούς CNC.

Η εκτέλεση προγραμμάτων, η ανάκτηση παραμέτρων, η προσωρινή αποθήκευση εντολών κίνησης και οι πίνακες δεδομένων PMC αντλούν από αυτήν τη μνήμη.

Καθώς η FANUC επέκτεινε το σύνολο χαρακτηριστικών της Σειράς i μέσω διαδοχικών εκδόσεων λογισμικού, οι απαιτήσεις μνήμης αυξήθηκαν — η διαμόρφωση 16MB υποστηρίζει το πλήρες σύνολο χαρακτηριστικών της Σειράς i εντός της γενιάς της, ενώ προηγούμενες διαμορφώσεις με λιγότερη DRAM περιόριζαν ποιες επιλογές μπορούσαν να είναι ενεργές ταυτόχρονα.

Μονάδα CPU έναντι Μονάδας Μνήμης — Κατανόηση της Οικογένειας A20B-3300

Μια κοινή πηγή σύγχυσης κατά τη συντήρηση ελεγκτών CNC Σειράς i είναι η διάκριση εντός της οικογένειας A20B-3300 μεταξύ μονάδων CPU (που περιέχουν επεξεργαστή) και μονάδων μόνο μνήμης (που περιέχουν μόνο DRAM ή SRAM). Η A20B-3300-0293 είναι μια μονάδα CPU — περιέχει τόσο τον επεξεργαστή 486DX όσο και 16MB DRAM στην ίδια φυσική κάρτα.

Αυτό την διακρίνει από πλακέτες όπως η A20B-3300-0310 (η οποία είναι μια μονάδα μόνο DRAM που εγκαθίσταται δίπλα σε μια κάρτα CPU σε μια δευτερεύουσα πλακέτα CPU).

Όταν διαγιγνώσκεται μια αποτυχία εκκίνησης σε έναν ελεγκτή Σειράς i, η γνώση εάν ο ελεγκτής χρησιμοποιεί μονάδα CPU (όπως η -0293) ή μια ξεχωριστή διαμόρφωση μονάδας CPU και μνήμης καθορίζει ποια πλακέτα να στοχεύσετε πρώτα.

Ένας ελεγκτής που αποτυγχάνει να εκκινήσει και εμφανίζει έναν πρώιμο συναγερμό εκκίνησης πριν από την αρχικοποίηση της οθόνης πιθανότατα έχει βλάβη στη μονάδα CPU. Ένας ελεγκτής που εκκινεί μερικώς αλλά εμφανίζει συναγερμούς που σχετίζονται με τη μνήμη μπορεί να έχει βλάβη στη μονάδα μνήμης αντί για βλάβη στη μονάδα CPU.

Ακολουθία Εκκίνησης — Πώς να Αναγνωρίσετε Βλάβη Μονάδας CPU

Οι ελεγκτές CNC Σειράς i της FANUC περνούν από μια καθορισμένη ακολουθία εκκίνησης κατά την ενεργοποίηση. Τα LED διάγνωσης στην κύρια πλακέτα CPU εμφανίζουν μια ακολουθία κωδικών καθώς το σύστημα προχωρά μέσω του αυτο-ελέγχου και της αρχικοποίησης. Η κατανόηση αυτής της ακολουθίας βοηθά στην απομόνωση βλαβών της μονάδας CPU:

Όταν εφαρμόζεται τροφοδοσία, οι πρώτοι κωδικοί που παράγονται καθοδηγούνται από το ROM εκκίνησης στην κύρια πλακέτα — αυτός ο κωδικός εκτελείται πριν ο επεξεργαστής της μονάδας CPU είναι πλήρως λειτουργικός, ελέγχοντας το βασικό υλικό.

Εάν η ακολουθία LED σταματήσει σε έναν πρώιμο κωδικό που κανονικά θα προχωρούσε καθώς η μονάδα CPU αρχίζει την αρχικοποίησή της, η μονάδα CPU είναι ύποπτη.

Μόλις ο επεξεργαστής 486 της μονάδας CPU αρχίσει την εκτέλεση, οι κωδικοί προχωρούν ταχύτερα μέσω του αυτο-ελέγχου του συστήματος.

Εάν η ακολουθία σταματήσει σε έναν κωδικό στη μέση αυτής της προόδου, ο συγκεκριμένος κωδικός προσδιορίζει ποιος έλεγχος υποσυστήματος απέτυχε — το εγχειρίδιο συντήρησης FANUC Σειράς i τεκμηριώνει το νόημα κάθε κωδικού.

Εάν η πλακέτα οθόνης αρχικοποιηθεί αλλά εμφανίζει μόνο μια σκοτεινή οθόνη ή έναν συναγερμό συστήματος στην οθόνη, η μονάδα CPU έχει τουλάχιστον ξεκινήσει και έχει φτάσει σε ένα σημείο όπου μπορεί να εξάγει δεδομένα οθόνης — κάτι που παραδόξως υποδηλώνει διαφορετική πηγή βλάβης εάν η ίδια η μονάδα CPU ήταν η ύποπτη.

Συχνές Ερωτήσεις

Ε1: Ο ελεγκτής Σειράς i εμφανίζει "η ακολουθία LED σταματά σε ένα πρώιμο στάδιο" κατά την ενεργοποίηση και ποτέ δεν φτάνει στην κανονική οθόνη λειτουργίας. Πώς μπορεί να επιβεβαιωθεί ότι η μονάδα CPU είναι η αιτία;

Διασταυρώστε τον κωδικό LED με το εγχειρίδιο συντήρησης FANUC Σειράς i για το συγκεκριμένο μοντέλο CNC. Εάν ο κωδικός υποδεικνύει συγκεκριμένα αποτυχία αρχικοποίησης της CPU, η A20B-3300-0293 είναι ύποπτη.

Ως πρακτική δοκιμή: εάν μια γνωστή καλή μονάδα CPU από ένα πανομοιότυπο λειτουργικό μηχάνημα εγκατασταθεί προσωρινά και η ακολουθία προχωρήσει κανονικά, η αρχική μονάδα επιβεβαιώνεται ως ελαττωματική. Ελέγξτε επίσης τους ακροδέκτες της μονάδας και την υποδοχή στην κύρια πλακέτα για μόλυνση ή φυσική ζημιά πριν καταλήξετε ότι η ίδια η μονάδα έχει αποτύχει.

Ε2: Είναι η A20B-3300-0293 συμβατή και με τις δύο γενιές υλικού Σειράς 16i-A και 16i-B;

Η οικογένεια μονάδων CPU A20B-3300 καλύπτει πολλαπλές γενιές υλικού Σειράς i. Εάν η -0293 είναι συμβατή και με τις 16i-A και 16i-B εξαρτάται από τη συγκεκριμένη μητρική πλακέτα και την έκδοση λογισμικού συστήματος. Εντός της οικογένειας, διαφορετικά επίθετα αριθμών εξαρτημάτων (όπως -0290, -0291, -0293, -0295) μπορεί να σχετίζονται με διαφορετικές γενιές υλικού ή πρότυπα συνδετήρων μητρικής πλακέτας.

Επαληθεύστε τη συμβατότητα με τη λίστα υλικού του συγκεκριμένου μηχανήματος πριν παραγγείλετε.

Η ηλεκτρική τεκμηρίωση του μηχανήματος θα πρέπει να αναγράφει τον ακριβή αριθμό εξαρτήματος της μονάδας CPU που εγκαταστάθηκε στο εργοστάσιο.

Ε3: Μετά την αντικατάσταση της A20B-3300-0293, το CNC εκκινεί αλλά εμφανίζει πιο αργή επεξεργασία μπλοκ από πριν. Θα μπορούσε η μονάδα CPU να είναι ελαττωματική;

Εάν το CNC εκκινεί και λειτουργεί αλλά η επεξεργασία μπλοκ φαίνεται αργή, η μονάδα CPU λειτουργεί αλλά μπορεί να έχει πρόβλημα με τον επεξεργαστή ρολογιού ή την κρυφή μνήμη. Πιο συχνά, η φαινομενική βραδύτητα μετά την αντικατάσταση της μονάδας CPU προκαλείται από την εγκατάσταση μιας διαφορετικής παραλλαγής μονάδας CPU που λειτουργεί σε χαμηλότερη ταχύτητα ρολογιού ή έχει λιγότερη DRAM — επιβεβαιώστε ότι ο αριθμός εξαρτήματος της μονάδας αντικατάστασης ταιριάζει ακριβώς με τον αρχικό.

Επίσης, λάβετε υπόψη ότι αυτό που εμφανίζεται ως "πιο αργή επεξεργασία" μετά την αντικατάσταση της πλακέτας μπορεί στην πραγματικότητα να είναι το σύστημα που εκτελεί επαλήθευση δεδομένων ή λειτουργίες επαναβαθμονόμησης κατά τους πρώτους κύκλους λειτουργίας του.

Ε4: Μπορεί η DRAM 16MB στην A20B-3300-0293 να επεκταθεί ή να αναβαθμιστεί με την προσθήκη μιας ξεχωριστής μονάδας μνήμης;

Η DRAM στην A20B-3300-0293 είναι ενσωματωμένη στην ίδια τη μονάδα CPU και δεν μπορεί να επεκταθεί ανεξάρτητα.

Εάν το σύστημα απαιτεί περισσότερη μνήμη εργασίας, η επιλογή είναι να εγκατασταθεί μια μονάδα CPU υψηλότερης χωρητικότητας (μία με 32MB ή περισσότερη DRAM εάν είναι διαθέσιμη για τη συγκεκριμένη πλατφόρμα CNC) ή να εγκατασταθεί μια επιπλέον μονάδα DRAM στην δευτερεύουσα πλακέτα CPU δίπλα στη μονάδα CPU, ακολουθώντας τους συγκεκριμένους κανόνες διαμόρφωσης που δημοσιεύονται στο εγχειρίδιο σύνδεσης υλικού της FANUC για τη σειρά CNC.

Ε5: Πώς πρέπει να αποθηκεύεται η A20B-3300-0293 όταν διατηρείται ως εφεδρικό ανταλλακτικό;

Αποθηκεύστε στην αρχική αντιστατική συσκευασία ή σε ισοδύναμη αντιστατική σακούλα ασφαλείας ESD. Κρατήστε μακριά από υγρασία, ακραίες θερμοκρασίες και άμεσο ηλιακό φως.

Η μονάδα περιέχει ολοκληρωμένα κυκλώματα επεξεργαστή CMOS και DRAM που είναι ευαίσθητα στην ηλεκτροστατική εκκένωση — ακόμη και η σύντομη αποθήκευση σε μη αντιστατικές επιφάνειες συσσωρεύει φορτίο που μπορεί να προκαλέσει λανθάνουσα ζημιά. Ιδανικές συνθήκες αποθήκευσης: σφραγισμένη αντιστατική σακούλα, ξηρό περιβάλλον στους 10–25°C, μακριά από πηγές μαγνητικού πεδίου (κινητήρες, μετασχηματιστές) και όχι στοιβαγμένη με άλλες γυμνές πλακέτες τυπωμένου κυκλώματος χωρίς διαχωρισμό αφρού μεταξύ των πλακετών.
