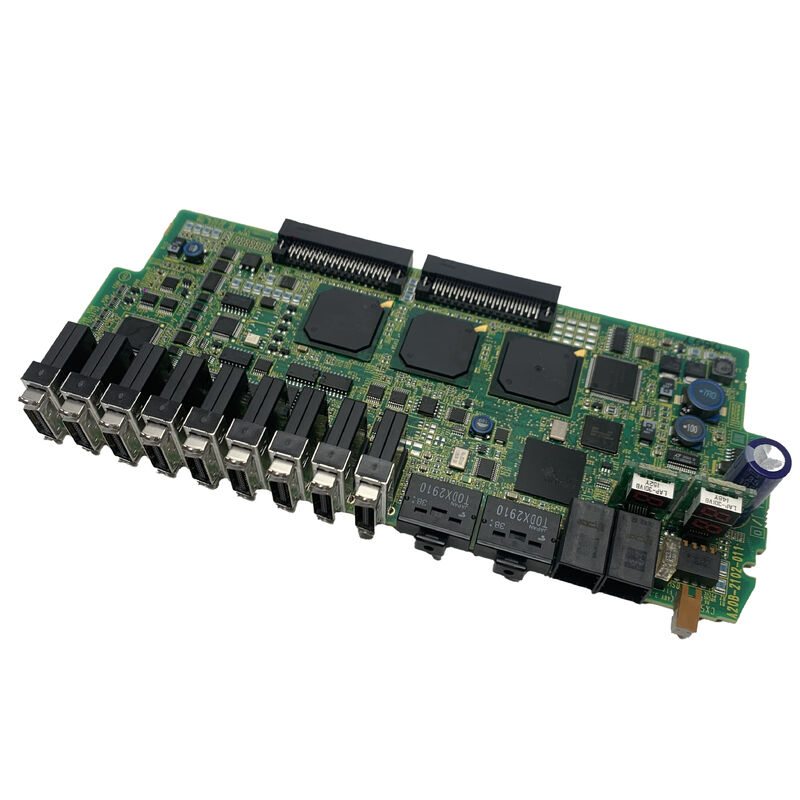

Χρησιμοποιημένη πλακέτα FANUC A20B-2102-0110 A20B21020110 A2OB-21O2-O11O

A20B-2102-0110 | Πλακέτα κυκλώματος προγράμματος οδήγησης μητρικής πλακέτας FANUC — Σειρά A20B-2102 / Κύριος έλεγχος CNC και αυτοματισμός / Ιαπωνικό πρωτότυπο

A20B-2102 — Σειρά οδηγού και κύριας πλακέτας ελέγχου

Η σειρά A20B-2102 είναι η οικογένεια των πλακών κυκλωμάτων οδηγών και των κύριων πλακών ελέγχου της FANUC που εξυπηρετούν εξοπλισμό CNC και αυτοματισμού. Σε αυτή τη σειρά, οι πίνακες εξυπηρετούν δύο στενά συνδεδεμένες λειτουργικές κατηγορίες:

Πλακέτες κυκλωμάτων οδήγησης:Πλακέτες που παρέχουν το στάδιο οδήγησης μεταξύ των σημάτων ελέγχου λογικού επιπέδου του CNC και των κυκλωμάτων υψηλότερης ισχύος που πρέπει να ελέγχουν. Οι πλακέτες οδηγού πύλης για στάδια μεταγωγής IGBT, οι πλακέτες οδηγού ρελέ για τον έλεγχο ηλεκτρομαγνητικής βαλβίδας και κινητήρα και οι πλακέτες ενισχυτή σήματος εμπίπτουν σε αυτήν την κατηγορία.

Μητρική πλακέτα και κύρια πλακέτες ελέγχου:Το A20B-2102-0081, για παράδειγμα, έχει επιβεβαιωθεί ως κύρια πλακέτα ελέγχου — η κεντρική πλακέτα PCB που ενσωματώνει τις λειτουργίες επεξεργασίας, μνήμης και διεπαφής για συγκεκριμένες διαμορφώσεις συστήματος CNC ή αυτοματισμού FANUC.

Το A20B-2102-0110 περιγράφεται ως "Motherboard Driver Circuit Board" — μια πλακέτα που συνδυάζει τη λειτουργικότητα της κύριας πλακέτας με την ικανότητα κυκλώματος οδηγού. Αυτή η υβριδική λειτουργία είναι χαρακτηριστική των πλακών που χρησιμεύουν τόσο ως βασικός άξονας επεξεργασίας του συστήματος όσο και ως διεπαφή προγράμματος οδήγησης για συνδεδεμένο υλικό.

Βασικές πληροφορίες προϊόντος

Λειτουργία μητρικής πλακέτας — Ενοποίηση συστήματος σε μία πλακέτα

Μια πλακέτα κυκλώματος προγράμματος οδήγησης μητρικής πλακέτας παρέχει περισσότερα από μια απλή λειτουργία PCB. Ως μητρική πλακέτα, η A20B-2102-0110 λειτουργεί ως κεντρικός κόμβος για:

Διανομή διαύλου συστήματος:Άλλες πλακέτες και μονάδες στο κεντρικό σύστημα συνδέονται ή συνδέονται μέσω της μητρικής πλακέτας — δίνοντάς τους πρόσβαση στον κοινόχρηστο δίαυλο δεδομένων, στο δίαυλο διευθύνσεων και στα σήματα ελέγχου.

Διανομή σιδηροτροχιών ισχύος:Οι ρυθμιζόμενες τάσεις τροφοδοσίας (λογικές ράγες 5V, 15V, 24V) προέρχονται από ή διανέμονται μέσω της μητρικής πλακέτας στις άλλες πλακέτες του συστήματος.

Ενσωμάτωση σταδίου προγράμματος οδήγησης:Το τμήμα κυκλώματος προγράμματος οδήγησης της πλακέτας παρέχει τα στάδια εξόδου που μεταφράζουν τις λογικές εντολές στα σήματα που απαιτούνται για την οδήγηση συνδεδεμένου υλικού — είτε αυτό το υλικό είναι πηνία ρελέ, προγράμματα οδήγησης οθόνης, προγράμματα οδήγησης γραμμής επικοινωνίας ή άλλες εξόδους υψηλότερου ρεύματος.

Όταν το A20B-2102-0110 αποτύχει, η κεντρική λειτουργικότητα του κεντρικού συστήματος διακυβεύεται — επειδή όλες οι άλλες πλακέτες εξαρτώνται από τη μητρική πλακέτα για τη σύνδεση διαύλου, την τροφοδοσία και τις λειτουργίες του προγράμματος οδήγησης.

Περιεχόμενο της σειράς A20B-2102

Η σειρά A20B-2102 βρίσκεται σε πολλές γενιές και εφαρμογές προϊόντων FANUC. Άλλοι επιβεβαιωμένοι πίνακες της σειράς περιλαμβάνουν:

• A20B-2102-0081:Main Board/Control Board — επιβεβαιώθηκε για πολύπλοκες εφαρμογές CNC και αυτοματισμού
• A20B-2102-0510/0511:Πλακέτες κυκλωμάτων προγράμματος οδήγησης — περιλαμβάνονται στη σειρά A20B-2102 ως πλακέτες κυκλωμάτων για συγκεκριμένες εφαρμογές κίνησης
• A20B-2102-0681:Πλακέτα κυκλώματος προγράμματος οδήγησης — στην ίδια σειρά

Το A20B-2102-0110 στη θέση 0110 είναι ένα πρώιμο μέλος αυτής της σειράς — πιθανότατα μια βασική πλακέτα κύριας/οδηγού για μια βασική διαμόρφωση συστήματος FANUC.

Σενάρια εφαρμογής

Αποτυχία κύριας πλακέτας συστήματος:Ένα σύστημα CNC ή αυτοματισμού FANUC δημιουργεί ένα κεντρικό σφάλμα — καμία επικοινωνία με καμία συνδεδεμένη πλακέτα, καμία προετοιμασία συστήματος. Η πλακέτα προγράμματος οδήγησης της μητρικής πλακέτας A20B-2102-0110 αναγνωρίζεται ως το σφάλμα. Η αντικατάσταση αποκαθιστά τις λειτουργίες κεντρικής επεξεργασίας και προγράμματος οδήγησης του συστήματος.

Προγραμματισμένη ανανέωση συμβουλίου:Μια εγκατάσταση παραγωγής με παλιό εξοπλισμό ελέγχου FANUC αντικαθιστά το A20B-2102-0110 ως μέρος μιας ολοκληρωμένης ανανέωσης ηλεκτρονικών για την παράταση της διάρκειας ζωής του συστήματος.

FAQ

Ε1: Πώς μπορώ να επιβεβαιώσω ότι η A20B-2102-0110 είναι η σωστή πλακέτα για το σύστημα FANUC μου;

Διαβάστε τον αριθμό ανταλλακτικού από την ετικέτα της εγκατεστημένης πλακέτας. Εάν γράφει A20B-2102-0110, αυτή είναι η επιβεβαιωμένη αντικατάσταση. Το εγχειρίδιο συντήρησης FANUC για το συγκεκριμένο σύστημα αντιστοιχίζει κάθε θέση πλακέτας με τον αριθμό εξαρτήματος και τον λειτουργικό της ρόλο στον πίνακα ανταλλακτικών.

Ε2: Το A20B-2102-0110 εξυπηρετεί εφαρμογές εργαλειομηχανών CNC ή αυτοματισμού ρομπότ;

Η σειρά A20B-2102 εξυπηρετεί εργαλειομηχανές CNC FANUC και υλικό ελέγχου αυτοματισμού. Η συγκεκριμένη ανάπτυξη του A20B-2102-0110 εξαρτάται από το κεντρικό σύστημα στο οποίο είναι εγκατεστημένο. Επιβεβαίωση από την τεκμηρίωση του κεντρικού συστήματος.

Ε3: Η αντικατάσταση του A20B-2102-0110 απαιτεί αλλαγές στη διαμόρφωση του συστήματος;

Ως μητρική πλακέτα, αυτή η πλακέτα αποτελεί την κεντρική υποδομή του λεωφορείου και του οδηγού. Οι απαιτήσεις διαμόρφωσης μετά την αντικατάσταση εξαρτώνται από το συγκεκριμένο σύστημα. Για τις περισσότερες εφαρμογές, τοποθετημένες στην ίδια θέση υποδοχής και με τις ίδιες συνδεδεμένες πλακέτες, το σύστημα συνεχίζει να λειτουργεί χωρίς αλλαγές διαμόρφωσης. Επιβεβαίωση από την τεκμηρίωση συντήρησης του κεντρικού συστήματος.

Ε4: Ποιες διαδικασίες ασφαλείας ισχύουν πριν από την πρόσβαση στο A20B-2102-0110;

Απενεργοποιήστε πλήρως το κεντρικό σύστημα. Εάν το σύστημα περιέχει αποθήκευση ενέργειας με δίαυλο DC ή πυκνωτή, ακολουθήστε τη διαδικασία εκφόρτισης του ισχύοντος εγχειριδίου συντήρησης FANUC και επαληθεύστε την εκφόρτιση πριν αποκτήσετε πρόσβαση σε οποιεσδήποτε εσωτερικές πλακέτες.
