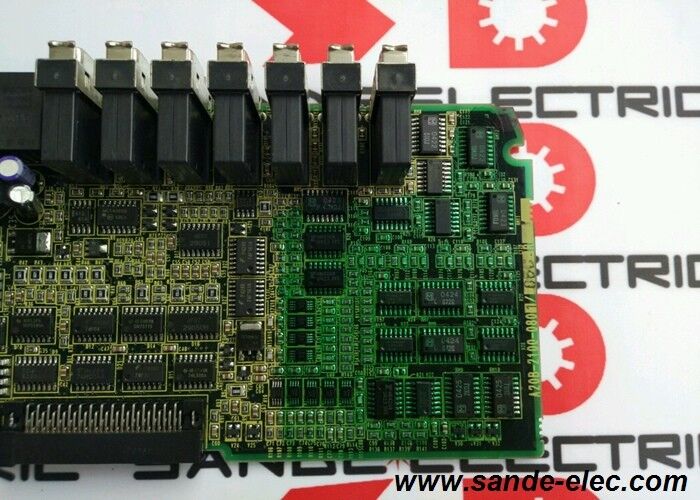

Χρησιμοποιημένο πίνακα FANUC A20B-2100-0801 δοκιμασμένο A20B21000801 A2OB-21OO-O8O1

FANUC A20B-2100-0801 | Πλακέτα ελέγχου ενισχυτή άξονα σειράς SPM — Σειρά A20B-2100 / Καταργήθηκε

Spindle Drive Intelligence στη σειρά A20B-2100

Το A20B-2100-0801 είναι το PCB ελέγχου μέσα στις μονάδες ενισχυτή ατράκτου της σειράς SPM της FANUC. Στην αρχιτεκτονική δύο πλακών του SPM, η πλακέτα της σειράς A20B-2100 είναι το επίπεδο νοημοσύνης — χειρίζεται τον βρόχο ελέγχου ταχύτητας και ροπής του άξονα, διαχειρίζεται τα σήματα πύλης PWM για τα τρανζίστορ ισχύος, επεξεργάζεται την ανάδραση κωδικοποιητή άξονα και διαχειρίζεται την ανίχνευση συναγερμού και την αναφορά για το σύστημα κίνησης άξονα.

Το SPM (Spindle Motor Module) είναι ο ενισχυτής που κινεί τον κινητήρα ατράκτου της μηχανής CNC — τον άξονα που είναι υπεύθυνος για την ταχύτητα κοπής. Όταν το PCB ελέγχου αποτύχει μέσα σε ένα SPM, ολόκληρο το τμήμα του άξονα δεν λειτουργεί. Το CNC παράγει συναγερμούς ατράκτου και το μηχάνημα δεν μπορεί να εκτελέσει εργασίες κοπής, ακόμα κι αν η βαθμίδα ισχύος του άξονα και ο κινητήρας είναι φυσικά άθικτα. Η αντικατάσταση της πλακέτας ελέγχου διατηρώντας τη λειτουργική βαθμίδα ισχύος είναι η διαδρομή συντήρησης σε επίπεδο εξαρτήματος που αποφεύγει την αντικατάσταση ολόκληρης της μονάδας SPM.

Βασικές Προδιαγραφές

Υπηρεσία σε επίπεδο πίνακα — Τι επιτρέπει αυτό

Η μονάδα SPM περιέχει δύο χωριζόμενα στρώματα πλακέτας: το PCB ελέγχου (A20B-2100-0801) και την πλακέτα καλωδίωσης/τροφοδοσίας που συνδέεται με τα τρανζίστορ ισχύος του κινητήρα του άξονα. Αυτές οι δύο πλακέτες αποτυγχάνουν μέσω διαφορετικών μηχανισμών και μπορούν να συντηρηθούν ανεξάρτητα.

Οι συναγερμοί του πίνακα ελέγχου — σφάλματα επικοινωνίας, αστοχίες αρχικοποίησης, κωδικοί συναγερμού άξονα που υποδεικνύουν ότι το λογισμικό μονάδας δίσκου ή η επεξεργασία σχολίων απέτυχε — δείχνουν στο A20B-2100-0801. Συναγερμοί πλακέτας ισχύος — υπερένταση τρανζίστορ, απώλεια φάσης, σφάλμα διαύλου — δείχνουν προς την πλακέτα καλωδίωσης/τροφοδοσίας.

Η αναγνώριση της πλακέτας που φέρει το σφάλμα πριν από την παραγγελία, αποφεύγει την περιττή αντικατάσταση ενός υγιούς εξαρτήματος. Ένα σφάλμα κάρτας ελέγχου εμφανίζεται ως κωδικοί συναγερμού άξονα κατά την εκκίνηση ή μη φυσιολογική συμπεριφορά του άξονα που δεν μπορεί να επιλυθεί με επιθεώρηση κινητήρα ή καλωδίου.

FAQ

Ε1: Τι είναι το A20B-2100-0801 και ποιος είναι ο ρόλος του στο σύστημα ατράκτου;

Είναι το PCB ελέγχου μέσα στον ενισχυτή άξονα της σειράς SPM της FANUC. Χειρίζεται τον βρόχο ελέγχου ταχύτητας και ροπής άξονα, επεξεργάζεται την ανάδραση κωδικοποιητή, παράγει εντολές PWM στα τρανζίστορ ισχύος και διαχειρίζεται τους συναγερμούς του άξονα. Όταν αυτή η πλακέτα αποτύχει, η μονάδα SPM δεν μπορεί να ελέγξει τον άξονα ακόμα κι αν το στάδιο ισχύος και ο κινητήρας είναι υγιείς.

Ε2: Πώς διακρίνεται ένα σφάλμα PCB ελέγχου από ένα σφάλμα σταδίου ισχύος του άξονα;

Τα σφάλματα της πλακέτας ελέγχου παράγουν τυπικά κωδικούς συναγερμού ατράκτου που επιμένουν μετά την επιβεβαίωση της κατάστασης περιέλιξης του κινητήρα και την ακεραιότητα του καλωδίου του κωδικοποιητή. Τα σφάλματα σταδίου ισχύος προκαλούν υπερένταση, συναγερμούς IPM τρανζίστορ ή σφάλματα διαύλου που εμφανίζονται ανεξάρτητα από τη σύνδεση του κινητήρα. Εάν ο συναγερμός του άξονα εμφανιστεί με τον κινητήρα αποσυνδεδεμένο, το σφάλμα είναι στην κάρτα ελέγχου και όχι στον κινητήρα ή στο καλώδιο.

Ε3: Η αντικατάσταση του A20B-2100-0801 απαιτεί εκ νέου εισαγωγή της παραμέτρου του άξονα;

Οι παράμετροι του κινητήρα του άξονα αποθηκεύονται στη SRAM του ελεγκτή CNC και όχι στο PCB ελέγχου του ενισχυτή άξονα. Για αντικατάσταση σανίδας παρόμοια με παρόμοια, οι παράμετροι του άξονα δεν επηρεάζονται. Βεβαιωθείτε ότι οι παράμετροι τύπου κινητήρα ατράκτου έχουν ρυθμιστεί σωστά στο CNC μετά την εγκατάσταση και επιβεβαιώστε την κανονική λειτουργία του άξονα σε μειωμένη ταχύτητα πριν επιστρέψετε στην παραγωγή.

Ε4: Τι πρέπει να ελεγχθεί σε ένα μεταχειρισμένο A20B-2100-0801 πριν από την εγκατάσταση;

Επιθεωρήστε την πλακέτα για ζημιές σε εξαρτήματα, καμένες περιοχές ή διογκωμένους πυκνωτές. Ελέγξτε όλες τις ακίδες σύνδεσης για διάβρωση ή φυσική ζημιά. Επιβεβαιώστε ότι ο προμηθευτής έχει δοκιμάσει λειτουργικά την πλακέτα σε μια ενεργή μονάδα SPM με κινητήρα ατράκτου υπό φορτίο — η δοκιμή ενεργοποίησης πάγκου χωρίς φορτίο κινητήρα δεν επαληθεύει την απόδοση του βρόχου ελέγχου υπό συνθήκες λειτουργίας.

Ε5: Από πού προέρχεται το A20B-2100-0801 μετά τη διακοπή;

Μέσω της δευτερογενούς αγοράς FANUC SPM — ειδικοί εξαρτημάτων ενισχυτή άξονα CNC και παλαιοί αντιπρόσωποι ανταλλακτικών FANUC. Επιβεβαιώστε το A20B-2100-0801 ειδικά από την ετικέτα της πλακέτας. Οι μονάδες SPM εξυπηρετούν διαφορετικές κατηγορίες ισχύος άξονα. Οι παρακείμενες παραλλαγές A20B-2100 εξυπηρετούν διαφορετικές διαμορφώσεις SPM και δεν είναι εναλλάξιμες.
