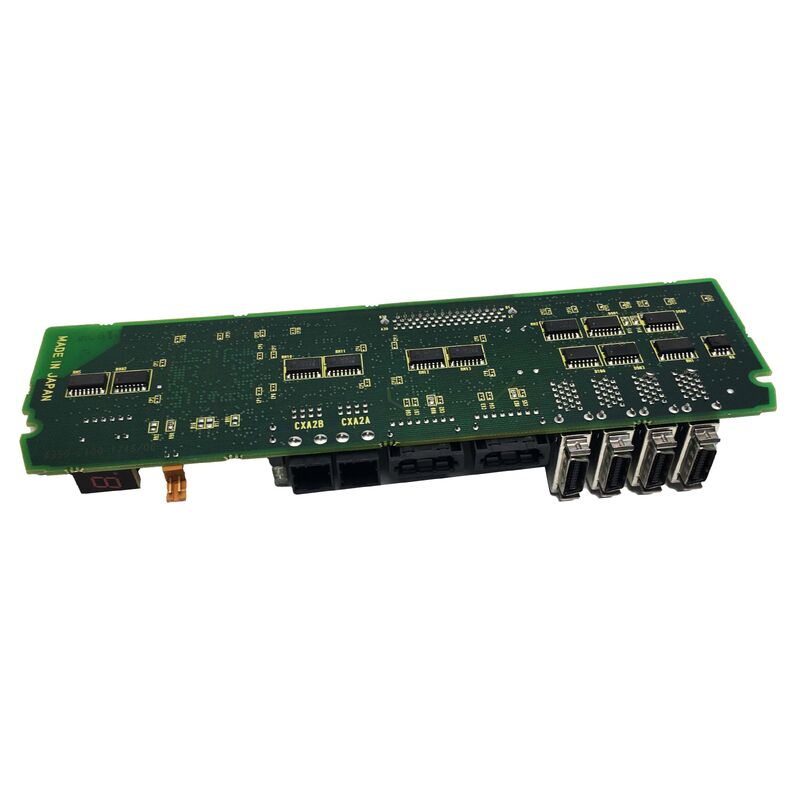

A20B-2100-0541∙ FANUC Alpha SVM2 FSSB PCB διπλού άξονα ελέγχου A06B-6096-H2xx / HRV3 / LCD Display / Supersedes A20B-2100-0251

Η σειρά SVM2 FSSB με διπλό άξονα ̇ δύο άξονες, μία μονάδα

Το FANUC Alpha SVM2 (A06B-6096-H2xx) είναι το διπλό άξονα ενσωματωμένο σερβο ενισχυτή που ελέγχει δύο ανεξάρτητους σερβοάξονες από ένα περίβλημα πλάτους 60 mm. Η πλήρης σειρά προϊόντων SVM2 FSSB:

ΗΤο A20B-2100-0541 είναι το κοινό PCB ελέγχου για όλα αυτά τα μοντέλα SVM2 FSSB∆ιαφορετικά συστήματα ηλεκτρονικού κυλίνδρου

Βασικές προδιαγραφές

HRV3 και οθόνη LCD

HRV3:Το εγχειρίδιο συντήρησης της GE Fanuc Alpha διευκρινίζει: "Όταν χρησιμοποιείτε το HRV3, χρησιμοποιήστε το PCB A20B-2100-054X." Η οικογένεια 054x παρέχει HRV3 υψηλής ταχύτητας ρεύμα ∆ ∆ στενότερη σφιξιμότητα και ταχύτερη ανταπόκριση για εφαρμογές ακριβούς διαμόρφωσης.

Εικονική οθόνη LCD:A front-face LCD shows operational status codes and alarm numbers directly at the drive module — useful in cabinets with multiple SVM2 modules for immediate fault identification without navigating CNC alarm menus.

Φυτίλια Daito LM:Μια αυτο-αναπροσαρμοζόμενη ασφάλεια Daito LM προστατεύει την τροφοδοσία ελέγχου 24V.Ελέγξτε πρώτα αυτή την ασφάλεια. Μια βλάβη καλωδίωσης 24V μπορεί να την ενεργοποιήσει χωρίς να βλάψει την πλακέτα..

Σενάρια εφαρμογής

Συναγερμός SVM2-20/20:Ένα FANUC Alpha SVM2-20/20 (H203) αναπτύσσει συναγερμούς επικοινωνίας FSSB. Ο πίνακας καλωδίωσης είναι άθικτος.

Εναλλακτικό ντουλάπι πολυ-SVM2:Ένα μηχανικό ντουλάπι τρέχει πολλαπλές μονάδες SVM2 σε διαφορετικές τάσεις ρεύματος.

Γενικές ερωτήσεις

Ερώτηση 1: Μπορεί η A20B-2100-0541 να αντικαταστήσει άμεσα την A20B-2100-0251;

Το 0251 είναι η παλαιότερη προδιαγραφή, το 0541 είναι η τρέχουσα προδιαγραφή.Βεβαιωθείτε από το εγχειρίδιο συντήρησης FANUC Alpha ότι δεν απαιτείται ενημέρωση της πλακέτας καλωδίωσης κατά την τοποθέτηση της επικαιροποιημένης πλακέτας ελέγχου.

Ε2: Η αντικατάσταση του A20B-2100-0541 απαιτεί αλλαγές στις παραμέτρους του servo;

Οι παραμέτροι του servo βρίσκονται στην κύρια μνήμη του CNC. Μετά την τοποθέτηση της αντικατάστασης, ο CNC αποκαθιστά την επικοινωνία FSSB και εφαρμόζει τις υπάρχουσες παραμέτρους στους δύο άξονες αυτόματα.

Ε3: Ποιους κωδικούς συναγερμού εμφανίζει το LCD SVM2 για σφάλματα IPM;

Οι κωδικοί συναγερμού IPM ειδικού άξονα περιλαμβάνουν: συναγερμός IPM άξονα L (κωδικός 8), συναγερμός IPM άξονα M (κωδικός 9), συναγερμός IPM L+M (κωδικός b) κλπ.Αυτοί οι κωδικοί είναι ορατοί στο μπροστινό LCD του A20B-2100-0541 προσδιορίζοντας ποιος από τους δύο άξονες προκάλεσε το σφάλμα χωρίς να συμβουλεύεται την οθόνη συναγερμού CNC.

Ε: Τι είναι η ασφάλεια Daito LM στην A20B-2100-0541;

Αν η μονάδα οδήγησης δεν εμφανίζει καμία δραστηριότητα LED/LCD μετά από ένα συμβάν υπερχείλισης καλωδίωσης, ελέγξτε την ασφάλεια Daito πριν αντικαταστήσετε το PCB.Διόρθωσε πρώτα το σφάλμα της καλωδίωσης 24V.Η ασφάλεια επαναλαμβάνεται μετά την εξάλειψη της βλάβης.
