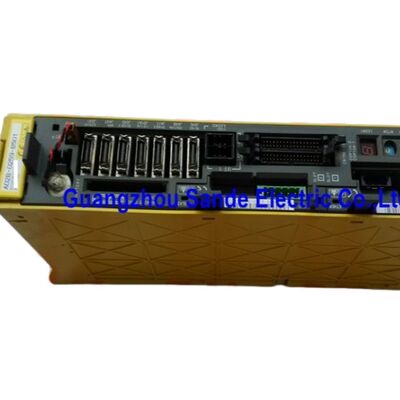

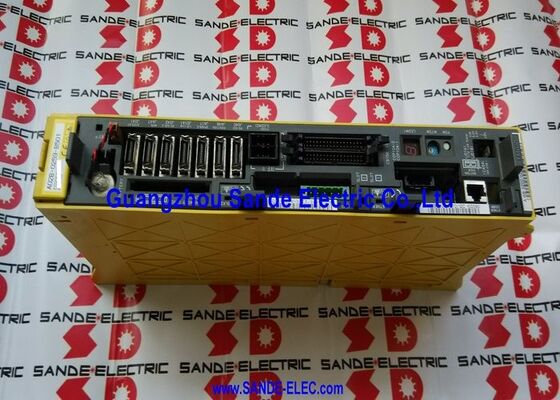

Μονάδα Ενισχυτή Σερβοκινητήρα Fanuc A06B-6096-H101#H A06B6096H101#H A06B-6096-H101#H

Fanuc A06B-6096-H101#H | Ενότητα Ενισχυτή Σερβοκινητήρα Alpha — SVM1-12, Μονοαξονική, Οπτική Ινική FSSB, 283–325V / 0.75kW, 3.0A / 230V Έξοδος

Επισκόπηση

Το Fanuc A06B-6096-H101#H είναι η παραλλαγή SVM1-12 στην σειρά ενισχυτών σερβοκινητήρων alpha FSSB της Fanuc A06B-6096 — η ενότητα εισαγωγικού επιπέδου μονού άξονα σε αυτήν την οικογένεια, με ονομαστική συνεχή έξοδο 3.0A από είσοδο DC bus 0.75kW.

Ο πλήρης αριθμός εξαρτήματος A06B-6096-H101#H είναι ο τρόπος με τον οποίο η Fanuc αναγνωρίζει αυτήν τη συγκεκριμένη παραλλαγή υλικού της ενότητας H101, όπου το το επίθημα #H υποδηλώνει μια συγκεκριμένη αναθεώρηση πλακέτας ελέγχου PCB και διαμόρφωση επιλογών που την διακρίνει από τη βασική H101 σε συγκεκριμένες εγκαταστάσεις μηχανών.

Κατά την προμήθεια αντικατάστασης, ο πλήρης αριθμός εξαρτήματος, συμπεριλαμβανομένου του επιθήματος #H, πρέπει να ταιριάζει, καθώς διαφορετικές παραλλαγές επιθημάτων ενδέχεται να φέρουν διαφορετικές διαμορφώσεις PCB ή καταστάσεις SRAM λογισμικού που είναι ειδικές για την αρχική κατασκευή του μηχανήματος.

Ως SVM1-12, αυτή η ενότητα καταλαμβάνει την μικρότερη κατηγορία ρεύματος στην οικογένεια SVM FSSB A06B-6096.

Ενώ οι μεγαλύτερες ενότητες SVM alpha χειρίζονται τους κύριους άξονες κατεργασίας — τους άξονες X/Y/Z που φέρουν τις δυνάμεις κοπής και τα φορτία αδράνειας της παραγωγικής εργασίας — η SVM1-12 επιλέγεται για βοηθητικές λειτουργίες άξονα όπου ο κινητήρας είναι μικρός, το φορτίο είναι ελαφρύ και η ακρίβεια τοποθέτησης αντί για συνεχή υψηλή ροπή είναι η κύρια απαίτηση.

Μικροί περιστροφικοί πίνακες, μονάδες προσανατολισμού άξονα C σε κέντρα περιστροφής, άξονες ευρετηρίασης γεμιστήρων εργαλείων και βοηθητικά στάδια τοποθέτησης είναι όλες φυσικές εφαρμογές για το εύρος εξόδου 3.0A της SVM1-12.

Η διεπαφή οπτικής ίνας FSSB (Fanuc Serial Servo Bus) συνδέει αυτήν την ενότητα στον δακτύλιο επικοινωνίας σερβοκινητήρων του CNC i-series, μαζί με οποιεσδήποτε άλλες ενότητες SVM εξοπλισμένες με FSSB στην ίδια στοίβα οδηγών.

Αυτή η αρχιτεκτονική βασισμένη σε δακτύλιο είναι το βασικό πλεονέκτημα της σειράς A06B-6096 έναντι της παλαιότερης σειράς PWM A06B-6079: μια αλυσίδα καλωδίων οπτικής ίνας αντικαθιστά τα μεμονωμένα καλώδια PWM που συνέδεαν κάθε άξονα ανεξάρτητα με το CNC, μειώνοντας την πολυπλοκότητα της καλωδίωσης του ντουλαπιού και παρέχοντας ανοσία στον θόρυβο μέσω του οπτικού μέσου.

Βασικές Προδιαγραφές

Το Επίθημα #H — Τι Σημαίνει για Παραγγελία και Αντικατάσταση

Στο σύστημα αρίθμησης εξαρτημάτων των ενισχυτών σερβοκινητήρων της Fanuc, το επίθημα μετά τον αριθμό δειγμάτων (#) αναγνωρίζει μια συγκεκριμένη διαμόρφωση υλικού ή λογισμικού εντός της βασικής ενότητας. Για το A06B-6096-H101#H, αυτό το επίθημα υποδηλώνει μια συγκεκριμένη κατάσταση αναθεώρησης PCB υλικού — ο συγκεκριμένος συνδυασμός αναθεώρησης πλακέτας καλωδίωσης, έκδοσης πλακέτας ελέγχου και οποιουδήποτε υλικολογισμικού που βρίσκεται σε SRAM — που καθορίστηκε για μια δεδομένη κατασκευή μηχανής ή περίοδο παραγωγής.

Κατά την αντικατάσταση ενός ελαττωματικού A06B-6096-H101#H σε ένα μηχάνημα, η σωστή προσέγγιση είναι να ταιριάξετε τον πλήρη αριθμό εξαρτήματος, συμπεριλαμβανομένου του επιθήματος #H.

Η βασική ενότητα (χωρίς το επίθημα, ή με διαφορετικό επίθημα) φέρει τις ίδιες ηλεκτρικές ονομασίες και εκτελεί τις ίδιες λειτουργίες ελέγχου σερβοκινητήρα, αλλά μπορεί να φέρει διαφορετική αναθεώρηση πλακέτας ελέγχου ή διαμόρφωση SRAM.

Στα περισσότερα σενάρια αντικατάστασης, αυτή η διαφορά είναι μικρή και αόρατη στη λειτουργία του μηχανήματος, αλλά για μηχανήματα με συγκεκριμένες λειτουργίες σερβοκινητήρα που εξαρτώνται από το λογισμικό ή για εγκαταστάσεις όπου ο αρχικός προμηθευτής καθορίζει το ακριβές επίθημα, το #H πρέπει να καθορίζεται κατά την παραγγελία.

Ορισμένοι πάροχοι υπηρεσιών απαιτούν μια επιστρέψιμη προκαταβολή SRAM όταν η ενημέρωση λογισμικού που είναι ειδική για αυτήν την αναθεώρηση επιθήματος πρέπει να φορτωθεί στην ενότητα αντικατάστασης.

Συμβατότητα Κινητήρων SVM1-12 — Κλάση α1 και α2

Ο κινητήρας α1/3000 παράγει 1N·m συνεχούς ροπής στην ονομαστική του ταχύτητα 3000rpm, καταναλώνοντας ονομαστικό ρεύμα άνετα εντός της συνεχούς ονομαστικής τιμής 3.0A της SVM1-12.

Ο α2/2000 ανεβαίνει στα 2N·m συνεχούς στα 2000rpm — ακόμα πολύ εντός του ορίου των 3.0A.

Αυτοί είναι οι δύο τυπικοί κινητήρες-συνεργάτες για την SVM1-12 στον οδηγό επιλογής κινητήρων του συστήματος alpha της Fanuc, επιλεγμένοι για εφαρμογές όπου η γρήγορη απόκριση τοποθέτησης έχει μεγαλύτερη σημασία από τη συνεχή υψηλή δύναμη.

Με μόνο 0.75kW εισόδου από το DC bus, η SVM1-12 συμβάλλει αμελητέα στον συνολικό υπολογισμό ζήτησης PSM σε οποιαδήποτε στοίβα οδηγών πολλαπλών ενοτήτων.

Ένα μηχάνημα που προσθέτει μια SVM1-12 σε μια υπάρχουσα εγκατάσταση μεγαλύτερων ενοτήτων SVM αλλάζει ελάχιστα το φορτίο PSM — η είσοδος 0.75kW είναι η ελάχιστη συμβολή οποιασδήποτε ενότητας SVM alpha στη σειρά.

Θέση Δακτυλίου FSSB και Ενσωμάτωση CNC

Το A06B-6096-H101#H συνδέεται στον δακτύλιο FSSB μέσω της εισόδου COP10A (οπτική ίνα από την προηγούμενη ενότητα ή το CNC) και της εξόδου COP10B (στην επόμενη ενότητα ή πίσω στο CNC). Η οθόνη αρχικοποίησης FSSB του CNC αναθέτει τον αριθμό άξονα σε αυτήν την ενότητα με βάση τη φυσική της θέση στον δακτύλιο — αυτός ο αριθμός άξονα συνδέει τον οδηγό με το σύνολο παραμέτρων του CNC για αυτόν τον άξονα.

Κατά την αντικατάσταση της ενότητας, πρέπει να διατηρηθεί η θέση του δακτυλίου, ώστε η ανάθεση του αριθμού άξονα και οι παράμετροι να παραμένουν συνεπείς.

Το στενό προφίλ 60mm επιτρέπει στην SVM1-12 να χωράει δίπλα σε ενότητες SVM μεγαλύτερου πλάτους στην ίδια ράγα οδηγού alpha χωρίς να σπαταλά χώρο στο ντουλάπι.

Σε ένα μηχάνημα τριών αξόνων όπου ένας άξονας είναι η SVM1-12 και οι άλλοι δύο είναι ενότητες SVM 60mm ή ευρύτερες, η H101#H καταλαμβάνει την ελάχιστη δυνατή χωρητικότητα ράγας για τη λειτουργία του άξονά της.

Συχνές Ερωτήσεις

Ε1: Τι ακριβώς προσδιορίζει το επίθημα #H και επηρεάζει την απόδοση της ενότητας;

Το #H προσδιορίζει μια συγκεκριμένη διαμόρφωση αναθεώρησης υλικού του A06B-6096-H101 — κυρίως την αναθεώρηση της πλακέτας ελέγχου PCB και το σχετικό περιεχόμενο SRAM. Η ηλεκτρική απόδοση, οι ονομαστικές τιμές ρεύματος και οι λειτουργίες ελέγχου σερβοκινητήρα είναι πανομοιότυπες με τη βασική H101.

Το #H μπορεί να ενεργοποιεί ή να διαμορφώνει συγκεκριμένες λειτουργίες λογισμικού σερβοκινητήρα σχετικές με την έκδοση CNC του μηχανήματος.

Για τους περισσότερους τυπικούς σκοπούς αντικατάστασης, η παραλλαγή #H είναι λειτουργικά εναλλάξιμη με άλλες παραλλαγές επιθημάτων της H101· ωστόσο, όταν η τεκμηρίωση του μηχανήματος καθορίζει A06B-6096-H101#H, η παραγγελία του ακριβούς επιθήματος είναι η ασφαλέστερη προσέγγιση, ειδικά εάν η ρύθμιση του σερβοκινητήρα του μηχανήματος είναι στενά συνδεδεμένη με τη συγκεκριμένη αναθεώρηση SRAM.

Ε2: Μπορεί το A06B-6096-H101#H να αντικαταστήσει την παλαιότερη ενότητα A06B-6079-H101 (PWM Τύπου A/B);

Όχι — αυτές οι δύο ενότητες μοιράζονται την ονομασία SVM1-12 και πανομοιότυπες ηλεκτρικές ονομασίες (3.0A, 0.75kW, 283–325V) αλλά χρησιμοποιούν εντελώς διαφορετικές διεπαφές CNC.

Το A06B-6096-H101#H επικοινωνεί μέσω οπτικής ίνας FSSB για ελέγχους i-series· το A06B-6079-H101 χρησιμοποιεί PWM Τύπου A ή B για ελέγχους Series 15/16/18/21 μη-i.

Ο φυσικός σύνδεσμος FSSB στην ενότητα #H δεν έχει αντίστοιχο στην έκδοση A06B-6079. Ένα μηχάνημα με διεπαφή άξονα CNC PWM δεν μπορεί να χρησιμοποιήσει την ενότητα FSSB, και αντίστροφα.

Ε3: Ποιοι σερβοκινητήρες alpha ταιριάζουν ειδικά με το A06B-6096-H101#H;

Οι τυπικοί συνδυασμοί κινητήρων για την SVM1-12 στα 3.0A είναι οι α1/3000 (1N·m, 3000rpm) και α2/2000 (2N·m, 2000rpm).

Αυτοί οι κινητήρες alpha μικρού πλαισίου χρησιμοποιούνται σε ελαφρούς άξονες τοποθέτησης — άξονας C σε μικρά κέντρα περιστροφής, προσανατολισμός περιστρεφόμενης κεφαλής εργαλείων, συστήματα ευρετηρίασης μικρών παλετών ή τεμαχίων εργασίας και παρόμοιες εργασίες τοποθέτησης χαμηλής ροπής.

Οι κινητήρες στην κλάση α3 και άνω καταναλώνουν πάνω από 3.0A συνεχώς σε πλήρη ονομαστική ροπή και απαιτούν την SVM1-20 (A06B-6096-H102, 5.9A) ή μεγαλύτερη.

Ε4: Ποιοι συναγερμοί FSSB εμφανίζονται ειδικά σε αυτήν την ενότητα;

Ο συναγερμός L (αποσύνδεση FSSB στο COP10A) υποδεικνύει απώλεια του σήματος εισόδου οπτικής ίνας — ελέγξτε τον σύνδεσμο COP10A και το εισερχόμενο καλώδιο για μόλυνση ή ζημιά. Ο συναγερμός U (αποσύνδεση FSSB στο COP10B) υποδεικνύει πρόβλημα με το τμήμα του δακτυλίου εξόδου — ελέγξτε το COP10B και το καλώδιο προς την επόμενη ενότητα.

Για βλάβες εξόδου σερβοκινητήρα, ο συναγερμός 8 υποδεικνύει υπερένταση άξονα L ή συναγερμό IPM — αποσυνδέστε τα καλώδια του κινητήρα και επαληθεύστε την αντίσταση μόνωσης του κινητήρα (αποδεκτή: αρκετές εκατοντάδες megaohms προς τη γη) πριν καταδικάσετε την ενότητα.

Όλος ο χειρισμός συναγερμών FSSB ακολουθεί την τυπική διαδικασία διάγνωσης συναγερμών σερβοκινητήρων FSSB i-series που ισχύει για τη γενιά CNC του μηχανήματος.

Ε5: Απαιτείται ενημέρωση λογισμικού (SRAM) κατά την τοποθέτηση ενός αντικαταστάτη A06B-6096-H101#H;

Ενδέχεται. Το περιεχόμενο SRAM της πλακέτας ελέγχου αποθηκεύει παραμέτρους λογισμικού σερβοκινητήρα ειδικές για τη διαμόρφωση της ενότητας. Όταν μια ενότητα αντικατάστασης φέρει διαφορετική αναθεώρηση SRAM από την αρχική, η διαδικασία θέσης σε λειτουργία της Fanuc απαιτεί τη φόρτωση του σωστού περιεχομένου SRAM για τη συγκεκριμένη παραλλαγή επιθήματος.

Ορισμένοι πάροχοι υπηρεσιών διατηρούν αυτό το περιεχόμενο SRAM στο απόθεμά τους και περιλαμβάνουν την ενημέρωση ως μέρος της διαδικασίας ανακατασκευής· άλλοι απαιτούν μια επιστρέψιμη προκαταβολή για να καλύψουν την υπηρεσία φόρτωσης SRAM. Πριν από την τοποθέτηση ενός αντικαταστάτη, επιβεβαιώστε με τον πάροχο υπηρεσιών ότι η έκδοση SRAM #H έχει φορτωθεί σωστά και έχει επαληθευτεί στην ενότητα αντικατάστασης πριν από την εγκατάσταση.
