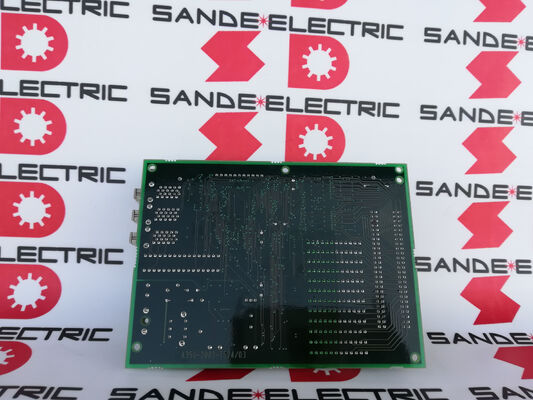

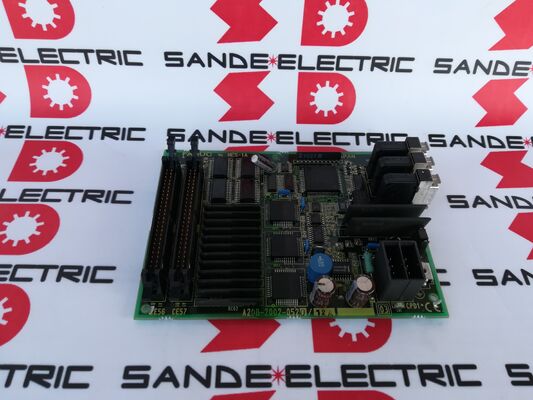

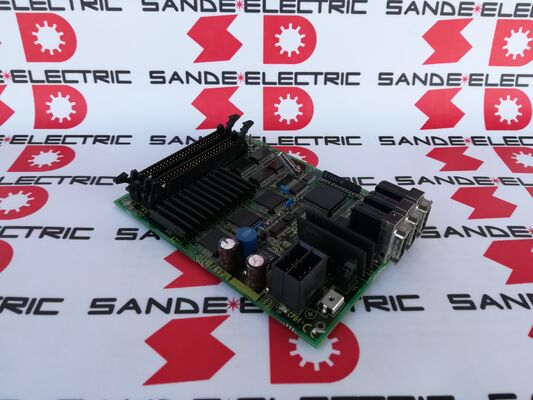

1PC Χρησιμοποιούμενο Πίνακα οδηγού GE Fanuc A20B-2002-0520 Σε καλή κατάσταση A20B20020520 A2OB-2OO2-O52O

A20B-2002-0520 | FANUC Series 16i / 18i Πίνακας χειριστή I/O PCB — 48 DI / 32 DO / Διεπαφή MPG / Πίνακας πίνακα χειριστή

Πίνακας χειριστή I/O — Τι συνδέει αυτή η πλακέτα

Κάθε μηχάνημα CNC έχει έναν πίνακα χειριστή — τη διεπαφή υλικού μεταξύ του χειριστή του μηχανήματος και του CNC. Ο πίνακας χειριστή φέρει:

Είσοδοι (DI = 48):Κουμπιά (έναρξη κύκλου, αναμονή τροφοδοσίας, διακοπή έκτακτης ανάγκης), διακόπτες επιλογής τρόπου λειτουργίας (αυτόματο, MDI, jog, χειρολαβή), παρακάμπτονται περιστροφικοί διακόπτες (feedrate, rapid, ταχύτητα άξονα), κουμπιά κατεύθυνσης jog άξονα και πλήκτρα για συγκεκριμένες λειτουργίες που έχουν εκχωρηθεί από τον κατασκευαστή εργαλειομηχανών.

Έξοδοι (DO = 32):Ενδεικτικές λυχνίες πίνακα, φώτα κατάστασης λειτουργίας (άτρακτο αναμμένο, ψυκτικό υγρό αναμμένο, αναμονή τροφοδοσίας ενεργό, ένδειξη συναγερμού), φωτισμός λειτουργίας ανάδρασης και οποιαδήποτε άλλα σήματα κατάστασης του μηχανήματος οδηγούνται σε ορατές ενδείξεις στο σταθμό χειριστή.

Το A20B-2002-0520 διαβάζει και τις 48 εισόδους διακόπτη και ενεργοποιεί και τις 32 εξόδους λαμπτήρων/ενδεικτών ταυτόχρονα, σχηματίζοντας την πλήρη ηλεκτρική διεπαφή μεταξύ των φυσικών χειριστηρίων του χειριστή και της λογικής σκάλας PMC του CNC.

Βασικές Προδιαγραφές

A20B-2002-0520 vs A20B-2002-0521 — Η διάκριση MPG

Η παραλλαγή 0521 είναι η έκδοση χωρίς τη διεπαφή MPG. Και οι δύο πλακέτες παρέχουν την ίδια χωρητικότητα εισόδου/εξόδου 48 DI / 32 DO για τον πίνακα χειριστή. Η διαφορά είναι ένα χαρακτηριστικό:

A20B-2002-0520:Πιο πλήρως συμπληρωμένο PCB — περιλαμβάνει την υποδοχή MPG και το σχετικό κύκλωμα διασύνδεσης. Η σωστή πλακέτα για πίνακες χειριστή όπου ένας ηλεκτρονικός χειροτροχός συνδέεται με το CNC.

A20B-2002-0521:Λιγότερο κατοικημένο — το τμήμα σύνδεσης MPG απουσιάζει. Χρησιμοποιείται όταν δεν έχει τοποθετηθεί MPG στον πίνακα χειριστή του μηχανήματος ή όταν το MPG συνδέεται μέσω ξεχωριστής διεπαφής και όχι μέσω της πλακέτας I/O του πίνακα χειριστή.

Η τοποθέτηση ενός A20B-2002-0521 σε μηχάνημα που χρησιμοποιεί MPG έχει ως αποτέλεσμα τη μη λειτουργία του χειροτροχού — τα σήματα MPG δεν έχουν διεπαφή για σύνδεση. Ελέγχετε πάντα ποια παραλλαγή έχει εγκατασταθεί πριν παραγγείλετε μια αντικατάσταση.

Σενάρια εφαρμογής

Σφάλμα πλακέτας πίνακα χειριστή στη σειρά 18i:Ένα κέντρο κατεργασίας με έλεγχο FANUC 18i αναπτύσσει ακανόνιστη συμπεριφορά του πίνακα χειριστή — ορισμένα κουμπιά δεν ανταποκρίνονται, ορισμένες ενδεικτικές λυχνίες δεν ανάβουν όπως αναμένεται. Η πλακέτα του πίνακα χειριστή A20B-2002-0520 αναγνωρίζεται ως η πηγή σφάλματος. Η αντικατάσταση επαναφέρει την πλήρη λειτουργία I/O του πίνακα χειριστή.

Μη λειτουργία MPG μετά από συντήρηση:Μετά από συντήρηση σε πίνακα χειριστή, ο ηλεκτρονικός χειροτροχός σταματά να λειτουργεί. Η έρευνα επιβεβαιώνει ότι η υποδοχή MPG στο A20B-2002-0520 έχει καταστραφεί. Η αντικατάσταση πλακέτας αποκαθιστά τη λειτουργία MPG.

Αναβάθμιση μηχανήματος:Ένας παλαιότερος πίνακας χειριστή με περιορισμένη είσοδο/έξοδο έχει αναβαθμιστεί με νέο σχεδιασμό πίνακα που απαιτεί 48 DI και 32 DO. Το A20B-2002-0520 παρέχει τη σωστή μέτρηση I/O με υποστήριξη MPG για τον αναβαθμισμένο πίνακα.

FAQ

Ε1: Πώς συνδέεται το A20B-2002-0520 στο σύστημα CNC FANUC;

Το A20B-2002-0520 συνδέεται με το FANUC CNC μέσω της σύνδεσης I/O υψηλής ταχύτητας — μια σειριακή διεπαφή επικοινωνίας που μεταφέρει όλα τα δεδομένα εισόδου και εξόδου του πίνακα χειριστή μεταξύ της πλακέτας και του PMC του CNC. Το καλώδιο I/O Link συνδέεται από τον σύνδεσμο I/O Link της πλακέτας στο κανάλι I/O Link του CNC. Η λογική σκάλας PMC του CNC απευθύνεται στις 48 εισόδους και 32 εξόδους μέσω των εκχωρημένων διευθύνσεων σύνδεσης I/O.

Ε2: Μπορεί το A20B-2002-0520 να χρησιμοποιηθεί με χειριστήρια Series 16i-B ή 18i-B, όχι μόνο με 16i-A;

Το A20B-2002-0520 έχει επιβεβαιωθεί για χρήση σε όλη την οικογένεια CNC της σειράς FANUC, συμπεριλαμβανομένων των παραλλαγών της σειράς 16i και 18i. Η πλακέτα επικοινωνεί μέσω του πρωτοκόλλου I/O Link, το οποίο είναι συνεπές σε όλες τις γενιές CNC της σειράς i. Επιβεβαιώστε τη διεύθυνση σύνδεσης I/O από τις παραμέτρους διαμόρφωσης I/O του CNC για να διασφαλίσετε ότι οι είσοδοι και οι έξοδοι της πλακέτας αντιστοιχίζονται σωστά στο PMC.

Ε3: Τι συμβαίνει εάν χρειάζονται περισσότερες από 48 είσοδοι ή 32 έξοδοι για τον πίνακα χειριστή;

Η χωρητικότητα 48 DI / 32 DO ενός μόνο A20B-2002-0520 καλύπτει τις περισσότερες τυπικές διαμορφώσεις πίνακα χειριστή εργαλειομηχανών. Για μεγαλύτερους πίνακες χειριστή που απαιτούν περισσότερες από 48 εισόδους ή 32 εξόδους, μπορεί να προστεθεί μια δεύτερη πλακέτα I/O στο σύστημα — η σύνδεση I/O υποστηρίζει πολλαπλές πλακέτες σε διαμόρφωση αλυσίδας. Κάθε πρόσθετη πλακέτα προσθέτει το δικό της πλήθος DI/DO στο συνολικό διαθέσιμο I/O πίνακα χειριστή του συστήματος.

Ε4: Το MPG στο A20B-2002-0520 υποστηρίζει περισσότερους από έναν χειροτροχούς;

Η διεπαφή MPG της πλακέτας εισόδου/εξόδου του πίνακα χειριστή FANUC συνήθως υποστηρίζει σύνδεση έως και τριών μονάδων MPG (Manual Pulse Generator) ταυτόχρονα — επιτρέποντας τη σύνδεση τριών χωριστών χειροτροχών σε μία πλακέτα. Αυτό είναι χρήσιμο για μεγάλες εργαλειομηχανές όπου οι χειροτροχοί είναι τοποθετημένοι σε πολλαπλούς σταθμούς χειριστή ή άξονες. Το ενεργό MPG επιλέγεται μέσω των ρυθμίσεων λειτουργίας του CNC ή μέσω του διακόπτη του πίνακα χειριστή.

Ε5: Τι πρέπει να δημιουργηθεί αντίγραφο ασφαλείας πριν από την αντικατάσταση του A20B-2002-0520;

Το A20B-2002-0520 δεν αποθηκεύει παραμέτρους CNC — είναι μια καθαρή πλακέτα διασύνδεσης I/O. Δεν απαιτείται συγκεκριμένο αντίγραφο ασφαλείας πριν από την αντικατάσταση αυτής της πλακέτας. Ωστόσο, ως γενική προφύλαξη πριν από οποιαδήποτε συντήρηση CNC, δημιουργήστε αντίγραφα ασφαλείας των περιεχομένων SRAM του CNC (παράμετροι, προγράμματα, δεδομένα εργαλείων) και το πρόγραμμα σκάλας PMC. Αφού τοποθετήσετε την ανταλλακτική πλακέτα, επαληθεύστε όλες τις λειτουργίες του πίνακα χειριστή — αποκρίσεις κουμπιών, ενδεικτικές λυχνίες και λειτουργία χειροτροχού — πριν επιστρέψετε το μηχάνημα στην παραγωγή.
