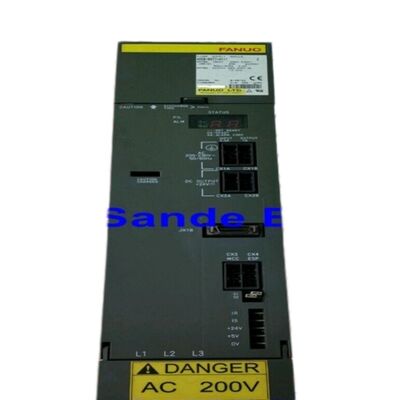

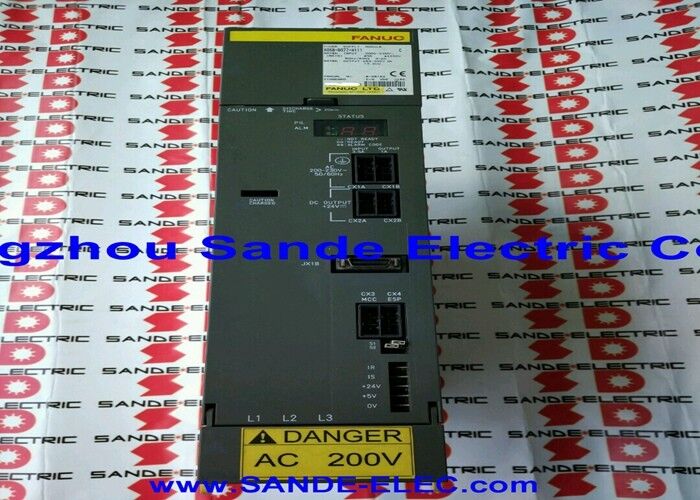

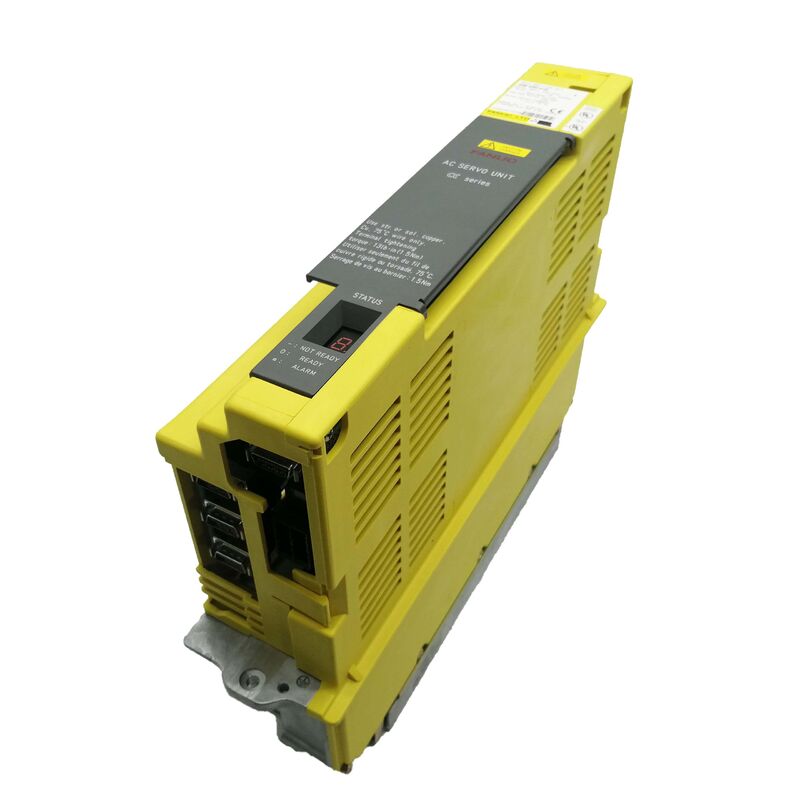

Μονάδα Ενισχυτή Σερβο Fanuc A06B-6089-H101 A06B6089H101 A06B-6089-H101

Fanuc A06B-6089-H101 | Μονάδα Ενισχυτή Σερβοκινητήρα Alpha — SVU1-12, Μονοαξονική, Είσοδος 200–230VAC, Έξοδος 3.0A / 230V, Τύπος PWM A/B, Ενσωματωμένο Τροφοδοτικό

Επισκόπηση

Το Fanuc A06B-6089-H101 είναι το SVU1-12 — η βασική, μικρότερη μονοαξονική μονάδα της σειράς ενισχυτών σερβοκινητήρων alpha (SVU) της Fanuc, με ονομαστική συνεχή έξοδο 3.0A στον μοναδικό άξονα L από τριφασική είσοδο 200–230VAC.

Ως το μικρότερο SVU της σειράς, καταλαμβάνει μια μοναδική θέση: εξυπηρετεί τους ελαφρύτερους σερβοκινητήρες alpha σε εφαρμογές όπου προτιμάται μια αυτόνομη αρχιτεκτονική κίνησης έναντι του συστήματος μονάδων SVM/PSM, αλλά η ζήτηση ρεύματος του κινητήρα βρίσκεται στο κατώτερο άκρο της γκάμας κινητήρων alpha.

Το πλεονέκτημα της αρχιτεκτονικής SVU έναντι του συστήματος μονάδων SVM είναι η αυτονομία.

Το SVU1-12 αντλεί τριφασικό AC απευθείας από την ηλεκτρική διανομή του μηχανήματος, παράγει τη δική του εσωτερική γραμμή DC, οδηγεί τον κινητήρα και συνδέεται με το CNC μέσω ενός μόνο καλωδίου PWM — χωρίς να απαιτείται κοινόχρηστο PSM και η σχετική υποδομή γραμμής DC.

Αυτό καθιστά το SVU1-12 κατάλληλο για εγκαταστάσεις απομακρυσμένων αξόνων, κατανεμημένες διατάξεις μηχανημάτων και σχεδιασμούς μηχανημάτων όπου ένας μοναδικός άξονας ελαφριάς χρήσης πρέπει να τοποθετηθεί ξεχωριστά από το κύριο ντουλάπι κίνησης.

Η ονομαστική έξοδος 3.0A τοποθετεί το SVU1-12 στο ίδιο επίπεδο ρεύματος με τη μονάδα ράγας SVM1-12 (A06B-6079-H101) — η αρχιτεκτονική διαφορά είναι το ενσωματωμένο τροφοδοτικό του SVU έναντι της εξάρτησης του SVM από κοινόχρηστη γραμμή.

Η κατηγορία κινητήρων που εξυπηρετείται και από τα δύο είναι η ίδια: α1/3000 (1N·m, 3000rpm) και α2/2000 (2N·m, 2000rpm) ως τα τυπικά συνοδευτικά, με το ονομαστικό ρεύμα του A06B-6089-H101 να παρέχει την κατάλληλη συνεχή κίνηση για αυτούς τους κινητήρες.

Τόσο η διεπαφή PWM Τύπου Α όσο και Τύπου Β υποστηρίζονται στην ίδια μονάδα — η λειτουργία διεπαφής επιλέγεται με διακόπτη στην μπροστινή πλευρά του SVU1-12.

Αυτή η δυνατότητα διπλής διεπαφής δίνει στο A06B-6089-H101 ευρύτερη συμβατότητα CNC από τις μονάδες ειδικού τύπου: εξυπηρετεί μηχανήματα που χρησιμοποιούν ελέγχους Σειράς 0-C, 15A, 16A, 18A (Τύπος Α) και εξυπηρετεί εξίσου μηχανήματα με ελέγχους Σειράς 0-D, 0-MD, 16B, 18B, 21B (Τύπος Β), καθιστώντας το ένα ευέλικτο εφεδρικό μονάδας για διαφορετικές γενιές μηχανημάτων.

Βασικές Προδιαγραφές

Ιεραρχία Σειράς A06B-6089 SVU1-12

Η σειρά SVU A06B-6089 ανεβαίνει από το SVU1-12 (H101, 3.0A) στο SVU1-20 (H102, 5.9A), μετά στο SVU1-40 (H104, 12.5A), SVU1-80 (H105, 18.7A) και SVU1-130 (H106, 52.2A). Το H101 είναι το κατώτερο όριο αυτής της γκάμας — η ελάχιστη αυτόνομη μονάδα κίνησης σερβοκινητήρα alpha που διατίθεται.

Ενώ τα SVU1-80 και SVU1-130 κινούν βαριούς άξονες μηχανημάτων με φορτία υψηλής αδράνειας, το SVU1-12 χειρίζεται εφαρμογές όπου η ροπή και η ταχύτητα του κινητήρα είναι μέτριες, αλλά προτιμάται μια αυτόνομη αρχιτεκτονική.

Οι δύο πλακέτες PCB στο εσωτερικό του H101 — η πλακέτα καλωδίωσης A16B-2202-0950 και η πλακέτα ελέγχου A20B-2002-0030 — δεν πωλούνται ξεχωριστά.

Η πλήρης αντικατάσταση της μονάδας είναι η τυπική προσέγγιση αντικατάστασης. Τα διαθέσιμα προς επισκευή εξαρτήματα περιλαμβάνουν τις ασφάλειες, την εσωτερική μπαταρία για εφεδρική λειτουργία απόλυτου κωδικοποιητή και τα τρανζίστορ για εξειδικευμένες επισκευές σε επίπεδο εξαρτήματος.

Ενσωματωμένο Τροφοδοτικό — Αρχές Αυτόνομης Λειτουργίας

Το εσωτερικό τμήμα μετατροπέα AC-σε-DC του SVU1-12 χειρίζεται τη μετατροπή του τριφασικού AC 200–230V στην εσωτερική γραμμή DC που τροφοδοτεί τα τρανζίστορ του σταδίου εξόδου. Αυτή η εσωτερική γραμμή δημιουργείται εντός του περιβλήματος του SVU από την τριφασική παροχή AC που συνδέεται στους ακροδέκτες εισόδου του — δεν απαιτείται ή παρέχεται σύνδεση με κανένα εξωτερικό PSM.

Με ονομαστική έξοδο 3.0A, τα εσωτερικά ηλεκτρονικά ισχύος του SVU1-12 είναι ελαφρώς φορτωμένα σε απόλυτους όρους.

Η θερμότητα που παράγεται από το στάδιο εξόδου στα 3.0A είναι μέτρια, και η θερμική διαχείριση της μονάδας την χειρίζεται εντός του ονομαστικού εύρους θερμοκρασίας λειτουργίας περιβάλλοντος 0°C έως 55°C.

Αυτή η θερμική αυτονομία στο επίπεδο ρεύματος 3.0A σημαίνει ότι το SVU1-12 μπορεί να εγκατασταθεί σε συμπαγείς περιβλήματα ή θέσεις τοποθέτησης που θα προκαλούσαν δυσκολία σε μονάδες SVU υψηλότερου ρεύματος με μεγαλύτερες απαιτήσεις ψύκτρας.

Επιλογή Διεπαφής Τύπου Α και Τύπου Β

Σε αντίθεση με τις μονάδες SVM A06B-6079 μονής διεπαφής (που είναι αφιερωμένες είτε στον Τύπο Α είτε στον Τύπο Β), το SVU A06B-6089-H101 υποστηρίζει και τους δύο τύπους διεπαφής μέσω ρύθμισης διακόπτη στην μπροστινή πλευρά.

Αυτό είναι ένα σημαντικό πρακτικό πλεονέκτημα για τα αποθέματα σέρβις: μία μονάδα H101 μπορεί να αντικαταστήσει αποτυχημένες μονάδες σε μηχανήματα Τύπου Α και Τύπου Β — υπό την προϋπόθεση ότι ο διακόπτης έχει ρυθμιστεί στη σωστή λειτουργία πριν από την εγκατάσταση.

Η ρύθμιση του διακόπτη στη λανθασμένη λειτουργία διεπαφής προκαλεί τον χαρακτηριστικό συναγερμό VRDY OFF κατά την εκκίνηση, όπου το σήμα ετοιμότητας κίνησης του CNC δεν μπορεί να δημιουργηθεί.

Αυτός ο συναγερμός εκκαθαρίζεται αμέσως μετά τη διόρθωση της ρύθμισης του διακόπτη και την επανεκκίνηση — υποδεικνύει ασυμφωνία διαμόρφωσης, όχι βλάβη της μονάδας.

Για μηχανήματα όπου ο διακόπτης πρέπει να ρυθμιστεί πριν από την εγκατάσταση, επιβεβαιώστε τον τύπο διεπαφής CNC του μηχανήματος από την ηλεκτρική τεκμηρίωση του μηχανήματος πριν τοποθετήσετε τη μονάδα αντικατάστασης.

Συχνές Ερωτήσεις

Ε1: Το A06B-6089-H101 περιγράφεται ως το "μικρότερο" SVU alpha — τι κινητήρα κινεί;

Η ονομαστική έξοδος 3.0A ταιριάζει με τους κινητήρες alpha α1/3000 και α2/2000 — τους ελαφρύτερους σερβοκινητήρες AC στην τυπική γκάμα alpha της Fanuc.

Το α1/3000 παράγει συνεχή ροπή 1N·m σε ονομαστική ταχύτητα 3000rpm. το α2/2000 παράγει 2N·m συνεχή στα 2000rpm.

Και οι δύο αντλούν ονομαστικό ρεύμα άνετα εντός του ορίου 3.0A του SVU1-12. Κινητήρες πάνω από την κατηγορία α2 — α3, α6 και μεγαλύτεροι — απαιτούν την επόμενη μονάδα στη σειρά (SVU1-20, H102, 5.9A) ή μεγαλύτερη.

Ε2: Μπορεί το SVU1-12 να υποστηρίξει απόλυτο παλμοκωδικοποιητή με εφεδρική μπαταρία;

Ναι. Η λειτουργία απόλυτου παλμοκωδικοποιητή με εφεδρική μπαταρία υποστηρίζεται μέσω της υποδοχής μπαταρίας στην πλακέτα καλωδίωσης του SVU1-12.

Μια μπαταρία λιθίου διατηρεί την απόλυτη θέση που είναι αποθηκευμένη στον παλμοκωδικοποιητή του κινητήρα κατά την απενεργοποίηση του μηχανήματος. Όταν η τάση της μπαταρίας πέσει κάτω από το όριο παρακολούθησης, το CNC παράγει συναγερμό BAT.

Η μπαταρία πρέπει να αντικατασταθεί πριν από την πλήρη εκφόρτιση για να αποφευχθεί η απώλεια δεδομένων απόλυτης θέσης — ένα συμβάν απώλειας δεδομένων απαιτεί μια πλήρη διαδικασία επαναφοράς αναφοράς για την επαναδημιουργία της μηδενικής θέσης του άξονα.

Ε3: Πώς επιλέγεται η λειτουργία διεπαφής Τύπου Α / Τύπου Β στο A06B-6089-H101;

Ένας διακόπτης στην μπροστινή πλευρά του SVU1-12 (πίσω από το κάλυμμα των ακροδεκτών) επιλέγει μεταξύ Τύπου Α και Τύπου Β.

Ρυθμίστε τον διακόπτη πριν συνδέσετε το καλώδιο διεπαφής CNC και πριν την εκκίνηση.

Η θέση του διακόπτη πρέπει να αντιστοιχεί στον τύπο διεπαφής του CNC — Τύπος Α για ελέγχους Σειράς 0-C, 15A, 16A, 18A. Τύπος Β για ελέγχους Σειράς 0-D, 0-MD, 15B, 16B, 18B, 21B.

Το παράρτημα του εγχειριδίου B-65192 περιγράφει τη συγκεκριμένη θέση του διακόπτη για κάθε τύπο διεπαφής.

Ε4: Ποια είναι η σωστή ακολουθία διάγνωσης συναγερμού για ένα A06B-6089-H101 που εμφανίζει συναγερμό υπερβολικού ρεύματος;

Ξεκινήστε απενεργοποιώντας το μηχάνημα και αποσυνδέοντας τα καλώδια τροφοδοσίας U/V/W του κινητήρα από τους ακροδέκτες εξόδου του SVU1-12. Με τα καλώδια αποσυνδεδεμένα, ενεργοποιήστε το μηχάνημα και απελευθερώστε το E-stop.

Εάν ο συναγερμός υπερβολικού ρεύματος (συνήθως εμφανίζεται ως Συναγερμός 8 στην 7-τμηματική LED του SVU) εκκαθαριστεί, η πηγή του σφάλματος βρίσκεται στην περιέλιξη του κινητήρα ή στο καλώδιο του κινητήρα — ελέγξτε την αντίσταση μόνωσης του κινητήρα από κάθε ακροδέκτη περιέλιξης προς τη γείωση προστασίας (αποδεκτό: αρκετές εκατοντάδες megaohms ή υψηλότερη).

Εάν ο συναγερμός παραμένει με τα καλώδια αποσυνδεδεμένα, το σφάλμα βρίσκεται στο στάδιο εξόδου του SVU1-12 και η μονάδα απαιτεί επισκευή ή αντικατάσταση.

Ε5: Είναι το A06B-6089-H101 εναλλάξιμο με το A06B-6079-H101 (SVM1-12, μονάδα ράγας);

Και οι δύο είναι μονάδες κλάσης SVU/SVM1-12 με ονομαστική έξοδο 3.0A για την ίδια κατηγορία κινητήρων α1/α2. Ωστόσο, δεν είναι εναλλάξιμες με φυσική και αρχιτεκτονική έννοια.

Το A06B-6089-H101 είναι μια αυτόνομη μονάδα με δικές της ακροδέκτες εισόδου AC και ενσωματωμένο τροφοδοτικό. το A06B-6079-H101 είναι μια μονάδα τοποθετημένη σε ράγα που αντλεί από μια κοινόχρηστη γραμμή DC PSM. Το A06B-6089-H101 δεν μπορεί να συνδεθεί σε μια γραμμή DC PSM, και το A06B-6079-H101 δεν μπορεί να λειτουργήσει χωρίς αυτήν. Η αντικατάσταση πρέπει να αντιστοιχεί στον αρχικό τύπο μονάδας — SVU για SVU, SVM για SVM.
