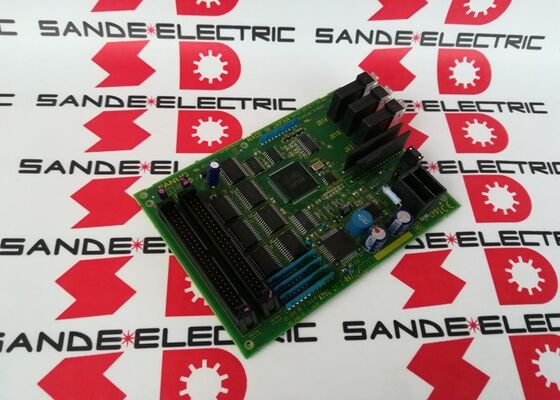

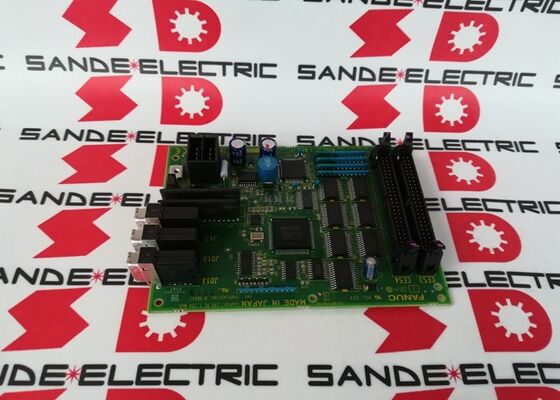

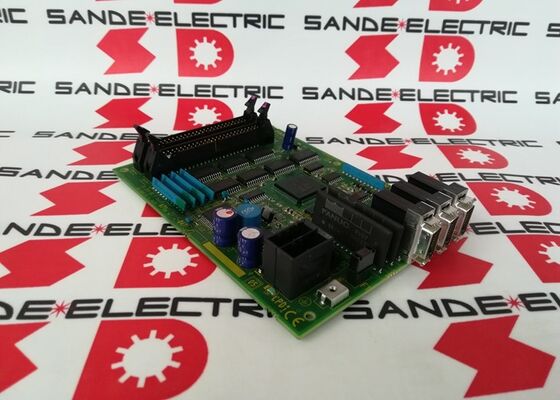

Νέο Fanuc A20B-2002-0470 Πίνακα κυκλωμάτων

A20B-2002-0470∙ Η μονάδα σύνδεσης πίνακα χειριστή FANUC I/O PCB ∙ 72DI / 56DO / CNC Operator Interface / σειρά A20B-2002

Μονάδα σύνδεσης πλαισίου χειριστή

Το A20B-2002-0470 είναι το I/O PCB για τη μονάδα σύνδεσης πίνακα χειριστή CNC.Αυτή η πλακέτα βρίσκεται στη διεπαφή μεταξύ της λογικής σκάλας PMC του CNC και του υλικού πίνακα χειριστή συνδεδεμένο με όλους τους διακόπτες, κλειδιά, εισροές χειροκίνητου τροχού, φανές δεικτών και σήματα κατάστασης που αποτελούν τη διεπαφή του χειριστή της μηχανής.

Στην αρχιτεκτονική FANUC CNC, η μονάδα σύνδεσης πίνακα χειριστή:

Συνδέεται με το CNC μέσω σύνδεσης I/O:Η μονάδα σύνδεσης επικοινωνεί με το PMC του CNC μέσω της σειριακής λεωφορείας I/O Link,διαβίβαση καταστάσεων εισόδου από όλα τα 72 σήματα εισόδου και λήψη εντολών εξόδου για όλα τα 56 σήματα εξόδου σε κάθε κύκλο σάρωσης PMC.

Συνδέεται με το υλικό του πάνελ χειριστή:Οι τερματικές συνδέσεις της μονάδας αποδέχονται καλωδίωση πεδίου από τον φυσικό πίνακα χειριστήκαι οθόνες LED που ο χειριστής αλληλεπιδρά με.

Παρέχει ηλεκτρική μόνωση:Τα κυκλώματα εισόδου της πλακέτας που βασίζονται σε οπτικοσύνδεσμο απομονώνουν την τάση καλωδίωσης του πίνακα χειριστή από την εσωτερική λογική του CNC, αποτρέποντας τα σφάλματα καλωδίωσης πεδίου από τη βλάβη του ηλεκτρονικού CNC.

Βασικές προδιαγραφές

72 εισροές και 56 εξόδους Το σύνολο σήματος του πίνακα χειριστή

Το συμπλήρωμα 72/56 DI/DO του A20B-2002-0470 αντικατοπτρίζει τις απαιτήσεις σήματος ενός πλήρως εξοπλισμένου πίνακα χειριστή CNC:

72 ψηφιακές εισροές από τον πίνακα χειριστή:επαφές επιλογής τρόπου (JOG, MDI, AUTO, EDIT, REF), στάδια εναλλαγής τροφοδοσίας (κάθε θέση είναι ξεχωριστή είσοδος), στάδια εναλλαγής ταχύτητας σπινέλου, κουμπί εκκίνησης κύκλου, κουμπί αναμονής τροφοδοσίας,επαφή αλυσίδας διακοπής έκτακτης ανάγκης, επαφές του διαλέκτη άξονα MPG χειροκίνητου τροχού, διαλέκτης μεγέθυνσης χειροκίνητου τροχού, διακόπτης κλειδιού προστασίας μνήμης, προαιρετικός διακόπτης στάθμευσης, διακόπτης μονό μπλοκ, διακόπτης στεγνής λειτουργίας, κλειδαριά μηχανής, κλειδαριά άξονα Z,κλειδιά λειτουργίας ειδικά για τη μηχανή, και αναγνώριση συναγερμού.

56 ψηφιακές εξόδους στον πίνακα χειριστή:Δείκτες ενδείξεων λειτουργίας (που δείχνουν ενεργό ρεύμα), ένδειξη ενεργού κύκλου, ένδειξη ενεργού στάθμευσης τροφοδοσίας, ένδειξη συναγερμού, ένδειξη λειτουργίας σφινδέλου, ένδειξη ετοιμότητας μηχανής, ένδειξη προστασίας προγράμματος,και όλα τα άλλα φώτα οθόνης, LED ή οδηγοί ήχων που παρέχουν οπτική ή ακουστική ανατροφοδότηση στον χειριστή.

Σενάρια εφαρμογής

Ελάττωμα Ε/Υ του πίνακα χειριστή CNC:Μια μηχανή FANUC CNC παρουσιάζει διαλείπουσες αστοχίες απόκρισης του πίνακα ∙ η επιλογή της λειτουργίας σταματά να λειτουργεί, οι φανές ενδείξεων συμπεριφέρονται ακανόνιστα ή η εκκίνηση του κύκλου δεν ανταποκρίνεται πλέον.Το A20B-2002-0470 προσδιορίζεται ως το σφάλμαΗ αντικατάσταση του πίνακα αποκαθιστά την πλήρη λειτουργικότητα του πίνακα.

Ανακαινίσεις πίνακα χειριστή:Ένα κέντρο επεξεργασίας CNC υποβάλλεται σε ολοκληρωμένη ανακαίνιση του συστήματος ελέγχου.Το A20B-2002-0470 αντικαθίσταται για την αποκατάσταση της αξιοπιστίας της μονάδας σύνδεσης του πάνελ χειριστή παράλληλα με άλλες ανανεώσεις πίνακα ελέγχου.

Γενικές ερωτήσεις

Ε1: Μπορεί η A20B-2002-0470 να χρησιμεύει ως πλακέτα Ε/Υ μηχανής εκτός από τη σύνδεση με το πάνελ χειριστή;

Το A20B-2002-0470 περιγράφεται ειδικά ως "PCB I/O της μονάδας σύνδεσης οπτικοακουστικών συστημάτων χειριστή" η κατανομή του σήματος του (72/56) ταιριάζει με τα σήματα του οπτικοακουστικού συστήματος χειριστή.διακόπτες άξονα), χρησιμοποιούνται ξεχωριστά πλαίσια Ε/Υ μηχανών (όπως ο τύπος A16B-2203-0110 C7 για συστήματα 0-C).Η μονάδα σύνδεσης πάνελ και τα πλαίσια I/O μηχανής συνδέονται συνήθως με διαφορετικές διευθύνσεις κόμβων σύνδεσης I/O στη διαμόρφωση PMC του CNC.

Ε2: Η αντικατάσταση του A20B-2002-0470 επηρεάζει το πρόγραμμα PMC;

Το πρόγραμμα PMC απευθύνεται στα σήματα της πλατφόρμας με τη διεύθυνση συνδέσμου I/O Link, όχι με την ταυτότητα της πλατφόρμας.Αντικατάσταση του A20B-2002-0470 με μια πανομοιότυπη διαμορφωμένη αντικατάσταση στην ίδια διεύθυνση συνδέσμου I/O αποκαθιστά όλες τις επικοινωνίες με το πάνελ χειριστή χωρίς αλλαγές στο πρόγραμμα PMC.

Ε3: Τι συμβαίνει στο CNC όταν αποτύχει ο A20B-2002-0470;

Όταν η πλακέτα σύνδεσης του πάνελ χειριστή αποτυγχάνει, το PMC χάνει την επικοινωνία με όλα τα σήματα του πάνελ.Οι διακόπτες οθόνης δεν ανταποκρίνονται πλέονΤο μηχάνημα δεν μπορεί να λειτουργήσει από τον πίνακα μέχρι να αντικατασταθεί ο πίνακας.

Ε4: Είναι το A20B-2002-0470 ειδικό για μια συγκεκριμένη γενιά FANUC CNC;

Η οικογένεια πλακίδων σύνδεσης πίνακα χειριστή A20B-2002 καλύπτει πολλαπλές γενιές FANUC CNC που χρησιμοποιούν μονάδες πίνακα χειριστή που συνδέονται με I/O Link.Επιβεβαιώστε από την εγγραφή καλωδίωσης της συγκεκριμένης μηχανής σε ποιο μοντέλο παραγωγής και ελέγχου CNC είναι εγκατεστημένο το A20B-2002-0470Η χωρητικότητα 72/56 DI/DO ταιριάζει με τον αριθμό των σημάτων του πάνελ του χειριστή.

Ε5: Ποια είναι η διαφορά μεταξύ του 72/56 A20B-2002-0470 και μιας μεγαλύτερης πλακέτας I/O όπως η 96/64 A16B-2203-0881;

Το A16B-2203-0881 (96/64 DI/DO) είναι μια πλακέτα I/O μηχανής που συνδέει το PMC με τις συσκευές μηχανικού πεδίου του μηχανήματος ∙ διακόπτες ορίου, ηλεκτροσόκ, αισθητήρες σε όλο το μηχάνημα.Το A20B-2002-0470 (72/56) είναι μια μονάδα σύνδεσης οθόνης χειριστή ειδικά για τους διακόπτες του οθόνου χειριστήΔιαφορετικές διευθύνσεις συνδέσμων I/O, διαφορετικές συνδέσεις καλωδίων, διαφορετικές λειτουργικές λειτουργίες συμπληρώνουν η μία την άλλη στο ίδιο σύστημα CNC.
