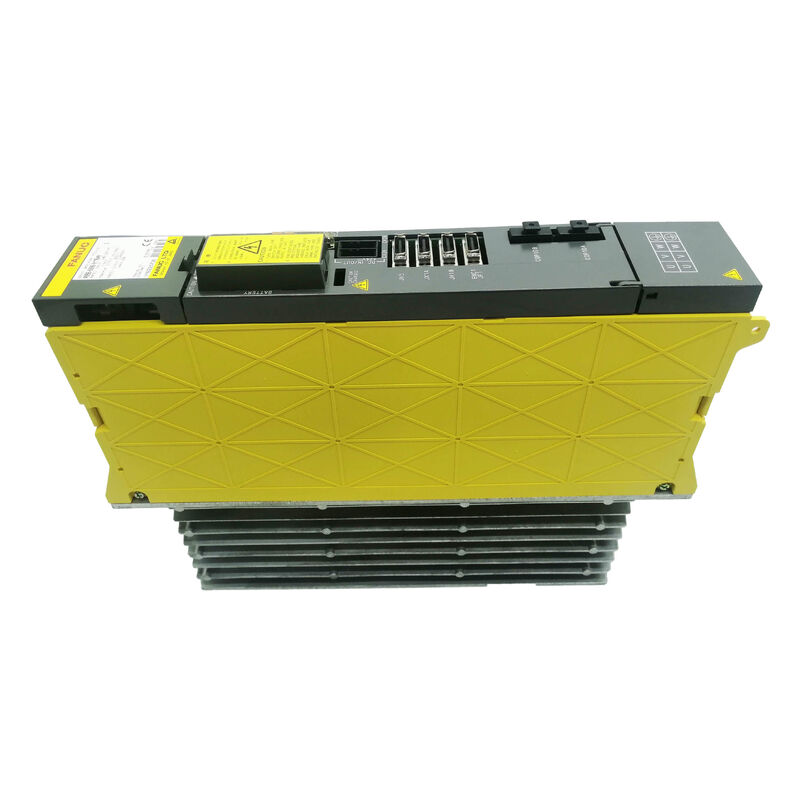

Μονάδα Τροφοδοσίας Σερβοκινητήρα Διπλού Άξονα FANUC A06B-6077-H002 Σειράς Alpha — για Συστήματα CNC

Η Μονάδα που Διατηρεί Δύο Άξονες σε Λειτουργία

Σε οποιοδήποτε σύστημα CNC FANUC Σειράς Alpha, η μονάδα τροφοδοσίας είναι το εξάρτημα από το οποίο εξαρτώνται όλα τα άλλα. Δεν κινεί άμεσα τη μηχανή, αλλά χωρίς αυτήν, τίποτα δεν κινείται καθόλου. Η FANUC A06B-6077-H002 είναι η μονάδα τροφοδοσίας της σειράς Alpha — η μονάδα που διαχειρίζεται την εισερχόμενη τροφοδοσία AC, τροφοδοτεί τις μονάδες ενισχυτών σερβοκινητήρα και ατράκτου στη γραμμή DC και διαχειρίζεται την απόκριση σε διακοπή ρεύματος, ώστε η μηχανή να μπορεί να αποσυρθεί με ασφάλεια αντί να υποστεί ζημιά όταν αναβοσβήνουν τα φώτα.

Αυτή είναι μια μονάδα με δυνατότητα διπλού άξονα, σχεδιασμένη να λειτουργεί παράλληλα με ενισχυτές σερβοκινητήρα και ατράκτου της σειράς FANUC Alpha σε συμπαγείς διαμορφώσεις μηχανών. Διαχειρίζεται δύο ελεγχόμενους άξονες και ταιριάζει στο μικρότερο άκρο της σειράς κινητήρων Alpha — συνήθως συνδυάζεται με μικρότερους ενισχυτές ατράκτου και σερβοκινητήρων Alpha σε τόρνους, κέντρα κατεργασίας και άλλα εργαλειομηχανήματα CNC όπου οι μεγαλύτερες μονάδες PSM-11 ή μεγαλύτερες θα ήταν υπερμεγέθεις για την εφαρμογή.

Η ονομαστική τάση γραμμής DC είναι στην περιοχή 283–325V, προερχόμενη από μια εισερχόμενη τροφοδοσία 200–230V AC, 50/60Hz. Όπως όλες οι μονάδες PSM της σειράς FANUC Alpha, η A06B-6077-H002 διαχειρίζεται επίσης τη λειτουργία ανάκτησης κινητικής ενέργειας — σε περίπτωση διακοπής ρεύματος, η αδράνεια περιστροφής του κινητήρα ατράκτου μετατρέπεται ξανά σε ηλεκτρική ενέργεια για να τροφοδοτήσει τον έλεγχο CNC και το σύστημα σερβοκινητήρα για αρκετό χρόνο ώστε να επιτευχθεί ελεγχόμενη στάση ή απόσυρση εργαλείου. Για διακοπές κάτω των 100ms, η συμπεριφορά μπορεί να προσαρμοστεί σε επίπεδο παραμέτρων για να ταιριάζει στις απαιτήσεις ασφαλείας της μηχανής.

Τεχνικές Προδιαγραφές

Τι Κάνει Πραγματικά Αυτή η Μονάδα στο Σύστημα

Η A06B-6077-H002 βρίσκεται στο μπροστινό μέρος του συστήματος κίνησης FANUC Alpha — λαμβάνει την ακατέργαστη τριφασική AC από τον πίνακα, την ανορθώνει στην τάση γραμμής DC που τροφοδοτεί τις μονάδες ενισχυτών σερβοκινητήρα και ατράκτου, και διαχειρίζεται την αναγεννητική ενέργεια από την επιβράδυνση του κινητήρα. Όταν ένας άξονας σερβοκινητήρα φρενάρει απότομα, η ενέργεια πρέπει να πάει κάπου· η PSM διαχειρίζεται αυτή τη ροή, προστατεύοντας το σύστημα από υπέρταση στη γραμμή DC.

Η λειτουργία απόκρισης σε διακοπή ρεύματος είναι ένα από τα λιγότερο συζητημένα αλλά πρακτικά σημαντικά χαρακτηριστικά. Όταν η τροφοδοσία δικτύου πέφτει, ο έλεγχος CNC χρειάζεται αρκετό χρόνο για να εκτελέσει μια ομαλή στάση — απόσυρση του εργαλείου, απενεργοποίηση εντολών κίνησης και εγγραφή της κατάστασης της μηχανής σε μη πτητική μνήμη. Η A06B-6077-H002 χρησιμοποιεί την αδράνεια περιστροφής της ατράκτου που λειτουργεί ως προσωρινή πηγή ενέργειας κατά τη διάρκεια αυτού του παραθύρου. Είναι μια έξυπνη λύση σε ένα πραγματικό πρόβλημα, και είναι ο λόγος που οι μηχανές FANUC τείνουν να σταματούν ομαλά αντί να αφήνουν τα εργαλεία θαμμένα στο τεμάχιο εργασίας μετά από ένα συμβάν τροφοδοσίας.

Η μονάδα έχει σχεδιαστεί για τις μικρότερες διαμορφώσεις συστημάτων Alpha — συνδυάζεται με συμπαγείς ενισχυτές σερβοκινητήρα και ατράκτου Alpha για μηχανές όπου ο χώρος και οι απαιτήσεις ισχύος δεν απαιτούν τις μεγαλύτερες παραλλαγές PSM-26, PSM-30 ή PSM-37. Η σωστή επιλογή μεγέθους της PSM για τους συνδεδεμένους ενισχυτές είναι σημαντική: πολύ μικρή και η μονάδα δεν μπορεί να παρέχει αρκετό ρεύμα γραμμής DC υπό μέγιστη ζήτηση· πολύ μεγάλη και πληρώνετε για χωρητικότητα που το σύστημα δεν θα χρησιμοποιήσει ποτέ.

Περιβάλλον Λειτουργίας και Εγκατάσταση

Το εύρος θερμοκρασίας λειτουργίας 0 έως 55°C καλύπτει τυπικά βιομηχανικά περιβάλλοντα ντουλαπιών ελέγχου στα περισσότερα κλίματα. Στο ανώτερο άκρο, η ψύξη του ντουλαπιού αξίζει να εξεταστεί — οι μονάδες FANUC Alpha λειτουργούν ζεστές υπό φορτίο, και η συνεχής λειτουργία κοντά στο θερμικό όριο μειώνει τη διάρκεια ζωής των εξαρτημάτων. Η βαθμολογία υγρασίας 20–95% RH χωρίς συμπύκνωση είναι τυπική για βιομηχανικά ηλεκτρονικά· η προϋπόθεση για μη συμπύκνωση σημαίνει ότι η μονάδα δεν πρέπει να τροφοδοτηθεί μετά τη μεταφορά της από ένα κρύο περιβάλλον αποθήκευσης σε έναν ζεστό, υγρό χώρο χωρίς επαρκή χρόνο προθέρμανσης.

Στα 8,5 kg, η μονάδα έχει την πυκνότητα κατασκευής τυπική των ηλεκτρονικών ισχύος FANUC — είναι μια συμπαγής μονάδα με ουσιαστική μάζα μετασχηματιστή εσωτερικά. Το υλικό στερέωσης και η συμβατότητα με ράγα DIN ακολουθούν τις τυπικές συμβάσεις διάταξης πίνακα FANUC Alpha, με τις μονάδες ενισχυτών να συνδέονται μέσω της μπάρας γραμμής DC στη δεξιά πλευρά της PSM.

Επισκευή έναντι Αντικατάστασης — Πώς Είναι η Αγορά

Η A06B-6077-H002 έχει καταργηθεί από την FANUC, πράγμα που σημαίνει ότι νέες μονάδες δεν είναι πλέον διαθέσιμες μέσω του εργοστασιακού καναλιού. Η αγορά για αυτήν τη μονάδα λειτουργεί σε τρεις διαδρομές: ανακατασκευασμένες μονάδες ανταλλαγής, ελεγμένο μεταχειρισμένο απόθεμα, και επισκευή αποτυχημένων μονάδων.

Η ανακατασκευασμένη ανταλλαγή είναι συχνά η ταχύτερη διαδρομή — μια ελεγμένη μονάδα αποστέλλεται αμέσως, η αποτυχημένη μονάδα σας επιστρέφεται ως πυρήνας. Η επισκευή είναι η σωστή επιλογή όταν θέλετε να επιστραφεί η συγκεκριμένη μονάδα σας με γνωστό ιστορικό, ειδικά αν η μηχανή έχει προσαρμοσμένες παραμέτρους συνδεδεμένες με τη διαμόρφωση της μονάδας κίνησης. Το ελεγμένο μεταχειρισμένο απόθεμα βρίσκεται ανάμεσα στα δύο — χρήσιμο όταν η τιμή έχει σημασία και μια εγγύηση από τον προμηθευτή υποκαθιστά την εργοστασιακή υποστήριξη.

Ανεξάρτητα από τη διαδρομή που θα ακολουθήσετε, επιβεβαιώστε ότι η μονάδα έχει ελεγχθεί υπό φορτίο σε πραγματικό σύστημα FANUC, όχι μόνο με τροφοδοσία πάγκου. Μια PSM που αρχικοποιείται σωστά αλλά δεν μπορεί να διατηρήσει τη γραμμή DC υπό κίνηση του άξονα σερβοκινητήρα δεν είναι λειτουργική μονάδα — και αυτή η διάκριση γίνεται εμφανής μόνο κατά τη δοκιμή υπό φορτίο.

Συχνές Ερωτήσεις

Ε1: Τι είναι η A06B-6077-H002 και ποιος είναι ο ρόλος της σε ένα σύστημα FANUC Alpha;

Α: Είναι η μονάδα τροφοδοσίας (PSM) για το σύστημα κίνησης FANUC Σειράς Alpha — μετατρέπει την εισερχόμενη τριφασική AC στην τάση γραμμής DC που τροφοδοτεί τις μονάδες ενισχυτών σερβοκινητήρα και ατράκτου. Επίσης, διαχειρίζεται την αναγεννητική ενέργεια από το φρενάρισμα του κινητήρα και παρέχει εφεδρική τροφοδοσία σε περίπτωση διακοπής ρεύματος μέσω ανάκτησης κινητικής ενέργειας ατράκτου.

Ε2: Ποιες μονάδες σερβοκινητήρα και ατράκτου FANUC Alpha είναι συμβατές με την A06B-6077-H002;

Α: Αυτή η PSM έχει σχεδιαστεί για τις μικρότερες διαμορφώσεις ενισχυτών Alpha — συνήθως συνδυάζεται με συμπαγείς μονάδες σερβοκινητήρα (SVM) και μικρότερες μονάδες ατράκτου (SPM) της σειράς Alpha. Οι συγκεκριμένοι συνδυασμοί ενισχυτών εξαρτώνται από την επιλογή κινητήρα της μηχανής και τον αριθμό των αξόνων. Επαληθεύετε πάντα το ηλεκτρικό διάγραμμα της μηχανής σας πριν αντικαταστήσετε ή συνδυάσετε μονάδες ενισχυτών.

Ε3: Είναι η A06B-6077-H002 ακόμα διαθέσιμη καινούργια από την FANUC;

Α: Όχι. Αυτή η μονάδα έχει καταργηθεί από την FANUC και δεν είναι πλέον διαθέσιμη μέσω του εργοστασιακού καναλιού. Η διαθέσιμη προσφορά αποτελείται από ανακατασκευασμένες μονάδες ανταλλαγής, ελεγμένο μεταχειρισμένο απόθεμα και υπηρεσίες επισκευής για αποτυχημένες μονάδες μέσω εξειδικευμένων προμηθευτών ανταλλακτικών CNC και συνεργατών σέρβις της FANUC.

Ε4: Τι προκαλεί συνήθως βλάβη στην A06B-6077-H002;

Α: Οι πιο συνηθισμένοι τύποι βλάβης είναι η υποβάθμιση πυκνωτών στο τμήμα φίλτρου γραμμής DC (που παρουσιάζεται ως υπέρταση γραμμής DC ή αστάθεια υπό φορτίο), βλάβη μονάδας IGBT ή ανορθωτή από συμβάντα υπέρτασης, και βλάβες πλακέτας ελέγχου που προκαλούνται από μόλυνση ή γήρανση εξαρτημάτων. Πολλές βλάβες οφείλονται σε κακή ποιότητα εισερχόμενης τροφοδοσίας — αιχμές τάσης, ανισορροπία φάσεων ή συνεχής λειτουργία στο θερμικό όριο χωρίς επαρκή ψύξη του ντουλαπιού.

Ε5: Μπορεί αυτή η μονάδα να χρησιμοποιηθεί με ενισχυτές FANUC αi (Alpha i) σειράς, ή μόνο με την αρχική σειρά Alpha;

Α: Η A06B-6077-H002 είναι μέρος του αρχικού συστήματος κίνησης Alpha, όχι της μεταγενέστερης σειράς αi (Alpha i). Οι δύο γενιές χρησιμοποιούν διαφορετικές αρχιτεκτονικές γραμμής DC και διεπαφές σύνδεσης και δεν είναι άμεσα εναλλάξιμες. Για συστήματα αi, οι αντίστοιχες μονάδες τροφοδοσίας προέρχονται από τις σειρές A06B-6110 ή A06B-6120.
