Μονάδα Σερβοκινητήρα AC FANUC A06B-6044-H008 — Αναλογική Κίνηση για Έλεγχο Ατράκτου CNC

Η Κίνηση Πίσω από Αξιόπιστη Απόδοση Ατράκτου

Υπάρχει λόγος που αυτή η μονάδα εμφανίζεται συνεχώς σε εργαστήρια μηχανουργείων που αρνούνται να αποσύρουν τις παλαιότερες μηχανές τους με έλεγχο FANUC — λειτουργεί, και λειτουργεί εδώ και δεκαετίες. Η FANUC A06B-6044-H008 είναι μια μονάδα σερβοκινητήρα AC ατράκτου κατασκευασμένη γύρω από μια αρχιτεκτονική αναλογικής διεπαφής, σχεδιασμένη να συνδυάζεται με τον κινητήρα ατράκτου AC FANUC Μοντέλο 6 και βρίσκεται συνήθως σε μηχανές που εκτελούν πρώιμους ελέγχους FANUC SYSTEM 10/11.

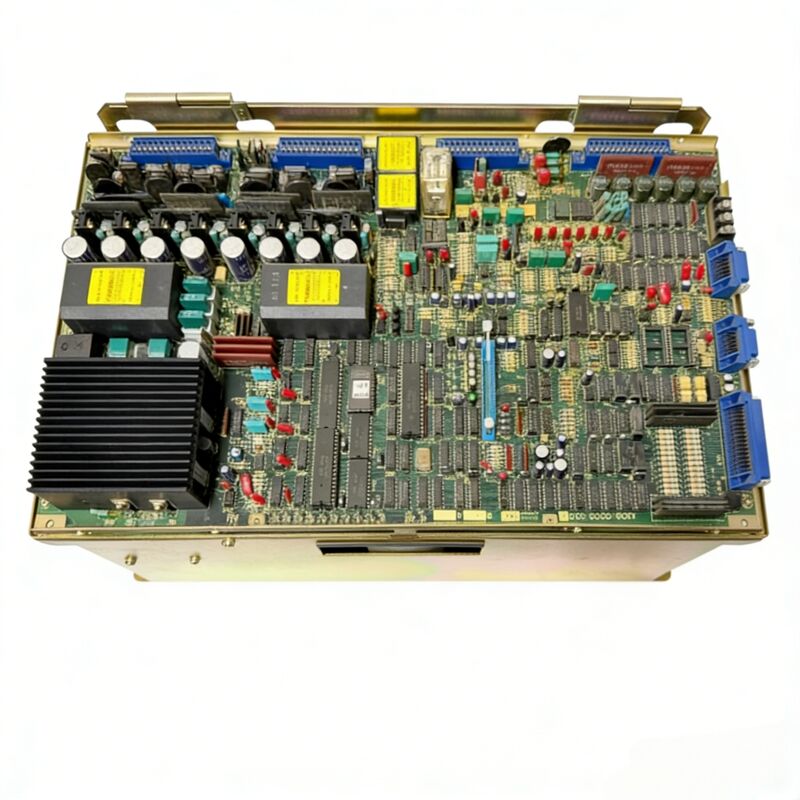

Αυτό δεν είναι ένα ευαίσθητο ηλεκτρονικό εξάρτημα. Η μονάδα κίνησης στεγάζεται σε ένα στιβαρό περίβλημα από ανοδιωμένο μέταλλο, με την πλακέτα PCB ελέγχου ατράκτου στερεωμένη σταθερά στην κορυφή της μονάδας — μια πρακτική, επισκευάσιμη διάταξη που έκανε τις επιτόπιες επισκευές πολύ πιο απλές από τις μεταγενέστερες σχεδιάσεις όλα-σε-ένα. Κατασκευάστηκε στην Ιαπωνία, στις εγκαταστάσεις της FANUC κοντά στο όρος Φούτζι, και η ποιότητα κατασκευής αντικατοπτρίζει αυτή την προέλευση.

Εάν η μηχανή σας σταμάτησε και αυτή η μονάδα βρίσκεται στο επίκεντρο, αντιμετωπίζετε μια καλά κατανοητή, καλά τεκμηριωμένη μονάδα που η κοινότητα επισκευής CNC επισκευάζει εδώ και χρόνια.

Τεχνικές Προδιαγραφές

Τι Κάνει Αυτή τη Μονάδα Ξεχωριστή

Η A06B-6044-H008 ανήκει σε μια εποχή που οι μονάδες κίνησης ατράκτου της FANUC επικοινωνούσαν μέσω αναλογικού σήματος αντί για τα πρωτόκολλα σειριακής διαύλου που χρησιμοποιούνται σε μεταγενέστερες γενιές ενισχυτών. Αυτό σημαίνει ότι το CNC στέλνει εντολές ταχύτητας ως αναλογική τάση, και η μονάδα κίνησης ανταποκρίνεται ανάλογα — μια απλούστερη διαδρομή σήματος με λιγότερα επίπεδα ψηφιακής επιβάρυνσης, αλλά μία που απαιτεί προσεκτική προσοχή στην δρομολόγηση καλωδίων και την θωράκιση για τη διατήρηση της καθαρής ακεραιότητας του σήματος.

Ο τύπος του κινητήρα ατράκτου επιλέγεται μέσω ενός τσιπ ROM στην πλακέτα PCB. Στην περίπτωση του H008, το ενσωματωμένο ROM είναι το J11, το οποίο ορίζει τη σχέση μονάδας κίνησης και κινητήρα και καθορίζει πώς η μονάδα ερμηνεύει την ανάδραση και εκτελεί τον έλεγχο ταχύτητας. Η εναλλαγή της επάνω πλακέτας χωρίς επαλήθευση της συμβατότητας του ROM είναι ένα από τα πιο συνηθισμένα λάθη στις επιτόπιες αντικαταστάσεις — αξίζει διπλό έλεγχο πριν ενεργοποιηθεί οτιδήποτε.

Η A20B-0009-0531 πλακέτα PCB ατράκτου συνδέεται στην κορυφή του κύριου σασί της μονάδας κίνησης. Μπορεί να αντικατασταθεί ανεξάρτητα από το τμήμα ισχύος, κάτι που αποτελεί πραγματικό πλεονέκτημα όταν το σφάλμα περιορίζεται στην πλευρά της πλακέτας ελέγχου και όχι στις μονάδες τρανζίστορ ή στα εξαρτήματα ισχύος από κάτω.

Συνήθεις Κωδικοί Συναγερμού και Τι Σημαίνουν

Οι τεχνικοί πεδίου που ασχολούνται με αυτή τη μονάδα πιθανότατα θα συναντήσουν μερικούς επαναλαμβανόμενους κωδικούς συναγερμού. Ακολουθεί μια γρήγορη αναφορά για τους πιο συνηθισμένους:

• AL-01 (Υπερθέρμανση Κινητήρα) — Ελέγξτε τον ανεμιστήρα ψύξης του κινητήρα, επιθεωρήστε για συνθήκες υπερφόρτωσης και καθαρίστε τυχόν μπλοκαρισμένες διόδους αέρα.
• AL-05 (Ασφάλεια Τροφοδοσίας Ελέγχου Ενεργοποιημένη) — Υποδεικνύει την ασφάλεια AF2 ή AF3. Προκαλείται από ελαττωματική πλακέτα PCB ή αφύσικη τάση τροφοδοσίας.
• AL-08 (Υψηλή Τάση Εισόδου) — Συχνά προκαλείται από λανθασμένη ρύθμιση του διακόπτη επιλογής τάσης. Επαληθεύστε τη διαμόρφωση 200V έναντι 230V.
• AL-09 (Υπερθέρμανση Ψύκτρας) — Αστοχία ανεμιστήρα ψύξης ή συσσωρευμένη σκόνη στις πτερύγια της ψύκτρας. Καθαρίστε και αντικαταστήστε όπως απαιτείται.
• AL-11 (Υπερβολική Τάση Συνδέσμου DC) — Μπορεί να υποδεικνύει υψηλή σύνθετη αντίσταση γραμμής ή μια ελαττωματική μονάδα τρανζίστορ ή πλακέτα PCB.

Η κατανόηση αυτών των συναγερμών πριν από την κλήση σε ένα κέντρο επισκευής μπορεί να εξοικονομήσει σημαντικό χρόνο διάγνωσης και αλληλογραφίας.

Θέματα Προμήθειας και Επισκευής

Νέο παλιό απόθεμα της A06B-6044-H008 είναι σπάνιο — αυτή δεν είναι μια μονάδα που η FANUC εξακολουθεί να κατασκευάζει. Οι περισσότερες διαθέσιμες μονάδες στην αγορά σήμερα είναι ανακατασκευασμένες ή μεταχειρισμένες, και η ποιότητα ποικίλλει σημαντικά ανάλογα με το ποιος τις δοκίμασε και τι έλεγξε. Μια ενδελεχής αξιολόγηση στο εργαστήριο χρησιμοποιώντας ένα αντίστοιχο σύστημα δοκιμών FANUC και δοκιμές ανάδρασης κλειστού βρόχου είναι ο πιο αξιόπιστος τρόπος για να επιβεβαιωθεί ότι μια μονάδα είναι πραγματικά λειτουργική πριν επιστρέψει σε μια μηχανή παραγωγής.

Η επισκευή είναι μια βιώσιμη οδός. Η αρθρωτή κατασκευή σημαίνει ότι έμπειρα εργαστήρια μπορούν να αντιμετωπίσουν αστοχίες στο τμήμα ισχύος, υποβάθμιση πυκνωτών και σφάλματα πλακέτας PCB με αντικατάσταση μεμονωμένων εξαρτημάτων αντί για πλήρη αντικατάσταση της μονάδας. Για μηχανές όπου αυτή η μονάδα κίνησης αποτελεί το εμπόδιο για την επιστροφή στην παραγωγή, υπάρχουν επιλογές επισκευής την ίδια ή την επόμενη ημέρα μέσω εξειδικευμένων παρόχων υπηρεσιών FANUC.

Συχνές Ερωτήσεις

Ε1: Τι κινητήρα ατράκτου έχει σχεδιαστεί να οδηγεί η A06B-6044-H008;

Α: Αυτή η μονάδα είναι συμβατή με τον κινητήρα ατράκτου AC FANUC Μοντέλο 6. Η αντιστοίχιση καθορίζεται από το τσιπ ROM J11 στην πλακέτα PCB ατράκτου A20B-0009-0531. Η χρήση διαφορετικού μοντέλου κινητήρα χωρίς αλλαγή του ROM και επαναδιαμόρφωση της μονάδας κίνησης θα οδηγήσει σε λανθασμένη λειτουργία ή σφάλματα συναγερμού.

Ε2: Μπορεί αυτή η μονάδα κίνησης να χρησιμοποιηθεί με νεότερους ελέγχους CNC FANUC πέραν του SYSTEM 10/11;

Α: Έχει σχεδιαστεί για ελέγχους FANUC SYSTEM 10/11 και επικοινωνεί μέσω αναλογικής διεπαφής. Η ενσωμάτωση με μεταγενέστερους ελεγκτές FANUC βασισμένους σε ψηφιακή διαύλο (όπως η Σειρά 16/18/21) γενικά δεν είναι απλή και συνήθως δεν συνιστάται χωρίς πρόσθετο υλικό διεπαφής ή μετατροπή.

Ε3: Ποιος είναι ο πιο συνηθισμένος τρόπος αστοχίας σε αυτή τη μονάδα;

Α: Η υποβάθμιση των πυκνωτών στο τμήμα ισχύος είναι η πιο συχνή αστοχία που σχετίζεται με την ηλικία, ακολουθούμενη από την αστοχία του ανεμιστήρα ψύξης που οδηγεί σε συναγερμούς υπερθέρμανσης ψύκτρας (AL-09). Τα σφάλματα πλακέτας PCB στην πλακέτα ατράκτου είναι επίσης συχνά και συνήθως είναι πιο οικονομικά αποδοτικό να αντιμετωπιστούν από τις αστοχίες μονάδων ισχύος.

Ε4: Είναι η πλακέτα ατράκτου (A20B-0009-0531) εναλλάξιμη με πλακέτες από άλλες μονάδες της σειράς A06B-6044-H;

Α: Όχι άμεσα. Κάθε πλακέτα ατράκτου στη σειρά Η φέρει ένα συγκεκριμένο ROM που ορίζει το συμβατό μοντέλο κινητήρα. Το H007, για παράδειγμα, χρησιμοποιεί το A20B-0009-0530 με ROM J10. Η εναλλαγή πλακετών μεταξύ παραλλαγών με επίθημα Η χωρίς επαλήθευση της συμβατότητας του ROM θα προκαλέσει ασυμβατότητα λειτουργίας.

Ε5: Πώς μπορώ να καταλάβω αν μια μεταχειρισμένη μονάδα έχει ελεγχθεί σωστά πριν την αγορά;

Α: Ρωτήστε τον πωλητή εάν η μονάδα ελέγχθηκε υπό συνθήκες κλειστού βρόχου σε ενεργό σύστημα δοκιμών FANUC — όχι απλώς ενεργοποιήθηκε και ελέγχθηκε για προφανείς ζημιές. Ένας νόμιμος έλεγχος στο εργαστήριο θα πρέπει να επιβεβαιώνει τη ρύθμιση ταχύτητας, την έξοδο ρεύματος και τη λειτουργία χωρίς συναγερμούς σε όλο το εύρος στροφών λειτουργίας. Μονάδες που περιγράφονται μόνο ως "ενεργοποιούνται" ή "οπτικά επιθεωρούνται" φέρουν σημαντικά μεγαλύτερο κίνδυνο.
