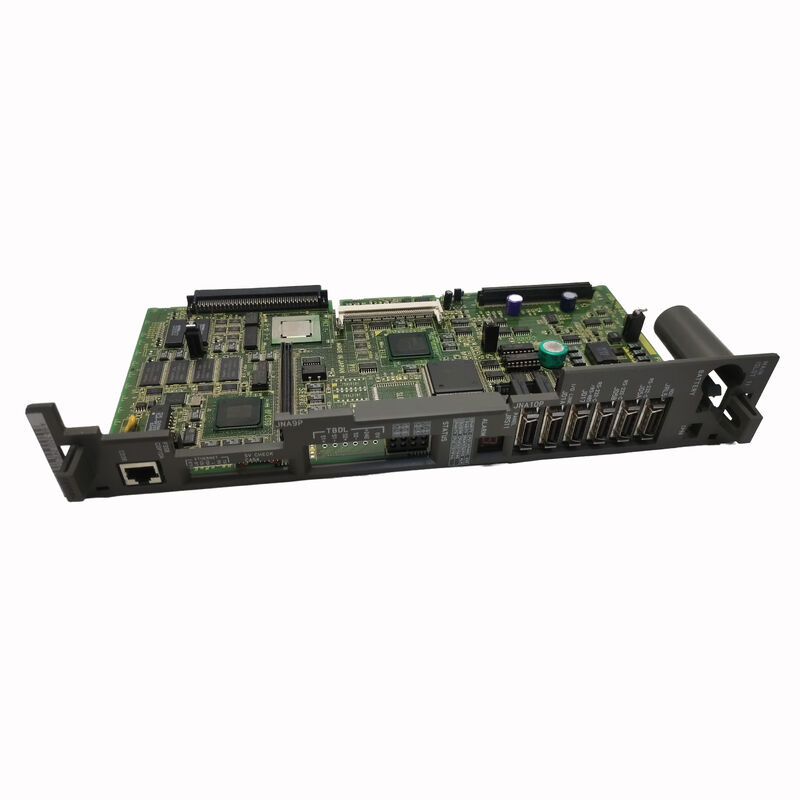

Fanuc A16B-3200-0490 Πίνακας υπολογιστών A16B32000490 A16B-32OO-O49O

FANUC A16B-3200-0490∙ Η κύρια μονάδα επεξεργασίας PCB της σειράς 0i-B CNC Master Board, οικογένεια A16B-3200, PMC-SB7, Multi-Axis Control, Plug-In Module Architecture, Ιαπωνία

Σύνοψη

ΗFANUC A16B-3200-0490είναι η κύρια πλακέτα του CPU η κύρια πλακέτα PCB για τον έλεγχο CNC της σειράς i της FANUC.Αυτή είναι η κεντρική πλακέτα από την οποία όλα τα υπόλοιπα στο γραφείο ελέγχου συνδέονται ή εξαρτώνται.

Οι ενισχυτές εφοδιασμού επικοινωνούν με αυτό το πίνακα μέσω της λεωφορείας οπτικών ινών FSSB.Η σκάλα PMC (προγραμμα PLC της μηχανής εκτελείται στον επεξεργαστή που είναι τοποθετημένος σε αυτή την πλακέτα.

Τα πλήκτρα MDI του πίνακα χειριστή στέλνουν τα σήματα τους σε αυτό τον πίνακα.

Η κατανόηση της οικογένειας A16B-3200 απαιτεί την κατανόηση του συστήματος μονάδων σύνδεσης της πλακέτας.

Η γενική πλακέτα A16B-3200-0490, χωρίς τις μονάδες SMD της, περιέχει τον επεξεργαστή, τους συνδέσμους πίσω, τα κυκλώματα τροφοδοσίας, το διαγνωστικό LED array και το σταθερό υλικό.

Αυτό που κάνει την πλακέτα ειδική για μια μηχανή είναι το σύνολο των SMD μονάδων που συνδέονται σε αυτό:

Μονούλες FROM (Flash ROM)αποθηκεύει το λογισμικό του συστήματος CNC, το λειτουργικό σύστημα FANUC, το λογισμικό ελέγχου κίνησης, καθώς και τυχόν επιλογές λογισμικού (γραφική επιλογή, επιλογή DNC, συλλογή σκάλας PMC κ.λπ.).) που αγοράζεται από τον κατασκευαστή μηχανών εργαλείων.

Χωρίς τις σωστές ενότητες FROM, η πλακέτα δεν έχει λειτουργικό σύστημα και δεν μπορεί να ξεκινήσει.

Μονούλες SRAMαποθηκεύει δεδομένα που βασίζονται σε μπαταρία και αλλάζουν κατά τη λειτουργία του μηχανήματος ̇ παραμέτρους CNC (αριθμοί αντίδρασης, κέρδη από σέρβο, όρια άξονα, ταχύτητες τροφοδοσίας), προγράμματα εξαρτημάτων, πίνακες αντιστοίχισης εργαλείων, δεδομένα PMC,και της εργασίας συντεταγμένες μετατόπιση.

Η SRAM είναι η πιο πολύτιμη αποθήκη δεδομένων στο μηχάνημα επειδή περιέχει τη συσσωρευμένη εγκατάσταση και εγκατάσταση παραγωγής που κάνει το μηχάνημα να λειτουργεί σωστά.Η διάρκεια ζωής της μπαταρίας SRAM είναι συνήθως 2 ̇ 5 έτη.

Μονάδες DRAMνα παρέχει λειτουργική μνήμη για την εκτέλεση προγραμμάτων ̇ τον ενεργό χώρο εργασίας του CNC κατά τη διάρκεια της λειτουργίας.

Βασικές προδιαγραφές

Η οικογένεια A16B-3200 Variants Board και οι γενιές τους

Η σειρά A16B-3200 καλύπτει πολλαπλές γενιές FANUC CNC, με κάθε γενιά και υπο-σειρά να έχει ένα συγκεκριμένο τελευταίο τετραψήφιο προσθήκη.

Το -0490 τοποθετεί αυτή την πλακέτα στην γενιά 0i-B, στενά συνδεδεμένη με το -0491 (το οποίο επιβεβαιώνεται ως η κύρια πλακέτα 0i-TB που τρέχει PMC-SB7).Τόσο το -0490 όσο και το -0491 είναι μέλη της ίδιας γενιάς σχεδιασμού. Μοιράζονται την ίδια βασική αρχιτεκτονική., αποδέχεται τον ίδιο τύπο SMD μονάδων, και τρέχει PMC-SB7 μηχανή σκάλα λογική.

Οι προηγούμενες γενιές της οικογένειας A16B-3200 (όπως -0190 για τη σειρά 16C, -0090 για 16B) είναι μηχανικά παρόμοιες, αλλά δεν είναι συμβατές με το λογισμικό.

Οι SMD μονάδες από μια πλακέτα 16C δεν μπορούν να λειτουργήσουν σε μια πλακέτα 0i-B, και αντίστροφα.

Γιατί αποτυγχάνει η κύρια μονάδα επεξεργασίας και πώς να το διαπιστώσετε

Οι αποτυχίες των κυριότερων πινάκων του CPU είναι μεταξύ των πιο ασυνήθιστων τρόπων αποτυχίας στα συστήματα FANUC CNC.και αποτυχίες τροφοδοσίας ηλεκτρικής ενέργειας πριν αποτύχει ποτέ η κύρια πλακέτα.

Όταν η κύρια σανίδα αποτυγχάνει, τα συμπτώματα είναι συνήθως χαρακτηριστικά:

Τελική αποτυχία εκκίνησης:Το CNC ενεργοποιείται, οι ανεμιστήρες ψύξης λειτουργούν, οι ενισχυτές servo αρχίζουν, αλλά η οθόνη του πάνελ χειριστή παραμένει κενή και καμία κίνηση άξονα δεν είναι δυνατή.

Ο έλεγχος φαίνεται νεκρός.

Αυτό το σύμπτωμα εμφανίζεται επίσης με διαφθορά της μονάδας FROM ή αποτυχία της μπαταρίας SRAM, επομένως η συστηματική διάγνωση είναι σημαντική.

Διαλείπουσες βλάβες ελέγχου:Τυχαίοι συναγερμοί που εμφανίζονται σε απρόβλεπτα χρονικά διαστήματα, ιδίως εκείνοι που εξαφανίζονται μετά από κύκλο τροφοδοσίας,μπορεί να υποδηλώνει ένα περιθωριακό στοιχείο στην κύρια πλακέτα, συνήθως έναν αποτυχημένο ηλεκτρολυτικό πυκνωτή ή ένα θερμικά στρες IC στην άκρη της λειτουργικής προδιαγραφής του.

Συναγερμός μπαταρίας SRAM με απώλεια δεδομένων:Εάν η μπαταρία SRAM εξαντληθεί και τα δεδομένα χαθούν, η πλακέτα δεν είναι ελαττωματική, αλλά η μονάδα SRAM και η μπαταρία χρειάζονται αντικατάσταση και τα δεδομένα πρέπει να επαναφορτωθούν από το αντίγραφο ασφαλείας.

Αυτό είναι το πιο συνηθισμένο σενάριο που θεωρείται λάθος για αποτυχία του συμβουλίου.

Ατυχία μετά από συγκεκριμένο συμβάν:Η κεραυνή, η υπερχείλιση ισχύος ή το μεγάλο υπερστροφικό γεγονός στο ηλεκτρικό ντουλάπι της μηχανής μπορεί να προκαλέσει ανεπανόρθωτη βλάβη στην κύρια πλακέτα.

Σε αυτές τις περιπτώσεις, η βλάβη του πίνακα είναι βέβαιη και η αντικατάσταση χωρίς επισκευή είναι η κατάλληλη πορεία.

Αντικατάσταση του εντύπου A16B-3200-0490

Η αντικατάσταση της κυριότερης πλακέτας είναι ένα σημαντικό γεγονός συντήρησης, το οποίο επηρεάζει τα πιο κρίσιμα δεδομένα και τη διαμόρφωση στο μηχάνημα.

Όλες οι παραμέτροι CNC στηρίζονται σε εξωτερική πηγή (κάρτα μνήμης, RS-232, Ethernet, εάν υπάρχει).

Το πρόγραμμα σκάλας PMC υποστηρίχθηκε χωριστά.

Όλα τα προγράμματα εξαρτημάτων έχουν δημιουργηθεί αντίγραφα ασφαλείας. Τα δεδομένα του εξοπλισμού και της αντιστάθμισης εργασίας έχουν καταγραφεί ή δημιουργηθεί αντίγραφα ασφαλείας. Επιβεβαιώθηκε η ταυτοποίηση των μονάδων SRAM και FROM (αριθμοί εξαρτημάτων των μονάδων, έκδοση firmware στο FROM).

Μετά την εγκατάσταση της πλακέτας αντικατάστασης: μεταφορά των αρχικών μονάδων FROM και SRAM από την παλιά πλακέτα στη νέα (εάν οι μονάδες είναι λειτουργικές).

Εάν η μονάδα FROM είναι κατεστραμμένη (προλαμβάνοντας την εκκίνηση), απαιτούνται νέες μονάδες FROM φορτωμένες με το σωστό λογισμικό συστήματος από κατασκευαστή μηχανών εργαλείων ή υπηρεσία FANUC.

Επαναφορτώστε όλες τις παραμέτρους από το backup μετά την εκκίνηση.

Γενικές ερωτήσεις

Ε: Μπορεί η μονάδα SRAM από την αποτυχημένη πλακέτα να μεταφερθεί στην αντικαταστατική πλακέτα A16B-3200-0490 για την αποκατάσταση όλων των δεδομένων του μηχανήματος;

Ναι, εάν η ίδια η μονάδα SRAM δεν έχει υποστεί ζημιά.Μεταφορά της SRAM στην πλακέτα αντικατάστασης αποκαθιστά όλες τις παραμέτρους, μερικών προγραμμάτων, αντιστάσεων και δεδομένων PMC σε ένα μόνο βήμα.

Ενεργοποιήστε την επιφάνεια αντικατάστασης με τις μεταφερόμενες μονάδες SRAM και FROM και το μηχάνημα θα πρέπει να ξεκινήσει με την αρχική διαμόρφωση.

Εάν η μπαταρία SRAM είχε εξαντληθεί πριν ή κατά τη διάρκεια της βλάβης της πλακέτας, τα δεδομένα ενδέχεται να έχουν χαθεί.

Ε2: Τι σημαίνουν οι εν λόγω ενδείξεις όταν το CNC εμφανίζει "SYSTEM ALARM 911" ή "920" μετά την αντικατάσταση της πλακέτας;

Οι συναγερμοί 911 (λάθος ισοτιμίας DRAM) και 920 (λάθος ισοτιμίας SRAM) υποδεικνύουν σφάλματα μνήμης.

Μετά την αντικατάσταση της κύριας πλακέτας, αυτές εμφανίζονται συνήθως εάν: η μονάδα DRAM δεν είναι πλήρως τοποθετημένη στην τρύπα της (επανατοπίζεται σταθερά),Η μπαταρία της μονάδας SRAM εξαντλείται και τα δεδομένα καταστρέφονται (αντικαταστήστε την μπαταρία), επαναφόρτωση από αντίγραφο ασφαλείας) ή υπάρχει πραγματική βλάβη υλικού του ενότητας DRAM/SRAM (δοκιμή με γνωστή ενότητα).

Αυτοί οι συναγερμοί δεν υποδεικνύουν απαραίτητα ελαττωματική πλακέτα αντικατάστασης, αλλά υποδεικνύουν ένα πρόβλημα συστήματος μνήμης που συχνά επιλύεται με τη σωστή τοποθέτηση του μοντέλου και την επαναφόρτωση δεδομένων.

Ε3: Πόσους άξονες μπορεί να ελέγξει το A16B-3200-0490, και αυτό καθορίζεται από το πίνακα ή από το λογισμικό;

Η φυσική πλακέτα παρέχει τις συνδέσεις πίσω από το επίπεδο για τις μονάδες ελέγχου άξονα,αλλά ο αριθμός των άξονων που είναι ενεργοποιημένοι καθορίζεται από την εγγραφή επιλογής λογισμικού στη μονάδα FROM, όχι από το υλικό της πλακέτας.

Ένα A16B-3200-0490 με την κατάλληλη επιλογή άξονα εγγεγραμμένη μπορεί να ελέγχει έως το μέγιστο που υποστηρίζεται από την συγκεκριμένη γενιά CNC (συνήθως 4 άξονες για την σειρά 0i).

Η προσθήκη άξονα σε υπάρχουσα μηχανή απαιτεί την ενεργοποίηση της επιλογής επέκτασης άξονα στο λογισμικό του συστήματος, όχι την αντικατάσταση της κύριας πλακέτας.

Ε: Είναι ο A16B-3200-0490 επισκευάσιμος σε επίπεδο επιφάνειας, ή η πλήρης αντικατάσταση είναι η μόνη επιλογή;

Η επισκευή σε επίπεδο πίνακα είναι δυνατή μέσω εξειδικευμένων κέντρων επισκευής FANUC.αντικατάσταση ηλεκτρολυτικού πυκνωτή (η πιο συχνή βλάβη που σχετίζεται με την ηλικία), αντικατάσταση μεμονωμένων διασταυρωμένων διακυμάνσεων που έχουν υποστεί ζημιές από ESD ή υπερτάσεις ισχύος, επισκευή του θραύστη της μπαταρίας και αναμόρφωση των συνδέσμων.

Η επισκευή είναι οικονομικά αποδοτική όταν η βλάβη του πίνακα είναι μια τοπική βλάβη του συστατικού και όχι γενικευμένη βλάβη του PCB (παγωμένα ίχνη, ρωγμές στο υπόστρωμα) από σοβαρό ηλεκτρικό συμβάν.

Ένα αξιόπιστο κέντρο επισκευής θα δοκιμάσει την πλακέτα σε δοκιμαστικό σταθμό FANUC μετά την επισκευή, επιβεβαιώνοντας την πλήρη λειτουργικότητα πριν την επιστροφή.

Ε5: Ποια είναι η μπαταρία SRAM στην κύρια πλακέτα και πόσο συχνά πρέπει να αντικαθίσταται;

Η μπαταρία SRAM είναι μια κυψέλη λιθίου (συνήθως κυψέλη νομίσματος 3V ή κυψέλη λιθίου AA,εξαρτάται από τη διαμόρφωση του θραύστη μπαταρίας στην συγκεκριμένη παραλλαγή πλακέτας) που διατηρεί την ενέργεια στη μονάδα SRAM όταν το μηχάνημα είναι κλειστό, διατηρώντας όλα τα αποθηκευμένα δεδομένα.

Η FANUC καθορίζει ένα διάστημα αντικατάστασης περίπου 1 έτος, αν και στην πράξη πολλές μπαταρίες διαρκούν 2-5 χρόνια σε θερμοκρασία δωματίου πριν η τάση πέσει κάτω από το ελάχιστο επίπεδο διατήρησης της SRAM.

Το CNC δημιουργεί συναγερμό χαμηλής μπαταρίας (συνήθως ALM 7001 ή παρόμοιο) όταν η τάση πέφτει κάτω από το κατώτατο όριο προειδοποίησης.καθώς η απώλεια δεδομένων συμβαίνει όταν η μπαταρία φτάνει το μηδέν.

Η αντικατάσταση της μπαταρίας πρέπει να γίνεται με το μηχάνημα ενεργοποιημένο (έτσι η SRAM αντλεί ενεργό ισχύ κατά τη διάρκεια της ανταλλαγής) για να αποφευχθεί η απώλεια δεδομένων κατά τη διάρκεια της διαδικασίας.
