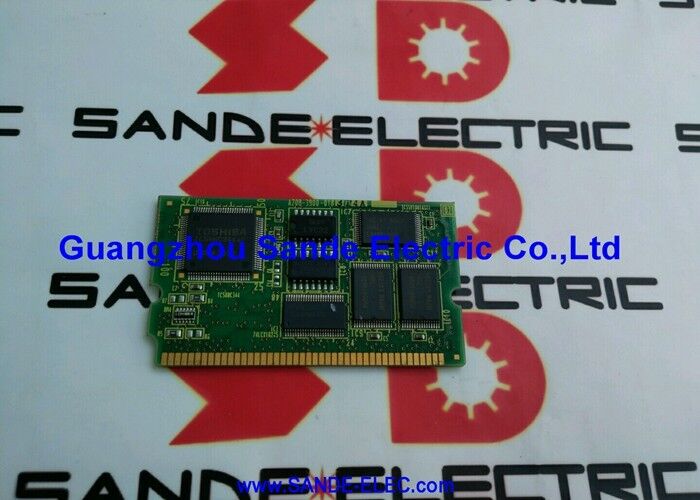

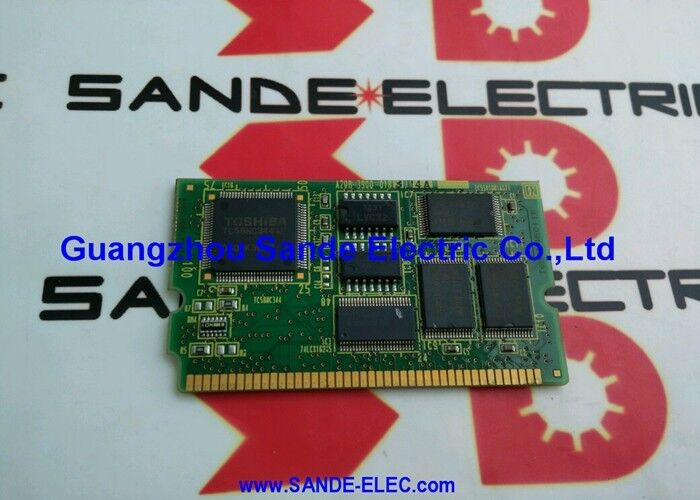

FANUC A20B-3900-0183 | Μονάδα μνήμης 32 MB FROM + 512K SRAM — Σειρά 16i / 18i / 21i Model B CNC

Δύο λειτουργίες μνήμης σε μία μονάδα

Η A20B-3900-0183 είναι μια θυγατρική πλακέτα με plug-in που συνδυάζει δύο διαφορετικούς τύπους μνήμης σε μία μονάδα, εξυπηρετώντας διαφορετικούς ρόλους στο πλαίσιο ελέγχου CNC της σειράς i FANUC:

32 MB ΑΠΟ (Flash ROM):Μη πτητικός χώρος αποθήκευσης για το λογισμικό λειτουργίας CNC, το πρόγραμμα σκάλας PMC, τα δεδομένα προγράμματος ανταλλακτικών και τα αρχεία παραμέτρων σερβομηχανισμού. Τα περιεχόμενα FROM παραμένουν χωρίς τροφοδοσία μπαταρίας. Όταν εκκινείται το CNC, το λογισμικό του συστήματος φορτώνεται από το FROM στη μνήμη RAM που λειτουργεί. Το FROM πρέπει να επαναφορτωθεί μετά την αντικατάσταση της μονάδας χρησιμοποιώντας το σωστό πακέτο λογισμικού για το εγκατεστημένο μοντέλο CNC και τη διαμόρφωση προαιρετικών παραμέτρων.

512K SRAM (με υποστήριξη μπαταρίας):Διατηρεί παραμέτρους μηχανής, δεδομένα μετατόπισης εργαλείου, μετατοπίσεις συντεταγμένων εργασίας και άλλα λειτουργικά δεδομένα σε πραγματικό χρόνο που πρέπει να επιβιώσουν σε κύκλους ισχύος. Η SRAM απαιτεί συνεχή εφεδρική ισχύ μπαταρίας για να διατηρήσει το περιεχόμενό της. Η εφεδρική μπαταρία βρίσκεται στην κύρια πλακέτα CNC ή σε μια παρακείμενη θήκη μπαταρίας — όχι σε αυτήν την ίδια τη μονάδα μνήμης. Μια εξαντλημένη μπαταρία προκαλεί απώλεια δεδομένων SRAM. ελέγχετε πάντα την κατάσταση της μπαταρίας πριν αφαιρέσετε ή αντικαταστήσετε αυτήν τη μονάδα.

Βασικές Προδιαγραφές

Μοντέλο Β — Δεν είναι το ίδιο με το Μοντέλο Α

Στην οικογένεια FANUC 16i/18i/21i, το Μοντέλο Α ​​και το Μοντέλο Β χρησιμοποιούν διαφορετικές προδιαγραφές μονάδας μνήμης. Το A20B-3900-0183 με 512K SRAM είναι η παραλλαγή Model B. Το A20B-3900-0163, το οποίο φέρει 1MB SRAM, συνδέεται συνήθως με τη γενιά του Μοντέλου Α. Η εγκατάσταση μιας μονάδας με λάθος χωρητικότητα SRAM ή έκδοση FROM για το εγκατεστημένο μοντέλο CNC είτε θα αποτύχει να αρχικοποιηθεί είτε θα δημιουργήσει σφάλματα συμβατότητας.

Επιβεβαιώστε το εγκατεστημένο γράμμα μοντέλου CNC (Μοντέλο Α ​​ή Μοντέλο Β) από την οθόνη πληροφοριών συστήματος του CNC πριν την παραγγελία. Επιβεβαιώστε τον αριθμό ανταλλακτικού της εγκατεστημένης μονάδας από την ετικέτα στην πλακέτα — όχι μόνο από την τεκμηρίωση, καθώς οι μονάδες μπορούν να αλλάξουν επιτόπου κατά τη διάρκεια προηγούμενης συντήρησης.

Σημειώσεις διαδικασίας αντικατάστασης

Τα περιεχόμενα FROM δεν διατηρούνται αυτόματα όταν αφαιρείται η μονάδα — δημιουργήστε αντίγραφα ασφαλείας όλων των δεδομένων FROM πριν την αφαίρεση, εάν η διαμόρφωση του λογισμικού έχει τροποποιηθεί από την εργοστασιακή κατάσταση. Τα δεδομένα SRAM διατηρούνται για όσο διάστημα η εφεδρική μπαταρία παραμένει υγιής κατά τη διάρκεια της ανταλλαγής. Αλλάξτε τη μονάδα ενώ το CNC τροφοδοτείται εάν το επιτρέπει η διαδικασία ή βεβαιωθείτε ότι υπάρχει νέο αντίγραφο ασφαλείας πριν από την εκκίνηση. Αφού τοποθετήσετε την αντικατάσταση, φορτώστε ξανά το λογισμικό FROM και επαναφέρετε τα δεδομένα SRAM από το αντίγραφο ασφαλείας πριν από την εκτέλεση της παραγωγής.

FAQ

Ε1: Η εφεδρική μπαταρία βρίσκεται μέσα στην ίδια τη μονάδα A20B-3900-0183;

Όχι. Η εφεδρική μπαταρία SRAM βρίσκεται στην κύρια πλακέτα CNC ή σε μια θήκη μπαταρίας κοντά στην κύρια πλακέτα — όχι μέσα σε αυτήν τη μονάδα μνήμης. Η αφαίρεση αυτής της μονάδας δεν επηρεάζει την μπαταρία. Ωστόσο, εάν η μπαταρία εξαντληθεί πριν ή κατά τη διάρκεια της ανταλλαγής, τα δεδομένα SRAM (παράμετροι, μετατοπίσεις) θα χαθούν. Ελέγξτε την κατάσταση της μπαταρίας πριν ξεκινήσετε οποιαδήποτε αντικατάσταση μονάδας μνήμης.

Ε2: Ποια δεδομένα πρέπει να επαναφορτωθούν μετά την αντικατάσταση του A20B-3900-0183;

Το περιεχόμενο FROM (λογισμικό λειτουργίας CNC, σκάλα PMC, αρχεία παραμέτρων) πρέπει να επαναφορτωθεί από το αντίγραφο ασφαλείας. Τα δεδομένα SRAM (παράμετροι μηχανής, μετατοπίσεις εργαλείου και εργασίας) πρέπει να αποκατασταθούν από το αντίγραφο ασφαλείας, εάν δεν διατηρήθηκαν κατά τη διάρκεια της εναλλαγής. Ένα πλήρες αντίγραφο ασφαλείας του μηχανήματος που καλύπτει δεδομένα FROM και SRAM είναι απαραίτητο πριν από οποιαδήποτε αντικατάσταση μονάδας μνήμης.

Ε3: Μπορεί το A20B-3900-0183 (512K SRAM) να αντικαταστήσει το A20B-3900-0163 (1MB SRAM);

Όχι. Διαφορετικές χωρητικότητες SRAM εξυπηρετούν διαφορετικές γενιές μοντέλων CNC με διαφορετικά μεγέθη πίνακα παραμέτρων. Η εγκατάσταση μιας μονάδας με ανεπαρκή SRAM προκαλεί σφάλματα αποθήκευσης παραμέτρων. Η εγκατάσταση μιας μονάδας υψηλότερης SRAM σε ένα σύστημα που δεν την απαιτεί μπορεί επίσης να δημιουργήσει προβλήματα συμβατότητας. Να αντιστοιχίζετε πάντα τον ακριβή αριθμό ανταλλακτικού με το εγκατεστημένο μοντέλο CNC.

Ε4: Το CNC εμφανίζει ένα σφάλμα αθροίσματος ελέγχου FROM μετά την ενεργοποίηση. Είναι ελαττωματική η μονάδα μνήμης;

Ένα σφάλμα αθροίσματος ελέγχου FROM συνήθως υποδεικνύει ότι το περιεχόμενο FROM ήταν κατεστραμμένο — είτε από διακοπή ρεύματος κατά τη διάρκεια μιας λειτουργίας εγγραφής είτε από φθαρμένο τσιπ flash. Δοκιμάστε να φορτώσετε ξανά το λογισμικό FROM από ένα καθαρό αντίγραφο ασφαλείας. Εάν το σφάλμα επιμένει μετά την επαναφόρτωση, η μνήμη flash στη μονάδα έχει υποβαθμιστεί και η μονάδα χρειάζεται αντικατάσταση.

Ε5: Το CNC εμφανίζει έναν συναγερμό μνήμης (σφάλμα ισοτιμίας SRAM ή παρόμοιο) κατά την εκκίνηση. Αυτή είναι η μονάδα μνήμης;

Ένα σφάλμα ισοτιμίας στη SRAM μπορεί να υποδεικνύει είτε εξαντλημένη εφεδρική μπαταρία (που προκαλεί καταστροφή δεδομένων κατά την απενεργοποίηση) είτε αποτυχία τσιπ SRAM. Ελέγξτε και αντικαταστήστε πρώτα την εφεδρική μπαταρία — εάν το σφάλμα διαγραφεί μετά την αντικατάσταση της μπαταρίας και την αποκατάσταση δεδομένων SRAM, η μπαταρία ήταν η αιτία. Εάν το σφάλμα παραμένει με επιβεβαιωμένη υγιή μπαταρία και επαναφορτωμένα δεδομένα, η SRAM στη μονάδα έχει αποτύχει και η μονάδα χρειάζεται αντικατάσταση.
