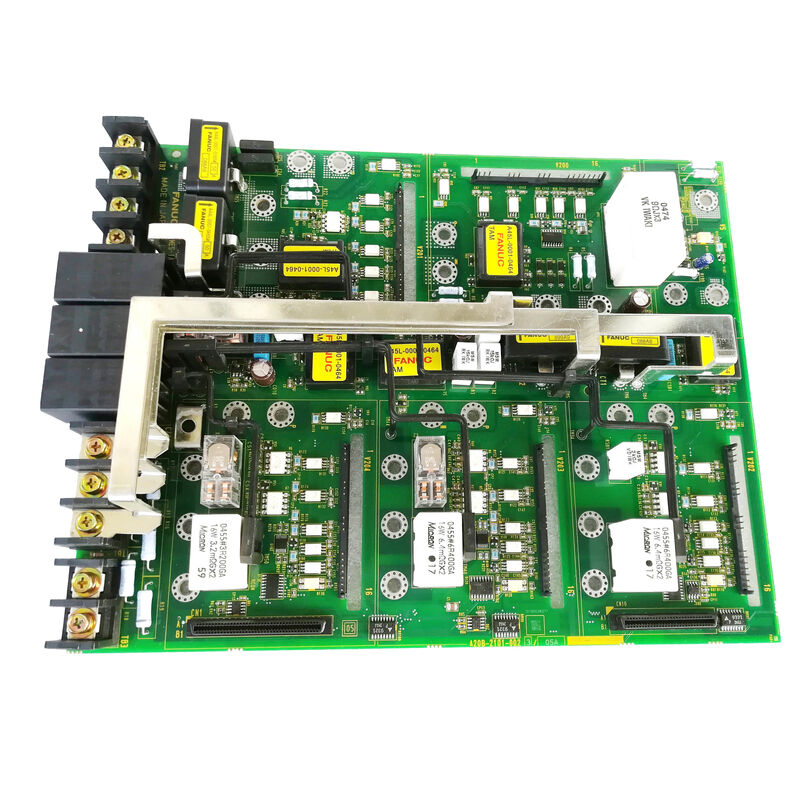

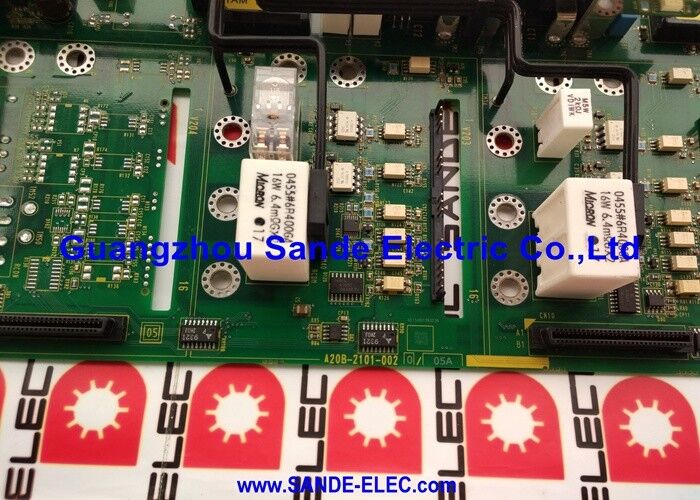

Πλακέτα Ελέγχου CNC Fanuc Ενισχυτής 200 Watt PCB A20B-2101-0020

A20B-2101-0050∙ FANUC Beta-i SVM1-4i / SVM1-20i / SVM1-40i Πίνακας ελέγχου σερβοελέγχου

Βήτα-i SVM1

Η σειρά FANUC Beta-i SVM1 είναι ένας μονοάξυλος ενισχυτής από την οικονομική γραμμή κίνησης Beta-i της FANUC.Το SVM1 αφιερώνει ένα μοντέλο σε έναν άξονα , μια πιο οικονομική λύση για μηχανές όπου προτιμάται η κίνηση ενός άξονα ή όπου η αντικατάσταση μεμονωμένου άξονα είναι πιο πρακτική.

Το SVM1 καλύπτει μια σειρά από χαρακτηριστικά ισχύος εξόδου στην οικογένεια προϊόντων A06B-6130:

Το A20B-2101-0050 είναι το PCB ελέγχου που εξυπηρετεί τις τρεις πρώτες παραλλαγές ¥ 4i, 20i και 40i. Το 80i υψηλότερου ρεύματος χρησιμοποιεί το ξεχωριστό PCB ελέγχου A20B-2101-0051.

Βασικές προδιαγραφές

Α20Β-2101-0050 έναντι Α20Β-2101-0051

Και τα δύο είναι Beta-i SVM1 PCB ελέγχου της σειράς A20B-2101:

Α20Β-2101-0050:Για τα SVM1-4i, SVM1-20i, SVM1-40i ̇ ισχύς έως 40A. Οι παραλλαγές χαμηλότερου ρεύματος χρησιμοποιούν πίνακες ισχύος A20B-2101-0090 και A20B-2101-0091 με αυτή την κάρτα ελέγχου.

Α20Β-2101-0051:Για τις παραλλαγές SVM1-80i και SVM1-40HVi ̇ υψηλότερου κορυφικού ρεύματος και υψηλής τάσης (400 ̇ 480 V) που απαιτούν διαφορετική διαμόρφωση κλίμακας ροής και κίνησης πύλης.

Η τοποθέτηση του A20B-2101-0051 σε ένα SVM1-20i ή του A20B-2101-0050 σε ένα SVM1-80i προκαλεί εσφαλμένη συμπεριφορά του σερβο.

Σενάρια εφαρμογής

Ελάττωμα πίνακα ελέγχου SVM1-40i:Ένας βοηθητικός ενισχυτής βήτα-i SVM1-40i (A06B-6130-H003) αναπτύσσει ένα βοηθητικό συναγερμό. Ο πίνακας ισχύος δοκιμάζεται σωστά. Το PCB ελέγχου A20B-2101-0050 προσδιορίζεται ως σφάλμα.Αντικατάσταση αποκαθιστά τη λειτουργία του άξονα παροχής.

Επισκευή στρογγυλομηχανής σε πολλούς άξονες:Ένας πηνίο CNC χρησιμοποιεί τρεις ξεχωριστές μονάδες οδήγησης SVM1-20i, μία ανά άξονα.

Γενικές ερωτήσεις

Ερώτηση 1: Υποστηρίζει η A20B-2101-0050 τον έλεγχο ρεύματος HRV (High Response Vector);

Η σειρά Beta-i SVM1 με A20B-2101-0050 υποστηρίζει τον τυπικό έλεγχο ρεύματος HRV. Η υψηλότερης απόδοσης HRV3 είναι διαθέσιμη στην παραλλαγή A20B-2101-0051 (για το SVM1-80i).και 40i εφαρμογές, το εύρος ζώνης κυκλώματος ελέγχου που παρέχεται από το A20B-2101-0050 ταιριάζει με το περιτύλιγμα απόδοσης αυτών των μικρότερων μονάδων κίνησης.

Ε2: Μπορεί ο A20B-2101-0050 να αντικαταστήσει τον A20B-2101-0051 σε έναν SVM1-80i;

Ο αριθμός A20B-2101-0051 ορίζεται για τις συσκευές SVM1-80i ∙ η παραλλαγή υψηλότερου ρεύματος απαιτεί διαφορετική κλίμακα ροής και διαφορετική διεπαφή κίνησης πύλης στις μεγαλύτερες συσκευές IGBT.Η τοποθέτηση του A20B-2101-0050 σε ένα SVM1-80i θα προκαλέσει εσφαλμένη ρύθμιση ρεύματοςΠιθανότατα να οδηγήσει σε συναγερμό.

Ε3: Η αντικατάσταση του A20B-2101-0050 απαιτεί επαναφορά των παραμέτρων του servo;

Οι παραμέτροι του servo (identifier κινητήρα, τύπος κωδικοποιητή, κέρδη, όρια ρεύματος) αποθηκεύονται στην κύρια μνήμη παραμέτρων του CNC.Μετά την τοποθέτηση της επιφάνειας αντικατάστασης, το CNC αποκαθιστά την επικοινωνία FSSB και εφαρμόζει τις υπάρχουσες παραμέτρους στο νέο PCB ελέγχου.

Ε4: Ποιο είναι το πίνακα ισχύος που συνδυάζεται με το A20B-2101-0050 σε κάθε παραλλαγή SVM1;

• SVM1-4i (H001) και SVM1-20i (H002): πίνακας ισχύος A20B-2101-0091
• SVM1-40i (H003): πίνακας ισχύος A16B-3200-0512

Όταν ένας συναγερμός σερβοελέγχου συνδέεται με τα ηλεκτρονικά στοιχεία του κινητήρα, ο κινητήρας πρέπει να είναι σε πλήρη λειτουργία.Επιβεβαιώστε αν το ελάττωμα βρίσκεται στην πλακέτα ελέγχου ή στην πλακέτα ισχύος πριν αντικαταστήσετε μόνο μία.

Ε5: Μπορούν οι κινητήρες SVM1 να παράλληλο για υψηλότερο συνδυασμένο ρεύμα;

Οι μονάδες FANUC SVM1 είναι σχεδιασμένες ως ανεξάρτητοι ενισχυτές ενός άξονα.Για απαιτήσεις υψηλού ρεύματος στον άξονα άνω των 40A αιχμής (όριο της περιοχής A20B-2101-0050), οι SVM1-80i (A20B-2101-0051) ή οι ενότητες της σειράς Alpha-i είναι η κατάλληλη λύση.
